Versión modular independiente de 5 m de ancho máx.
Nota n.º 1: la plataforma para los pies puede extenderse más allá del poste
. Nota #2: la proyección es posible cada 25 cm
Las dimensiones de los anchos de los módulos B1 y B2 son diferentes
Versión modular de pared (longitudinal) 5 m de ancho máx.
Nota n.º 1: el reposapiés puede extenderse más allá del poste
. Nota #2: la proyección es posible cada 25 cm
Altura G = E+150 mm
(altura máxima total con lamas abiertas)
La medida C es posible cada 250 mm
Las barras modulares (comunes) deben incluirse en la longitud del módulo dado
Muro (cruz) versión modular 5 m de ancho máx.
Nota n.º 1: el reposapiés puede extenderse más allá del poste
. Nota No. 2: la proyección es posible cada 25 cm y se cotiza por separado
para cada módulo con el travesaño y la barra modular
Las dimensiones de los anchos de los módulos B1 y B2 son diferentes

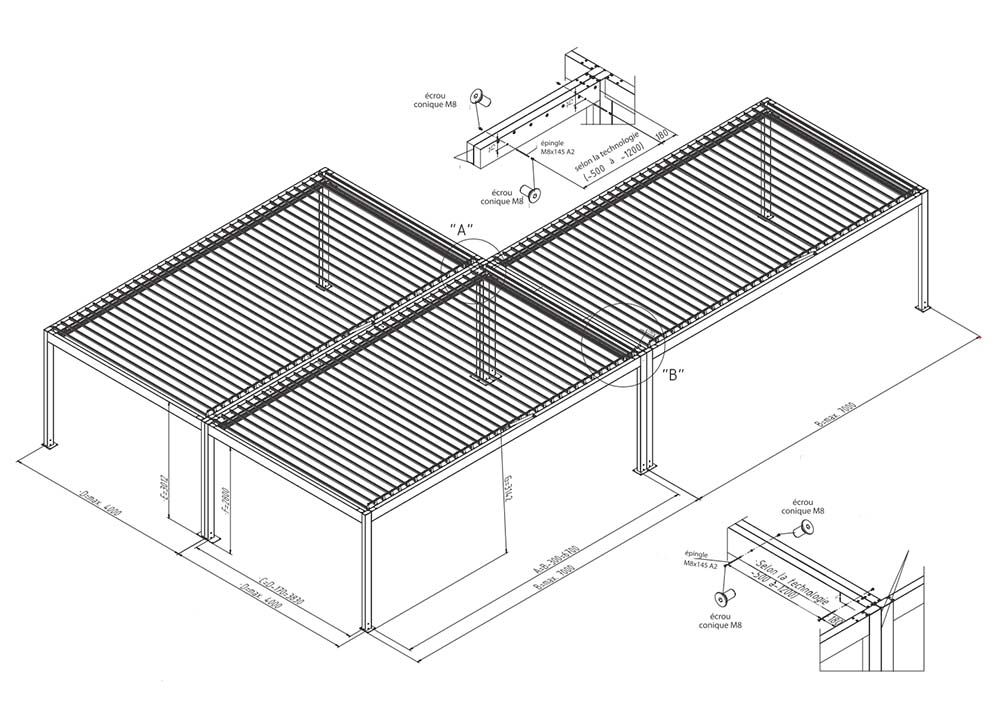

Versión modular de 4 m de ancho máximo para todas las poses
Los módulos se realizan uniendo pérgolas separadas
. Las barras están unidas por pasadores de acero inoxidable M8 con tuercas cónicas
. Las publicaciones no están vinculadas.
. Sellado de las juntas de la barra con 2 tiras de cinta EPDM

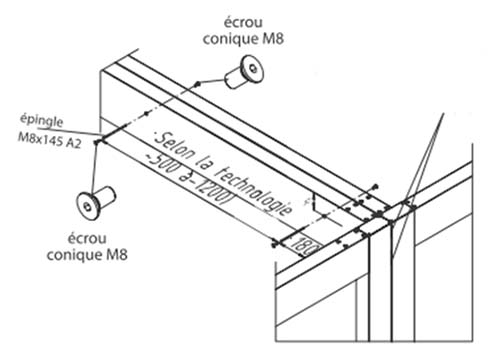

Conexión modular de los travesaños (zoom)
Dos tiras de EPDM unidas a los bordes superior e inferior de las barras longitudinales

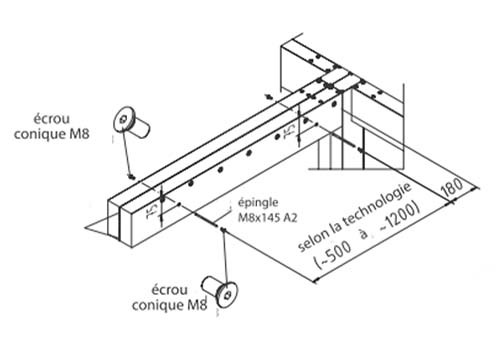

Conexión modular de las barras longitudinales (zoom)
Dos tiras de EPDM unidas a los bordes superior e inferior de las barras longitudinales
