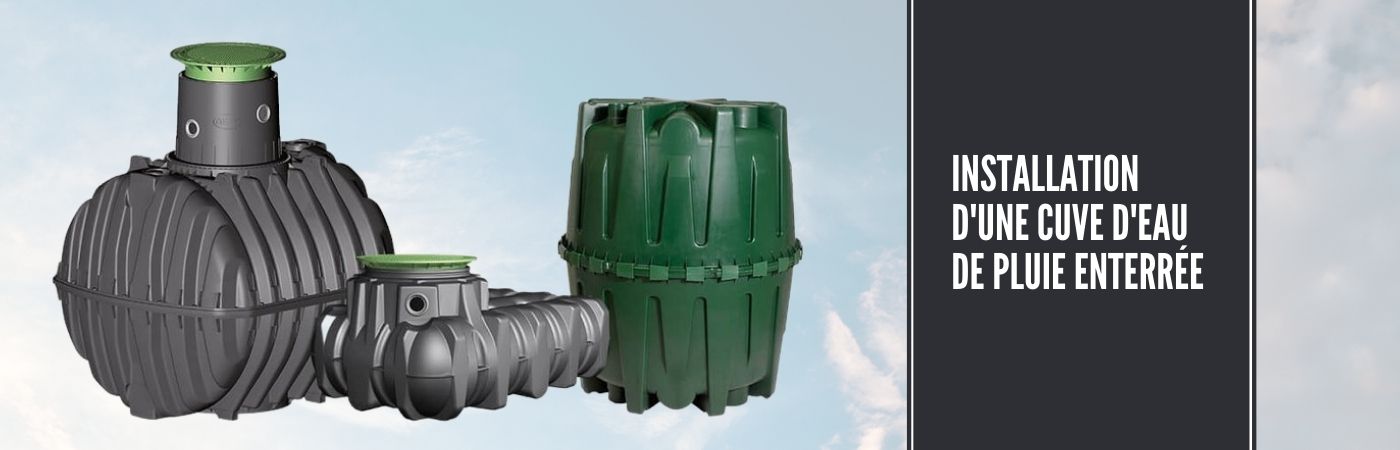

Installation d'une cuve de récupération d'eau de pluie enterrée

L'eau est une ressource précieuse. Avec l'évolution du climat, la tendance va vers une irrégularité des précipitations (périodes pluvieuses de plus en plus espacées mais plus intenses). De plus, le Sud de la France connait une baisse de la pluviométrie annuelle.

Mais arroser son jardin avec l'eau potable n'est ni écologique, ni bon pour vos plantes (l'eau est traitée chimiquement).

Afin de garder un beau jardin ou simplement pour préserver l'eau potable, installer une cuve de récupération d'eau de pluie vous permet de vous assurer autonomie et confort. Vous avez de l'eau à disposition même en période de restriction.

La cuve sera directement raccordée à une gouttière par un collecteur et ainsi créer un réseau dédié.

Pourquoi récupérer l'eau de pluie ?

Afin de vous aider dans votre projet, voici le reportage photo d'un de nos clients. Il a installé une cuve enterrée de 7500 litres dans sa nouvelle maison.

Calculer le volume de sa cuve d'eau de pluie



Livraison de la cuve enterrée de récupération d'eau de pluie

Lorsque que vous achetez votre cuve, pensez bien à vous informer sur les modalités de livraison  :

  • Qui s'occupe du déchargement (légalement c'est à l'acheteur de le faire)
  • Poids estimatif de la cuve
  • Frais de livraison intégré ou non

Lacentrale-eco livre sur rdv, pour que vous puissiez coordonner l'arrivée de la cuve avec la présence du terrassier.



De votre côté, avez-vous vérifié les contraintes liées à votre terrain :

  • Nature du terrain
  • Espace nécessaire pour faire le trou
  • Hauteur de la nappe phréatique et capacité d'infiltration du sol
  • Accessibilité pour un camion supérieur à 3.5T
  • Passage de véhicule au dessus de la cuve
  • Manutention de la cuve
  • Présence d'arbres ou autre obstacle (poteau, mur, etc)



Déchargement de la cuve

Pour ce projet, notre client a pris la décision de se faire livrer, à sa charge, par un camion grue.

La présence d'un mur ainsi que de maisons environnantes ont rendu nécessaire cette grue.

arrivee cuve eau pluie sur camion grue



Dans les autres cas, compte tenu du faible poids des cuves plastiques, le déchargement peut se faire à la main ou avec une pelle mécanique.

Pour vous donner un exemple, certains clients ont déchargé leurs cuves de 7500 litres, à 6 personnes (360kg la cuve).



A noter que le déchargement est sous votre responsabilité, avec vos moyens pour la sortir du camion.



Selon votre projet, il faut intégrer dans votre budget la location d'un engin de chantier. Il est indispensable pour préparer le fond mais également positionner la cuve.

Il faut compter environ 200 à 300€ par jour environ, hors rémunération du terrassier. A cela peut s'ajouter également la benne pour évacuer la terre.

excavation terre pour cuve eau plue enterree
Les cuves plates ont l'avantage de limiter le volume à extraire



Les cuves plates, pour les plus petits volumes, permettent d'économiser la location de la pelleteuse. Mais prévoir un peu d'huile de coude !



Réseau PVC

La profondeur d'enfouissement de la cuve dépend de la profondeur d’enfouissement du réseau PVC reliant les gouttières à la cuve.

Il faut compter 1 à 2 cm de pente minimum  par mètre pour assurer une bonne circulation de l'eau.

le diamètre du conduit dépend de la surface de toiture raccordée. Un réseau en 110 millimètres permet de couvrir Dn110 jusqu'à 350 m² de toiture.

Me faire conseiller pour une cuve enterrée



  Installer le récupérateur d'eau enterré

1. Prévoir un emplacement à 1.00m de toute construction, sur un terrain plat.

Si des véhicules sont amenés à circuler au dessus de la cuve, il faut prévoir :

  • une hauteur minimum de remblai de 80cm et
  • une réhausse adaptée, avec son couvercle



2. Pour la fouille :

Prendre une marge de 20 cm minimum (50cm pour les cuves cylindriques) , à ajouter aux dimensions de la cuve

l'engin de chantier facilite la manutention de la cuve

fond pour deposer cuve eau pluie enterree
Fond de la fouille avec son gravier


3. Prévoyez une marge de 20 cm minimum pour la fouille (50cm pour les cuves cylindriques) , à ajouter aux dimensions de la cuve



4. Versez une couche de 20 cm de gravier ou de sable dans le fond et bien niveler le niveau

5. Poser la cuve délicatement avec vos bras musclés (et des sangles solides) ou avec l'engin de chantier.



6. Avant de remblayer, assurez vous que le haut de la trappe de visite est bien au même niveau que la surface

Si votre sol est peu perméable, il est nécessaire d'ajouter un tuyau de drainage

Le client a bien laissé 10cm de chaque côté de sa cuve (pour les cuves plates ou rectangulaires)

remblaiement cuve eau pluie enterree
Remplissage progressif de la cuve


7. Remblaiement

L'espace entre la tranchée et la cuve doit être à minima de 10cm.

Pour bien stabiliser la cuve, un premier remplissage à 1/3 est nécessaire avant de verser les graviers ronds, par couches successives de 30cm.

Ne jamais utiliser l'engin de terrassement pour tasser le remblai. Utiliser un pilon manuel





8. Raccordement:



Les tuyaux d’arrivée et de sortie des eaux pluviales doivent respecter une pente de 1% minimum pour favoriser l’écoulement de l’eau.

Une tranchée doit également être creusée pour évacuer le trop-plein de la cuve, soit au réseau de collecte des eaux de pluie soit à un système d’épandage.

declinaison tuyau cuve eau pluie
Bien respecter cette pente de 1%


Retrouvez les notices d'installation du fabricant de cuve Graf.



Prix d'une cuve de récupération d'eau de pluie enterrée

La fourchette est assez large, compte tenu des volumes qui vont de 1 000L à plus de 10 000L.

Il faut compter 1500€, avec la pose, pour une cuve 1600L Hercule. Les prix peuvent varier de manière importante selon les contraintes du terrain, le volume de la cuve et les options sélectionnées.

Il est difficile une fouchette de prix sans tout intégrer. Chaque projet est spécifique (terrain, pluviométrie, besoin de la famille, etc).

A l'inverse, une cuve 10 000L, avec console de gestion autonome et raccordement avec système dédié pour votre logement (toilettes, machine à laver, mais pas l'eau potable) coûte autour de 10 000€ avec la pose.

Attention, il peut également y avoir des surprises lors du terrassement (réseaux enterrés non cadastrés par exemple).







Conclusion

Une cuve d'eau de pluie enterrée est beaucoup plus discrète qu'un simple récupérateur d'eau. Cela permet également de collecter un volume d'eau plus important.

Mais cela implique un investissement plus important, à préparer avec soin.

Notre équipe est à votre écoute pour vous accompagner pour votre projet !



Obtenir un devis de cuve enterrée



Source vidéo et notice : Graf France
