Ventilation double flux avec un échangeur à plaque à contre courant ou échangeur rotatif?

VMC avec échangeur à plaque à contre courant

L'échangeur à plaques à contre courant équipe la majorité des caissons de ventilation double flux haut rendement (>90%).

  • L'air vicié aspiré dans les pièces de service du logement (cuisine, salle de bain, WC, autre salle d'eau) croise,  en sens inverse,  le flux d'air neuf extérieur à insuffler dans les pièces de vie (séjour, chambre, bureau...).
  • L'air neuf récupère les calories de l'air extrait sans se mélanger à l'air extrait.



Contrairement aux idées reçues, l'échangeur en matière synthétique est plus performant que l'échangeur en métal.

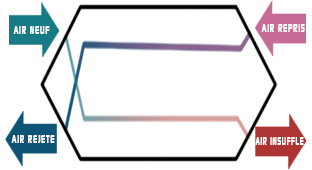

En effet, dans l'échangeur à contre courant en polypropylène, les calories de l'air repris et de l'air insufflée sont maintenues du même côté de l'échangeur (voir sur l'image) grâce à l'importante résistance thermique du matériau.

La température d'un échangeur en alu par exemple serait beaucoup plus homogène entre l'entrée et la sortie. Cela diminue la température maximale à récupérer pour l'air à insuffler.


VMC avec échangeur rotatif:

Le principe général de l'échangeur rotatif repose sur une récupération de chaleur par accumulation.

L'air chaud extrait transite à travers une roue en mouvement et réchauffe le matériau de la roue. En continuant sa rotation, la roue rechauffée passe à travers le courant d'air frais à insuffler et le réchauffe.

Les rendements de récupération d'énergie sont bons, ils peuvent aller au delà de 80%.

L'échangeur rotatif récupére également l'humidité de l'air extrait et limite l'assèchement de l'air intérieur lorsqu'il fait très froid.
Ce type d'échangeur ne nécessite pas de batterie électrique antigel ni d'évacuation des condensats.

Cette technologie est beaucoup utilisée dans les pays scandinaves.
