Bubendorff 10 Nm bedrade motor

Beschrijving

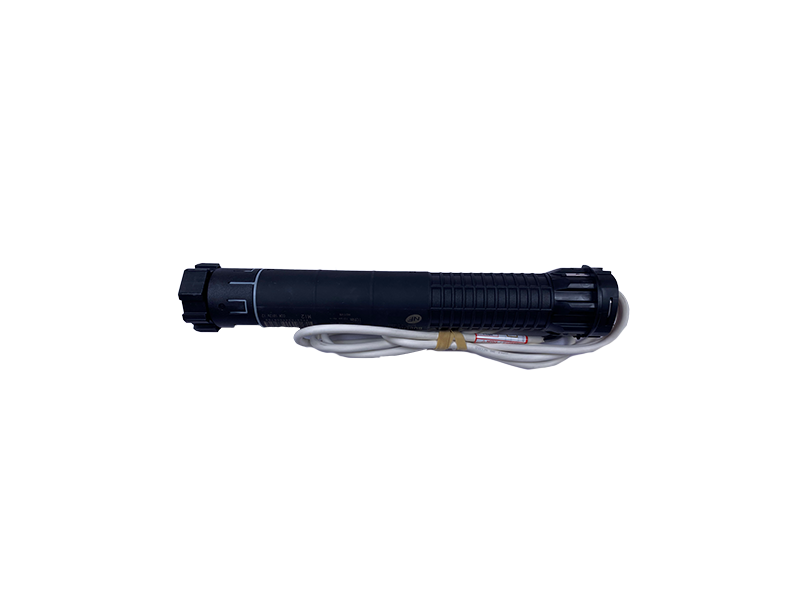

Bubendorff 10 nm bedrade MI 4-draads motor

Bubendorff referentienummer: 220041 - voor de CLASSIC-serie

Bedrade motor voor Bubendorff rolluiken, BUBENDORFF type MI met individuele bediening en 10 Nm vermogen.

Automatische eindschakelaars
Rotatiesnelheid: 12 omwentelingen per minuut

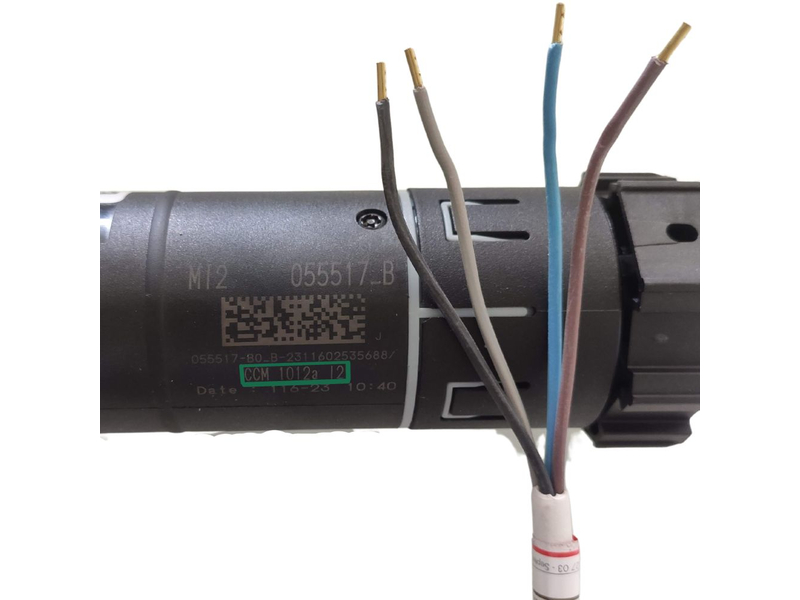

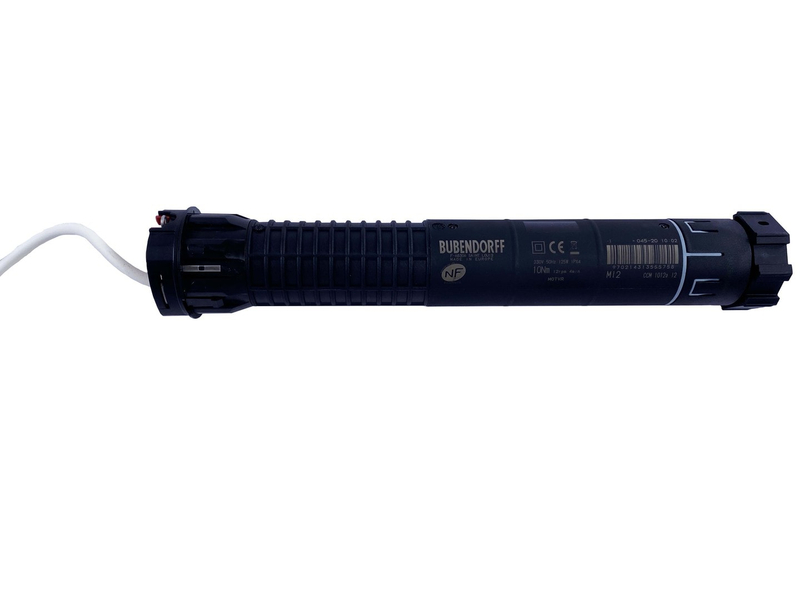

Aanduiding op de motor zelf: CCM 1012a I2

50 Hz
367 mm lang
1,3 kg
Vochtbestendigheid: IPX4 (spatwaterdicht)

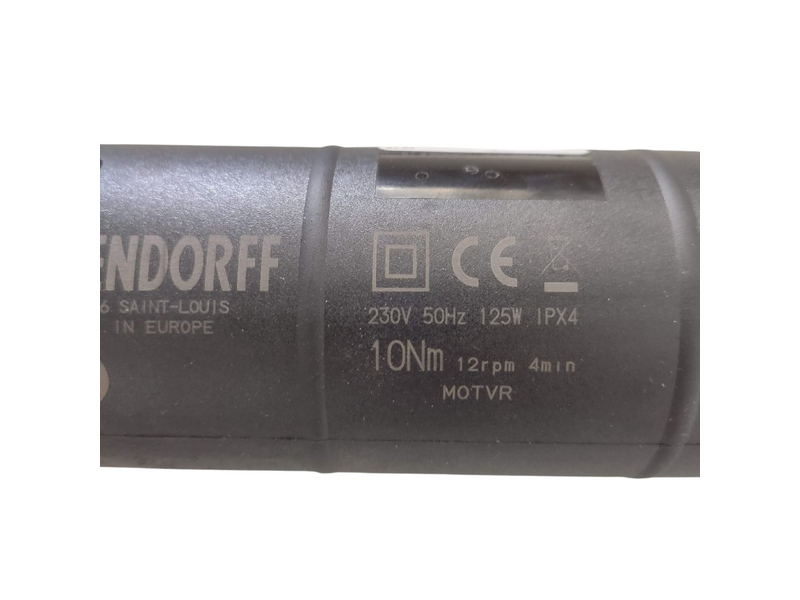

Nominaal vermogen 125W
Vorige referentie 220018

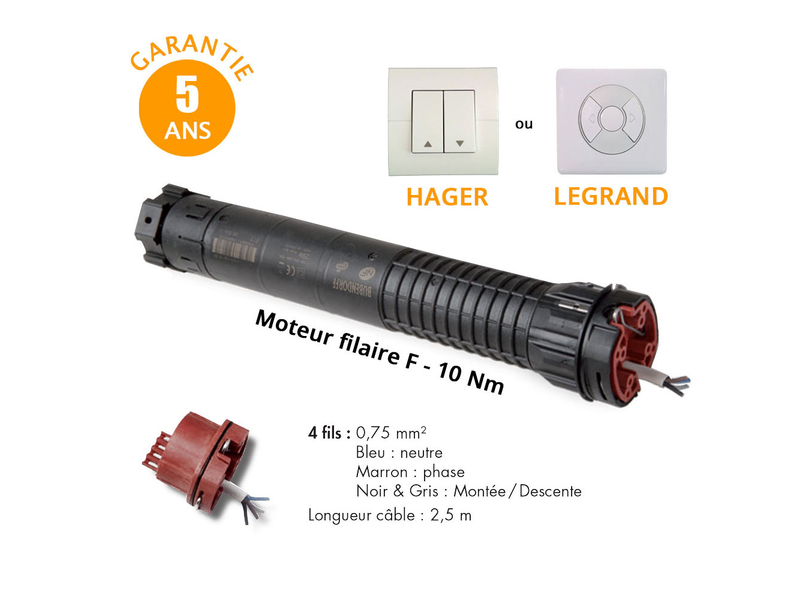

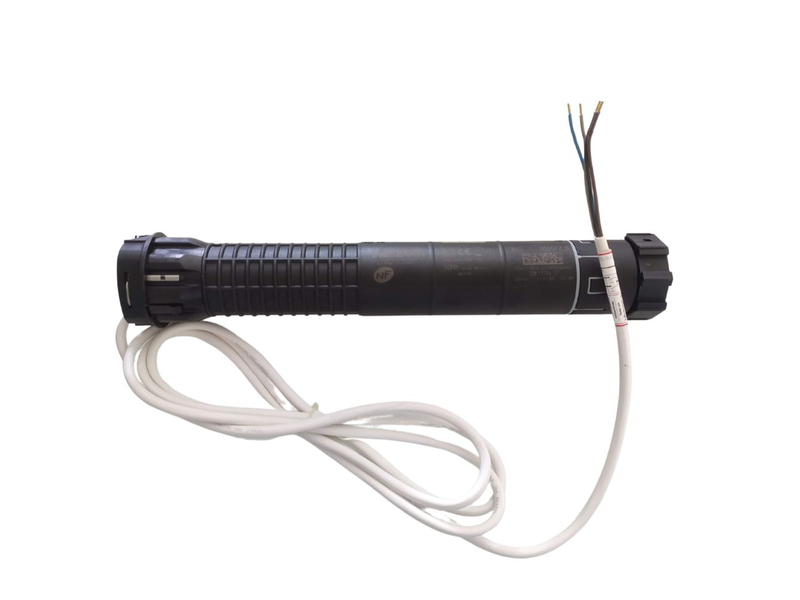

Geleverd met een 2,50 meter lange kabel met 4 geleiders (grijs, blauw, bruin, zwart). De 4 draden corresponderen met fase/nul/omhoog/omlaag. De fasedraad (bruin) en de nuldraad (blauw) moeten rechtstreeks op elkaar worden aangesloten, en de omhoog- en omlaagdraden (zwart en grijs) moeten op de schakelaar worden aangesloten.
De motor wordt geleverd zonder omkeerschakelaar. Let op: de MI-motor is compatibel met alle vaste omkeerschakelaars voor rolluiken die op de markt verkrijgbaar zijn.

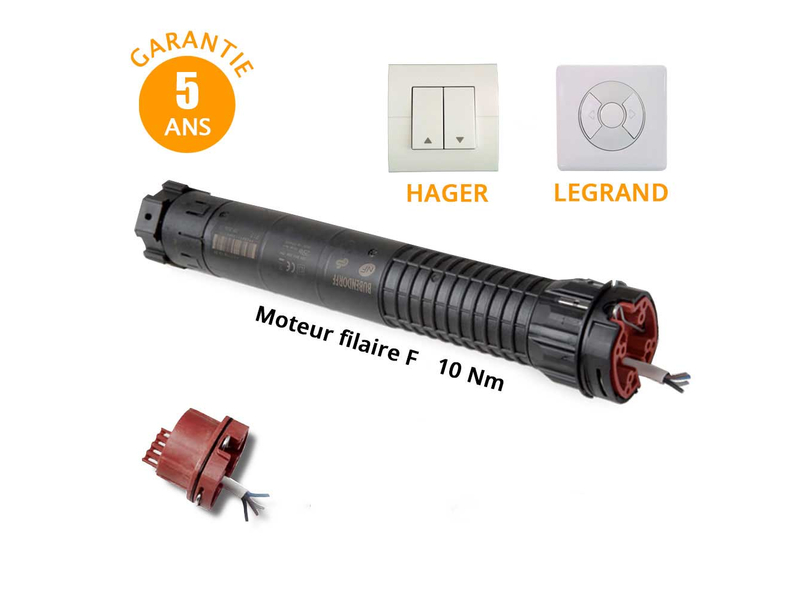

Compatibel met de inbouwschakelaars HAGER 227030 en 227031.
Compatibel met LEGRAND 227023 en 227032 omvormers.

Deze motor is niet compatibel met centrale aansturing. U moet een 10 Nm RG-radiomotor kiezen als u meerdere rolluiken heeft, aangezien er geen oplossing is met bedrade centrale aansturing.

WAARSCHUWING : niet aansluiten op een FG-omvormer, gebruik een vaste-positie-omvormer die verkrijgbaar is in de handel voor rolluiken.

Deze referentie bestaat ook in een versie met een bedrade motor van 25 Nm (referentie 220042) .

Neem contact met ons op, zodat we samen kunnen controleren of u het juiste reserveonderdeel voor uw rolluik bestelt.

Documentatie

Notices et documentation — Bubendorff 220041 MI2 bedrade motor F 10 Nm

Hoe draai ik de draairichting van de motor om?

Wissel voor een andere draairichting de vaste standen om met de zwarte en de grijze draad op de draaiomschakelaar. De omschakelaar komt in de doos bij de motor.

Télécharger la notice Aansluiting van de bedrade motor van Bubendorff — Bubendorff 220041 MI2 bedrade motor F 10 Nm PDF, 4,029 Kb

Hoe stel ik de eindposities van de motor in?

De handmatige instelling van de bovenste en onderste eindpositie moet worden uitgevoerd. U hebt 40 minuten na de inbedrijfstelling om deze instellingen te doen.

Télécharger la notice Bubendorff motor programmeerboekje — Bubendorff 220041 MI2 bedrade motor F 10 Nm PDF, 2,100 Kb

Aansluiting van de Bubendorff F & R & RG motor — Bubendorff 220041 MI2 bedrade motor F 10 Nm PDF, 8,634 Kb

Hoe sluit ik een Orion-sleutelschakelaar aan op een F-motor?

Een ORION-sleutelschakelaar bedient alleen het rolluik waaraan hij gekoppeld is. Wissel de zwarte en de grijze draad om om de draairichting te wijzigen.

Télécharger la notice Bubendorff bedrade motoraansluiting met ORION sleuteldrukknop — Bubendorff 220041 MI2 bedrade motor F 10 Nm PDF, 1,427 Kb

Is deze bedrade F-motor van 10 Nm geschikt voor mijn rolluik?

Deze motoren zijn bedoeld voor het motoriseren van alle typen rolluiken (behalve houten en stalen luiken) met eindaanslagen. Het pantser mag geen opening bevatten waar een cilinder met een diameter van 50 mm in past.

Télécharger la notice Specificaties Bubendorff motoren — Bubendorff 220041 MI2 bedrade motor F 10 Nm PDF, 1,150 Kb
