- Productie van gratis sanitair warm water dankzij de zon
- Ecologische oplossing (zonder glycol), het zelflozende systeem is gemakkelijk te onderhouden en zonder risico op oververhitting
- Polypropyleen tank ongevoelig voor corrosie en met versterkte isolatie - Levenslange garantie
- Montage van collectoren op het dak of op een 45° frame voor platte daken.
Complete Heliofrance zelflozende thermische zonneboilerset
De Heliofrance zelflozende zonnekit bestaat uit:
- 1 tank van 300 l uitgerust met een warmtewisselaar voor warm water voor huishoudelijk gebruik
- 1 Elektrische weerstand en/of een hydraulische hulpwarmtewisselaar
- 1 of 2 thermische zonnecollectoren (warm water) met bevestigingsaccessoires op het dak of op het frame
- Regelelementen die nodig zijn voor de werking en optimalisatie van de productie van voorgemonteerd en voorbedraad warmwater op zonne-energie.
Het water dat in de ballon wordt opgeslagen, is altijd hetzelfde. Het wordt gebruikt om calorieën op te slaan, het wordt "dood water" genoemd. De jaarlijkse (of zelfs halfjaarlijkse) navulling vormt het belangrijkste onderdeel van het onderhoud van de installatie.
Wanneer er warm water voor huishoudelijk gebruik wordt afgenomen, gaat het koude water dat de tank binnenkomt door een warmtewisselaar die is ingebed in het warme water in de opslag, het wordt verwarmd en naar het aftappunt gestuurd.
De hoeveelheid opgeslagen warm tapwater (alleen die aanwezig in de wisselaar) is daarom erg laag en de kwaliteit ervan gaat niet achteruit zoals het geval zou kunnen zijn na een te lange opslag.
De tank wordt opgeladen met zonnecalorieën wanneer de temperatuursonde op de sensoren een voldoende temperatuur aangeeft en hoger is dan de temperatuur van het opslagwater op de bodem van de tank.
De circulatiepomp start en stuurt het opslagwater uit de tank naar de sensoren en het water wordt warm.
Wanneer de tanktemperatuur zijn maximale waarde bereikt of wanneer deze hoger wordt dan de temperatuur van de collectoren, wordt de pomp uitgeschakeld en gaat het opslagwater door de zwaartekracht terug naar de tank.
Dus wanneer de tank warm genoeg is of wanneer de sensoren kouder zijn dan de tank of bij vorst of een stroomstoring, werkt de circulatiepomp niet, zijn de sensoren leeg en is het systeem beveiligd.
Het tankvolume van 300 liter, inclusief een reserve van ongeveer 200 liter water dat indien nodig wordt verwarmd door hydraulische of elektrische back-up, is zeer geschikt voor een gezin van 4 tot 5 personen.
Het collectoroppervlak van 2,7 m² tot 5,2 m² maakt het mogelijk om 40 tot 60% van de sanitaire warmwaterbehoefte van de woning te dekken, afhankelijk van het verbruiksprofiel, de oriëntatie en helling van de collectoren, het geografische gebied, eventuele zon maskers...
De juiste zonneboiler kiezen
Om begeleid te worden bij de keuze van uw installatie, staat ons team aan uw zijde om uw project tot een succes te maken.
Wij nodigen u uit om het contactformulier in te vullen. Binnen maximaal 24 uur nemen we contact met je op.
Technische kenmerken van de ODYSSEE 300L accumulator
Technische kenmerken van Copernic-sensoren
H 232 | |
| Dimensiestotaal (mm) | 1870x1241x90 |
| Vies gebied | 2,32 m² |
| Optische / absorberende oppervlakken | 2,20 m² |
| leeg gewicht | 41kg |
| Vloeistofcapaciteit: | 1,8 liter |
| Absorptieprestaties ** | 0,848; 3.298; 0,037 |
V 232 | |
| Totale afmetingen (mm) | 1241x1870x90 |
| Vies gebied | 2,32 m² |
| Optische / absorberende oppervlakken | 2,20 m² |
| leeg gewicht | 40kg |
| Vloeistofcapaciteit: | 1,4 liter |
| Absorptieprestaties ** | 0,817; 4.989; 0,0048 |
H 272 | |
| Totale afmetingen (mm) | 2192x1241x90 |
| Vies gebied | 2,72 m² |
| Optische / absorberende oppervlakken | 2,60 m² |
| leeg gewicht | 47kg |
| Vloeistofcapaciteit: | 2,10 liter |
| Absorptieprestaties ** | 0,848; 3.298; 0,037 |
272 | |
| Totale afmetingen (mm) | 1241x2192x90 |
| Vies gebied | 2,72 m² |
| Optische / absorberende oppervlakken | 2,60 m² |
| leeg gewicht | 46kg |
| Vloeistofcapaciteit: | 1,6 liter |
| Absorptieprestaties ** | 0,817; 4.989; 0,0048 |
**η0; a1 (Wm‾² K‾‾); a2 (Wm‾²K‾²)
Algemene karaktertrekken | |
| Min - max kanteling | van 20° tot 90° in zwaartekrachtafvoer, van 0° tot 90° onder druk |
| Maximale werkdruk | 4 bar |
| Druktest | 300 bar |
| Stagnatie temperatuur | 189°C |
| Beglazing | Gehard - th. 4 mm, ontspiegeld, transparant 96% |
| Absorptiecoëfficiënt | 95% |
| IR-emissiviteitscoëfficiënt | 5% |
| Hydraulische fittingen | Omkeerbare zijkanten met messing bi-cone aansluiting, diam ext. 12 mm versterkt |
| Sensorbox | Hoekgelast aluminium profiel |
| Garantie | 10 jaar |
Installatie van de Heliofrance zelflozende zonnekit:
De bal: De bal is compact (Breedte 67cm x Diepte 55cm x Hoogte 180cm). De aansluitingen worden bovenop de tank gemaakt, wat het meest praktische installatieformaat is, maar waarvoor moet worden geanticipeerd op een tanklocatie om de hydraulische aansluitingen van bovenaf te maken, terwijl de zonne-aansluiting die de collectoren met de tank verbindt een helling van minimaal 4 moet respecteren % zonder een achterwaartse helling te maken.
De tank wordt voorgemonteerd en aansluitklaar geleverd.
De sensoren: de sensoren zijn specifiek voor het zelflozende systeem omdat ze ervoor zorgen dat al het water door de zwaartekracht kan worden afgevoerd. De collectoren worden geleverd met toebehoren voor montage op het dak of met een 45° frame.
De zonne-aansluiting: De zonne-aansluiting wordt als optie bij de kit geleverd. In feite vereist de coördinatie van de locatie vaak het passeren van de zonne-aansluiting voordat de tank en de collector(s) worden geïnstalleerd. Deze zonne-aansluiting moet bestaan uit 2 geïsoleerde koperen of roestvrijstalen buizen met een diameter van 12 mm en geïnstalleerd met een minimale helling van 4% en geen tegenhelling om een waterstroom van de collectoren te hebben door zwaartekracht. . De maximale lengte van de te voorziene aansluiting is 15m om in lijn te zijn met het vermogen van de circulatiepomp (neem voor elke andere configuratie contact met ons op). Het is raadzaam om de elektrische kabel van de sonde en de aarde door te voeren met de zonne-aansluiting. Evenzo is het aan te raden om met koperen staaf te werken of bij een gegloeide koperen of gegolfde RVS-verbinding een rechte steun te gebruiken.
Heliofrance: een Franse fabrikant gespecialiseerd in thermische zonne-energie
Heliofrance is gelegen in Berat in de buurt van Toulouse. Het is een Franse kmo die sinds 2008 gespecialiseerd is in de productie van thermische zonne-oplossingen.
Het is een bedrijf op mensenmaat dat dicht bij zijn klanten en gebruikers staat. Dit biedt hen snelle en kwalitatieve oplossingen voor hun grootste tevredenheid.
Heliofrance ontwerpt en produceert zijn assortiment thermische zonnecollectoren, zijn synthetische accumulatoren en zijn regelaars. Het bedrijf beschikt over eigen productiegereedschappen (snijden, assembleren, buigen, lassen, lijmen, schuimen, enz.) en zorgt voor maximale prestaties en garanties voor al haar producten.
Details van de opties
Comprenant :

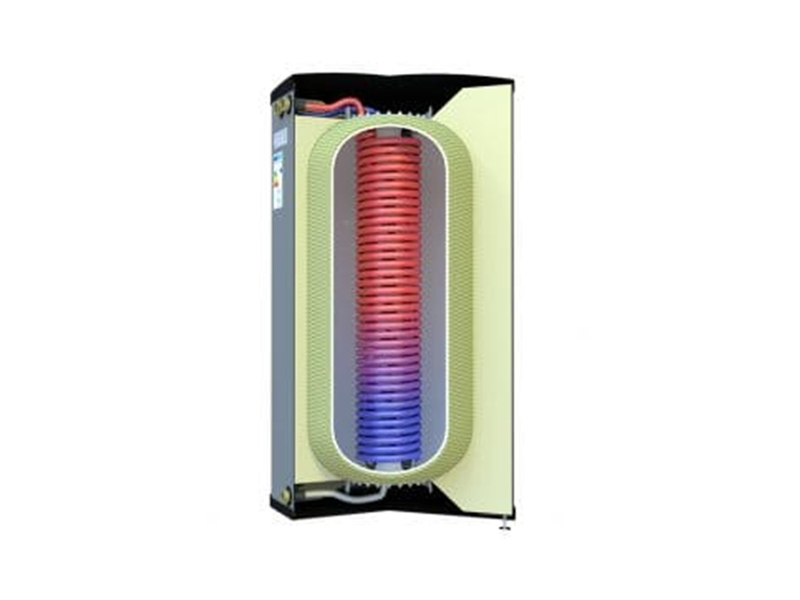

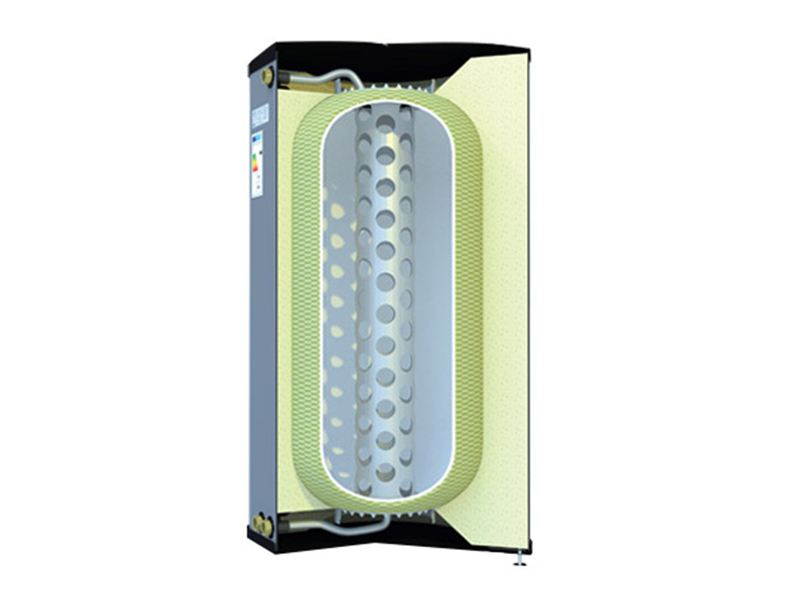

- Ballon TOP-QUBE 440L entièrement équipé. Inclus fonctions de stratification, chauffe-eau hygiénique, tampon, séparateur hydraulique, ballon de stockage solaire et support solaire pour le système de chauffage.
Dimensions : H=2000 mm L= 725 mm X 725 mm
Poids : 130 Kg
Echangeurs : ECS 5.0 m2 et solaire 2.0 m2
Appoint électrique intégré 2.5 kw
Classe Énergétique A
Cuve en polypropylène garantie 30 ans

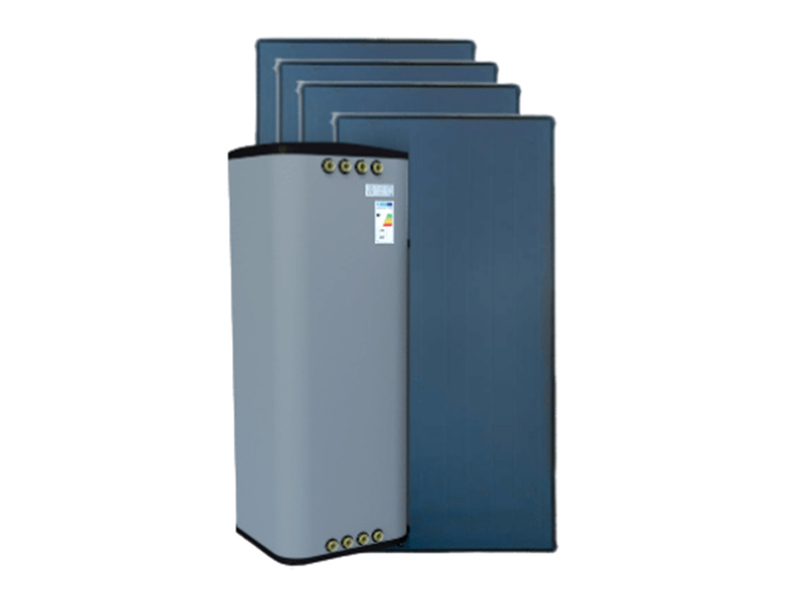

- Kit 4 Capteurs TOP-EK 2,5 m2 Vertical - sur toiture Mécanique inclus rails de fixation. 10 ancres toiture à rajouter en fonction de la couverture (ardoise, tuile, bac acier)
- 1 Circulateur 15-145 UPM3 Solar
- 1 Régulation DeltaSol CS plus
- Bouteille d'autovidange 25L murale / 2 Piquages
- Accessoires de raccordement hydraulique
- Zelflozend
- 440L
- Dakbedekking ,
- Plat dak ,
- Leien ,
- Mechanische tegels
- Elektrisch ,
- WARMTEPOMP ,
- Ketel ,
- Hydraulische houtkachel
