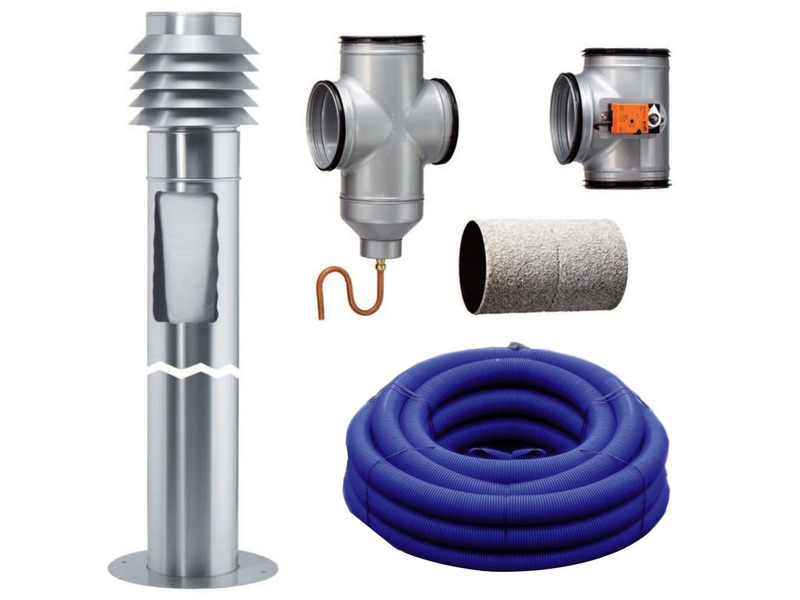

Beschrijving van de Canadian Air Well LEWT van HELIOS:
Werkingsprincipe:
De Canadese (of Provençaalse) put maakt gebruik van de bijzonderheid van de ondergrond waardoor de temperatuur vanaf een bepaalde diepte het hele jaar door bijna constant blijft.

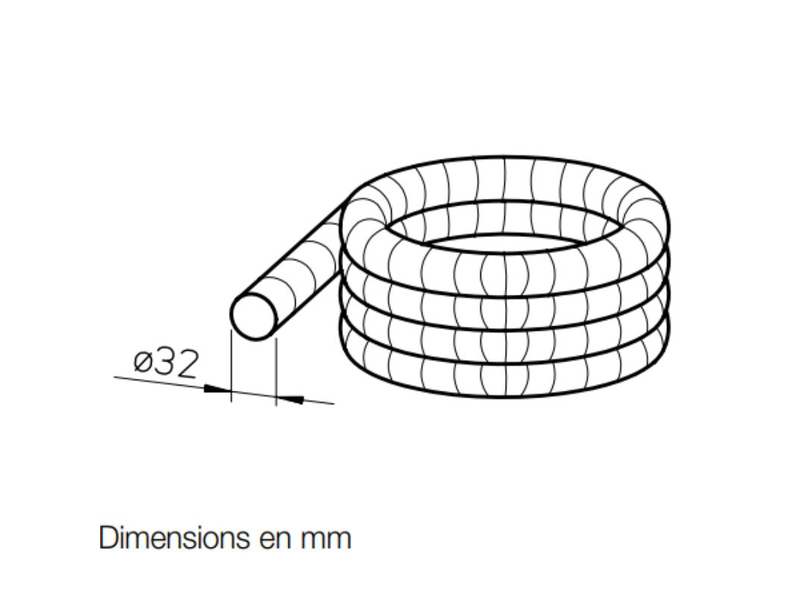

De buitenlucht die het gebouw binnenkomt, gaat door een collector die op een diepte van meer dan 1m20 in de grond is ingegraven.
De resultaten verkregen met behulp van de LEWT Canadian well:
- In het koude seizoen , voorverwarmen van verse buitenlucht .
Bij een aansluiting met een dubbelstroom VMC zal de buitenlucht in de wisselaar komen met een temperatuur hoger dan 0°C, de kans op bevriezing van de wisselaar is praktisch nihil.
Dit resulteert in een beter rendement van de wisselaar en een hogere blaastemperatuur. De verwarming van verse lucht is beperkt tot periodes van zeer lage temperaturen.
- In het warme seizoen ververst de Canadese lucht goed de buitenlucht , waardoor een gevoel van frisheid in de kamers ontstaat.
- In tussenliggende periodes gaat de verse luchttoevoer ofwel door de ingegraven collector ofwel door de directe luchtinlaat, afhankelijk van de buitentemperatuur.
De regeling is automatisch door thermostaat of handmatig. De gemotoriseerde bypassklep regelt automatisch de luchttoevoer.
De temperatuur van de lucht die in de unit met dubbele stroming aankomt, wordt zo geoptimaliseerd om een hoge energie-efficiëntie mogelijk te maken en comfort en welzijn in de gebouwen te garanderen.
Aanvullende technische informatie:
- Om een goed thermisch rendement te verkrijgen, moet de collector minstens 1,2 m diep worden ingegraven. Op deze diepte schommelt de temperatuur van de ondergrond in het algemeen rond de 8 tot 12°C.
Om te profiteren van een hogere keldertemperatuur en minder trillingen te hebben, moet de collector dieper worden begraven.
- Respecteer bij het ingraven een helling voor de afvoer van condensaat van minstens 2%.
- Om de warmtewisseling te bevorderen, mag de doorgangssnelheid in de buis niet hoger zijn dan 2,5 m/s. Respecteer een minimumafstand van 80 cm tussen de collectoren als het netwerk is opgedeeld in parallelle secties.
- Om drukverliezen te verminderen, wordt aanbevolen om een kromtestraal van minimaal 1 m te hebben.

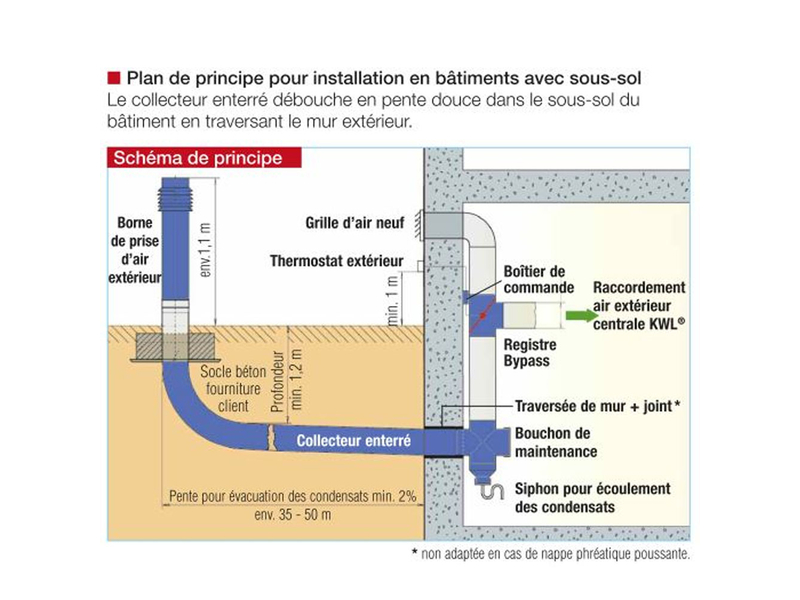

Schematisch diagram :
Andere reserveonderdelen zijn beschikbaar (zie LEWT-document in bijgevoegd bestand).
Aarzel niet om contact met ons op te nemen via onderstaande link om uw installatie en de afmetingen ervan te valideren , er zal u een gepersonaliseerde offerte worden voorgesteld.
Details van de opties

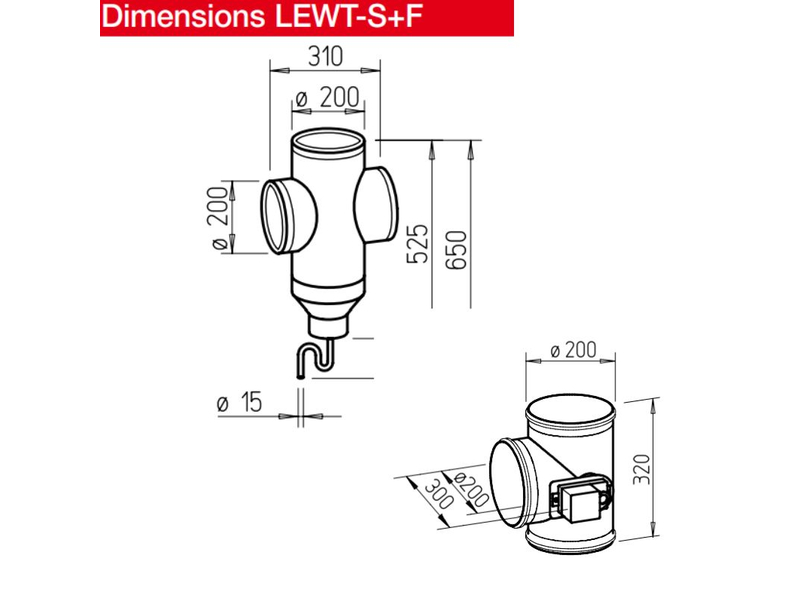

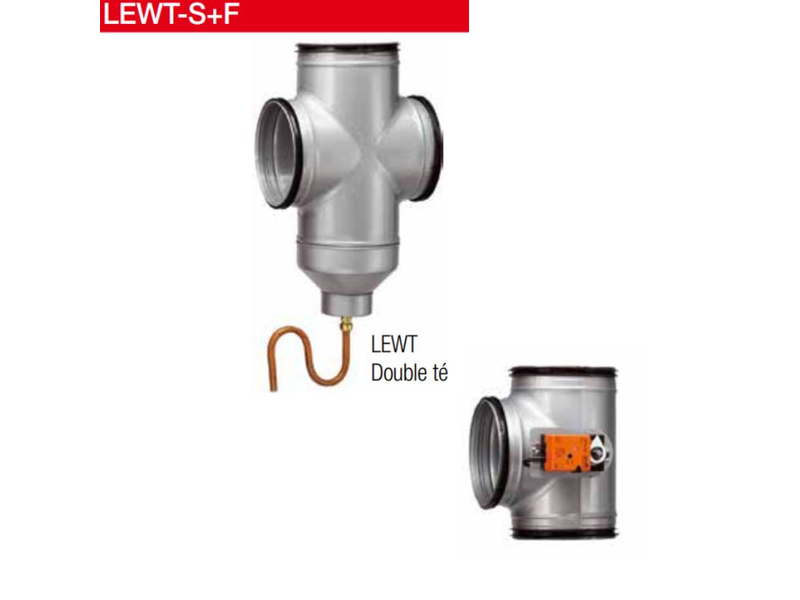

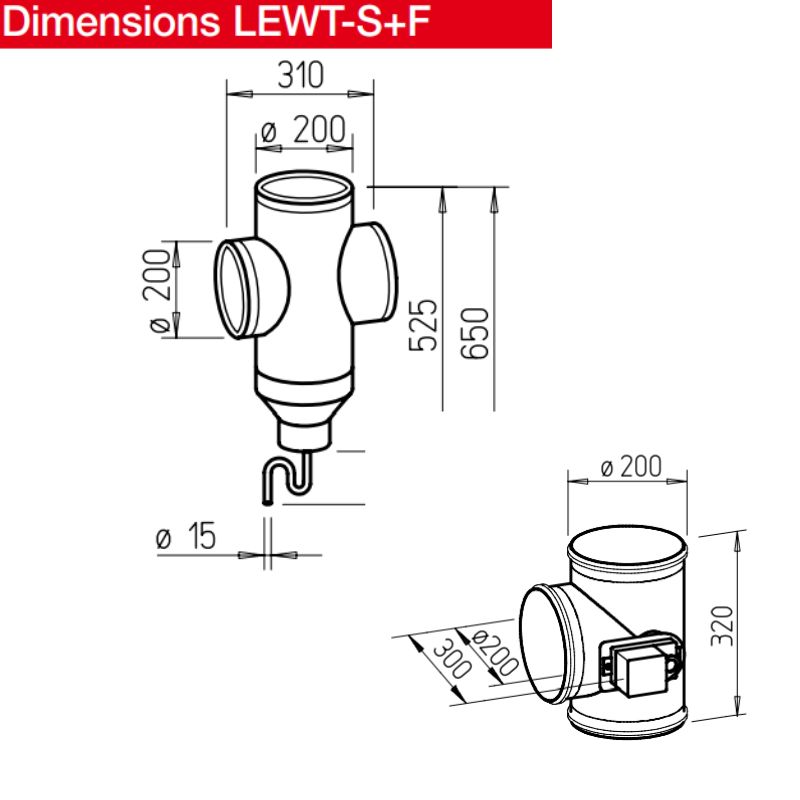

In een configuratie met een kelder, voorzie een helling van 2% van het ingegraven kanaal en maak de verbinding van een dubbel T-stuk met verbinding met inspectieluik en condensaatrecuperatie.
In een configuratie zonder kelder, voorzie een helling van 2% van de ingegraven leiding naar het externe mangat en maak de verbinding van een dubbel T-stuk met verbinding in dit mangat met inspectieluik en condensaatopvang.
De kit bestaat uit:

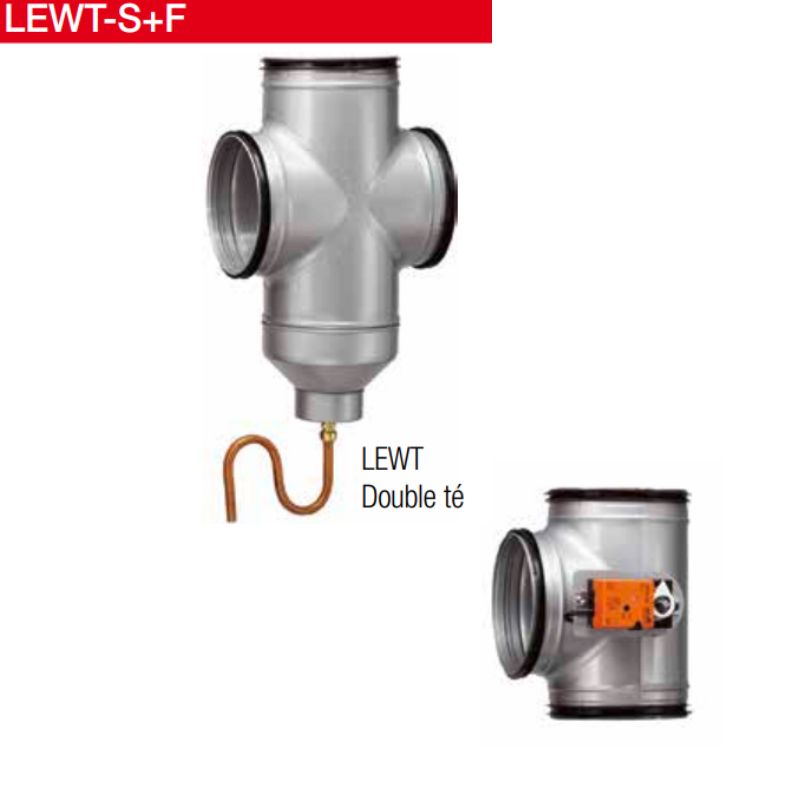

- 1 Dubbel T-stuk met scharnier voor configuratie met kelder (Ref 2967)
- 2 verbindingsmoffen met koppelingen DN200 (ref 2971)
In een configuratie zonder kelder moet een waterdicht condensaatopvangreservoir met een opvoerpomp worden voorzien. De geothermische collector heeft een helling van 2% in de richting van het mangat.
.De kit bestaat uit:
- Dichte putvoet (ref 83919)

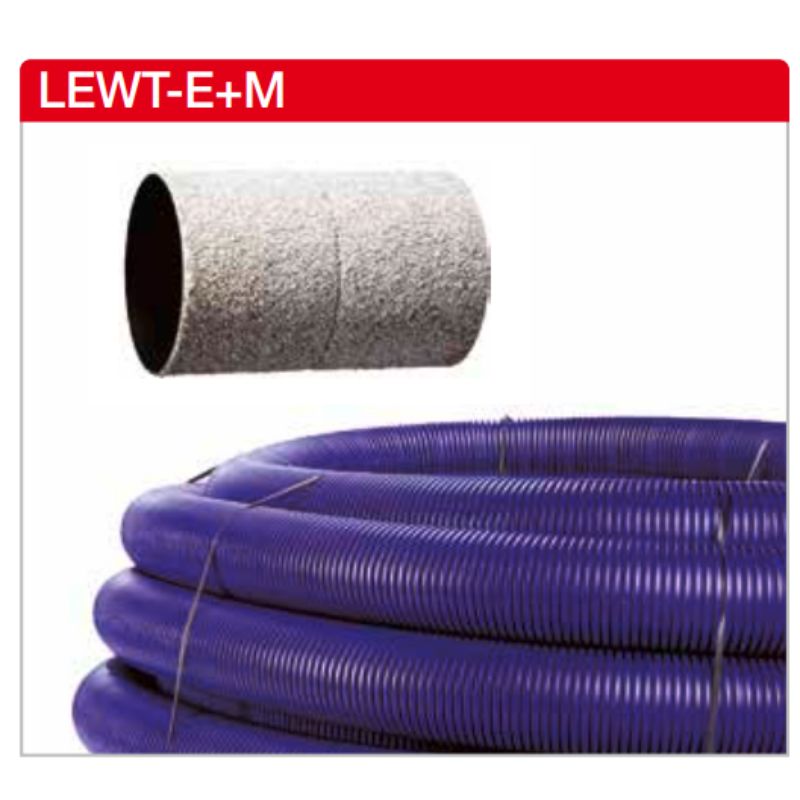

- 2 m gegolfde buis DN300 voor waterdicht mangat (ref 83643)
- 1 lipafdichting DN300 voor waterdicht mangat (ref 83587)
- 1 lipafdichting DN200 (ref 93955)
- 1 gegalvaniseerd T-stuk met reinigingssifon (ref 83368)
- 1 condensaatpomp 230 V (ref 83540)

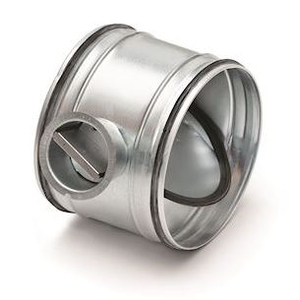

De handmatige by-pass bestaat uit:
- 2 ronde scheidingskleppen DN200 (ref 11055213)
- 1 Gegalvaniseerd T-stuk DN 200 (ref 11098008)
- 5 FF moffen DN 200 (ref 11093066)

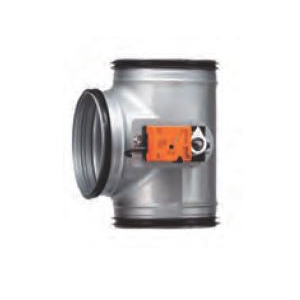

Met de automatische bypass kan de inlaat van verse lucht door de geothermische of directe wisselaar automatisch worden geregeld op basis van de buitentemperatuur die door de thermostaat wordt gemeten.
- Temperatuurbereik voor luchtinlaat instelbaar op de thermostaat.
- Handmatige selectie van de bedrijfsmodus mogelijk
De kit bestaat uit:
- Bypass register DN200 met 230V servomotor, verticaal te monteren tussen de dubbele doorstroomunit en het dubbele T-stuk.
- Thermostaat voor handmatige of automatische regeling van de bypassklep (afm. B200xH90xD70 mm). Moet buiten het gebouw worden bevestigd, naar het noorden gericht, 1 m boven de grond en beschermd tegen weersinvloeden.
- Regelkast (afm. B110xH180xD100 mm) voor bedrijfsmodi: automatisch via thermostaat, handmatig via de wisselaar, handmatig live.
