Geothermische water/luchtwisselaar G-2000, G-4000 en G-6000 voor Canadese of Provençaalse bronnen

De meest efficiënte warmtewisselaar op de markt

Deze hydraulische Canadese put verwarmt de lucht in de winter voor. En omgekeerd ververst het de lucht in de zomer, dankzij de thermische traagheid van de grond.

Productinhoud

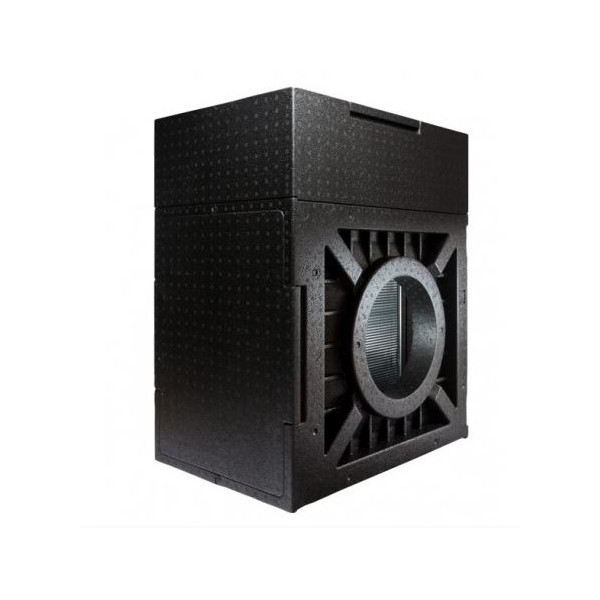

• EPP geïsoleerde box met glycol water/luchtwisselaar
• Filtratie: Geïntegreerd G4-type luchtfilter
• Voorgemonteerde hydraulische eenheid: circulatiepomp klasse "A", een veiligheidseenheid, een expansievat, een manometer en vulkleppen

Makkelijk te gebruiken

Het ontwerp van deze wisselaar maakt uw leven gemakkelijker. De filters zijn direct toegankelijk om vervanging te vereenvoudigen.

Voor- en bovendeksels bieden gemakkelijke toegang tot onderhoud en componenten.

Als laatste punt kan de wisselaar zowel met een luchtinlaat links als rechts gebruikt worden.

Werking van de lucht/water-warmtewisselaar voor Canadese bronnen of Provençaalse bronnen:

De frisse lucht die de woning in wordt geblazen komt direct van buiten. Het gaat door deze batterij om te worden gekoeld of verwarmd in contact met de warmtewisselaar die wordt gevoed door het water dat ondergronds circuleert.

Het maximale aanbevolen debiet voor de G-2000 warmtewisselaar, het meest voorkomende in eengezinswoningen,   bedraagt 300 m3/uur. De lengte van de aardwarmtemantel moet tussen 100 en 300 m liggen.

Het maximale debiet voor de G-4000-wisselaar is 450 m3/h (tot 500 m begraven kanaal) en 600 m3/h voor de G-6000-wisselaar (tot 600 m begraven kanaal)

In het geval van een klassieke Provençaalse hydraulische putinstallatie, inclusief 100m geothermische collector begraven minstens 1m20 onder de afgewerkte grond met een temperatuur van 12°C, kan warme lucht van 28°C ingeblazen met 200 m3/h worden gekoeld tot 15 °C.

De Canadese bronpomp wordt geleverd met 230V.

Regeling wordt beheerd door het Renovent-model Plus of Flair -model Plus type dubbelstroom VMC .

De temperatuursensor NT K10 die bij de ingang van de Canadese put is geplaatst, activeert de elektronische kaart om een spanning van 10 V te sturen zodra de temperatuur:

• is minder dan 5°C in de winter (fabriekstemperatuur kan worden gewijzigd)
• boven 25°C in de zomer (ook aanpasbaar).

Het relais zet de 10V-spanning om in een 220V-spanning zodat de circulatiepomp kan worden gestart.

• Luchtaansluitingen: DN250
• Omkeerbare rechter of linker luchtinlaat door simpelweg de locatie van het filter om te keren
• Hydraulische aansluitingen:
• Stroomverbruik: 20W
• Drukverlies: 12 Pa bij 300 m3/h
• Condensaatafvoer: DN40
• Thermische kracht:

Waar en hoe deze hydraulische module te installeren?

Optie 1: Aan de buitenzijde verse luchtinlaat. De verse lucht die van buiten komt, wordt dus in de zomer ververst en in de winter verwarmd voordat deze door de machine gaat.

Voordelen: De elektrische antivriesbatterij van de machine hoeft in de winter niet te werken. De bodemtemperatuur in het stroomgebied wordt 's winters 'afgekoeld' in afwachting van de zomer.

Optie 2: Tussen de double flow VMC box en de luchtverdeelkast in de woning.

Voordeel: Beter rendement voor zomers comfort.
