Indiquez ici le repère correspondant à votre chambre, salon, etc.. Cela vous aide pour le devis afin de mieux vous y retrouver.
T1 | T2 |
|
|
T3 | T3A |
|
|
T4 | T4A |
|
|

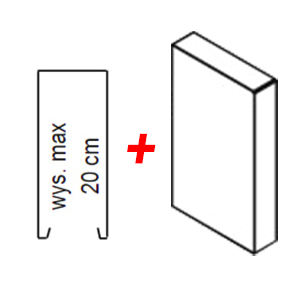

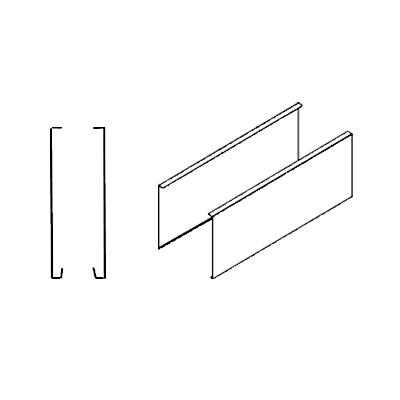

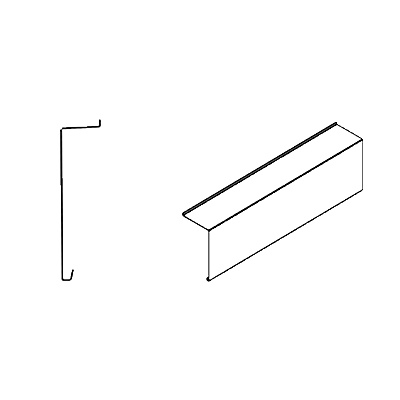

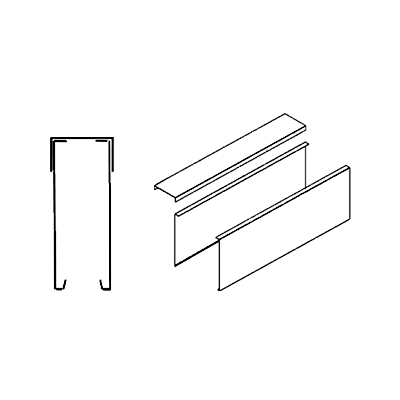

Possibilité de choisir un type de tôle avec ou sans joues latérales.
Pour de tôles de fermeture, type 3, 3A, 4, 4A, la profondeur standard est de : 140 mm pour les stores Z90.
coulisse au mur | coulisse enduit |
|
|
câble fixation modulaire | câble fixation cornière |
|
|
coulisse déportée | câble au sol |
|
|
autoporté |
|
Les dimensions à indiquer sont vos cotes de tableau fini. Donc la largeur entre crépis brut sans jeu déduit. Le calcul du jeu est automatique, en retirant 5 mm à la cote donnée. Une vérification téléphonique aura lieu après votre commande pour valider ces dimensions ensemble.
Les dimensions à indiquer sont vos cotes de tableau fini.
Donc la hauteur entre l'appui de la fenêtre et le linteau de votre fenêtre (linteau brut ou fond de caisson).Le calcul du jeu est automatique, en retirant 5 mm à la cote donnée. Une vérification téléphonique aura lieu après votre commande pour valider ces dimensions ensemble. Soyez tranquille, nous sommes la pour tout valider après votre commande.
La Hauteur à indiquer est la hauteur totale du store, c'est à dire la hauteur allant de l'appui des coulisses jusqu'au linteau.
Hauteur maximum de 5000mm mais mais la largeur ne pourra excéder 3200mm.
Pour passage en commande étant donné la spécificité du produit nous contacter.
Cette largeur sera la largeur de fabrication. Nous pourrons la modifier après votre commande si vous le souhaitez
Cette hauteur sera la hauteur de fabrication. Nous pourrons la modifier après votre commande si vous le souhaitez.
La position du moteur est toujours vue de l'intérieur. Chaque moteur est livré avec un interrupteur ou sa télécommande.Voir le détail des télécommandes pour chaque moteur en bas de la fiche produit
Nous vous conseillons la motorisation radio pour une plus grande souplesse d'utilisation.
Le moteur d'un BSO se situe quasiment en position centrale.
Vous pouvez choisir vers quel sens, le fil du moteur d'environ 50cm sera orienté, vu de l'intérieur .
Longueur de câble à prévoir = les 2/3 de votre largeur pour être à l'aise lors de la pose.
Connectique femelle (livrée) à mettre au bout de votre câble.
Les BSO sont livrés avec une télécommande individuelle.
Elles vous permettent de regrouper les BSO entre eux.
Ils fonctionnement avec les motorisations utilisant le protocole radio RTS ou le protocole radio IO.
En savoir plus sur Telis 4 Modulis RTS Pure ou Telis 6 Chronis RTS
Le capteur de vent est préconisé si vous êtes exposés au vent.
Pour les grandes dimensions > 2500 mm, nous vous le recommandons fortement, même si les BSO sont de Classe 4 (170 pa)
(résiste à une vitesse de 60 km/h pour les BSO de 4500 mm de large).
En savoir plus sur le capteur de vent Eolis RTS ou le capteur de vent et de luminosité Eolis
Nous pouvons aussi fabriquer les lames d'une couleur et le reste d'une autre couleur (Coulisse, barre de charge, caisson/tôle)
Nous le préciser à la commande.
La couleur VSR 780 bronze ne peut être définie suffisamment par des valeurs théoriques.
L'assortiment des couleurs des divers éléments de construction doit être fait par échantillonnage.
En raison des différentes nuances possibles, la VSR ne met pas d'échantillons à disposition.
La couleur VSR 780 bronze ne peut être définie suffisamment par des valeurs théoriques.
L'assortiment des couleurs des divers éléments de construction doit être fait par échantillonnage.
En raison des différentes nuances possibles, la VSR ne met pas d'échantillons à disposition.
- Revenir en haut
- Description
- Détails des options
- Notice
- Caractéristiques
- Vidéo
- Avis clients

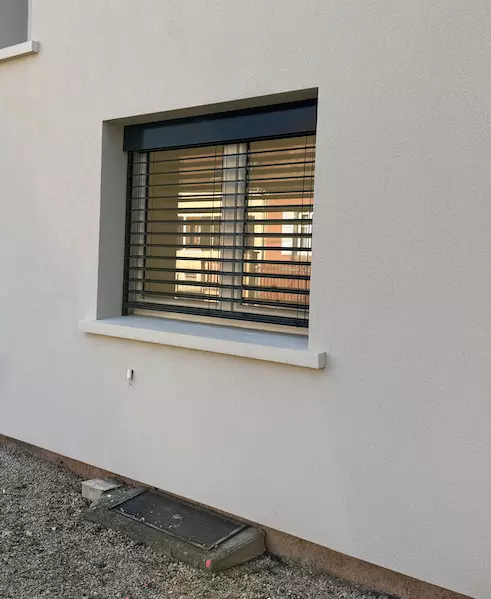

Brise-soleil orientable lame Z de 90 mm + tôle de fermeture en façade pour pose encastrée
Appelé aussi, store vénitien, le brise-soleil oriente ses lames de 90 mm pour stopper le rayonnement du soleil l'été tout en conservant une luminosité adéquate.
Avec un BSO, vous évitez ainsi la surchauffe d'été tout en gardant une lumière naturelle et douce dans votre intérieur. Le brise-soleil aluminium est la parfaite protection solaire extérieure qui réunit design et esthétique.
Bien choisir ses BSO
Pour être accompagné gratuitement dans le choix de votre installation,
notre équipe est à votre côté.
Complétez votre demande en quelques clics et sous 24 heures maximum,
nous vous revenons vers vous.
Brise-soleil orientable pour pose encastrée
Un brise-soleil orientable extérieur robuste et design

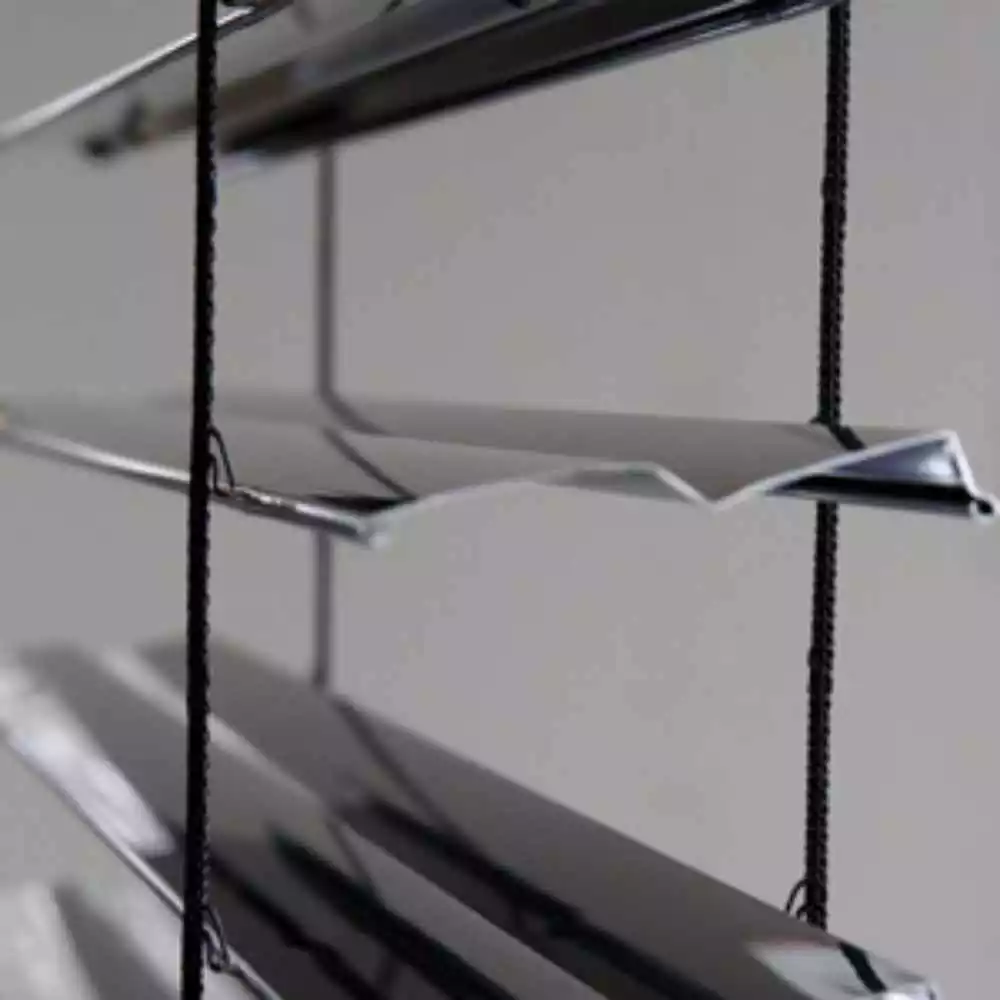

> Lames réalisées en aluminium profilé d'une épaisseur de 0,42 mm et d'une largeur de 92,5 mm.
Possibilité de fermer quasi complètement les stores contrairement aux stores dotés de lamelles de forme traditionnelle.
Les lamelles sont équipées d'un joint insonorisant pour réduire le bruit lorsqu'elles sont entièrement fermées.
> Lames recouvertes d'un revêtement laqué garantissant la résistance aux intempéries
> Lames maintenues par des rubans en fibres polyester doublement renforcées avec de l'aramide (utilisées notamment dans la fabrication de gilets pare-balles) utilisés pour les rubans textiles qui supportent les lamelles.
Ces matériaux sont très résistants à l'étirage et aux rayures, stabilisés par un procédé thermique et résistent aux rayons UV et aux autres conditions atmosphériques.
Le textile est plus résistant que les systèmes de câbles qui se corrodent dans le temps !
La lame de 90 mm vous protège du soleil
et sa dernière lame lestée assure le maintien statique de l'ensemble
Les lames du BSO s'orientent comme vous le souhaitez
Hauteur du paquet et de la tôle de fermeture,
en fonction de la hauteur totale :
Hauteur de caisson ou lambrequin 200 mm |
|
---|---|
Hauteur
|
Hauteur
|
130 mm | 610 - 800 |
140 mm | 810 - 1000 |
160 mm | 1010 - 1200 |
170 mm | 1210 - 1400 |
190 mm | 1410 - 1600 |
200 mm | 1610 - 1800 |
Hauteur de caisson ou lambrequin 250 mm |
|
---|---|
Hauteur
|
Hauteur
|
220 mm | 1810 - 2000 |
230 mm | 2010 - 2200 |
250 mm | 2210 - 2400 |
Hauteur de caisson ou lambrequin 300 mm |
|
---|---|
Hauteur
|
Hauteur
|
260 mm | 2410 - 2600 |
270 mm | 2610 - 2800 |
290 mm | 2810 - 3000 |
300 mm | 3010 - 3200 |
Hauteur de caisson ou lambrequin 340 mm |
|
---|---|
Hauteur
|
Hauteur
|
310 mm | 3210 - 3400 |
330 mm | 3410 - 3600 |
340 mm | 3610 - 3800 |
Hauteur de caisson ou lambrequin 370 mm |
|
---|---|
Hauteur
|
Hauteur
|
360 mm | 3810 - 4000 |
370 mm | 4010 - 4200 |
Hauteur de caisson ou lambrequin 440 mm |
|
---|---|
Hauteur
|
Hauteur
|
390 mm | 4210 - 4400 |
400 mm | 4410 - 4600 |
420 mm | 4610 - 4800 |
430 mm | 4810 - 5000 |
La pièce en rouge n'est pas incluse
L'installation de stores brise-soleil est une réponse à la Réglementation Thermique 2012 et surtout au besoin d'apport solaire gratuit en hiver tout en se protégeant des rayons verticaux du soleil l'été.
Les protections solaires sont fortement conseillées si vous ne possédez pas de "casquettes solaires" au-dessus de vos menuiseries.

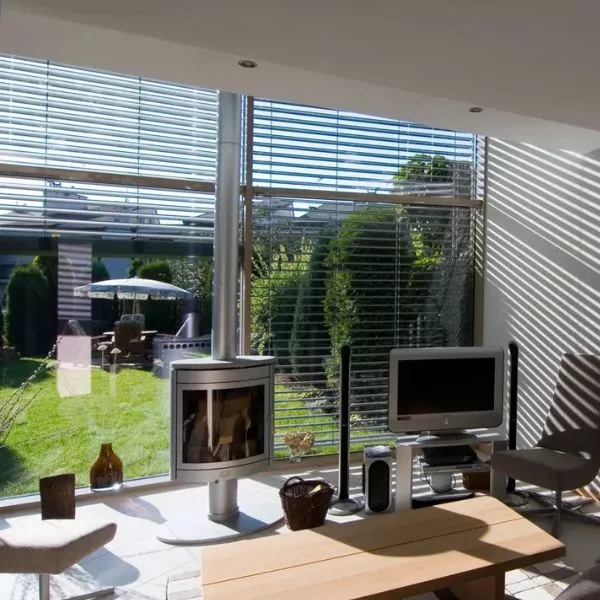

Selon l'inclinaison des lames horizontales, le brise-soleil peut laisser passer jusqu'à 90 % de la lumière extérieure. En position fermée, un store n'est pas un système occultant pour avoir le noir complet dans la pièce.
Ce BSO proposé ne peut pas être considéré comme un système de fermeture sécurisée pour une assurance, car il est possible de soulever à la main les lames. Ce défaut est en réalité une qualité puisque le fonctionnement du store reste simple et durable, sans risque de se bloquer.
La hauteur que vous indiquez sera la hauteur de fabrication, donc la hauteur totale du store.

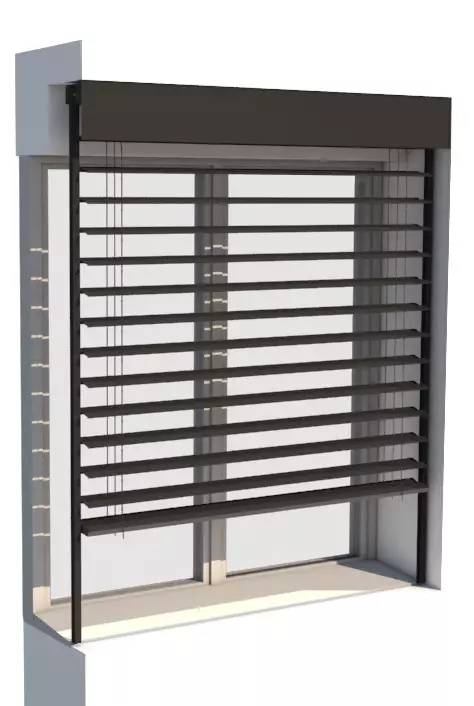

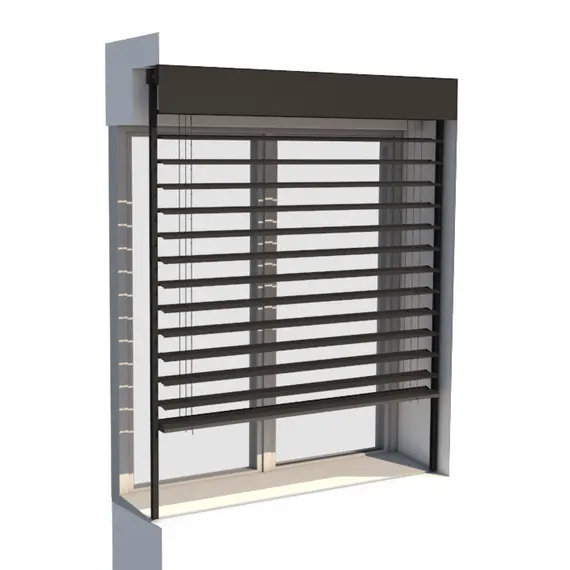

Pour un montage dans les niches de portes et de fenêtres.
Avec des embouts pour un montage dans les niches de portes et de fenêtres.
L = |
Largeur de couverture |
h [mm] |
H - hauteur totale
|
200 | 610 - 1800 |
250 | 1810 - 2400 |
300 | 2410 - 3200 |
340 | 3210 - 3800 |
370 | 3810 - 4200 |
440 | 4210 - 5000 |
Motorisation des BSO
- Vous pouvez choisir le moteur filaire GEIGER (marque Allemande réputée) qui est livré avec l'interrupteur Uno Smoove de chez Somfy. Avec le moteur filaire, les fins de courses sont déjà réglées (possibilité de les réajuster).
- Vous pouvez aussi choisir aussi le moteur radio SOMFY RTS ou IO, qui sera livré avec une télécommande Situo 1 VARIATION (anciennement Telis 1 modulis).
La molette centrale de la télécommande est un vrai confort pour faire varier l'orientation des lames du bout du pouce.
Nous conseillons le moteur radio pour les grandes dimensions afin de coupler votre BSO avec un capteur de vent et ainsi faire remonter automatiquement le store en votre absence.
Palette de couleurs répond à toutes vos envies
Voici la palette de couleurs disponibles, à laquelle s'ajoute désormais le RAL 9005 (nouveau noir à la mode qui remplace de plus en plus le gris Anthracite RAL 7016).
Pour un RAL spécifique, un montant forfaitaire compris entre 720 et 1200€ttc vous sera demandé quel que soit le nombre de BSO.

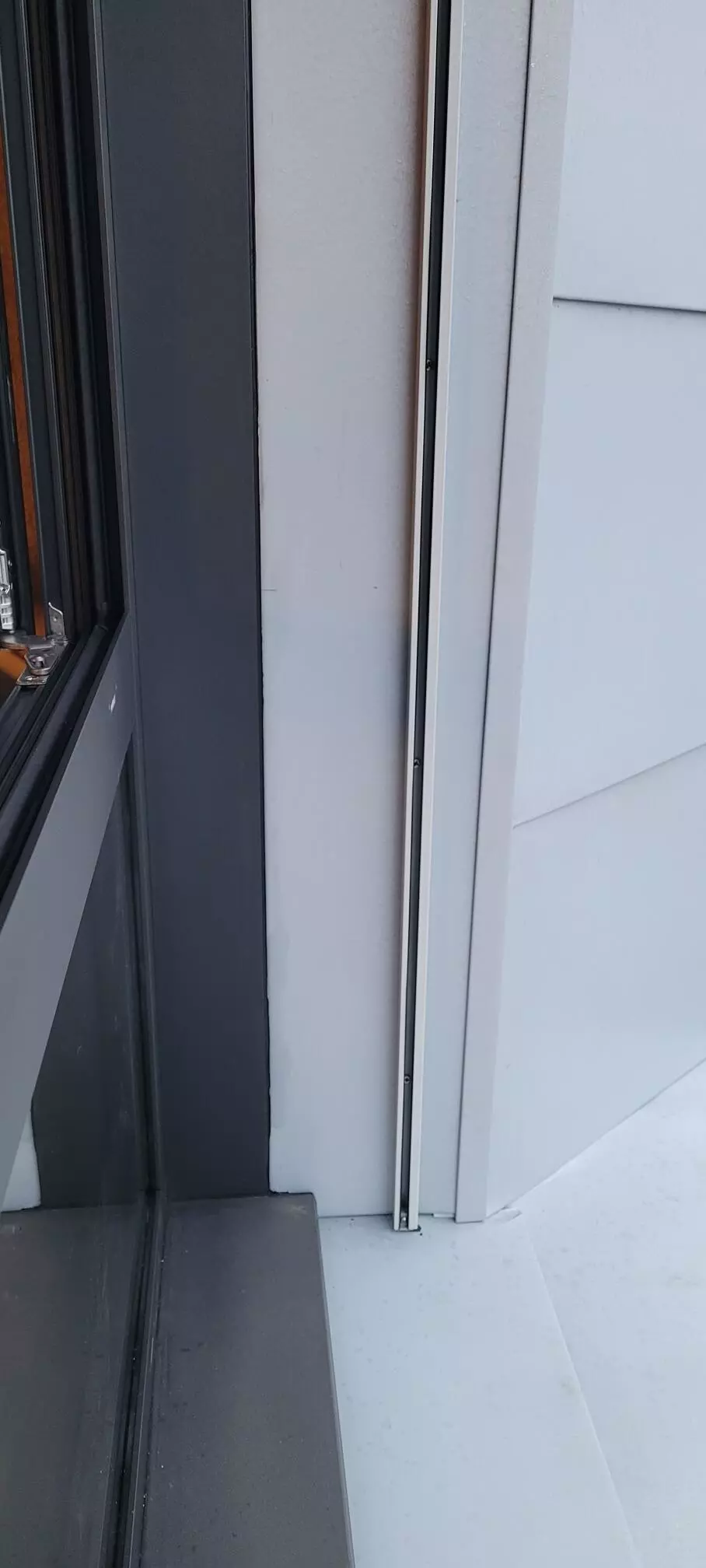

Deux façons de fixer vos coulisses :
- directement dans le mur
- déportées avec la fixation sur le dormant de votre fenêtre
Le montage sur le cadre de la fenêtre via la patte de liaison doit être utilisé si vous ne pouvez pas percer le mur.
Fixez simplement le paquet de lames avec les équerres de fixation pour un montage rapide :
Fixez la tôle de fermeture avec des rivets à cette équerre. Ensuite, venez fixer l'équerre et le support élastique dans le linteau directement. Puis, vous fixez le rail contenant le moteur dans le support élastique.
Cliquez ici pour voir la vidéo de fixation du paquet de lames dans l'équerre
Comment poser le brise soleil dans une isolation thermique par l'extérieur ?
Pour ce type de pose, vous devez choisir le brise soleil sans tôle de fermeture, car normalement votre BSO sera caché dans l'épaisseur de l'isolant s'il fait au moins 160 mm.
Attention, cela va engendrer un pont thermique. Nous vous conseillons de mettre 20 mm d'isolant entre l'équerre et le mur, et prendre un BSO avec une tôle de fermeture.
Pour une pose en façade dans une isolation thermique par l'extérieur, l'équerre qui tient le paquet de lames, sera fixée à la façade au-dessus de votre cadre de fenêtre.
> La hauteur totale de votre brise-soleil orientable à la commande sera égale à la hauteur de votre cadre/tableau/trou de fenêtre fini auxquelles il faut ajouter la "Hauteur du caisson" (voir l'image du dessus). Car la hauteur totale du BSO à commander est bien égale à la partie apparente + la partie cachée dans l'ITE.
Dans cette configuration, il vous faudra au minimum une épaisseur d'isolant de 160 mm. (140 mm d'équerre + au minimum 20 mm d'isolant devant sur lequel vous mettrez l'enduit).
> Avec le "Guide de montage au mur" :
La largeur de votre Brise Soleil orientable sera égale à largeur de votre tableau fini moins 5 mm. Le Guide de montage au mur doit-être utilisé, mais attention à bien choisir la cheville adaptée qui recevra la vis.
Vous devrez poser votre BSO après avoir refait votre enduit.

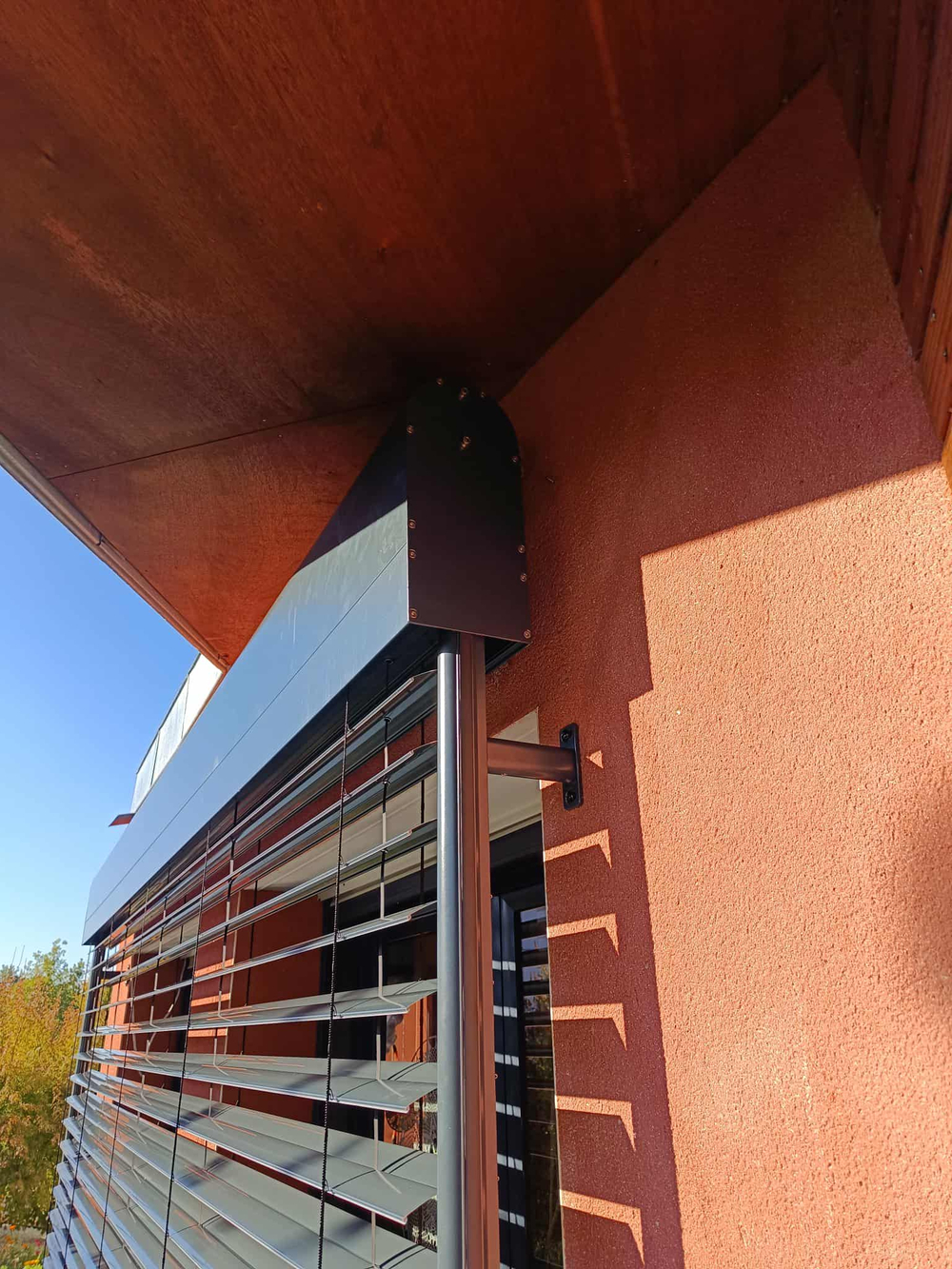

Comment poser un brise-soleil orientable motorisé pour une baie coulissante de 6m de large ?
Pour ce type de pose, vous devez choisir le brise soleil sans tôle de fermeture, car normalement votre BSO sera encastré dans un coffre à fond carré.
Généralement, une telle baie coulissante en aluminium sera composée de 3 ou 4 vantaux égaux. Le but est d'éviter d'avoir une coulisse centrale.
Voyons déjà comment organiser le BSO sur une baie coulissante :
> Pour une coulissante (3 rails) de 6m de large en 3 vantaux, vous allez avoir 3 baies de 2 m. Vous pouvez alors faire :
- en 2 BSO en juxtaposant un de 4m et un de 2m
- en 3 BSO en accolant trois BSO de 2m
> Pour une coulissante (2 rails) de 6m de large en 4 vantaux de 1,5m, vous allez ouvrir par le milieu.
Nous vous conseillons alors de mettre un BSO de chaque côté de 1,5m et un grand central de 3m. Ce qui fera trois brise soleil pour votre baie coulissante.
Avec une motorisation radio SOMFY, vous aurez une télécommande par brise-soleil. Cependant, nous vous conseillons de prendre aussi une 4 canaux pour piloter les trois ou quatre stores simultanément.
La jonction entre les BSO se fera à l'aide du guide double, maintenu sur un tube d'acier ou un plat, fixé au sol et dans le caisson. Ce tube ou plat peut-être fourni par Lacentrale-eco.
Comptez une centaine d'euros par pièce par tube, peinture et traitement compris.
Bien choisir son brise soleil orientable
Pour être accompagné gratuitement dans le choix de votre installation, notre équipe est à votre côté.
Complétez votre demande en quelques clics et sous 24 heures maximum, nous vous revenons vers vous.
Détails des options






Attention hauteur de tole max : 20 cm






Attention hauteur de tole max : 20 cm
(X Si L=3,3m, et si 4,6 ALORS = 0)
(X Si L=3,3m, et si 4,6 ALORS = 0)
Surface max 8m² (calculez votre surface svp)
Moteur Somfy RTS uniquement en motorisation. (Merci de sélectionner le moteur somfy RTS. A la fabrication ce sera le moteur SOMFY WT Protect qui sera livré monté)
Couleurs des lames: (Sélectionnez que ces couleurs svp)
RAL 9006 Argent
RAL 7016 Anthracite
RAL 9007 Argent Aluminium
DB703 Gris perlé foncé
7048 Gris perlé
RAL 9010 Blanc
Autres sur consultation

Voici le système de tringle qu'il faudra fixer à l'intérieur de votre logement.

Référence produit : 229025 -

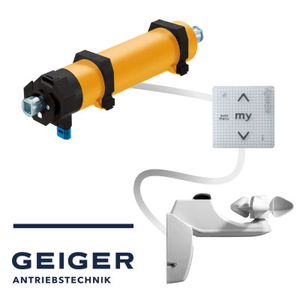

Le moteur Geiger est un moteur filaire de grande qualité aux fins de courses mécaniques.
Il est livré avec l'interrupteur Smoove Uno qui permet de faire monter et descendre le BSO.
En appuyant sur la touche du bas, le BSO descend les lames fermées à la verticale jusqu'en bas. En appuyant sur la touche du haut, le BSO remonte les lames à l'horizontal jusqu'en haut.
En faisant des petits appuis sur les boutons vous orientez les lames comme vous voulez, à n'importe quelle hauteur que vous voulez.
Le moteur Geiger est un moteur filaire de grande qualité aux fins de courses mécaniques.

Moteur radio IO SOMFY avec télécommande Situo 1 IO Pure

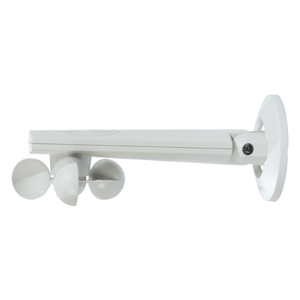

L'Eolis WireFree Io est un anémomètre (capteur de vent tout simplement). Grâce à lui, sécuriser vos brises soleil en les remontant automatiquement quand la vitesse du vent dépasse une certaine vitesse.
- Garantie 2 ans : moteur
- Moteur filaire GIEGER ,
- Radio SOMFY IO
- Fixé
- Encastrée
- Z90
