Zemní potrubí DN200 pro vzduchem chlazený výměník tepla země-vzduch - HELIOS

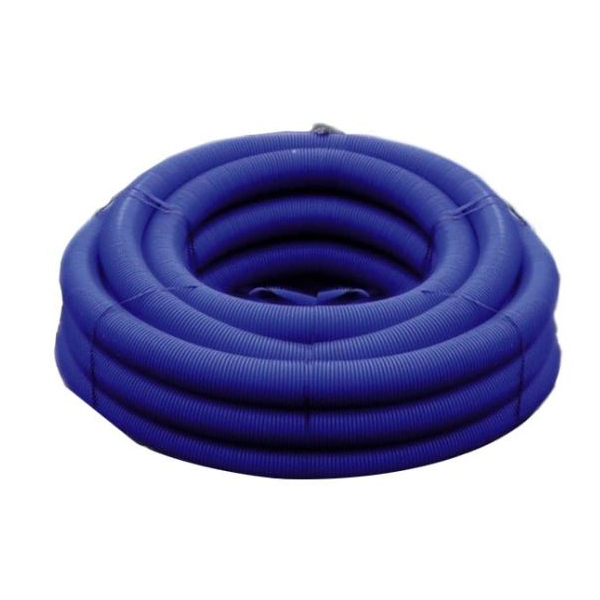

Podzemní objímka LEWT-E HELIOS pro kanadský vrt

Tento geotermální kolektor, používaný pro kanadské nebo provensálské vrty, je vyroben z polyethylenu potravinářské kvality. Neuvolňuje žádná rozpouštědla ani jiné těkavé organické sloučeniny (VOC).

Referenční číslo 93936 = 25 metrů

Referenční číslo 83632 = 50 metrů

• Maximální průtok vzduchu : 300 m³/h
• Struktura : zvlněná zvenku a hladká zevnitř, usnadňuje instalaci a čištění a optimalizuje proudění vzduchu.
• Konstrukce : speciálně navrženo pro zakopání, splňuje normu SN 6 dle EN ISO 9969, zaručuje vysokou odolnost vůči tlaku a mimořádnou trvanlivost.
• Shoda : Splňuje normy DIN-EN 50086-2-4 a DIN EN 1610: 1997, což zajišťuje bezpečnou a trvanlivou instalaci.

Instalace geotermálního kolektoru (potrubí)

• Pískové lože : kolektor musí být instalován na zhutněném pískovém loži o minimální tloušťce 10 cm, s normální Proctorovou hustotou 95 %.
• Zakrytí : kolektor zakryjte hutněným pískem o zrnitosti 0-4 mm o tloušťce 20 až 30 cm, čímž zajistíte dobrou stabilitu a zabráníte poklesu.
• Hloubka : Pro zvýšení účinnosti je ideální instalovat do hloubky větší než 1,20 m. Čím větší hloubka, tím lepší tepelná účinnost.
• Délka pro rodinný dům : celková délka kolektoru musí být alespoň 40 m. Kolektor lze instalovat v jedné délce nebo ve dvou paralelních délkách spojených T-kusy na obou koncích, s dodržením minimální vzdálenosti 1 m mezi kolektory a zděnými prvky.
• Podmínky zásypu : zásypový materiál musí splňovat specifikace B1 nebo B4, jakož i A1 a A4 dle ATV A 127, odstavce 6.2 a 5.2.

U rodinného domu počítejte s celkovou délkou kolektoru alespoň 40 m. Kolektor lze instalovat v jedné délce nebo ve 2 paralelních délkách spojených T-kusy na obou koncích.

Doporučení Helios pro tento studniční kanál

• Příprava staveniště : Před instalací zkontrolujte, zda potrubí není poškozeno. Proveďte opatření, aby se zabránilo stojaté vodě na staveništi.
• Podmínky instalace : Abyste zabránili poškození, instalujte kolektor v období bez mrazu a trubku odviňte 24 hodin před instalací.
• Vodotěsnost : Zajistěte vodotěsnost spojů pomocí dodaných těsnění s krytím IP 67. Upozorňujeme, že prostup stěnou není vodotěsný proti stoupající podzemní vodě.
• Čištění a údržba : Z hygienických důvodů pravidelně čistěte geotermální kolektor.
