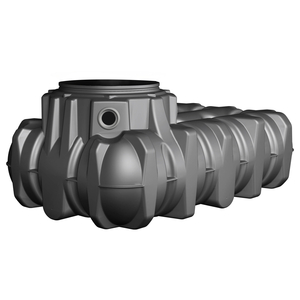

GRAF Cuve PLATINE Extra Plate 5000L

2979€60
Prix (HT) = 2483€00

En stock


Cette cuve sera livrée avec les accessoires ci dessous Merci de valider à chaque fois la sélection.
GRAF Cuve PLATINE Extra Plate 5000L, : Platine 5000 L
Platine 5000 L
Valider

GRAF Cuve PLATINE Extra Plate 5000L, : Avec mini dôme fixe 4 trous DN110
Avec mini dôme fixe 4 trous DN110
Valider

En savoir plus
Mini rehausse télescopique GRAF
Inclus Mini Réhausse passage piéton Platine (Ref 371010)
GRAF Cuve PLATINE Extra Plate 5000L, : Maxi Réhausse passage piéton Platine (Ref :371011)
Maxi Réhausse passage piéton Platine (Ref :371011)
+170€40
GRAF Cuve PLATINE Extra Plate 5000L, : Réhausse passage véhicule Platine (Ref :371052)
Réhausse passage véhicule Platine (Ref :371052)
+460€80
GRAF Cuve PLATINE Extra Plate 5000L, : Réhausse Béton sans couvercle béton Platine (Ref :371021)
Réhausse Béton sans couvercle béton Platine (Ref :371021)
+139€20
Valider

GRAF Cuve PLATINE Extra Plate 5000L, : Sans Pack Accessoires
Sans Pack Accessoires
GRAF Cuve PLATINE Extra Plate 5000L, : Pack n°1 : tuyau anti-remous + siphon + stop-rats (Ref :995012)
Pack n°1 : tuyau anti-remous + siphon + stop-rats (Ref :995012)
+121€20
GRAF Cuve PLATINE Extra Plate 5000L, : Pack n°2 : panier filtrant suspendu + siphon + stop-rats - Pour Mini Dôme (Ref :342026)
Pack n°2 : panier filtrant suspendu + siphon + stop-rats - Pour Mini Dôme (Ref :342026)
+216€00
GRAF Cuve PLATINE Extra Plate 5000L, : Pack n°3 : filtre Minimax-Pro + tuyau anti-remous + siphon - PLATINE (Ref :995129)
Pack n°3 : filtre Minimax-Pro + tuyau anti-remous + siphon - PLATINE (Ref :995129)
+444€00
Valider

GRAF Cuve PLATINE Extra Plate 5000L, Kit technique Jardin: Sans kit technique pour le jardin
Sans kit technique pour le jardin
GRAF Cuve PLATINE Extra Plate 5000L, Kit technique Jardin: Pompe en surface - JET (Ref :342010)
Pompe en surface - JET (Ref :342010)
+456€00
GRAF Cuve PLATINE Extra Plate 5000L, Kit technique Jardin: Pompe immergée - CONFORT (Ref :342011)
Pompe immergée - CONFORT (Ref :342011)
+744€00
Valider

GRAF Cuve PLATINE Extra Plate 5000L, Kit technique Habitat: Sans kit technique pour l'habitat (WC / machine à laver / jardin)
Sans kit technique pour l'habitat (WC / machine à laver / jardin)
GRAF Cuve PLATINE Extra Plate 5000L, Kit technique Habitat: Eco Plus - Pompe 15/4 (Ref :342014)
Eco Plus - Pompe 15/4 (Ref :342014)
+1776€00
GRAF Cuve PLATINE Extra Plate 5000L, Kit technique Habitat: Eco Plus - Pompe 25/4 (Ref :342021)
Eco Plus - Pompe 25/4 (Ref :342021)
+1920€00
GRAF Cuve PLATINE Extra Plate 5000L, Kit technique Habitat: PRO - Pompe 15/4 (Ref :342016)
PRO - Pompe 15/4 (Ref :342016)
+3000€00
GRAF Cuve PLATINE Extra Plate 5000L, Kit technique Habitat: PRO - Pompe 25/4 (Ref :342022)
PRO - Pompe 25/4 (Ref :342022)
+3204€00
GRAF Cuve PLATINE Extra Plate 5000L, Kit technique Habitat: PRO SILENTIO Press - Pompe 15/4 (Ref :342015)
PRO SILENTIO Press - Pompe 15/4 (Ref :342015)
+3204€00
GRAF Cuve PLATINE Extra Plate 5000L, Kit technique Habitat: PRO SILENTIO Press - Pompe 25/4 (Ref :342023)
PRO SILENTIO Press - Pompe 25/4 (Ref :342023)
+3360€00
Valider

Sous réserve de respecter les prescriptions de la notice d'installation.
30 ans
Valider
Livraison gratuite de votre cuve
Paiement en 4x sans frais avec Paypal
Mode de livraison

Caractéristiques Cuve Récupération Eau de pluie Platine :

- Installation Simple et Economique !
- Réservoir polyéthylène rotomoulé
- Contenance : 5000 L
- Inclus 4 percements DN110 + joints d'étanchéité
- Couvercle intégré à la rehausse Télescopique
- Regard Trou d'Homme : 600 mm
- Passage Piéton/Véhicule
- Garantie : 30 ans
- Légère et Pratique à Transporter
- Entretien/Contrôle Facile
- Option : Systèmes de Filtration et Pompage

Voir la description complète
FabricantGraf OrigineFrance ou Allemagne Volume de Cuve 5 000L Type de filtreEn option
  • Revenir en haut
  • Description
  • Notice
  • Vidéo
  • Détails des options
  • Caractéristiques
  • Avis clients

Facilitez-vous la vie avec la cuve de stockage d'eau de pluie Platine, la plus simple à installer du marché des cuves à enterrer

Cette ressource d'eau gratuite va vous faire faire des économies non négligeables, en plus de servir l'environnement

Si vous équipez votre cuve d'un système de filtration, vous pouvez même laver votre linge, l'utiliser pour vos sanitaires, ou laver votre voiture en plus d'arroser votre jardin.



Caractéristiques

Volume de cuve : 5000 L

Réf. : 390002

Poids : 240 kg

Longueur : 2890 mm

Largeur : 2300 mm

Hauteur : 950 mm

Hauteur totale : 1265 mm

Bien choisir sa cuve de récupération d'eau de pluie

Pour être accompagné gratuitement dans le choix de votre installation, notre équipe est à votre côté.

Remplissez ce formulaire d'information et sous 24 heures maximum, nous revenons vers vous.

Je veux être recontacté

Découvrez la Cuve Platine Extra Plate spéciale eau de pluie de la marque GRAF

Volume adapté à vos besoins

Avec le modèle de cuve Platine extra plate, gagnez en autonomie sur vos consommations en eau : ce modèle de réservoir propose une contenance de 1,5 m³ à 7,5 m³. (1500 litres à 7500 litres)



Légèreté de la cuve : un poids qui facilite la vie

Maniez-la aisément ! Extrêmement légère, avec ses 82 à 380 kg, elle permet un gain de 2000 à 4 000 kg par rapport à une cuve béton. Grâce à son faible poids, vous pouvez la porter en la main en étant 2 à 6 personnes ou avec un petit engin de chantier.



Contrôle et nettoyage simples

Le contrôle et le nettoyage de votre citerne plate n'aura jamais été aussi facile. Le réservoir Platine est doté d'un regard à trou d'homme de 600 mm et d'une paroi lisse interne pour faciliter son nettoyage et son contrôle.

Cuve de qualité garantie

Sa garantie de 30 ans vous offre une tranquillité d'utilisation sur la durée. À cet effet, nous vous recommandons de bien respecter la notice de pose.



Cuve économique à l'installation

Vous gagnez un temps et un coût précieux lors de sa mise en place. Son plus ? C'est son ergonomie extra plate et sa hauteur maximale de moins de 1,70 mètre d'enfouissement. Vous faites le gain de 80 % d'excavation de terre en moins qu'avec une cuve cylindrique.



Pour une ressource en eau à disposition toute l'année

Pratique, économique, adaptable aux besoins et écologique, le récupérateur d'eau de pluie Platine Extra Plate est la cuve confort par excellence.

Il vous permet de bénéficier d'eau toute l'année pour vos usages domestiques comme laver votre linge, éviter d'utiliser de l'eau potable pour vos sanitaires et pouvoir arroser votre jardin avec de l'eau filtrée et non traitée.

Grâce au stockage de l'eau de pluie, vous échappez potentiellement aux arrêtés préfectoraux d'interdiction d'arroser ou de la voiture. Ainsi, vous tendez potentiellement vers l'autonomie en la stockant, sans qu'elle ne s'infiltre dans le sol.

Bon à savoir et à prévoir

  • Pour un confort maximal, nous vous proposons tous les Kits Jardin, Habitat, et Accessoires dédiés à ce réservoir en options. Ils sont à commander séparément de la cuve (proposés dans le menu déroulant) ou disponibles en Kit complet dans les catégories dédiées sur le site internet.
  • Volumes plus grands (10 ou 15 m³) disponibles avec le modèle Platine XL ou en jumelant 2 cuves de même volume.
  • Bien prévoir le déchargement de la cuve quand elle arrive chez vous.
  • Si vous souhaitez un pré-perçage des cuves à un autre endroit que dans les endroits prévus à cet effet (voir documentation), il est important de nous en informer.
  • Passage véhicule possible avec le couvercle adapté (prévoir une réhausse fonte dédiée et suivre les prescriptions d'enfouissement de la notice technique).

Installation de la cuve Platine Extra Plate :



80 % d'excavation en moins par rapport à une cuve cylindrique

(Par rapport à une cuve cylindrique verticale de 3000 litres (hauteur 1,90 m - diamètre 2,20 m).)

Ce qui représente environ 150 brouettes de moins à évacuer !
Le calcul du volume de la fouille tient compte d'un lit de pose de 10 cm, d'un espace de 50 cm autour de la cuve et d'une pente de 45°.

Platine 3000L

Profondeur d'enfouissement réduite :
espace minimum entre les parois de la cuve et de la fosse

Fouille : env. 7,6 m3

Cuve cylindrique 3000L

Fouille : env. 49 m3 *

Les cuves GRAF sont issues d'un savoir-faire de plus de 45 ans.

Pour une expérience utilisateur optimale et vous garantir le meilleur de la cuve d'eau de pluie, sa conception a été spécialement prévue pour :

  • faciliter son accès au contrôle, au nettoyage
  • apporter une qualité exigeante de son plastique dédié à la solidité de la cuve.

Conçue avec le plus grand soin, la cuve Platine est résistante, légère, écologique, économique et quasiment invisible, car enterrée. Elle vous apportera un confort d'utilisation et d'installation optimal.



Pour vous aider à déterminer le bon volume pour votre citerne plate, découvrez notre article ainsi que le lien vers un calculateur personnalisable. Ainsi, vous calculez en quelques clics le nombre de litres pour récupérer le volume d'eau de pluie adapté à votre utilisation et votre région.

Questions fréquentes sur la cuve Graf Platine

Quel est le prix de la livraison ?

Pour connaitre le prix du transport, le plus simple est de mettre les produits dans le panier puis d'aller à la page suivante pour vérifier son contenu. Les modalités de livraison sont indiquées à cet endroit. Vous pouvez ensuite accéder à la page suivante, remplissez les champs et enregistrer votre panier comme devis.

Pour la France métropolitaine, la livraison est gratuite (sous réserve d'évolution au 27/09/2022). Pour les autres pays, précisez bien le lieu de destination pour connaitre le prix correspondant. Par ailleurs, on livre dans toute l'Europe et la Suisse.

Comment se passe le déchargement de la cuve ?

C'est au client final de prévoir les moyens de levage pour la sortir du camion. Le produit est sous votre responsabilité, comme pour tous les déchargements de citernes.

Vous avez une question ?





Quels sont les accessoires disponibles ?

Pompe, filtre, traitement de l'eau : retrouvez l'ensemble des produits complémentaires sur notre site.

Notice

Détails des options

GRAF Cuve PLATINE Extra Plate 5000L, : Platine 5000 L
Modèle de cuve
Platine 5000 L

Caractéristiques :
Volume : 5 000 L
Longueur : 2890 mm
Largeur : 2300 mm
Hauteur : 1315 mm

GRAF Cuve PLATINE Extra Plate 5000L, : Avec mini dôme fixe 4 trous DN110
Dôme PLATINE
Avec mini dôme fixe 4 trous DN110

Mini dôme faible hauteur (31cm) pour gagner en profondeur d'enfouissement.

Livré avec un joints d'étanchéité Platine à installer entre le dôme et la rehausse téléscopique.

4 Percements équipés de joints à lèvres pour faciliter les raccordements en DN110 :

  • Percement trop plein situé 8cm plus bas
  • 1 percement destiné à l'arrivée d'eau de pluie
  • 2 autres percements destinés en option à un départ fourreau vers la maison pour acheminer un tuyau de soutirage ou l'arrivée d'une alimentaion électrique, au départ fourreau pour acheminer un tuyau vers un autre point de soutirage dans le jardin.
Mini rehausse télescopique GRAF
Réhausse télescopique
Inclus Mini Réhausse passage piéton Platine (Ref 371010)

Permet un remblaiement de 45 à 65 cm de terre sur la cuve

Poids max sur le couvercle : 150 kg

Accepte une correction de 5° pour permettre un ajustement au millimètre près avec la surface du terrain.

Avec sécurité enfants.

Couleur : vert.

Idéale pour une utilisation jardin

GRAF Cuve PLATINE Extra Plate 5000L, : Maxi Réhausse passage piéton Platine (Ref :371011)
Réhausse télescopique
Maxi Réhausse passage piéton Platine (Ref :371011)

45 à 75 cm de terre sur la cuve

Accepte une correction de 5° pour permettre un ajustement au millimètre près avec la surface du terrain.

Avec sécurité enfants.

Couleur : vert.

Idéale pour une utilisation habitat.

GRAF Cuve PLATINE Extra Plate 5000L, : Réhausse passage véhicule Platine (Ref :371052)
Réhausse télescopique
Réhausse passage véhicule Platine (Ref :371052)

Permet un remblaiement de 70 à 75 cm de terre sur la cuve

Passage véhicules. Poids max sur le couvercle  : 2.2t

Couvercle Classe B avec sécurité enfants.

Accepte une correction de 5° pour permettre un ajustement au millimètre près avec la surface du terrain.

Couleur : noir

GRAF Cuve PLATINE Extra Plate 5000L, : Réhausse Béton sans couvercle béton Platine (Ref :371021)
Réhausse télescopique
Réhausse Béton sans couvercle béton Platine (Ref :371021)

70 à 75 cm de terre sur la cuve

Passage véhicules et camions.

Pour couvercle en fonte ou en béton.

Accepte une correction de 5° pour permettre un ajustement au millimètre près avec la surface du terrain.

Idéale pour surface goudronnée.

GRAF Cuve PLATINE Extra Plate 5000L, : Pack n°1 : tuyau anti-remous + siphon + stop-rats (Ref :995012)
Pack accessoires PLATINE
Pack n°1 : tuyau anti-remous + siphon + stop-rats (Ref :995012)

(Ref :995012)

En complément d'un filtre externe

Comprenant :

1 tuyau anti-remous avec sabot
1 siphon de trop-plein
1 stop-rats (grille anti-nuisibles)

GRAF Cuve PLATINE Extra Plate 5000L, : Pack n°2 : panier filtrant suspendu + siphon + stop-rats - Pour Mini Dôme (Ref :342026)
Pack accessoires PLATINE
Pack n°2 : panier filtrant suspendu + siphon + stop-rats - Pour Mini Dôme (Ref :342026)

(Ref :342026)

Pour surface de toiture inférieure à 200 m²

Utilisation jardin et habitat
Pouvoir de récupération 100 %
panier filtrant intégré à la cuve Platine.
Idéal pour une récupération totale
(100 %) de l'eau et un rejet en  infiltration ou au réseau.

Comprenant :

1 panier filtrant avec système de suspension (traverse + chaînettes)
1 siphon de trop-plein
1 stop-rats (grille anti-nuisibles)

GRAF Cuve PLATINE Extra Plate 5000L, : Pack n°3 : filtre Minimax-Pro + tuyau anti-remous + siphon - PLATINE (Ref :995129)
Pack accessoires PLATINE
Pack n°3 : filtre Minimax-Pro + tuyau anti-remous + siphon - PLATINE (Ref :995129)

(Ref :995129)

Pour surface de toiture inférieure à 350 m²

Utilisation jardin et habitat
Autonettoyant

Filtre Minimax-Pro intégré à la cuve Platine (autonettoyant).
Idéal si vous optez pour une solution nécessitant le minimum d'entretien (dispositif de nettoyage en option) et un grand pouvoir de récupération (95 %).
Le trop-plein du filtre et de la cuve sont uniquement en rejet au réseau (pas en infiltration).

Comprenant :

1 filtre Minimax-Pro interne (breveté)
1 tuyau anti-remous avec sabot,
1 siphon de trop-plein (système empêchant l'entrée de petits rongeurs dans la cuve)
1 manchette de fixation amovible (brevetée)

GRAF Cuve PLATINE Extra Plate 5000L, Kit technique Jardin: Pompe en surface - JET (Ref :342010)
Kit technique Jardin
Pompe en surface - JET (Ref :342010)

(Ref :342010)

Comprenant :

  • Pompe de surface Jet 700
  • Set de raccordement pompe/regard (avec 1 m de tuyau PVC)
  • Regard de raccordement interne
  • Regard de raccordement externe
  • Set de tirage 12,5 m - 25 mm (1")



Regard de raccordement externe pour cuve CARAT :

Regard de raccordement interne pour cuve PLATINE :

GRAF Cuve PLATINE Extra Plate 5000L, Kit technique Jardin: Pompe immergée - CONFORT (Ref :342011)
Kit technique Jardin
Pompe immergée - CONFORT (Ref :342011)

(Ref :342011)

Comprenant :

  • Pompe électrique NiRo 40
  • Regard de raccordement interne
  • Regard de raccordement externe
  • Set de tirage avec crépine et flotteur
  • Tuyau de tirage pression



Regard de raccordement externe pour cuve CARAT :

Regard de raccordement interne pour cuve PLATINE :

GRAF Cuve PLATINE Extra Plate 5000L, Kit technique Habitat: Eco Plus - Pompe 15/4 (Ref :342014)
Kit technique Habitat
Eco Plus - Pompe 15/4 (Ref :342014)

(Ref :342014)

Comprenant :

  • Coffret Aqua-Center Basic avec pompe Superinox
  • Set de tirage avec crépine et flotteur
  • Passe mur DN 110
  • Set de marquage (eau non potable)
  • Tuyau de pression 12 m - 6 bars - 25 mm (1")
  • V2A Swith-Control : support pour tuyau de tirage et câble sonde
GRAF Cuve PLATINE Extra Plate 5000L, Kit technique Habitat: Eco Plus - Pompe 25/4 (Ref :342021)
Kit technique Habitat
Eco Plus - Pompe 25/4 (Ref :342021)

(Ref :342021)

Comprenant :

  • Coffret d'alimentation avec pompe Superinox 25/4
  • Set de tirage avec crépine et flotteur
  • Passe mur DN 110
  • Set de marquage "eau non potable"
  • Tuyau de pression 6 bars 1"
GRAF Cuve PLATINE Extra Plate 5000L, Kit technique Habitat: PRO - Pompe 15/4 (Ref :342016)
Kit technique Habitat
PRO - Pompe 15/4 (Ref :342016)

(Ref :342016)

Comprenant :

  • Coffret Aqua-Center Silentio avec pompe Superinox
  • Set de tirage avec crépine et flotteur
  • Dispositif de nettoyage automatique du filtre - buse + électrovanne - sans tuyau
  • Micro-filtre
  • Passe mur DN 160
  • Set de marquage (eau non potable)
  • Tuyau de pression 12 m - 6 bars - 25 mm (1")
GRAF Cuve PLATINE Extra Plate 5000L, Kit technique Habitat: PRO - Pompe 25/4 (Ref :342022)
Kit technique Habitat
PRO - Pompe 25/4 (Ref :342022)

(Ref :342022)

Comprenant :

  • Coffret Aqua-Center-Silentio 25/4
  • Set de tirage avec crépine et flotteur
  • Passe mur DN 160
  • Dispositif de nettoyage automatique du filtre
  • Micro filtre
  • Set de marquage "eau non potable"
  • Tuyau de pression 6 bars 1"
GRAF Cuve PLATINE Extra Plate 5000L, Kit technique Habitat: PRO SILENTIO Press - Pompe 15/4 (Ref :342015)
Kit technique Habitat
PRO SILENTIO Press - Pompe 15/4 (Ref :342015)

(Ref :342015)

Comprenant :

  • Coffret Aqua-Center Silentio Press avec pompe Superinox et pompe d'évacuation 300 A
  • Dispositif de nettoyage automatique du filtre - buse + électrovanne - sans tuyau
  • Micro-filtre
  • Passe mur DN 160
  • Set de marquage (eau non potable)
  • Tuyau de pression 25 m - 25 mm (1")
GRAF Cuve PLATINE Extra Plate 5000L, Kit technique Habitat: PRO SILENTIO Press - Pompe 25/4 (Ref :342023)
Kit technique Habitat
PRO SILENTIO Press - Pompe 25/4 (Ref :342023)

(Ref :342023)

Comprenant :

  • Coffret Aqua-Center-Silentio Press 15/4
    (avec pompe Superinox + pompe d'évacuation)
  • Dispositif de nettoyage automatique du filtre
  • Micro filtre
  • Passe mur DN 160
  • Set de marquage "eau non potable"
  • Tuyau de pression 1"
Caractéristiques
Fabricant
Graf
Origine
France ou Allemagne
Modele cuve
Plate
Piece recuperation et retention eau de pluie
Cuve
Volume de cuve
  • 5000 L
GRAF - Cuve à enterrer
Type de filtre
  • En option
Trouver un produit similaire
Question

Vous avez une question ?





Avis

Aucun avis pour le moment

Question

Vous avez une question ?





2979€60
Prix (HT) = 2483€00

En stock
