Gem 20%
Forsænket Justerbar Brise Soleil
Skriv en anmeldelse
048-BSO-Z90-encastre-ST

Forsænket Justerbar Brise Soleil

From:
375€62
469€52
Pris (uden Moms) = 313€02

5 uger
lacentrale-eco-habitat-durable
BSO : 20% discount (25% from 1200€, 30% from 2400€)
Tilføj til favoritter Print product details (pdf)
Validering, overvagning og stotte
Betaling: 4x gratis
Leveringsmetode
  • Leveres uden lukkeplade
  • Nem og økonomisk installation
  • Skal indstøbes i en murkasse, en lambrequin eller i isolering udefra
Voir la description complète
OprindelseEuropa ProducentLacentrale-eco Type af metalpladerUdvendig persienne uden daekplade Type lamelZ90 Largeur maximum (L)4500 Hauteur maximum (H)4500
  • Tilbage til toppen
  • Beskrivelse
  • Dokumentation
  • Video
  • Oplysninger om valgmuligheder
  • Funktioner
  • Kundeanmeldelser
Beskrivelse

Solcremen, der passer perfekt ind i din facade

Justerbar solsejl designet til at blive indbygget i en murkasse, en snedkerkasse, en lambrequin eller i isolering udefra.

Denne model leveres uden lukkeplade.

Det er den enkleste model i serien, som leveres med et beslag til vægmontering eller direkte i overliggeren. Det nyder godt af fremragende værdi for pengene for en bso;

Meget nem at installere og meget økonomisk. Justerbar Brise-Soleil (BSO) med kablet motorisering eller Somfy RTS-radio kompatibel med hjemmeautomatiseringssystem.

600mm < Bredde < 4500mm

500mm < Højde < 4500mm

forsænket justerbar solskærm

Solcremer integreret i bygningens facade

Også kaldet persienne, retter brise-sålen sine 90 mm lameller for at blokere for solens stråling om sommeren, mens den bevarer tilstrækkeligt lys.

Med en forsænket BSO undgår du sommeroverophedning , samtidig med at du beholder naturligt og blødt lys i dit interiør. Den udvendige persienne er den perfekte udvendige solbeskyttelse, der kombinerer design og æstetik.

Spar energi ved at undgå energikrævende aircondition. Din solcreme giver dig mulighed for at kontrollere solens stråler!

Den integrerede, robuste og stilfulde bso

BSO Z90 lamel med lyddæmpende pakning

  • Lamellerne er fremstillet i profileret aluminium med en tykkelse på 0,42 mm og en bredde på 92,5 mm. Evne til næsten helt at lukke persienner i modsætning til persienner med traditionelt formede lameller. Lamellerne er forsynet med en lyddæmpende pakning for at reducere støj, når de er helt lukkede.
  • Blade dækket med en lakeret belægning, der garanterer modstand mod dårligt vejr.
  • Lameller vedligeholdt af Hagofix ® System - polyesterfibre dobbelt forstærket med aramid (bruges især til fremstilling af skudsikre veste), der bruges til tekstilbåndene, der understøtter lamellerne. Disse materialer er meget modstandsdygtige over for strækning og ridser, stabiliseres af en termisk proces og er modstandsdygtige over for UV-stråler og andre atmosfæriske forhold. Tekstil er mere modstandsdygtigt end kabelsystemer, der korroderer over tid!

Den 90 mm klinge beskytter dig mod solen, og dens sidste vægtede klinge sikrer den statiske vedligeholdelse af hele

Z90 justerbar solskærms lamelprofil af solskærmen

BSO klinger vinkler, som du ønsker, i enhver højde

Installationen af skyggegardiner er et svar på termiske regler fra 2012 og 2020 og især behovet for gratis solenergi om vinteren og samtidig beskytte mod de lodrette solstråler om sommeren.

Solafskærmning anbefales kraftigt, hvis du ikke har "solhætter" over dit snedkerarbejde.

Afhængig af lamellernes orientering kan brise-sålen lukke op til 90% af det udvendige lys ind.

I lukket position er et gardin ikke et mørklægningssystem for at have fuldstændig mørke i rummet. Den foreslåede BSO kan ikke betragtes som et sikkert lukkesystem for forsikring, fordi det er muligt at løfte lamellerne i hånden.

Denne defekt er en kvalitet, fordi den virkerMarkisen forbliver enkel og holdbar uden risiko for fastklemning.

Her er højden på pakken og det lukkeark, der vil blive leveret, afhængigt af den samlede højde, du vil have angivet i "højde"-feltet:

BSO foldet fortelt højde

Den højde, du angiver, vil være produktionshøjden, derfor den samlede højde af persiennen.

integrationssektion af en forsænket BSO

Valg af BSO motorer

Du kan vælge GEIGER-kablet motor (kendt tysk mærke), som kommer med Uno Smoove-kontakten fra Somfy. Med den kablede motor er endestopkontakterne allerede indstillet (mulighed for at efterjustere dem).

Du kan også vælge SOMFY RTS eller IO radiomotor, som vil blive leveret med en Telis 1 MODULIS fjernbetjening. Det centrale hjul på fjernbetjeningen er en reel bekvemmelighed til at variere orienteringen af knivene med spidsen af din tommelfinger.

Vi anbefaler radiomotoren til store dimensioner for at koble din BSO med en vindsensor og dermed automatisk hæve forteltet i dit fravær. Produktet er robust, men ved bredder på 3 til 4 meter er det bedre at være forsigtig.

Farvepaletten opfylder alle dine ønsker

Her er udvalget af tilgængelige farver, som nu er tilføjet RAL 9005 (en ny moderigtig sort, som i stigende grad erstatter den antracitgrå RAL 7016). For en specifik RAL, kontakt os venligst, men merværdien er vigtig, derfor skal den undgås.

Her er de to måder at fastgøre dine dias på: direkte i væggen eller forskudt med fastgørelsen på rammen af dit vindue

fastgørelse af BSO-rutsjebaner

Montering til vinduesrammen via forbindelsesbeslaget bør anvendes, hvis du ikke kan bore i væggen. Vi står altid til rådighed, hvis du ønsker information om montering af disse persienner.

Fastgør blot plankepakken med monteringsbeslagene for hurtig montering:

Fastgør arket med nitter til dette beslag, før du kommer til at fastgøre beslaget og den elastiske støtte i overliggeren direkte. Så kommer du til at fastgøre skinnen med motoren i den elastiske støtte.

Klik her for at se videoen af fastgørelse af pakken med knive i beslaget

Equerre de support du moteur du brise soleil orientiable BSO Z90

Sådan installeres brise-sålen i en termisk isolering udefra

Til denne type montering skal du vælge brise soleil uden lukkeplade , for normalt vil din BSO være skjult i tykkelsen af isoleringen, hvis den er mindst 160 mm. Vær forsigtig, dette vil uundgåeligt generere en termisk bro. Ellers kan man lægge 20 mm isolering mellem beslag og væg, og tage en BSO med lukkeplade .

Ved montering på facaden i termisk isolering udefra fastgøres beslaget, der holder lamelpakken, til facaden over din vinduesramme.

  • Den samlede højde af din udvendige persienne vil, når den bestilles, være lig med højden af dit færdige karm/maleri/vindueshul, hvortil tilføjes "Kassens højde" (se billedet ovenfor). Fordi den samlede højde af BSO'en til bestilling faktisk er lig med den synlige del + den skjulte del i ITE'en. I denne konfiguration skal du have mindst en isoleringstykkelse på 160 mm. (140 mm kvadrat + mindst 20 mm isolering foran, som du vil lægge belægningen på).
  • Med "Vægmonteringsguiden": Bredden på din udvendige persienne vil være lig med bredden på dit færdige maleri minus 5 mm. "Vægmonteringsguiden" skal bruges, men vær omhyggelig med at vælge det passende stik, der skal modtage skruen. Du bliver nødt til at sætte din BSO efter at have lavet din belægning om.

Hvordan installerer man en motoriseret justerbar solcreme til et 6m bredt skydevindue?

Til denne type installation skal du vælge brise soleil uden lukkeplade, fordi din BSO normalt vil være indlejret i en boks med firkantet bund.

Generelt er en sådan skydedør lavet af aluminium og vil være sammensat af 3 eller 4 lige store blade. Målet er at undgå at have en central rutsjebane. Lad os se, hvordan man organiserer BSO'erne på sådan en skydedør:

  • Til en skydedør (3 skinner) 6 m bred med 3 blade har du 3 fag på 2 m. Du kan derefter gøre:
    • i 2 BSO ved at sidestille en på 4 m og en på 2 m
    • i 3 BSO'er ved at sidestille tre 2 m BSO'er
  • For en skydedør (2 skinner) 6m bred i 4 blade á 1,5m åbner du på midten. Derfor råder vi dig derfor til at sætte en BSO på hver side af 1,5 m og en stor central på 3 m. Dette vil lave tre solcremer til din glidende bugt.

Med en Somfy radiomotor har du en fjernbetjening pr. solskærm. Vi råder dig til også at tage en 4-kanal til at styre de tre eller fire persienner samtidigt. Forbindelsen mellem BSO'erne vil blive lavet ved hjælp af den dobbelte guide, holdt på et stålrør eller en plade, fastgjort til jorden og i kassen. Dette rør eller fad kan leveres af Lacentrale-eco.

Tæl hundrede euro pr. styk pr. tube, maling og behandling inkluderet. Og så har du en kvalitetsinstallation, som vi opnår, når vi sælger vores BSO med installation i Rhône-Alpes.

somfy motoriseret justerbar solsejl

Dokumentation

Notice Installation Z90 (download)

Video til Forsænket Justerbar Brise Soleil
Vidéo installation BSO

Vidéo installation BSO

comment installer / monter un BSO (brise soleil orientable) lame Z de 90 mm à encastrer ?

présentation du BSO lame Z

Detaljer om mulighederne

Manivelle
Motorisering
Uden motor med krumtap (maks. 9m²)

Her er stangsystemet, der skal rettes inde i din bolig.

Forsænket Justerbar Brise Soleil, : Set Système solaire ELERO
Motorisering
Set Système solaire ELERO

Ce set est composé de :

- moteur JA04 Soft DC 4Nm à 8m²

- recepteur Combio-868 JA DC 10Nm

- Unité énergétique DC Solar

- Quickconnect, IP65

Récepteur Radio COMBIO-868 Elero (download)

Télécommande SoloTel2 (EN) (download)

Forsænket Justerbar Brise Soleil, Ekstra sensorer og fjernbetjeninger: Eolis WireFree IO- to-vejs vindsensor til facade (batteridrevet)
Ekstra sensorer og fjernbetjeninger
Eolis WireFree IO- to-vejs vindsensor til facade (batteridrevet)

Eolis WireFree Io er et anemometer (blot en vindsensor). Takket vaere den kan du sikre dine solskaerme ved automatisk at kore dem op, nar vindhastigheden overstiger en bestemt hastighed.

Forsænket Justerbar Brise Soleil, : 20x20 mm glideskinner fastgjort til vaeggen
Støtte til glidebane
20x20 mm glideskinner fastgjort til vaeggen

(X Hvis L=3,3m, og hvis 4,6 Sa = 0)

Forsænket Justerbar Brise Soleil, : 20x20 mm forskudte faste lobere (50-70 mm)
Støtte til glidebane
20x20 mm forskudte faste lobere (50-70 mm)

Forsænket Justerbar Brise Soleil, : 20x20 mm objektglas i gips
Støtte til glidebane
20x20 mm objektglas i gips

(X Hvis L=3,3m, og hvis 4,6 Sa = 0)

Forsænket Justerbar Brise Soleil, : SELVSTSTANDENDE BSO med styrer (39,1x20 mm)
Støtte til glidebane
SELVSTSTANDENDE BSO med styrer (39,1x20 mm)

Glidninger til vaeggen er obligatoriske

Funktioner
Oprindelse
Europa
Producent
Lacentrale-eco
Résistance au vent
  • Classe 1 - 30 km / h ,
  • Classe 2 - 40 km / h ,
  • Classe 3 - 45 km / h ,
  • Classe 4 - 60 km / h
Garanti
  • 2 ars garanti
Largeur maximum (L)
4500
Hauteur maximum (H)
4500
Kontroltype (lukker)
  • Moteur filaire GIEGER ,
  • SOMFY IO-radio
Persienner og persienner
Fastsaettelse af
  • Rettet
Installation
  • Forsaenket
Type af metalplader
Udvendig persienne uden daekplade
Type lamel
  • Z90
Find lignende produkt
Anmeldelser
4.9 ud af 5
Anmeldelser
Stars
88%
Stars
13%
Stars
0%
Stars
0%
Stars
0%
Pierre M***
Kommentar

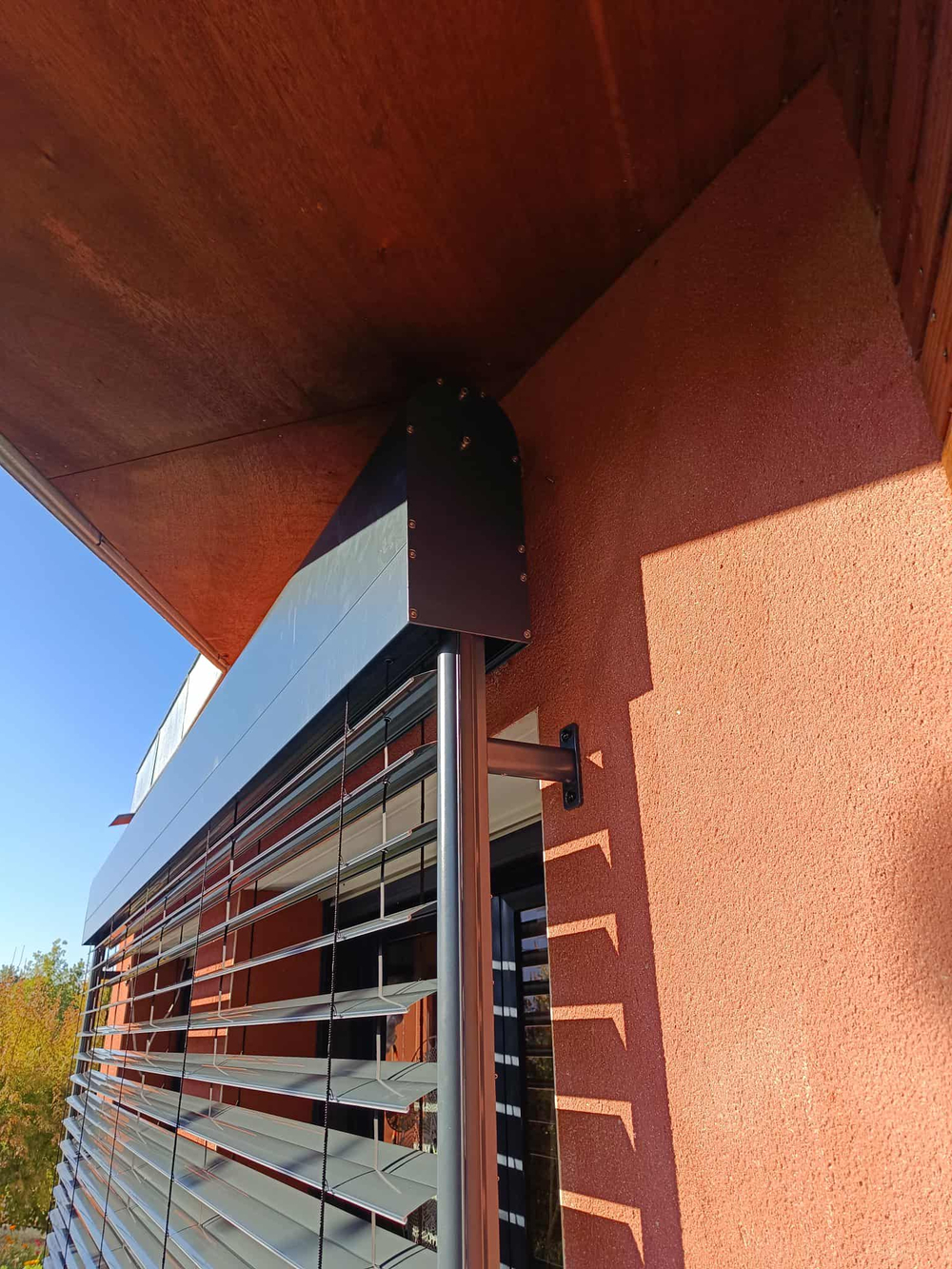

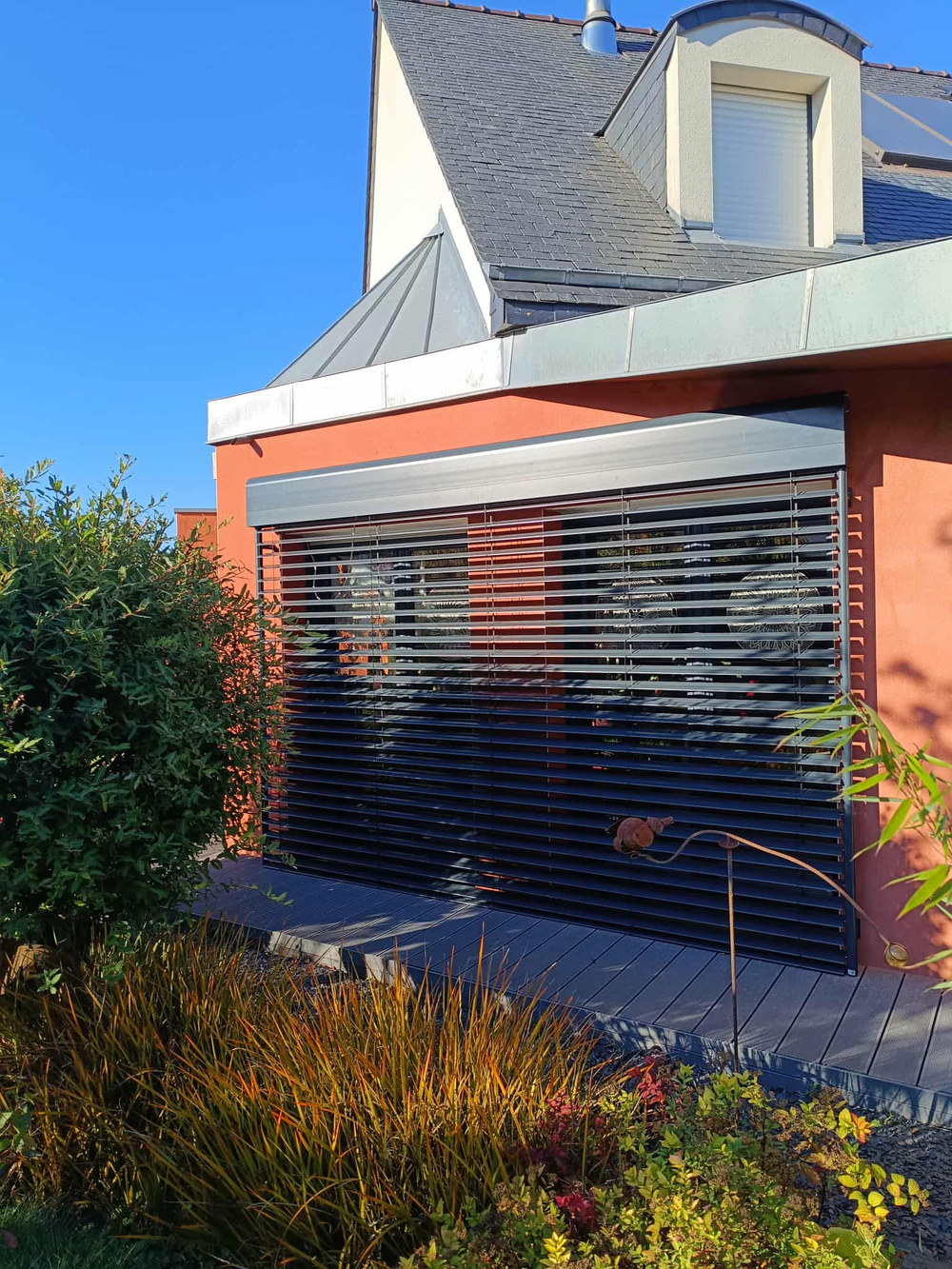

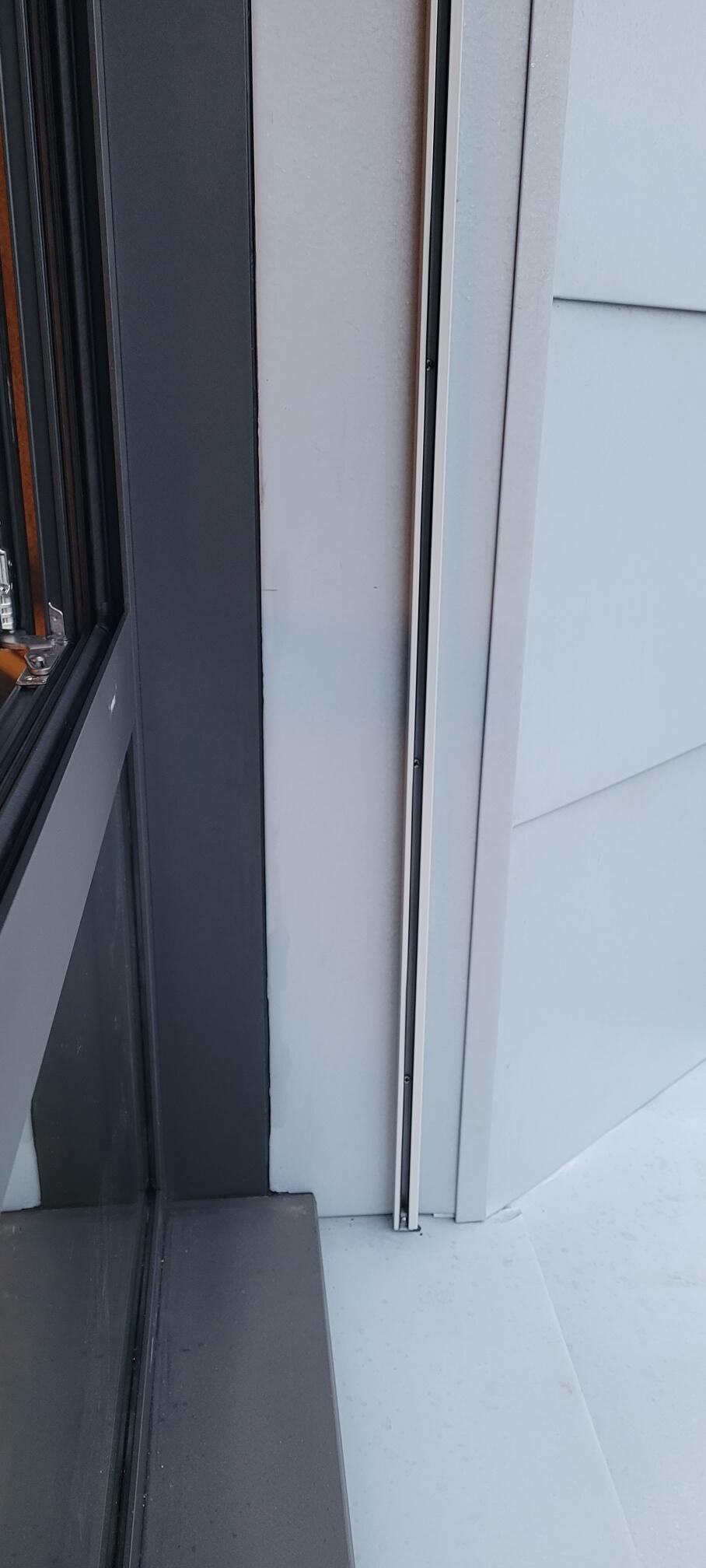

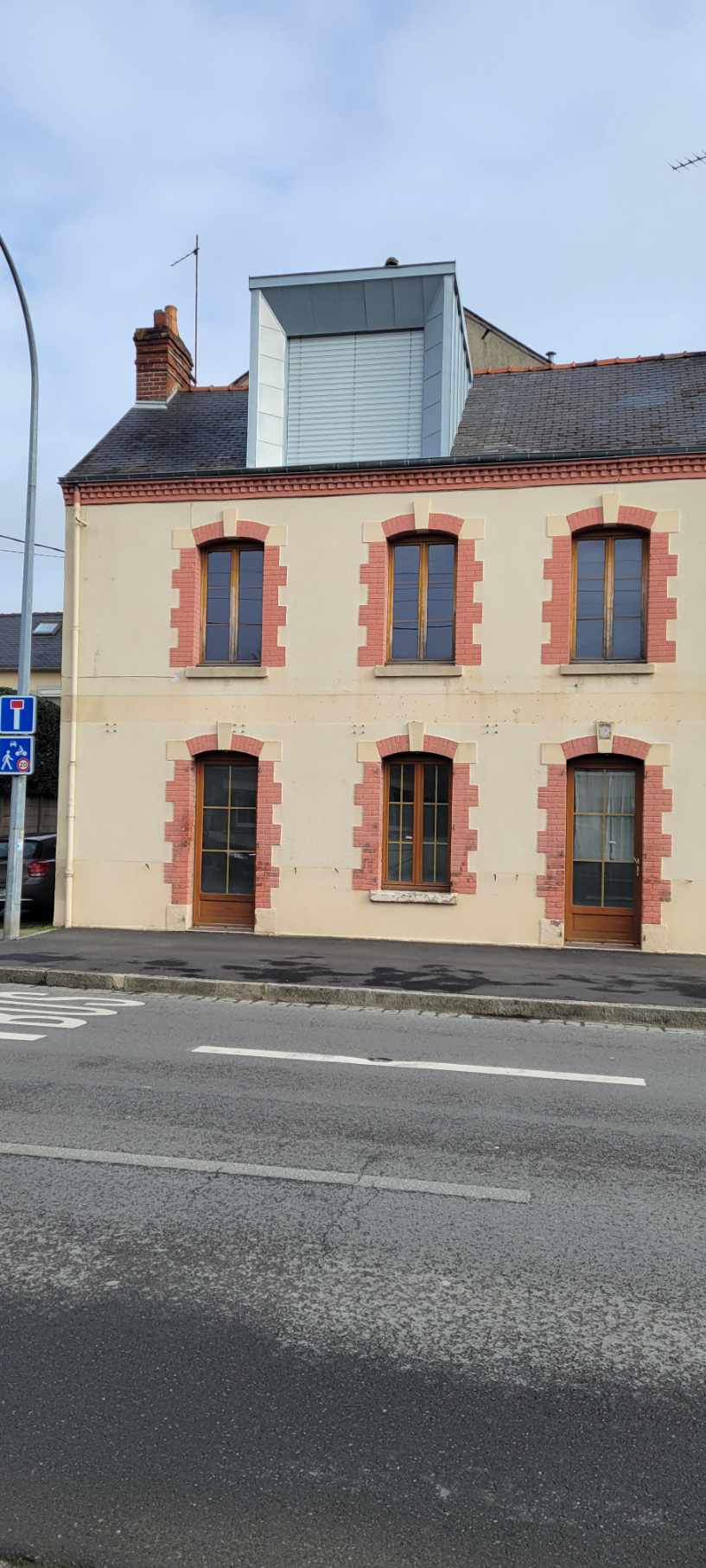

Ci-joint quelques photos de la ré-hausse du coffre de mon volet roulant: j'ai remonté sa face inférieur avec un tasseau de 60 (photos avant-après)
Le vide de maçonnerie dépassait un peu de part et d'autre de la fenêtre: j'en ai profité pour y glisser le rail du BSO afin de décaler la manivelle pour qu'elle ne gêne pas l'ouverture de la fenêtre. Ensuite, il suffit de percer le tasseau et la plaque de fermeture du caisson dans l'axe...
A noter que le mécanisme d'ouverture manuel dépasse un peu du rail du BSO: la hauteur de 60 est un minimum pour pourvoir le glisser; j'ai eu de la chance !.
Cordialement,
Pierre M***
Kommentar
Mon store est bien installé et bien horizontal. j'ai plutôt joué sur la longueur des fils d'orientation des lames pour redresser. Il rentre parfaitement entre ma fenêtre et mon volet roulant; j'espère que cela m'épargnera de recevoir une lettre de mon syndic...

Le montage s'est globalement bien passé et le plus compliqué était finalement de remonter un peu le bas du caisson de mon volet roulant pour limiter l'emprise sur la fenêtre: je suis très content du résultat. A noter que j'ai dû quand même re-régler la butée haute qui donnait une hauteur de paquet un peu trop importante
Un petit reproche concernant la longueur de la tige de manoeuvre manuelle qui est un peu courte pour une fenêtre. Ca va pour moi, je suis grand.

----> Merci pour ces photos et votre retour. C'est la première fois qu'un client intègre son store derrière un volet roulant ! Donc bravo pour cette intégration réussie dans votre coffre. Sachez que les butées sont toujours à régler. Pour le réglage des cordons c'est parfait si vous avez pu les ajuster. Pour la tige, elle fait toujours les 2/3 de la hauteur totale du BSO, donc effectivement ça peut être un peu court avec une allège à 1000mm comme vous.
Amandine
Kommentar
Bonjour,
Vos BSO existent-ils en version manuelle ou solaire svp?
Je n'ai pas d'arrivees électriques près de mes fenêtres...

==> Réponse Lacentrale-eco

Bonjour, nous pouvons vous proposer en devis spécifique des BSO en manoeuvre manuelle, par contre désolé nous ne proposons pas encore de version solaire.
RAVAUX
Kommentar
bonjour,
je possède des coffres terreal à fond arrondi déjà en place dans ma maçonnerie;
comment adapté la fixation à l'intérieur pou vos bso et ou je prends mes cotes et enfin comment fermer la sous face après pose bso ?
merci par avance

----> Bonjour, pour fixer un BSO il vous faut obligatoirement un fond (linteau) plat. Donc à vous de voir en fonction de la surface interne et des dimensions de votre caisson, ce que vous pouvez adapter. Les dimensions seront ensuite du fond plat (linteau) à l'appui de la fenêtre, donc la hauteur totale du brise soleil orientable. Et pour la sous face, c'est simple il n'y en a pas besoin car c'est un BSO qui est posé au centre de votre coffre. J'espère vous avoir aidé.
Charbonnier
Kommentar
Bonjour,

Proposer vous la possibilité de coupler plusieurs BSO pour couvrir une largeur de 7000mm (2x1750mm + 1 x 3500mm)?
Cdlt

----> Oui nous pouvons vous proposer cela. Ajouter les 3 BSO dans le panier puis validez votre commande en nous précisant lequel sera à droite, milieu , gauche. Comme une validation technique par téléphone sera faite nous ajusterons les cotes si nécessaire . Vous recevrez ensuite des doubles coulisses de BSO la ou il doit en avoir.

Bonne journée.
robard andre
Kommentar
deja des volets roulants ds coffres maconnerie, puis je integré le pare soleil ds ce coffre

Notre réponse :
Si votre coffre est à fond carré, oui cela doit être possible. A vérifier.
robard andre
Kommentar
comment ce comporte le brise soleil en cas de vent soutenu

Notre réponse :
Comme tout BSO à descente gravitaire, il va bouger. Si vous êtes exposé, il est préférable de mettre un capteur de vent qui fonctionne par radio avec un moteur somfy.
francis-bxxxxx@wanadoo.fr
Kommentar
bonjour quelle largueur maxi pour ce brise soleil.
Pour info mon besoin est 3800 mm de large et 2150 mm de hauteur

----- > la largeur maxi du BSO est de 4500mm
