Pergola bioclimatique lame 400

1. Vue d'ensemble d'une pergola autoportée :

Pergola bioclimatique lame 400 vue d'ensemble

2. Comment fonctionne la rotation des lames ?

a. Lames fermées

Côté de l'entraînement
Côté de palier



b. Lames avec la hauteur maximale de l'entraînement du moteur

Côté de l'entraînement
Côté de palier



c. Lames ouvertes

Côté de l'entraînement
Côté de palier



d. Mécanisme de rotation des lames

Côté de l'entraînement



3. Comment monter une pergola adossée ?

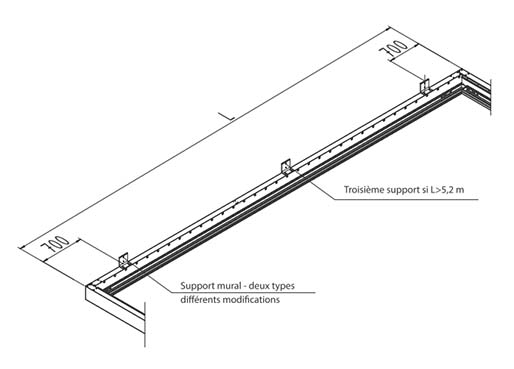

Fixation murale des barres longitudinales

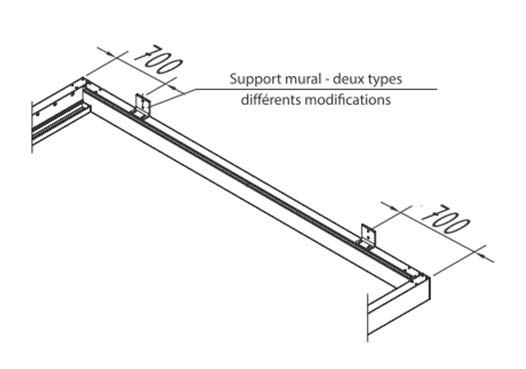

Fixation murale des barres transversales



Supports muraux

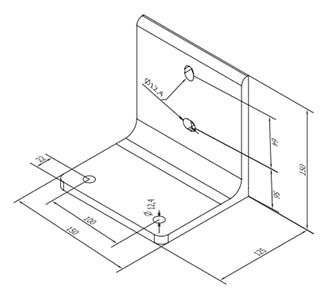

Type 1 (long)

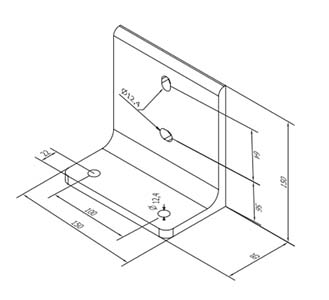

Type 2 (court)



Montage

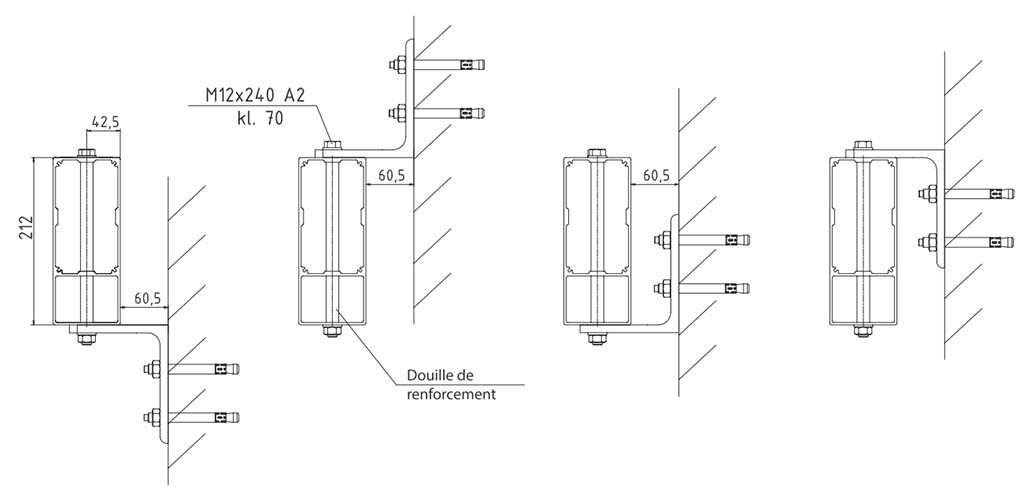

Manières de montage du support type 1 (long)

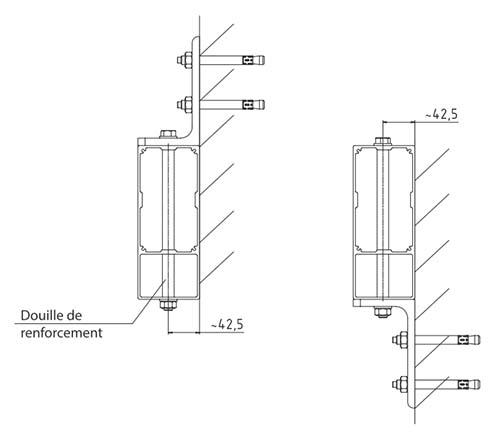

Manières de montage du support type 1 (court)



4. Comment fixer le moteur ?

Unité d'entraînement, plage de rotation des lames

Signification :
1 - moteur linéaire Elero puissance 1200N
2 - support du moteur
3 - support du guidage
4 - tige
5 - brin 8 x 20 mm
6 - embout de la lame (propulsif)



Unité d'entraînement des lames

Signification :
1 - moteur linéaire Elero puissance 1200N
2 - support du moteur
3 - support du guidage
4 - tige
5 - brin 8 x 20 mm
6 - embout de la lame (propulsif)
7- barre de masquage



Support du moteur pour pergola simple



Support du moteur pour pergola avec cache moteur



Fixation du moteur pour pergola simple



Fixation du moteur pour pergola avec cache moteur



5. Comment fonctionne la gouttière ?

Désignation des détails du drainage de l'eau :

1. Écoulement par la gouttière de la lame
2. Écoulement des lames à la gouttière commune
3A. Lame de matage arrière
3B. Lame de matage avant
4. Gouttières supplémentaires latérales (en cas de la la dérivation de l'eau à côté ou dans la version murale)
5. Trop-pleins entre les gouttières (longitudinale et transversale)
6. Dérivation de la gouttière commune aux barres et profil du poteau
7. Dérivation du poteau

Deux poteaux avec la dérivation de l'eau sont exigés.



Détail 1

Écoulement avec la gouttière des lames
(pente longitudinale stable de 20 mm)
Diamètre de la gouttière 36 mm



Détail 2

Écoulement avec la gouttière commune
(pente transversale, sans pente longitudinale)
Coupe interne 87 x 48 mm



Détail 3a

Écoulement de la lame arrière à la lame de matage arrière (gouttière pliée).
La gouttière sans pente. L'écoulement des fins de la gouttière à la gouttière commune.
REMARQUE : La gouttière liée de deux segments avec le plot au milieu.



Détail 3b

Écoulement de la lame avant à la lame de matage avant (gouttière pliée) la gouttière sans pente.
L'écoulement des fins de la gouttière à la gouttière commune.
Dans le cas de dérivation sur les côtés, la gouttière commune est au-dessous (transversale).
REMARQUE : La gouttière liée de deux segments avec le plot au milieu



Détail 4

Gouttière transversale (à une pente transversale, pas de pente détestable).
Coupe interne 87 x 47 mm.
La gouttière est connectée la barre longitudinale avec les trop-pleins
ovales latéraux avec la dérivation angulaire - coupe interne mm.



Détail 5

Trou de trop-plein en forme de haricot 144 x 483
Profil de la dérivation droit (dans la barre) 34 x 44 mm



6. Coupe des pièces :

Coupe barre 85 x 212
Coupe de la barre (85x212)

Materiel : EN AW6060 T66
Caracteristiques statiques :

  • Masse 6,48 kg/m
  • Surface = 24,01 cm2
  • J1 = 291,31 cm4
  • J2 = 1216,58 cm4



Coupe de poteau 85 x 150
Coupe du poteau (85x150)

Materiel : EN AW6060 T66
Caracteristiques statiques :

  • Masse 4,83 kg/m
  • Surface = 17,89 cm2
  • J1 = 215,9 cm4
  • J2 = 564,44 cm4



Coupe pieds sans dérivation
Pieds sans dérivation



Coupe pieds avec dérivation
Pieds avec la dérivation

Pieds en tôle d'aluminium EN AW-5754 d'épaisseur 8 mm laqués en poudre.



Coupe de la gouttitère
(91.6x75)

Matériel : EN AW6060 T66
Masse 2,08 kg/m



Coupe de la lame complémentaire avant

Matériel : tôle EN AW5754
Masse 0,24 kg/m



Coupe de la lame complémentaire arrière

Matériel : tôle EN AW5754
Masse 0,27 kg/m



Coupe transversale simple



Coupe transversale pour pergola avec cache moteur

Détail de fixation de barre de masquage



Coupe longitudinale



7. Où se situe l'éclairage LED ?

Pergola bioclimatique lame 400

Signification :

1 - Bandeau LED avec une plinthe à côté de la gouttière
2 - Bandeau LED avec une plinthe à côté de la barre
3 - Embout avec rainure fraisée
4 - Contrôleur de l'éclairage
5 - Alimentation 24 V avec le cintre

REMARQUE :
Si le circuit total LED > 12 m l'alimentation doit être partagée en 2 sections.
(au point de sortie du câble )



a. Détail de l'alimentation des bandeaux LED



b. Localisation de l'alimenteur LED



Barre longitudinale



Barre transversale
