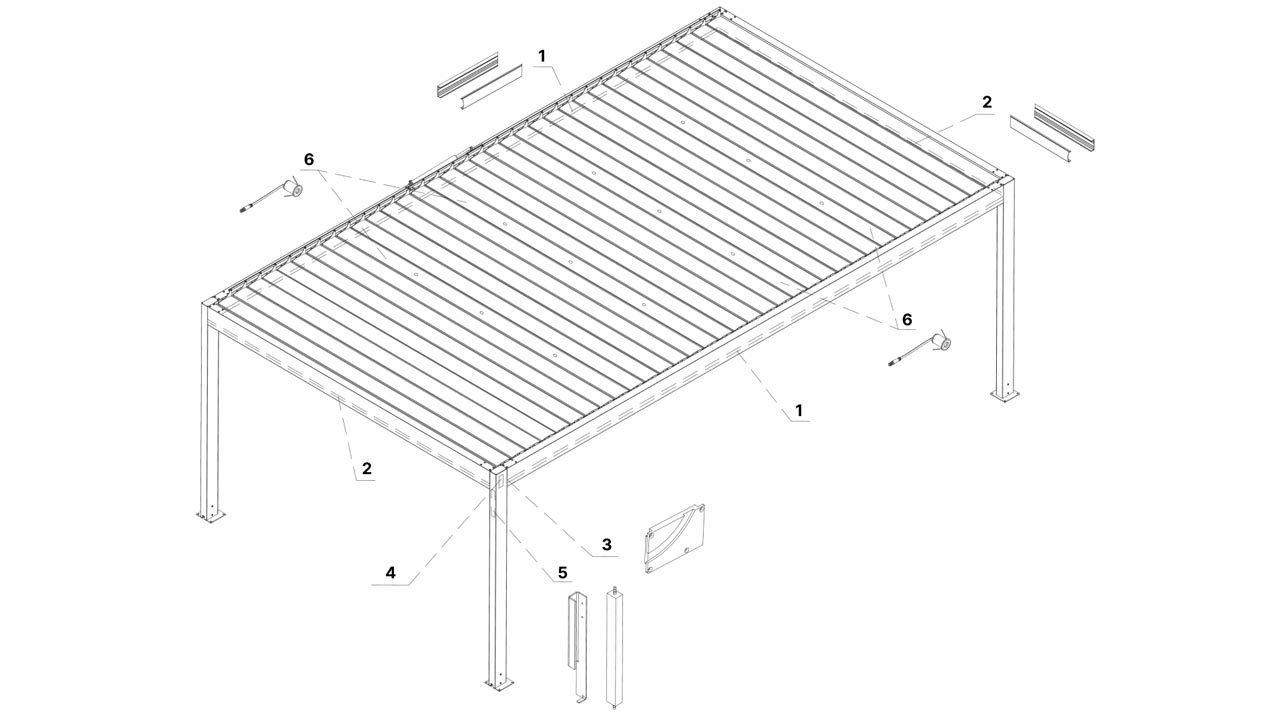

1. Vue d'ensemble d'une pergola autoportée :
Remarque n° 1 : la platine du pied peut dépasser au-delà du poteau.
Remarque n° 2 : la projection est possible chaque 25 cm.
2. Comment fonctionne la rotation des lames ?

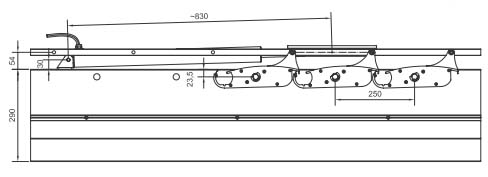

a. Lames fermées

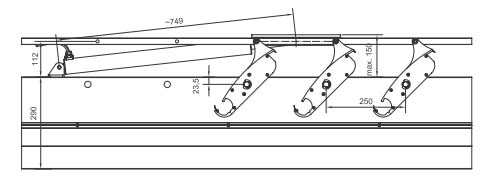

b. Lames avec la hauteur maximale de l'entraînement du moteur

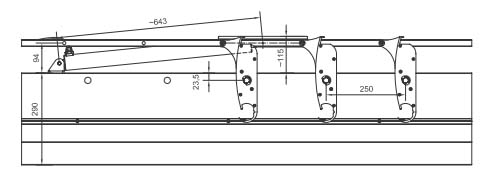

c. Lames ouvertes
3. Comment monter une pergola adossée ?

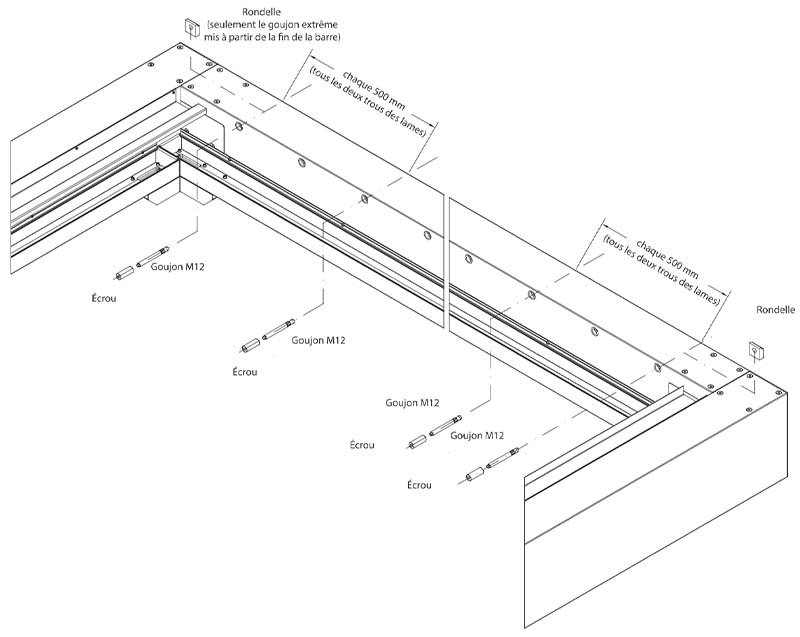

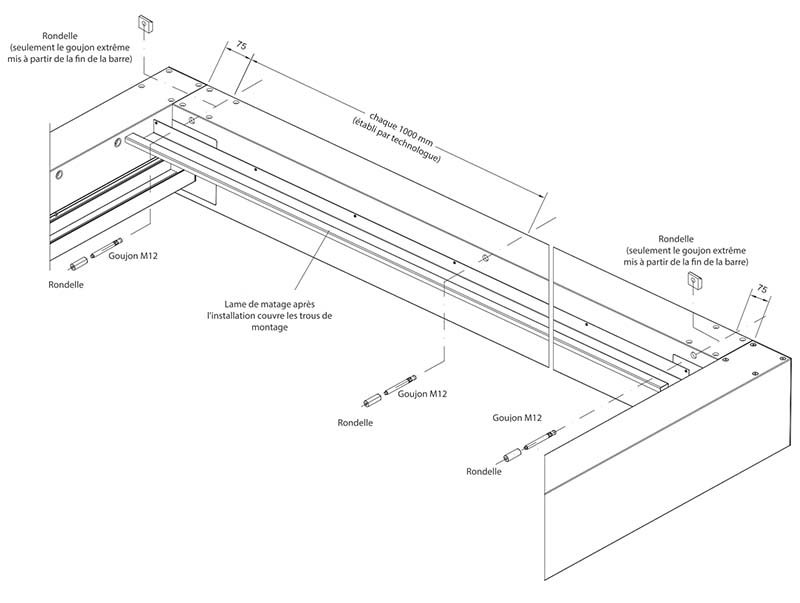

Fixation murale des barres longitudinales
Remarques :
1 - Trous des goujons sur l'extension de l'axe des trous
2 - Les niveaux des trous sont différents sur la barre de l'entraînement et de palier

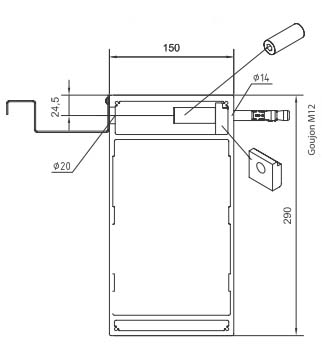

3 - Les rondelles pour les goujons extrêmes sont différents dans la barre de l'entraînement
et de palier (le niveau de trou traversant varie de 5 mm)
Supports muraux
4. Comment fixer le moteur ?

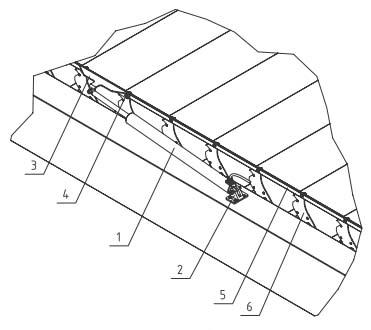

Unité d'entraînement des lames
Signification :
1 - moteur linéaire Elero puissance 1200N
2 - support du moteur
3 - support du guidage
4 - tige
5 - brin 8 x 20 mm
6 - embout de la lame (propulsif)
5. Comment fonctionne la gouttière ?

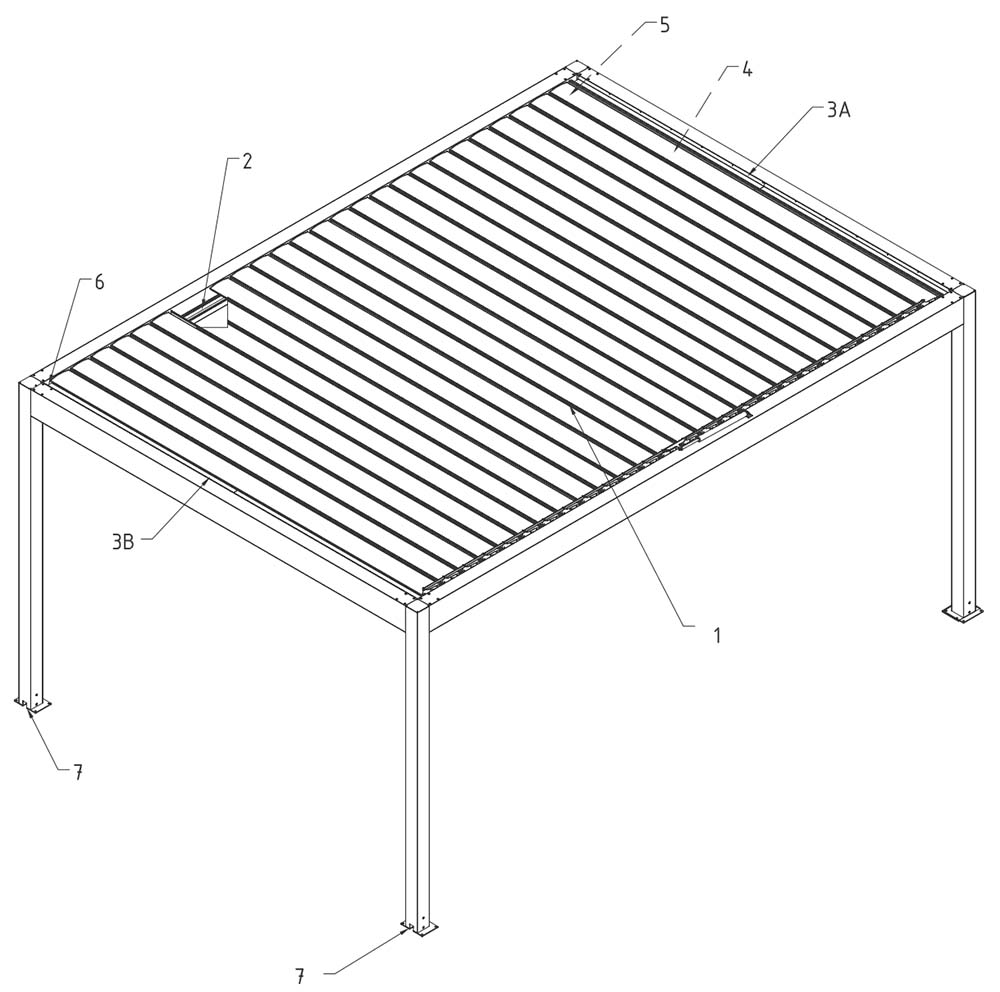

Désignation des détails du drainage de l'eau :
1. Écoulement par la gouttière de la lame
2. Écoulement des lames à la gouttière commune
3A. Lame de matage arrière
3B. Lame de matage avant
4. Gouttières supplémentaires latérales (en cas de la dérivation de l'eau à côté ou la version)
5. Trop-pleins entre les gouttières (longitudinale et transversale)
6. Dérivation de la gouttière commune aux barres et profil du poteau
7. Dérivation du poteau
Deux poteaux avec la dérivation de l'eau sont exigés.

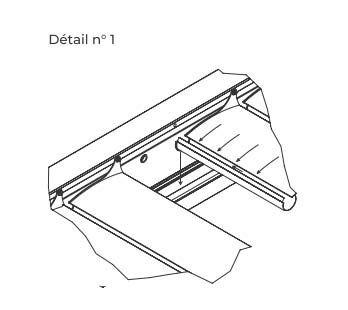

Détail 1
Écoulement avec la gouttière des lames
(pente longitudinale stable de 5 mm)
Diamètre de la gouttière 54 mm
Détail 2
Écoulement avec la gouttière commune
(pente transversale, sans pente longitudinale)
Coupe interne 87 x 48 mm

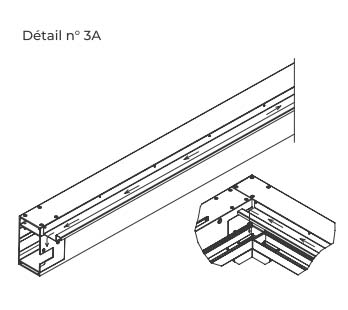

Détail 3a
Écoulement de la lame arrière à la lame de matage arrière (gouttière pliée) la gouttière sans pente.
L'écoulement des fins de la gouttière à la gouttière commune.
Dans le cas de dérivation sur les côtés, la gouttière commune est au-dessous (transversale).
REMARQUE : La gouttière liée de deux segments avec le plot au milieu.

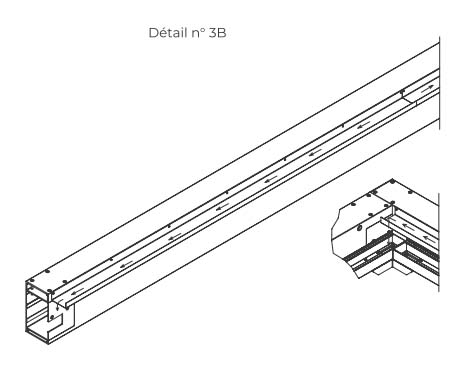

Détail 3b
Écoulement de la lame avant à la lame de matage avant (gouttière pliée) la gouttière sans pente.
L'écoulement des fins de la gouttière à la gouttière commune.
Dans le cas de dérivation sur les côtés de la gouttière commune est au-dessous (transversale).
REMARQUE: La gouttière liée de deux segments avec le plot au milieu.

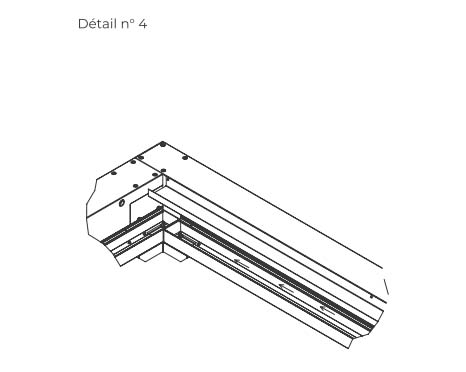

Détail 4
Gouttière transversale (a la pente transversale sans pente longitudinale)
Coupe interne 87 x 48 mm
Gouttière transversale est liée avec la gouttière longitudinale
par un trop-plein de dessous (siphone)

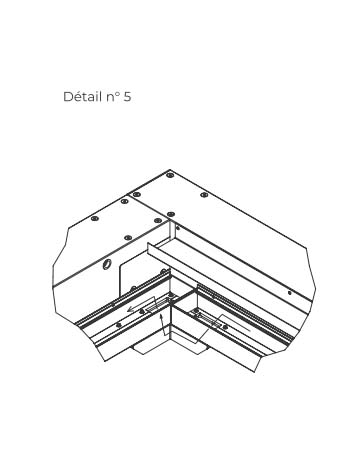

Détail 5
Trop-plein entre les gouttières est serré de dessous
avec un joint de trop-plein (siphone)
Fenêtre supérieure de trop-plein 56 x 84 mm
Siphone possède une isollation thermique intérieure
REMARQUE: l'eau reste dans le siphone jusqu'à l'évaporation.

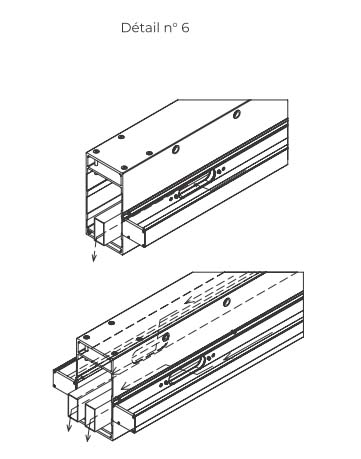

Détail 6
Trou de trop-plein en forme d'haricot 150 x 44
Profil de la dérivartion (dans la barre) 36 x 76
Détail 7
Écoulement avec le profil de la barre et dérivation
avec le trou dans le paroi du poteau et l'evidement du pied

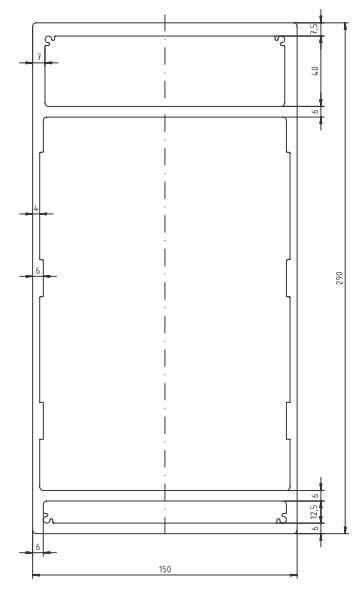

6. Coupe des pièces :
Matériel : EN AW6060 T66
Caractéristiques statiques :
- Masse 17,62 kg/m
- Surface = 65,23 cm2
- J1 = 2126,14 cm4
- J2 = 8128,12 cm4
Matériel : EN AW6060 T66
Caractéristiques statiques :
- Masse 7,99 kg/m
- Surface = 29,58 cm2
- J1 = 1055,66 cm4
- J2 = 1055,66 cm4

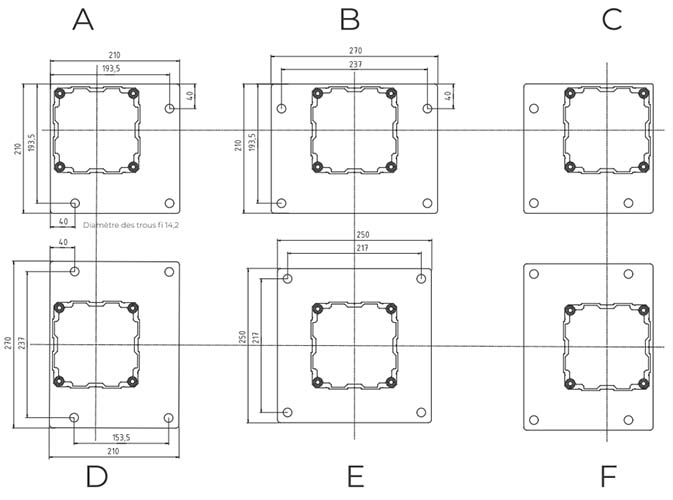

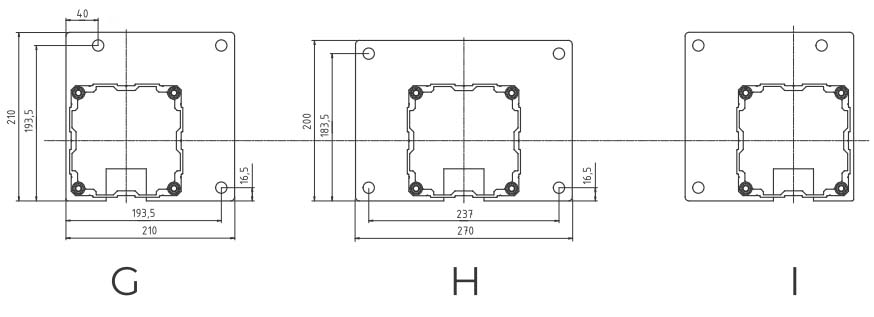

Pieds en tôle d'aluminium EN AW-5754 d'épaisseur 8 mm laqués en poudre.
Coupe de la gouttitère
(91,6x75)
Masse 2,08 kg/m
Coupe de la lame matage avant
(96x45)
Masse 0,67 kg/m
Coupe de la lame matage arrière
Masse 0,87 kg/m

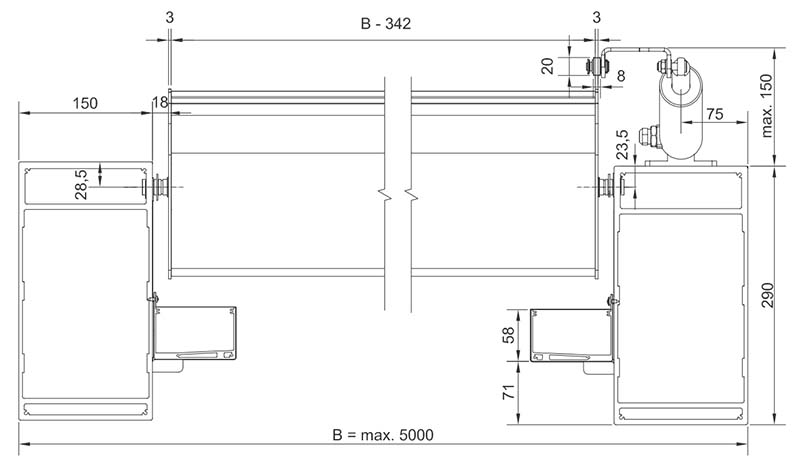

Coupe transversale simple

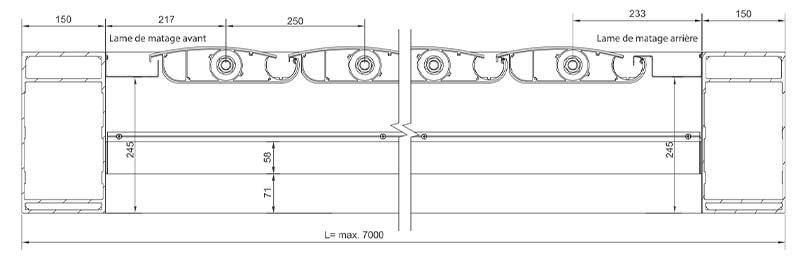

Coupe longitudinale (côté palier)

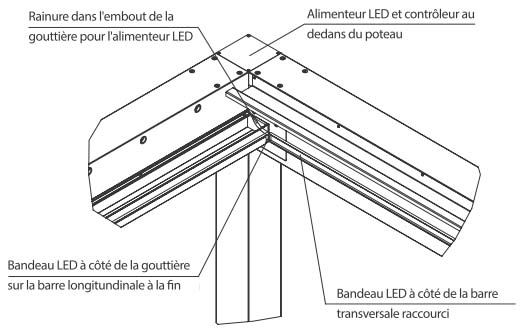

7. Où se situe l'éclairage LED ?
Signification :
1 - Bandeau LED avec une plinthe à côté de la gouttière
2 - Bandeau LED avec une plinthe à côté de la barre
3 - Embout avec rainure fraisée
4 - Contrôleur de l'éclairage
5 - Alimenteur 24 V avec le cintre
REMARQUE :
Si le circuit total LED > 12 m l'alimentation doit être partagée en 2 sections.
(au point de sortie du câble )
a. Détail de l'alimentation des bandeaux LED
b. Localisation de l'alimenteur LED
