Verzonken verstelbare Brise Soleil
Geef uw mening
048-BSO-Z90-encastre-ST

Verzonken verstelbare Brise Soleil

From:
375€62
469€52
Prijs (zonder BTW) = 313€02

5 weken
lacentrale-eco-habitat-durable
BSO : 20% discount (25% from 1200€, 30% from 2400€)
Toevoegen aan favorieten Print product details (pdf)
Validering, toezicht en ondersteuning
Betaling: 4x gratis
Leveringsmethode
  • Geleverd zonder sluitplaat
  • Eenvoudige en voordelige installatie
  • Te verankeren in een gemetselde bak, een lambrekijn of in isolatie van buitenaf
Voir la description complète
FabrikantLacentrale-eco AfkomstEuropa Type plaatstaalJaloezie buiten zonder afdekplaat Type lamelZ90 Largeur maximum (L)4500 Hauteur maximum (H)4500
  • Terug naar boven
  • Beschrijving
  • Documentatie
  • Video
  • Optie details
  • Functies
  • Beoordelingen van klanten
Beschrijving

De zonwering die perfect aansluit bij uw gevel

Verstelbaar zonnescherm ontworpen om te worden ingebouwd in een gemetselde doos, een schrijnwerkdoos, een lambrekijn of in isolatie van buitenaf.

Dit model wordt geleverd zonder sluitplaat.

Het is het eenvoudigste model in het assortiment dat wordt geleverd met een beugel voor wandmontage of direct in de latei. Het profiteert van een uitstekende prijs-kwaliteitverhouding voor een bso;

Zeer eenvoudig te installeren en zeer zuinig. Verstelbare Brise-Soleil (BSO) met bedrade motorisering of Somfy RTS-radio compatibel met domoticasysteem.

600 mm < Breedte < 4500 mm

500 mm < Hoogte < 4500 mm

verzonken verstelbare zonnekap

Zonneschermen geïntegreerd in de gevel van het gebouw

Ook wel jaloezie genoemd, richt de brise-soleil zijn 90 mm lamellen om de zonnestraling in de zomer te blokkeren en toch voldoende licht te behouden.

Met een inbouw BSO voorkom je zomerse oververhitting en behoud je natuurlijk en zacht licht in je interieur. De buitenjaloezie is de perfecte buitenzonwering die design en esthetiek combineert.

Bespaar energie door energie-intensieve airconditioning te vermijden. Met uw zonnebrandcrème heeft u controle over de zonnestralen!

De geïntegreerde, robuuste en stijlvolle bso

BSO Z90 lamellen met geluiddempende pakking

  • De lamellen zijn gemaakt van geprofileerd aluminium met een dikte van 0,42 mm en een breedte van 92,5 mm. Mogelijkheid om de jaloezieën bijna volledig te sluiten in tegenstelling tot jaloezieën met traditioneel gevormde lamellen. De lamellen zijn voorzien van een geluiddempende pakking om het geluid te verminderen wanneer ze volledig gesloten zijn.
  • Messen bedekt met een gelakte coating die weerstand tegen slecht weer garandeert.
  • Latten onderhouden door het Hagofix ® -systeem - polyestervezels dubbel versterkt met aramide (met name gebruikt bij de vervaardiging van kogelvrije vesten) gebruikt voor de textielbanden die de lamellen ondersteunen. Deze materialen zijn zeer goed bestand tegen uitrekken en krassen, gestabiliseerd door een thermisch proces en zijn bestand tegen UV-stralen en andere atmosferische omstandigheden. Textiel is resistenter dan kabelsystemen die na verloop van tijd corroderen!

Het 90 mm lemmet beschermt je tegen de zon en het laatste verzwaarde lemmet zorgt voor het statisch onderhoud van het geheel

Z90 verstelbaar zonnescherm lamellenprofiel van het zonnescherm

BSO-bladen kantelen zoals u dat wilt, op elke hoogte

De installatie van zonwering is een reactie op de thermische regelgeving van 2012 en 2020 en vooral op de behoefte aan gratis zonnewinst in de winter en tegelijkertijd bescherming tegen de verticale zonnestralen in de zomer.

Zonbescherming is sterk aan te raden als u geen "zonnekappen" boven uw schrijnwerk heeft.

Afhankelijk van de oriëntatie van de lamellen kan de brise-soleil tot 90% van het buitenlicht doorlaten .

In de gesloten stand is een jaloezie geen verduisteringssysteem om volledige duisternis in de kamer te hebben. De voorgestelde BSO kan niet worden beschouwd als een veilig sluitsysteem voor verzekeringen omdat het mogelijk is om de lamellen met de hand op te tillen.

Dit defect is een kwaliteit omdat het werktluifel blijft eenvoudig en duurzaam, zonder risico op vastlopen.

Dit is de hoogte van het pakket en het sluitvel dat geleverd gaat worden, afhankelijk van de totale hoogte die je bij "hoogte" hebt aangegeven:

BSO opgevouwen luifelhoogte

De hoogte die u aangeeft is de fabricagehoogte, dus de totale hoogte van het gordijn.

inbouwdeel van een verzonken BSO

Keuze uit BSO motoren

U kunt kiezen voor de GEIGER draadmotor (bekend Duits merk) die wordt geleverd met de Uno Smoove schakelaar van Somfy. Met de bedrade motor zijn de eindschakelaars al ingesteld (mogelijkheid om ze opnieuw af te stellen).

U kunt ook kiezen voor de SOMFY RTS of IO radio engine, die wordt geleverd met een Telis 1 MODULIS afstandsbediening. Het centrale wiel van de afstandsbediening is een echt gemak om de oriëntatie van de bladen te variëren met de top van uw duim.

Voor grote afmetingen raden wij de radiomotor aan om uw BSO te koppelen met een windsensor en zo de luifel automatisch omhoog te brengen bij uw afwezigheid. Het product is robuust, maar voor breedtes van 3 tot 4 meter is het beter om voorzichtig te zijn.

Het kleurenpalet voldoet aan al je wensen

Hier is het beschikbare kleurengamma, waaraan nu RAL 9005 is toegevoegd (een nieuw modieus zwart dat steeds vaker de antracietgrijze RAL 7016 vervangt). Voor een specifieke RAL kunt u ons raadplegen, maar de toegevoegde waarde is belangrijk, dus te vermijden.

Hier zijn de twee manieren om uw dia's te bevestigen: direct in de muur of offset met de bevestiging op het frame van uw raam

BSO schuiven bevestigen

Montage aan het raamkozijn via de verbindingsbeugel moet worden gebruikt als u niet in de muur kunt boren. Wij staan altijd voor u klaar als u informatie wilt over de montage van deze jaloezieën.

Bevestig het plankenpakket eenvoudig met de montagebeugels voor een snelle montage:

Bevestig de plaat met klinknagels aan deze beugel alvorens de beugel en de elastische steun rechtstreeks in de latei te komen bevestigen. Vervolgens komt u de rail met de motor in de elastische steun bevestigen.

Klik hier om de video te zien van het bevestigen van het mespakket in de beugel

Equerre de support du moteur du brise soleil orientiable BSO Z90

Hoe de brise-soleil van buitenaf in een thermische isolatie te installeren?

Voor dit type installatie moet u de brise soleil zonder sluitplaat kiezen, omdat uw BSO normaal gesproken verborgen zal zijn in de dikte van de isolatie als deze minimaal 160 mm is. Wees voorzichtig, dit zal onvermijdelijk een koudebrug genereren. Anders kunt u 20 mm isolatie tussen de beugel en de muur plaatsen en een BSO nemen met een afsluitblad .

Voor montage aan de gevel in thermische isolatie van buitenaf wordt de beugel die het lamellenpakket vasthoudt aan de gevel boven uw raamkozijn bevestigd.

  • De totale hoogte van uw buitenjaloezie bij bestelling is gelijk aan de hoogte van uw afgewerkte frame/schilderij/raamgat waaraan de "Hoogte van de doos" wordt toegevoegd (zie de afbeelding hierboven). Want de totale hoogte van de BSO te bestellen is inderdaad gelijk aan het zichtbare deel + het verborgen deel in de IHO. In deze configuratie heeft u minimaal een isolatiedikte van 160 mm nodig. (140 mm vierkant + minimaal 20 mm isolatie vooraan waarop u de coating gaat aanbrengen).
  • Met de "Wandmontagehandleiding": De breedte van uw buitenjaloezie is gelijk aan de breedte van uw afgewerkte schilderij minus 5 mm. De "Wandmontagegids" moet worden gebruikt, maar wees voorzichtig bij het kiezen van de juiste plug die de schroef zal ontvangen. U dient uw BSO aan te brengen nadat u uw coating heeft vernieuwd.

Hoe installeer ik een gemotoriseerd verstelbaar zonnescherm voor een 6m breed schuifraam?

Voor dit type installatie moet u de brise soleil zonder sluitplaat kiezen omdat uw BSO normaal gesproken wordt ingebed in een doos met vierkante bodem.

Over het algemeen is zo'n schuifdeur gemaakt van aluminium en zal deze uit 3 of 4 gelijke vleugels bestaan. Het doel is om een centrale glijbaan te vermijden. Laten we eens kijken hoe we de BSO's organiseren op zo'n schuifdeur:

  • Voor een schuifdeur (3 rails) van 6 m breed met 3 vleugels heb je 3 vakken van 2 m. U kunt dan doen:
    • in 2 BSO door een van 4 m en een van 2 m . naast elkaar te plaatsen
    • in 3 BSO's door drie BSO's van 2 m naast elkaar te plaatsen
  • Voor een schuifdeur (2 rails) 6m breed in 4 vleugels van 1,5m ga je in het midden open. Zo adviseren wij u dan ook om aan weerszijden een BSO te plaatsen van 1,5 m en een grote centrale van 3 m. Hiermee maak je drie zonneschermen voor je schuifpui.

Bij een Somfy radiomotor heb je per zonnescherm een afstandsbediening. We raden je aan om ook een 4-kanaals te nemen om de drie of vier jaloezieën tegelijk aan te sturen. De verbinding tussen de BSO's wordt gemaakt met behulp van de dubbele geleider, vastgehouden op een stalen buis of een plaat, bevestigd aan de grond en in de doos. Deze tube of schaal kan geleverd worden door Lacentrale-eco.

Reken honderd euro per stuk per tube, inclusief schilderen en behandeling. En zo heeft u een kwaliteitsinstallatie zoals wij die realiseren als wij onze BSO met installatie in Rhône-Alpes verkopen.

somfy gemotoriseerd verstelbaar zonnescherm

Documentatie

Notice Installation Z90 (downloaden)

Video voor Verzonken verstelbare Brise Soleil
Vidéo installation BSO

Vidéo installation BSO

comment installer / monter un BSO (brise soleil orientable) lame Z de 90 mm à encastrer ?

présentation du BSO lame Z

Details van de opties

Manivelle
Motorisering
Zonder motor met crank (max 9m²)

Hier is het staafsysteem dat in uw accommodatie moet worden bevestigd.

Verzonken verstelbare Brise Soleil, : Set Système solaire ELERO
Motorisering
Set Système solaire ELERO

Ce set est composé de :

- moteur JA04 Soft DC 4Nm à 8m²

- recepteur Combio-868 JA DC 10Nm

- Unité énergétique DC Solar

- Quickconnect, IP65

Récepteur Radio COMBIO-868 Elero (downloaden)

Télécommande SoloTel2 (EN) (downloaden)

Verzonken verstelbare Brise Soleil, Extra sensoren en afstandsbedieningen: Eolis WireFree IO- tweerichtings windsensor voor gevel (werkt op batterij)
Extra sensoren en afstandsbedieningen
Eolis WireFree IO- tweerichtings windsensor voor gevel (werkt op batterij)

De Eolis WireFree Io is een anemometer (eenvoudigweg windsensor). Dankzij deze kunt u uw brises soleil beveiligen door ze automatisch te laten stijgen wanneer de windsnelheid een bepaalde snelheid overschrijdt.

Verzonken verstelbare Brise Soleil, : 20x20 mm geleiders bevestigd aan de muur
Schuif ondersteuning
20x20 mm geleiders bevestigd aan de muur

(X Als L=3,3m, en als 4,6 DAN = 0)

Verzonken verstelbare Brise Soleil, : 20x20 mm offset vaste lopers (50-70 mm)
Schuif ondersteuning
20x20 mm offset vaste lopers (50-70 mm)

class=

Verzonken verstelbare Brise Soleil, : 20x20 mm glaasjes in gips
Schuif ondersteuning
20x20 mm glaasjes in gips

(X Als L=3,3m, en als 4,6 DAN = 0)

Verzonken verstelbare Brise Soleil, : ZELFSTANDIGE BSO met geleiders (39,1x20 mm)
Schuif ondersteuning
ZELFSTANDIGE BSO met geleiders (39,1x20 mm)

Glijbanen naar muur verplicht

Kenmerken
Afkomst
Europa
Fabrikant
Lacentrale-eco
Résistance au vent
  • Classe 1 - 30 km / h ,
  • Classe 2 - 40 km / h ,
  • Classe 3 - 45 km / h ,
  • Classe 4 - 60 km / h
Garantie
  • 2 jaar garantie
Largeur maximum (L)
4500
Hauteur maximum (H)
4500
Type bediening (sluiter)
  • Moteur filaire GIEGER ,
  • SOMFY IO radio
Jaloezieën en rolgordijnen
Bevestiging van
  • Vast
Installatie
  • Verzonken
Type plaatstaal
Jaloezie buiten zonder afdekplaat
Type lamel
  • Z90
Zoek gezocht product
Recensies
4.9 op 5
Beoordelingen
Sterren
88%
Sterren
13%
Sterren
0%
Sterren
0%
Sterren
0%

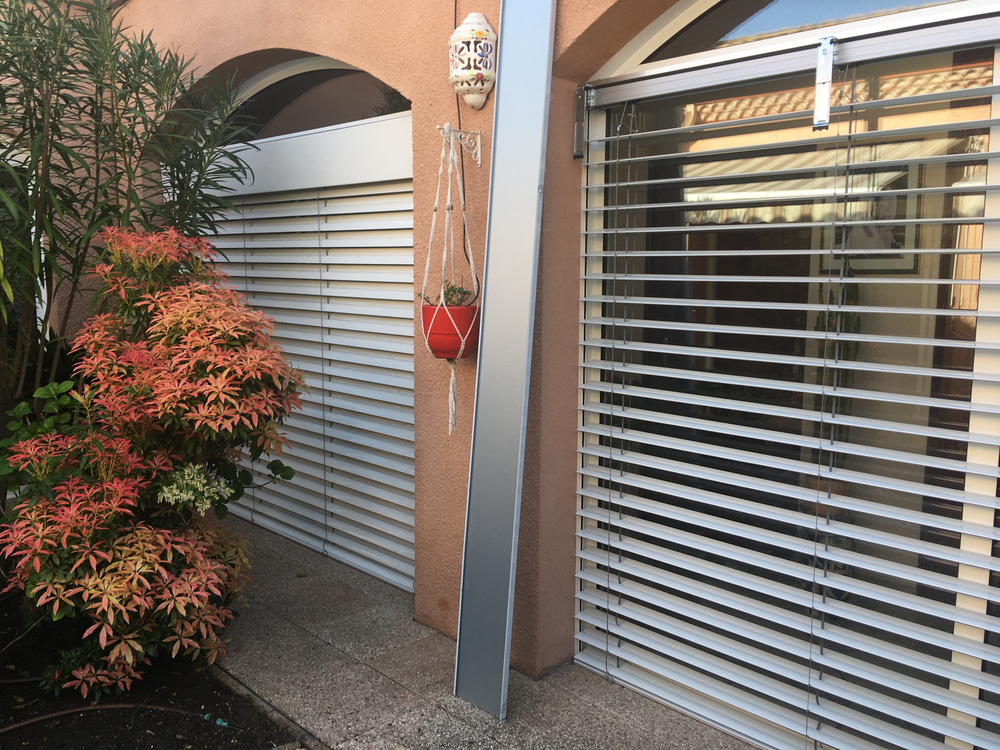

Pierre M***
Commentaar

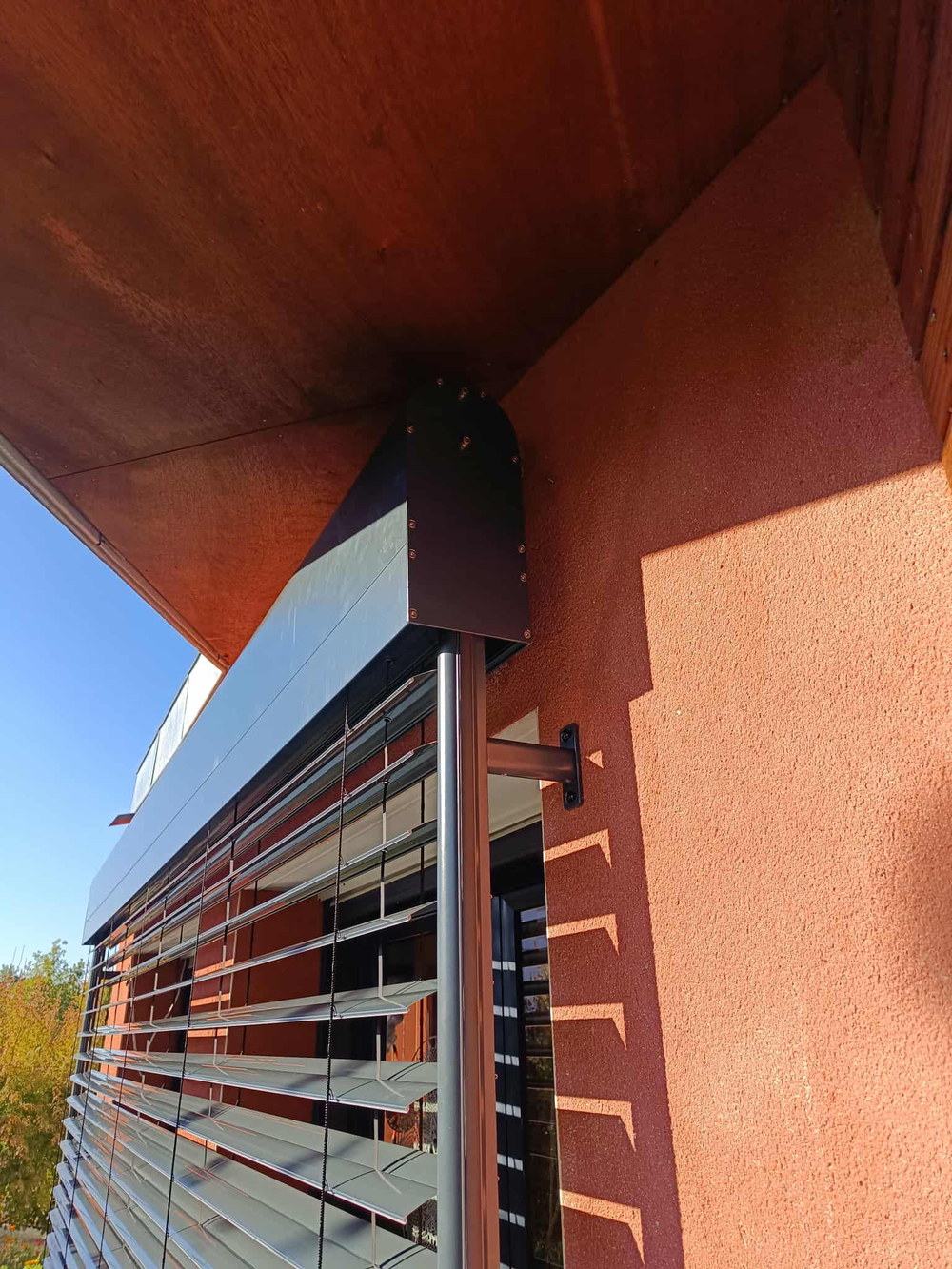

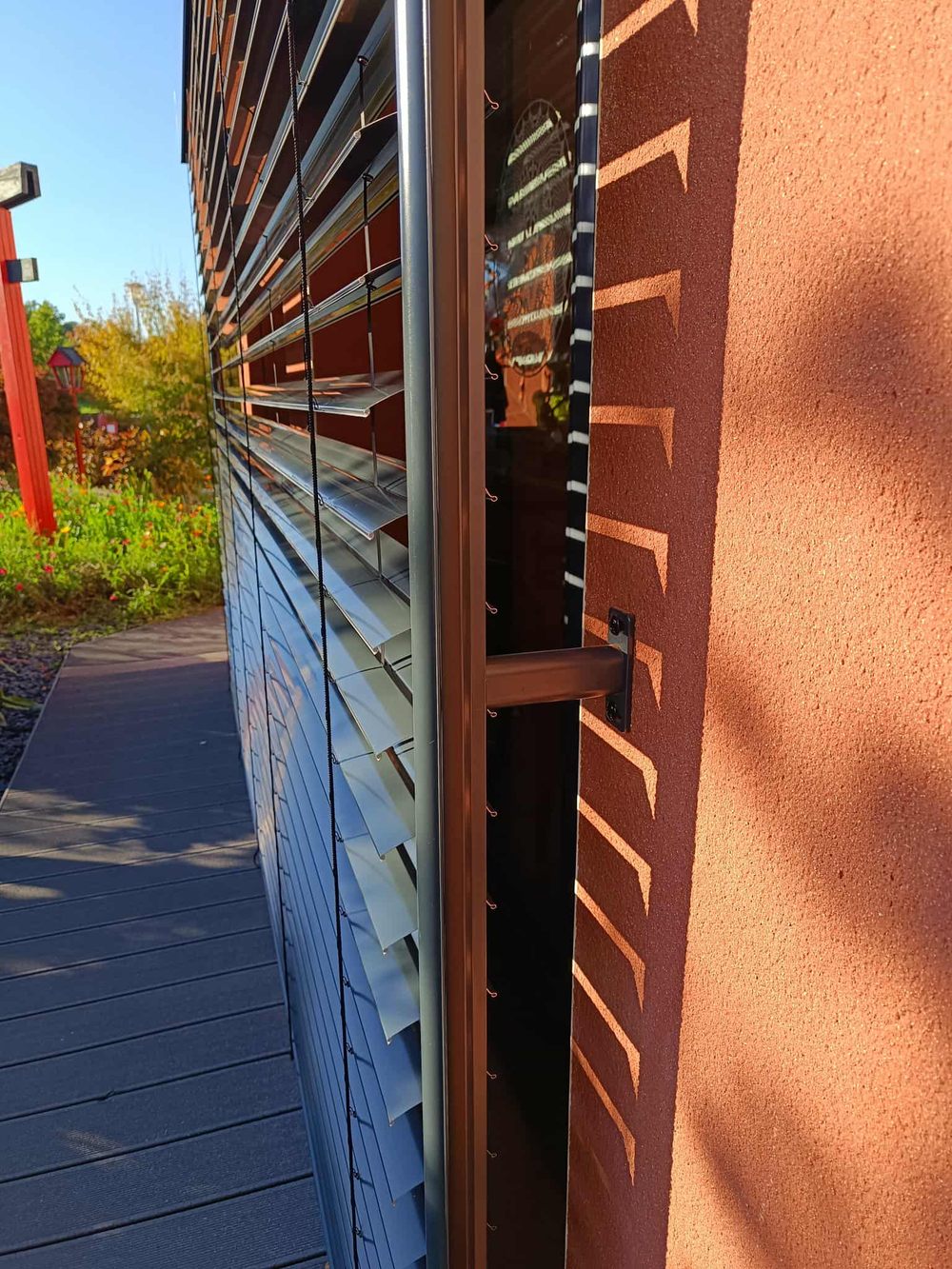

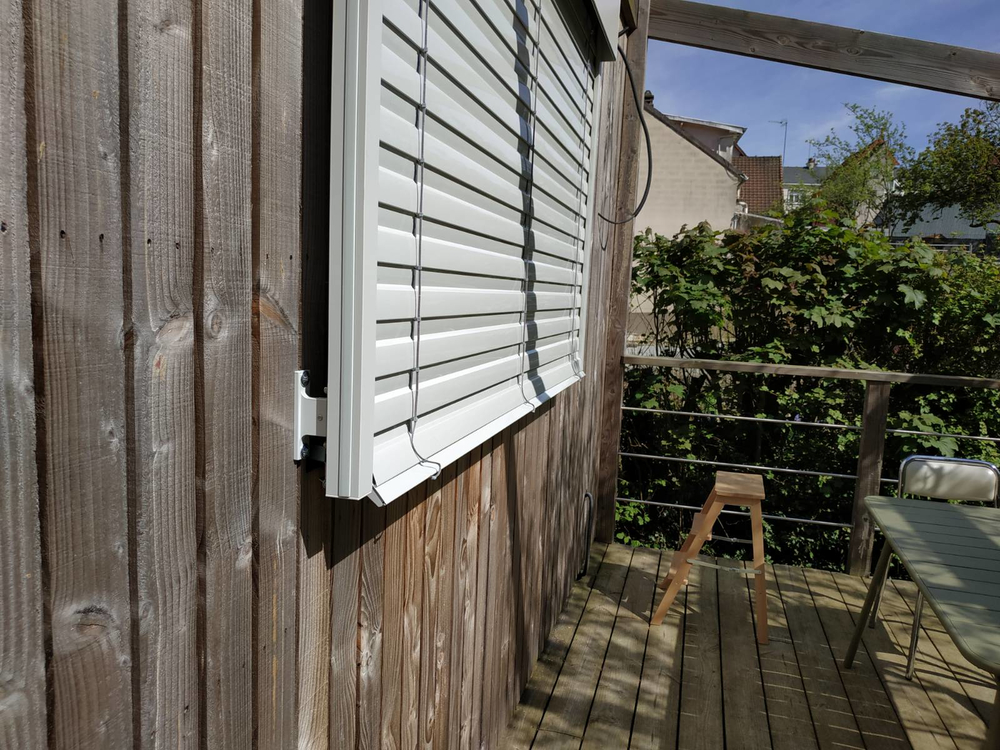

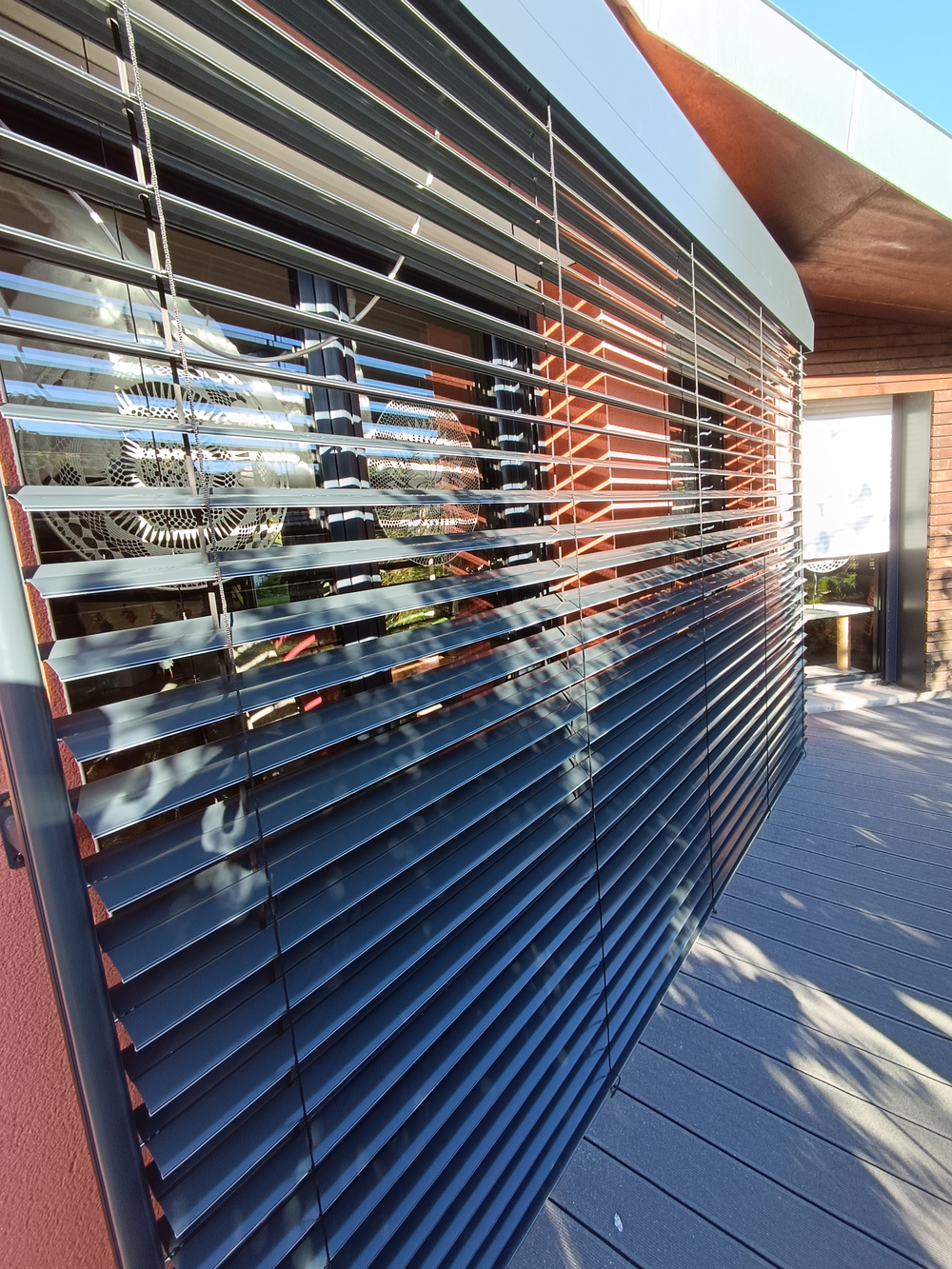

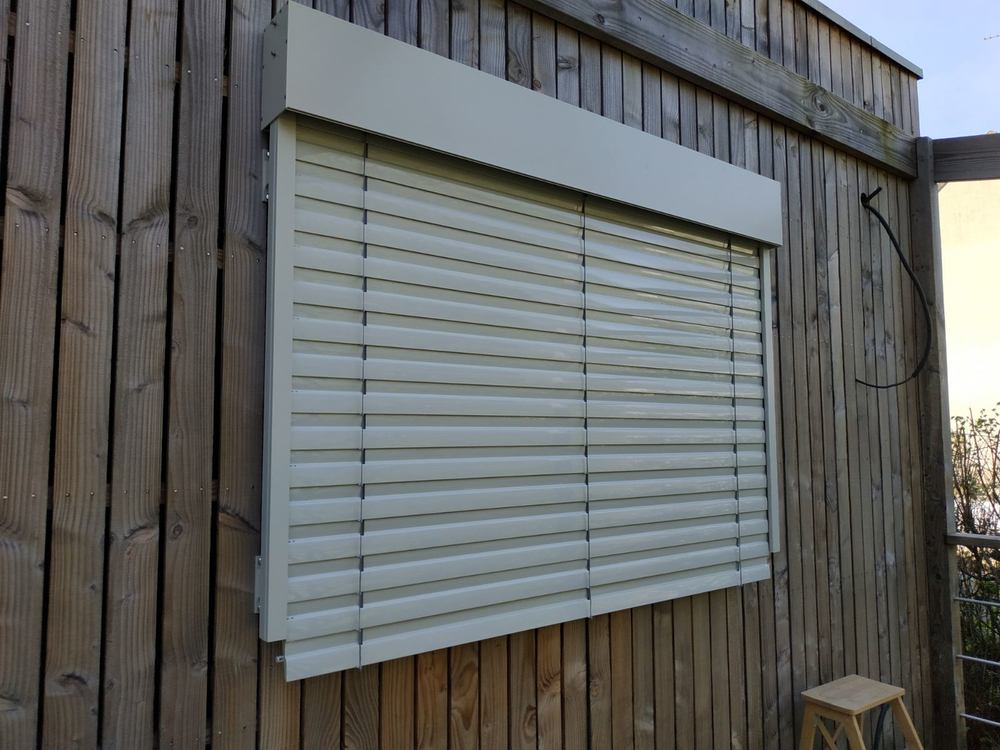

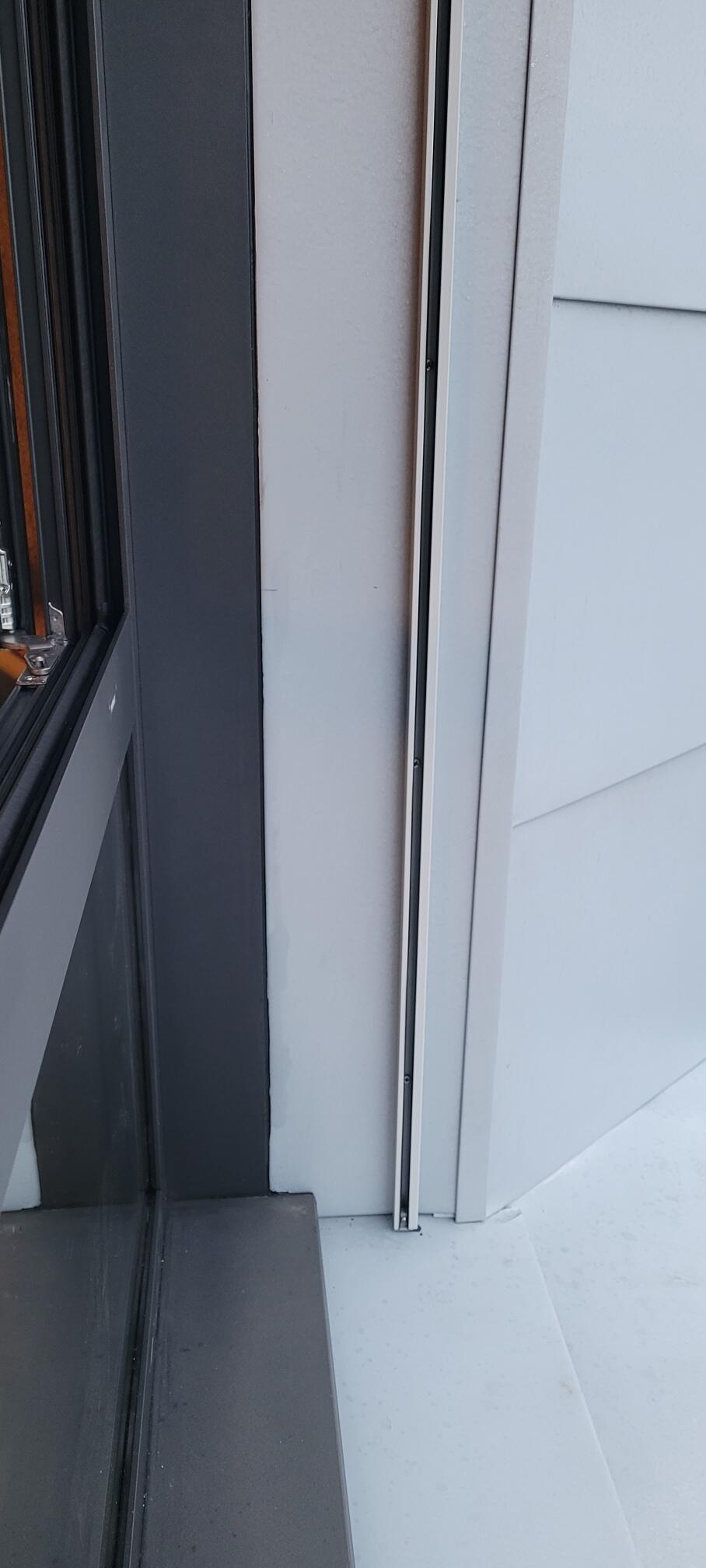

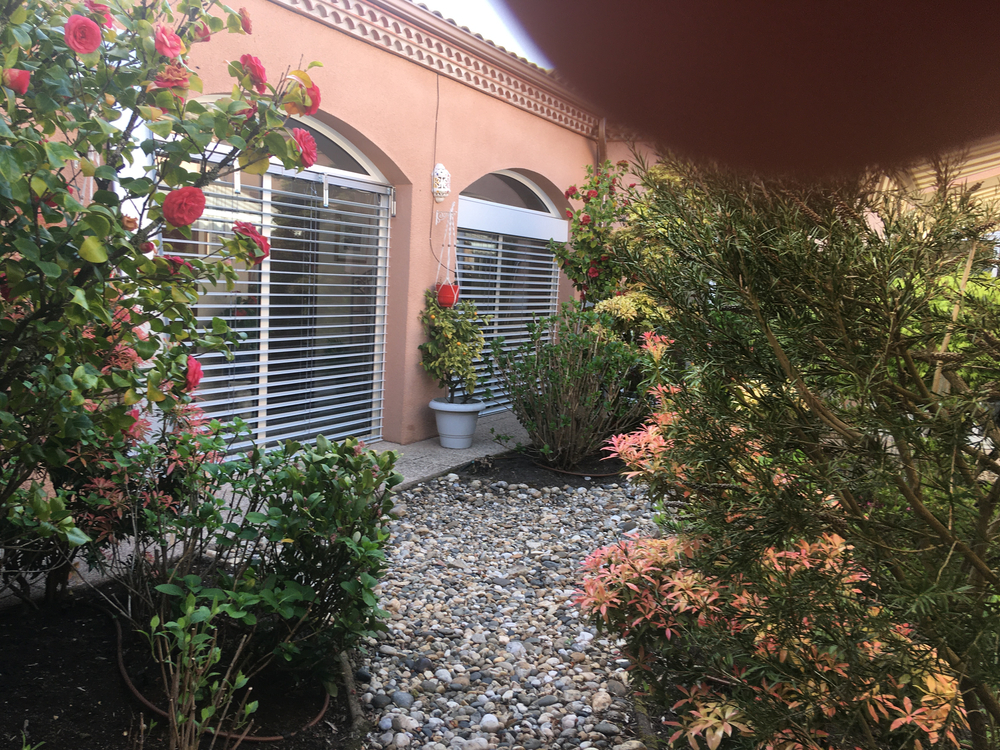

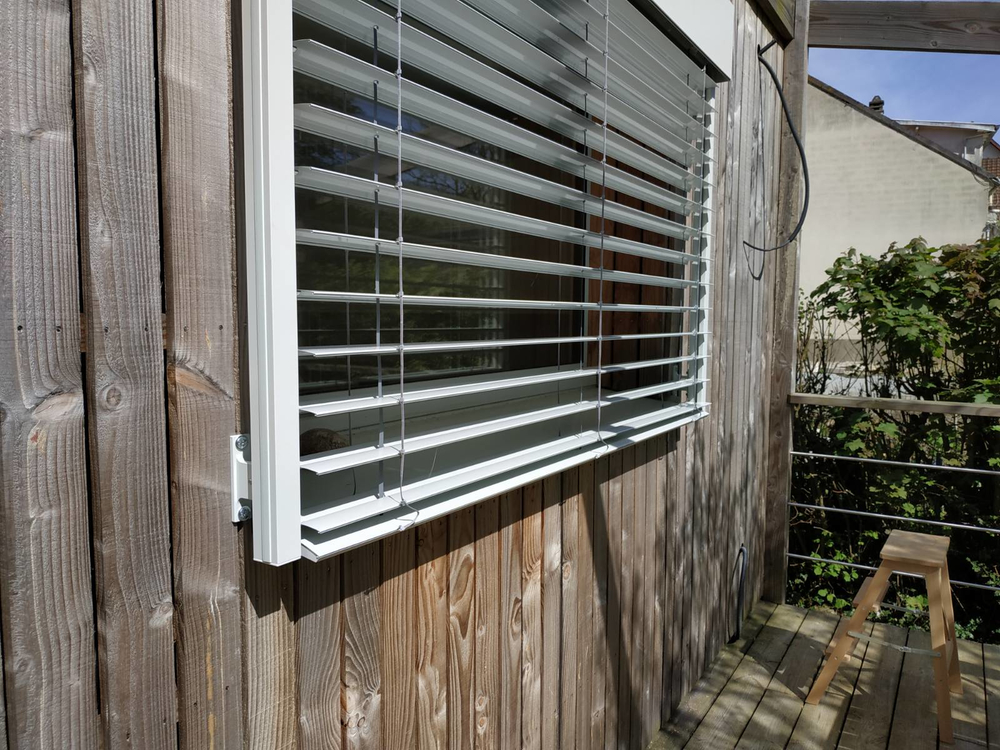

Ci-joint quelques photos de la ré-hausse du coffre de mon volet roulant: j'ai remonté sa face inférieur avec un tasseau de 60 (photos avant-après)
Le vide de maçonnerie dépassait un peu de part et d'autre de la fenêtre: j'en ai profité pour y glisser le rail du BSO afin de décaler la manivelle pour qu'elle ne gêne pas l'ouverture de la fenêtre. Ensuite, il suffit de percer le tasseau et la plaque de fermeture du caisson dans l'axe...
A noter que le mécanisme d'ouverture manuel dépasse un peu du rail du BSO: la hauteur de 60 est un minimum pour pourvoir le glisser; j'ai eu de la chance !.
Cordialement,
Pierre M***
Commentaar
Mon store est bien installé et bien horizontal. j'ai plutôt joué sur la longueur des fils d'orientation des lames pour redresser. Il rentre parfaitement entre ma fenêtre et mon volet roulant; j'espère que cela m'épargnera de recevoir une lettre de mon syndic...

Le montage s'est globalement bien passé et le plus compliqué était finalement de remonter un peu le bas du caisson de mon volet roulant pour limiter l'emprise sur la fenêtre: je suis très content du résultat. A noter que j'ai dû quand même re-régler la butée haute qui donnait une hauteur de paquet un peu trop importante
Un petit reproche concernant la longueur de la tige de manoeuvre manuelle qui est un peu courte pour une fenêtre. Ca va pour moi, je suis grand.

----> Merci pour ces photos et votre retour. C'est la première fois qu'un client intègre son store derrière un volet roulant ! Donc bravo pour cette intégration réussie dans votre coffre. Sachez que les butées sont toujours à régler. Pour le réglage des cordons c'est parfait si vous avez pu les ajuster. Pour la tige, elle fait toujours les 2/3 de la hauteur totale du BSO, donc effectivement ça peut être un peu court avec une allège à 1000mm comme vous.
Amandine
Commentaar
Bonjour,
Vos BSO existent-ils en version manuelle ou solaire svp?
Je n'ai pas d'arrivees électriques près de mes fenêtres...

==> Réponse Lacentrale-eco

Bonjour, nous pouvons vous proposer en devis spécifique des BSO en manoeuvre manuelle, par contre désolé nous ne proposons pas encore de version solaire.
RAVAUX
Commentaar
bonjour,
je possède des coffres terreal à fond arrondi déjà en place dans ma maçonnerie;
comment adapté la fixation à l'intérieur pou vos bso et ou je prends mes cotes et enfin comment fermer la sous face après pose bso ?
merci par avance

----> Bonjour, pour fixer un BSO il vous faut obligatoirement un fond (linteau) plat. Donc à vous de voir en fonction de la surface interne et des dimensions de votre caisson, ce que vous pouvez adapter. Les dimensions seront ensuite du fond plat (linteau) à l'appui de la fenêtre, donc la hauteur totale du brise soleil orientable. Et pour la sous face, c'est simple il n'y en a pas besoin car c'est un BSO qui est posé au centre de votre coffre. J'espère vous avoir aidé.
Charbonnier
Commentaar
Bonjour,

Proposer vous la possibilité de coupler plusieurs BSO pour couvrir une largeur de 7000mm (2x1750mm + 1 x 3500mm)?
Cdlt

----> Oui nous pouvons vous proposer cela. Ajouter les 3 BSO dans le panier puis validez votre commande en nous précisant lequel sera à droite, milieu , gauche. Comme une validation technique par téléphone sera faite nous ajusterons les cotes si nécessaire . Vous recevrez ensuite des doubles coulisses de BSO la ou il doit en avoir.

Bonne journée.
robard andre
Commentaar
deja des volets roulants ds coffres maconnerie, puis je integré le pare soleil ds ce coffre

Notre réponse :
Si votre coffre est à fond carré, oui cela doit être possible. A vérifier.
robard andre
Commentaar
comment ce comporte le brise soleil en cas de vent soutenu

Notre réponse :
Comme tout BSO à descente gravitaire, il va bouger. Si vous êtes exposé, il est préférable de mettre un capteur de vent qui fonctionne par radio avec un moteur somfy.
francis-bxxxxx@wanadoo.fr
Commentaar
bonjour quelle largueur maxi pour ce brise soleil.
Pour info mon besoin est 3800 mm de large et 2150 mm de hauteur

----- > la largeur maxi du BSO est de 4500mm
