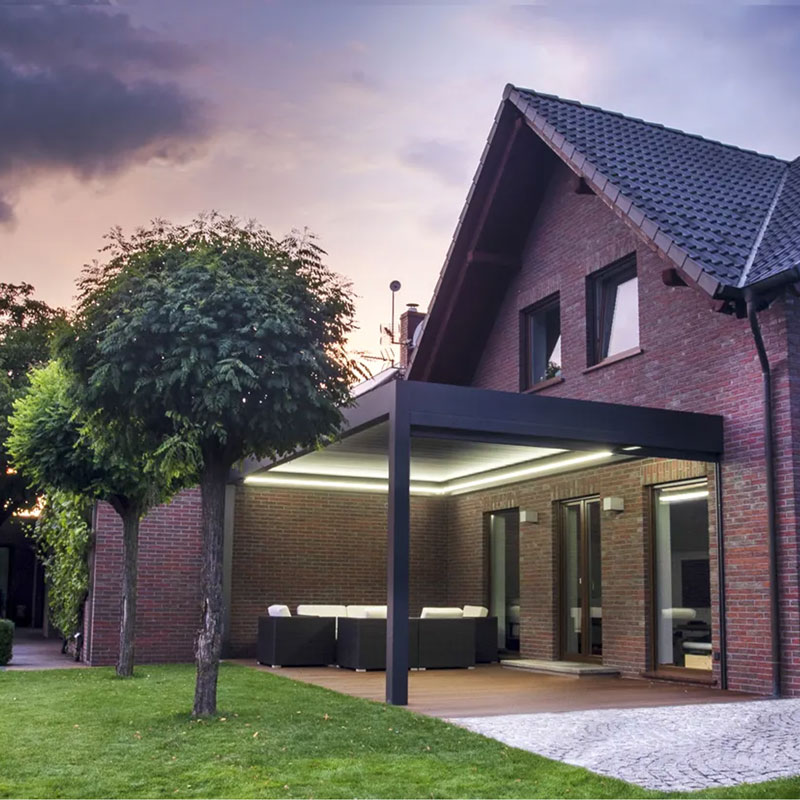

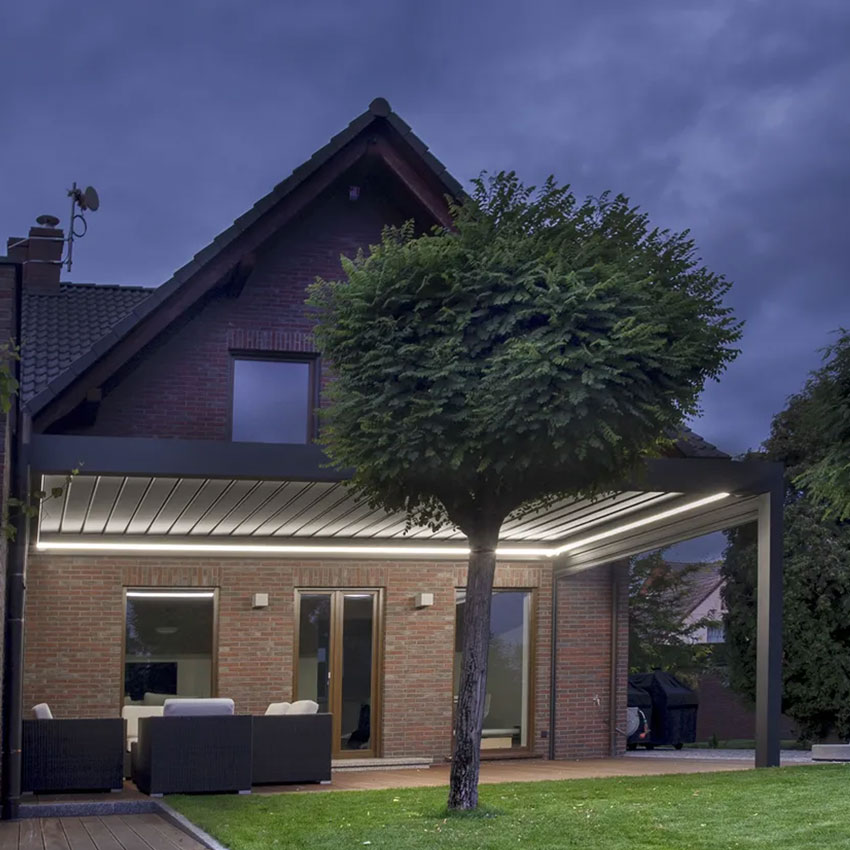

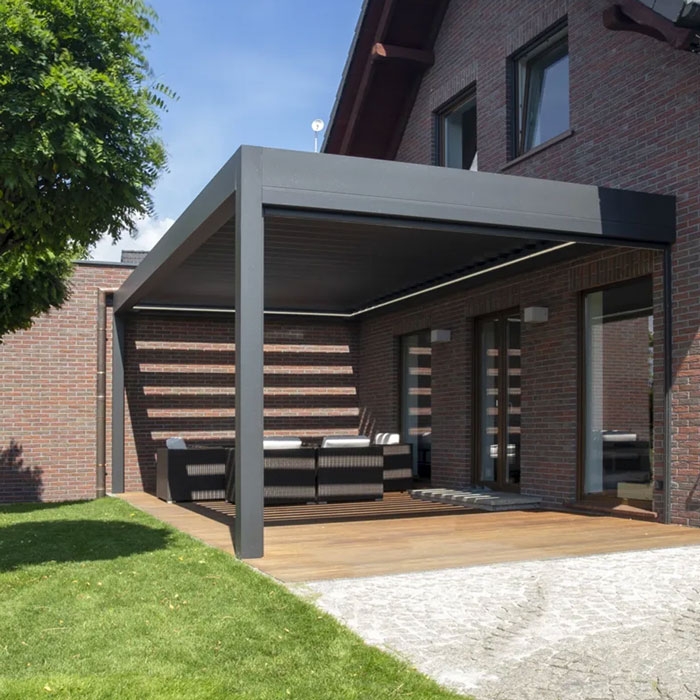

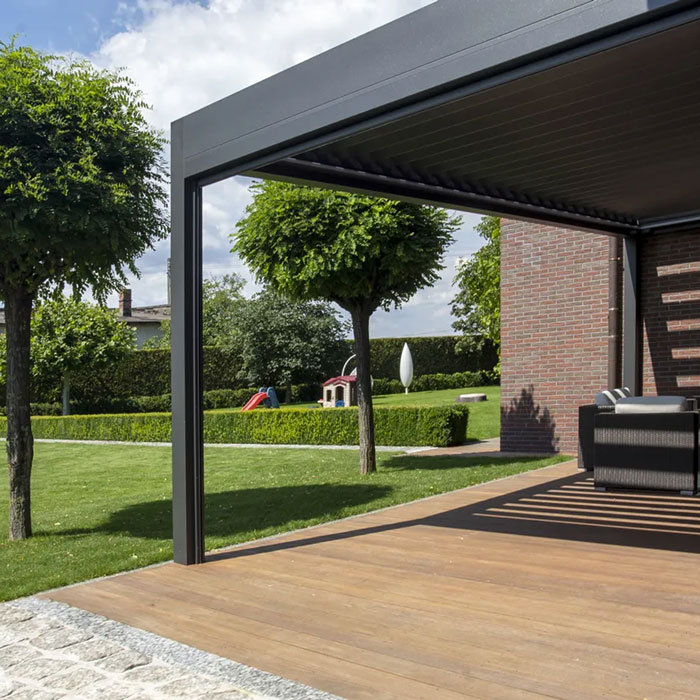

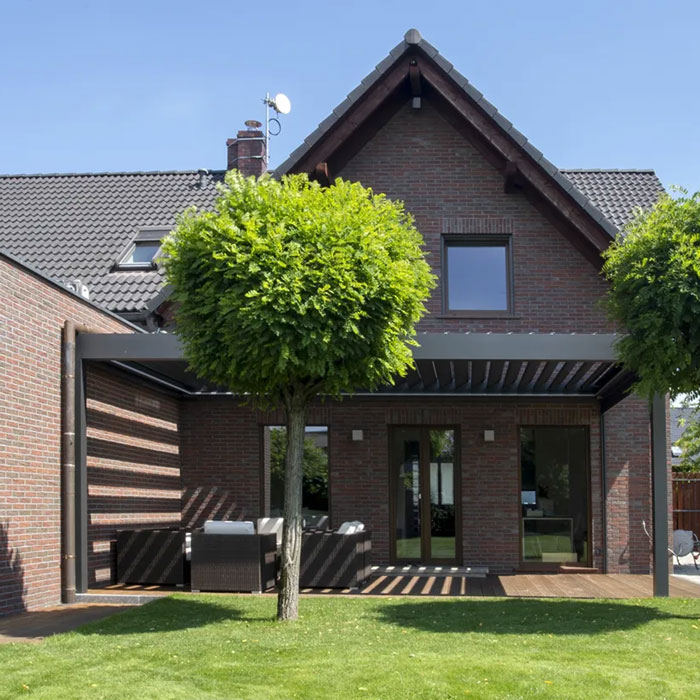

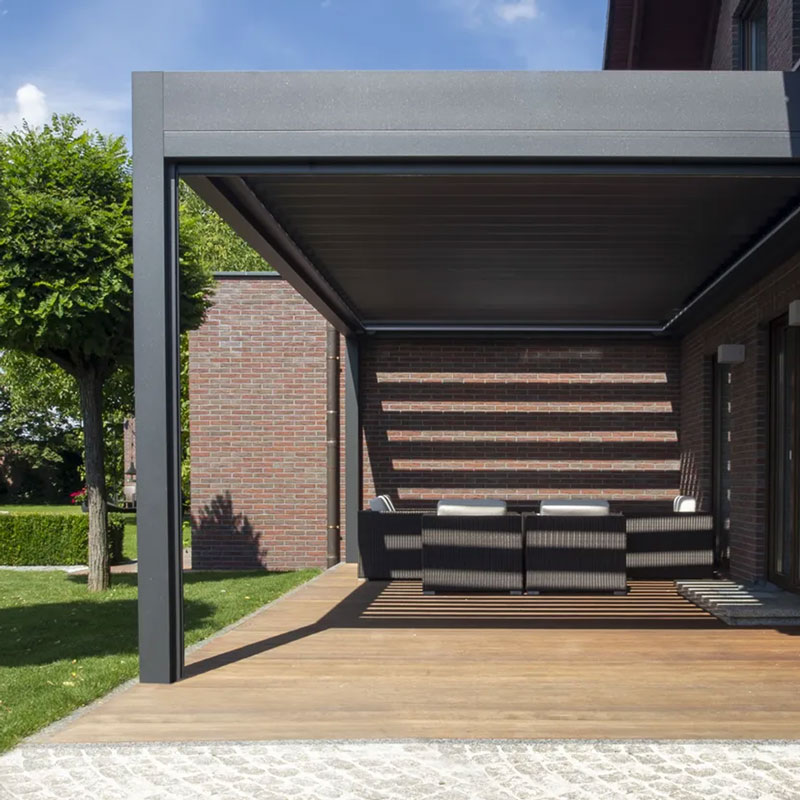

De aangebouwde bioklimatische pergola is de ideale oplossing om uw terras te beschermen door de voetafdruk te beperken: met slechts twee palen geeft hij u maximale mogelijkheden om van uw buitenleven te genieten.
Hij rust direct op uw gevel, wat de werkzaamheden beperkt. Dit helpt de prijs van uw pergola te verlagen.
Deze pergola zal uw buitenkant verfraaien en zowel uw terras als uw woning in de kijker zetten, waardoor het een meer eigentijdse uitstraling krijgt.
Vind al onze pergola's voor andere soorten montage (zelfdragende pergola, set met verstelbare messen , enz.)
Aangebouwde aluminium pergola: creëer uw pergola op maat
Kenmerken van de aangebouwde bioklimatische pergola
- Geëxtrudeerde aluminium constructie en roestvrijstalen componenten
- Verstelbare en gemotoriseerde messen
- Waterafvoersysteem

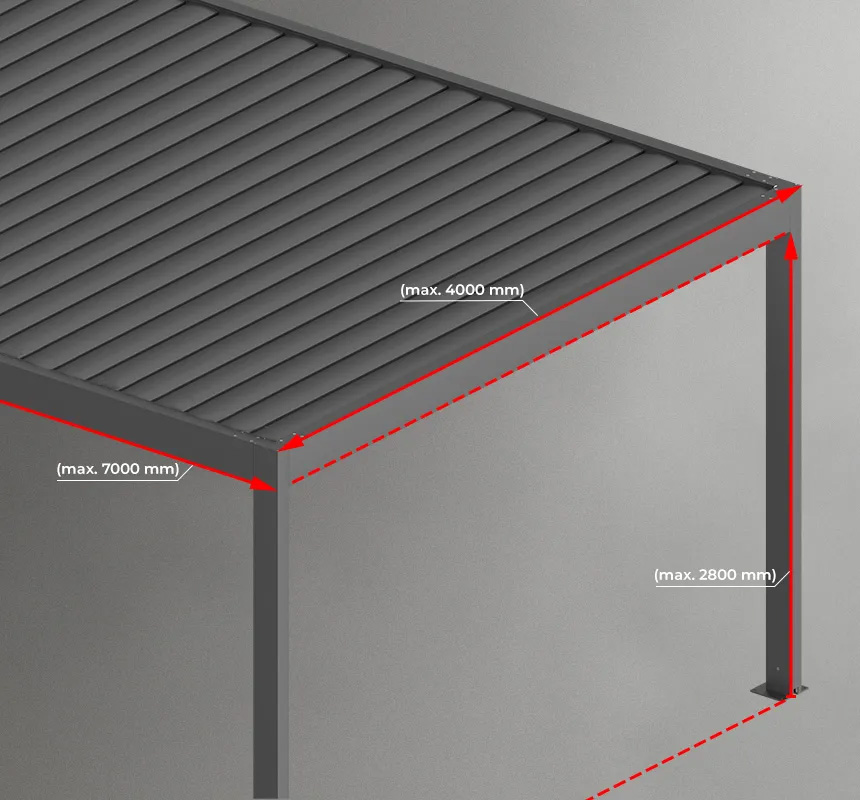

- Maximale afmetingen van een module: breedte 4 m, uitval 7 m
- Minimale afmetingen van een module: breedte 1,2 m, uitval 1,2 m

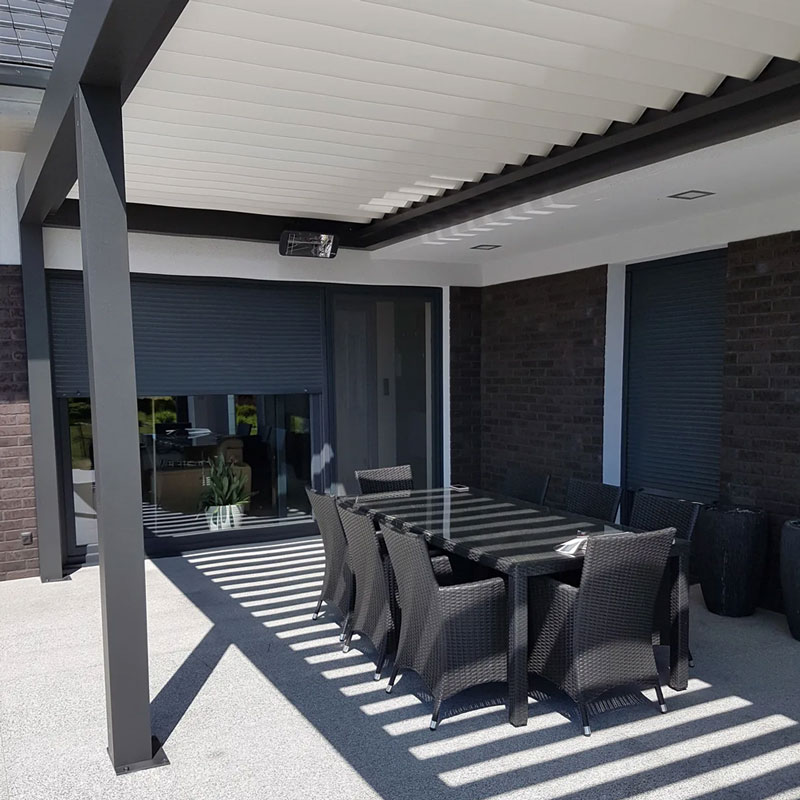

Zonwering om van uw buitenleven te genieten
- Zonnescherm en regenschermsysteem
- Gebruik van weersensor mogelijk
- Standaard bouwkleur in wit (RAL 9016MAT) in structuurglitter antraciet (FSM 71319)
- Lakken van zowel de constructie als het dak mogelijk met alle RAL-kleuren (optioneel)
- Dak uit lamellen met de mogelijkheid om de hellingshoek te variëren, van 0 tot 90°
- Wandmontage en verstelbaar aantal palen
Bedien uw messen eenvoudig en moeiteloos
- Elero elektrische motorisatie
- Gemakkelijke oriëntatie met uw draadloze afstandsbediening
- Beweging van 0 tot 90°
- Motor onzichtbaar in profiel dankzij toevoeging van 150mm balkprofiel aan de zijkant
- Beschermingsgraad van de omhulling IP 65: volledig beschermd tegen stof + Beschermd tegen waterstralen uit alle richtingen aan de lans (mondstuk van 6,3 mm, afstand 2,5 tot 3 m, debiet 12,5 l /min ±5%)
Wat is de ELERO-motor?
De geleverde motor is een ELERO bedrade motor waarop we een RTS slim adapter hebben geplaatst om hem om te vormen tot een radiomotor. ELERO is een Duitse motorfabrikant. Het bedrijf werd opgericht in 1964.

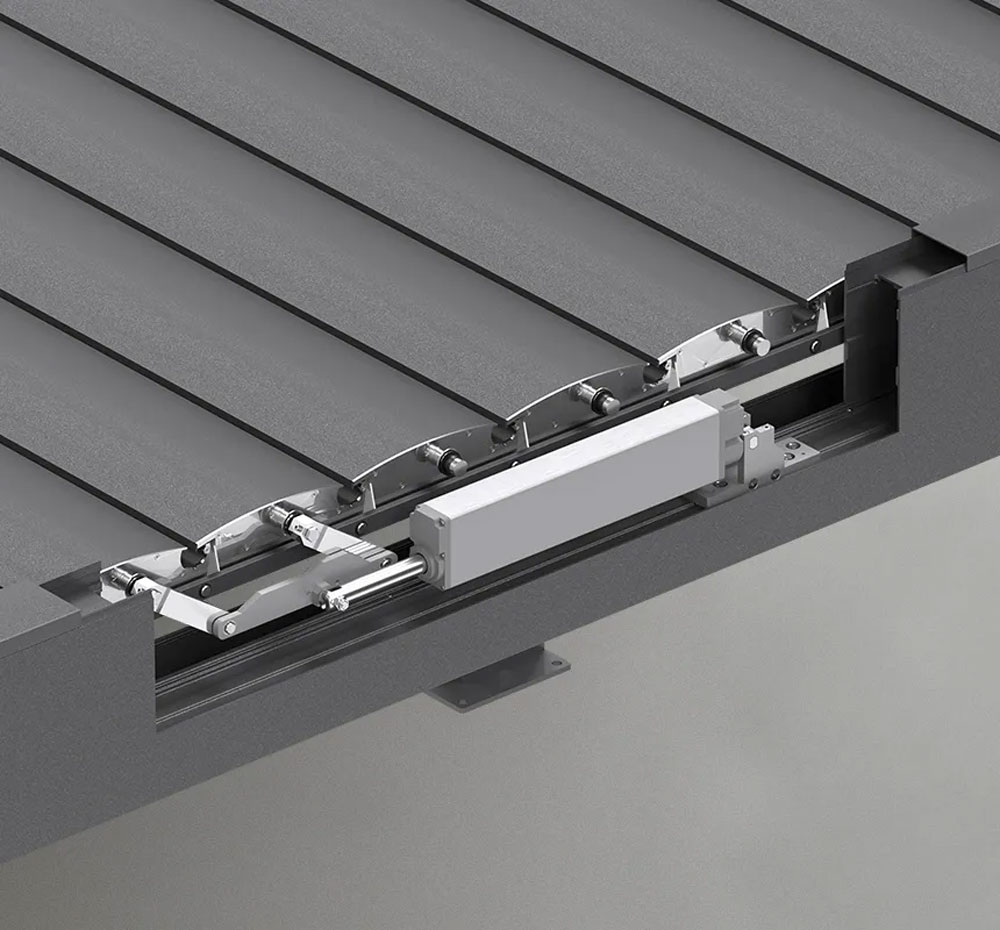

De Picolo XL-P is een slanke en elegante lineaire elektromotor die niet alleen rekening houdt met de technische en functionele hoek, maar ook met de esthetische aspecten.
Dankzij de roestvrijstalen behuizing is hij bijzonder weerbestendig.
De Picolo XL heeft ook een 230V AC-aandrijving die een constant toerental bij wisselende belastingen mogelijk maakt.
Het is daardoor mogelijk om voordelen te realiseren bij de gevelbouw. Eenvoudig instelbare eindschakelaars maken een individuele aanpassing aan de specifieke kenmerken van uw huis mogelijk.

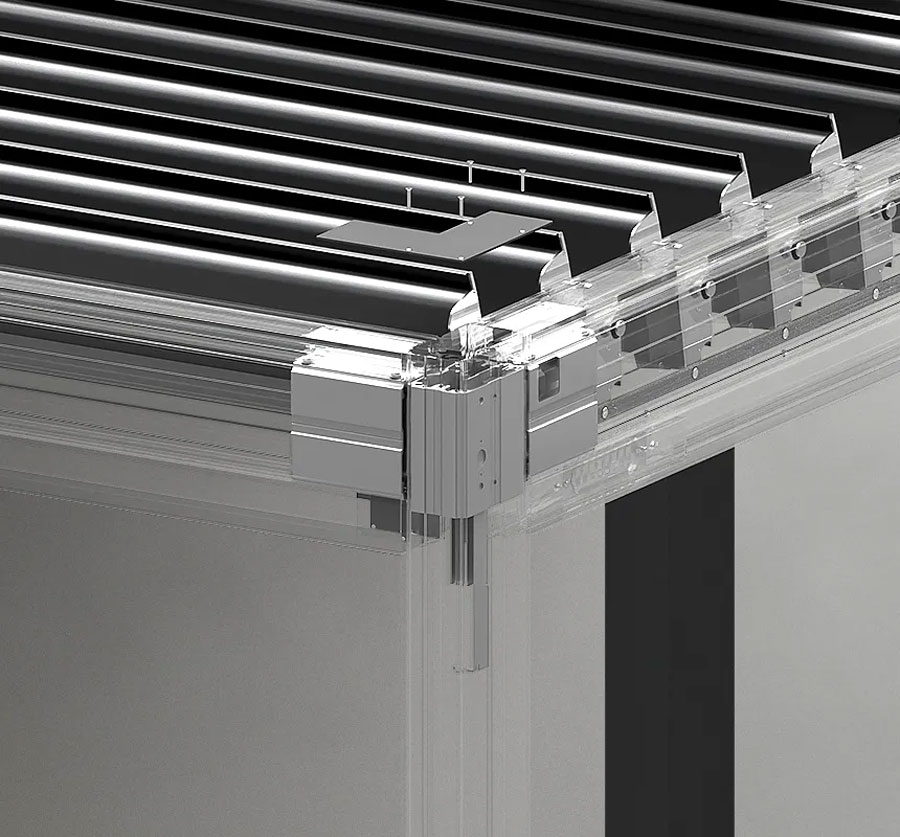

Het doorsnijden van de goot om regenwater uit de pergola op te vangen
De goot dient aan iedere zijde aan het uiteinde van de latten geplaatst te worden. Anders kunt u uw systeem zo kantelen dat er maar één goot in past.
Normaal gesproken is een helling van 1%, oftewel 1 cm per meter, nodig om het water te laten stromen.
Als uw pergola echter 6 meter lang is, zou er een opening van 6 cm zijn tussen de ene en de andere kant, wat niet erg mooi zou zijn.
Wij adviseren u daarom om tussen de voor- en achterzijde 1 à 2 cm afstand te houden, zodat deze helling van onderaf gezien niet met het oog waarneembaar is.
Gezien de grote hoeveelheid water die zal worden teruggewonnen, zal dit ondanks deze lichte helling toch stromen.
Wat is de windweerstand van deze pergola?
Deze pergola valt in windweerstandsklasse 6 (400 Pa ~ 41 kg/m2).
Mogelijkheid tot levering in Zwitserland en België
Wij kunnen uw bioklimatische pergola bij u afleveren in België of Zwitserland.
Vergeet niet om bij het plaatsen van de bestelling het juiste land van levering aan te geven. Voor België is het transport altijd gratis. Voor België verandert alleen de BTW (oplopend naar 21%).
1. Overzicht van een zelfdragende pergola:
2. Hoe werkt de rotatie van het mes?
heeft. Gesloten messen
Trainingskant
Dragende kant
B. Messen met maximale motoraandrijfhoogte
Trainingskant
Dragende kant
versus Open messen
Trainingskant
Dragende kant

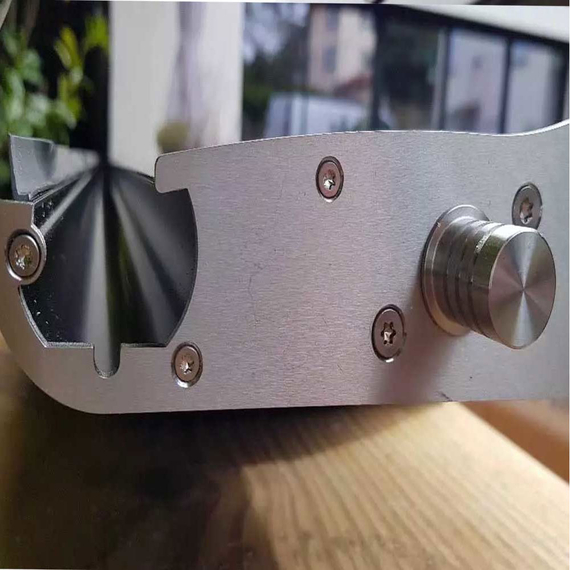

D. Rotatiemechanisme van het mes
Trainingskant
3. Hoe monteer je een aanbouwpergola?
Type bijlage
Langswandbevestiging
Dwarswandmontage
Oud model muurbeugel
Lang type
Kort type
Universele muurbeugel
Montage type
1. Met afstand
Universele montage mogelijk
Kan niet universeel passen
2. Zonder afstand
Universele montage mogelijk
Kan niet universeel passen
4. Hoe de motor repareren?

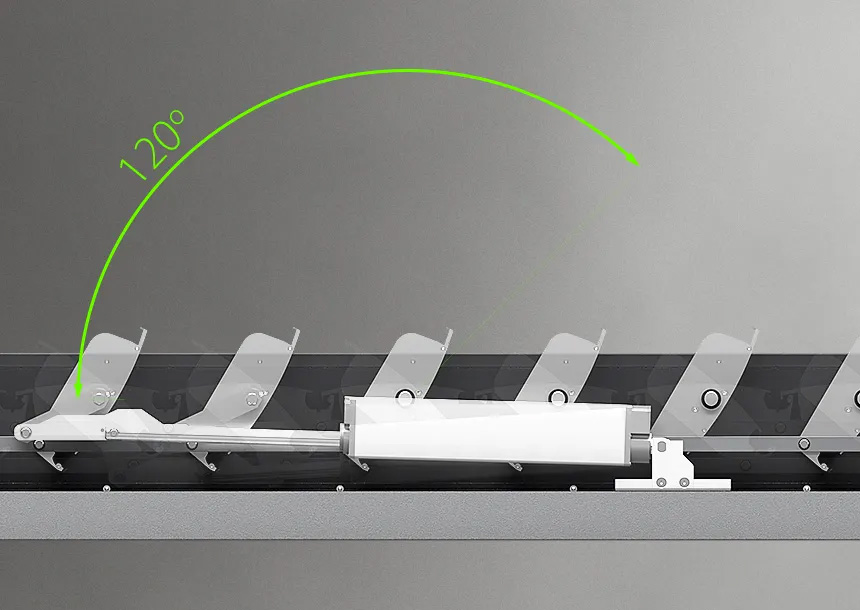

Aandrijfeenheid, rotatiebereik van het mes
Betekenis :
1 - Elero lineaire motor, vermogen 1200N
2 - motorondersteuning
3 - gidsondersteuning
4 - staaf
5 - streng 8 x 20 mm
6 - bladpunt (voortstuwend)
Mesaandrijfeenheid
Betekenis :
1 - Elero lineaire motor, vermogen 1200N
2 - motorondersteuning
3 - gidsondersteuning
4 - staaf
5 - streng 8 x 20 mm
6 - bladpunt (voortstuwend)
7- Verbergbalk
|
adius:5px; breedte:100%;" /> |
|
|
Motorsteun voor enkele pergola |
Motorsteun voor pergola met motorkap |
|
|
|
|
Motorbevestiging voor enkele pergola |
Motoropzetstuk voor pergola met motorkap |

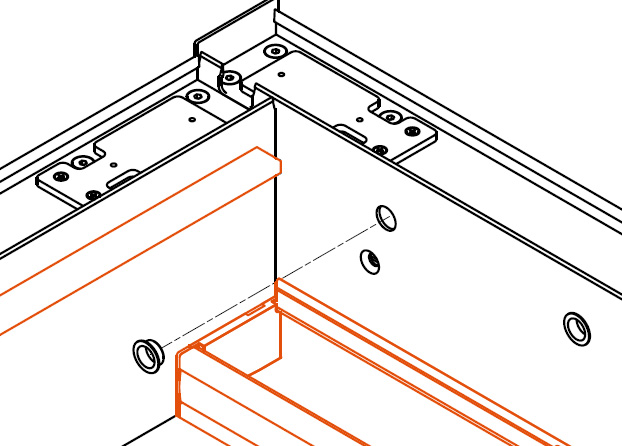

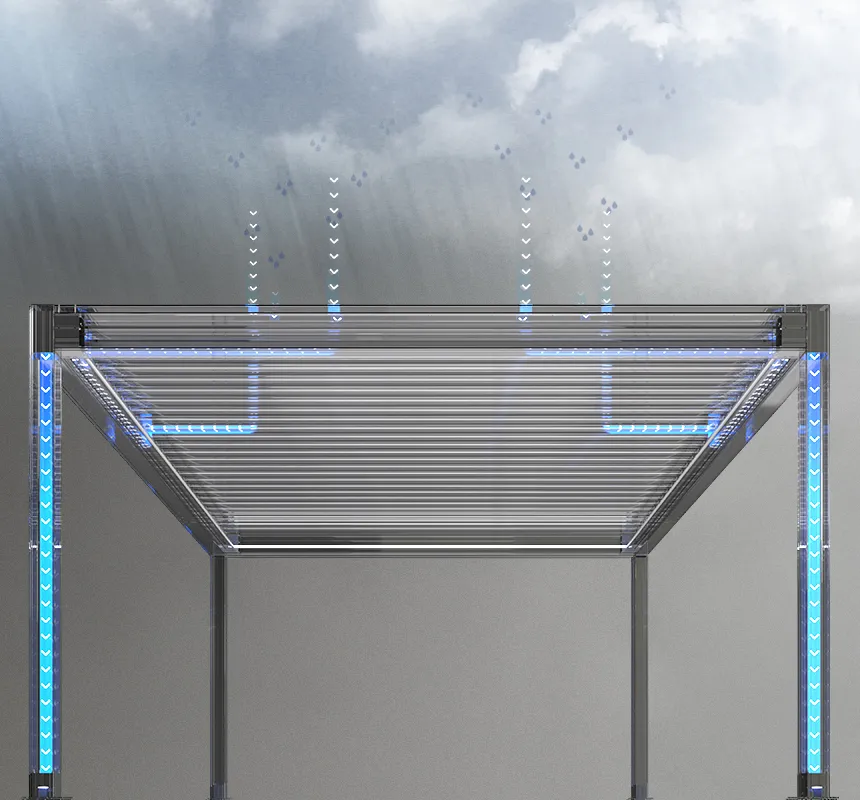

5. Hoe werkt de goot?
Benaming waterafvoergegevens:
1. Stroming door de lamellengoot
2. Stroming van de lamellen naar de gemeenschappelijke goot
3A. Achterste hardmes
3B. Voormattenmes
4. Extra zijgoten (bij waterafleiding ernaast of in de wanduitvoering)
5. Overstorten tussen goten (langs- en dwars)
6. Afleiding van de goot die gemeenschappelijk is voor de spijlen en het paalprofiel

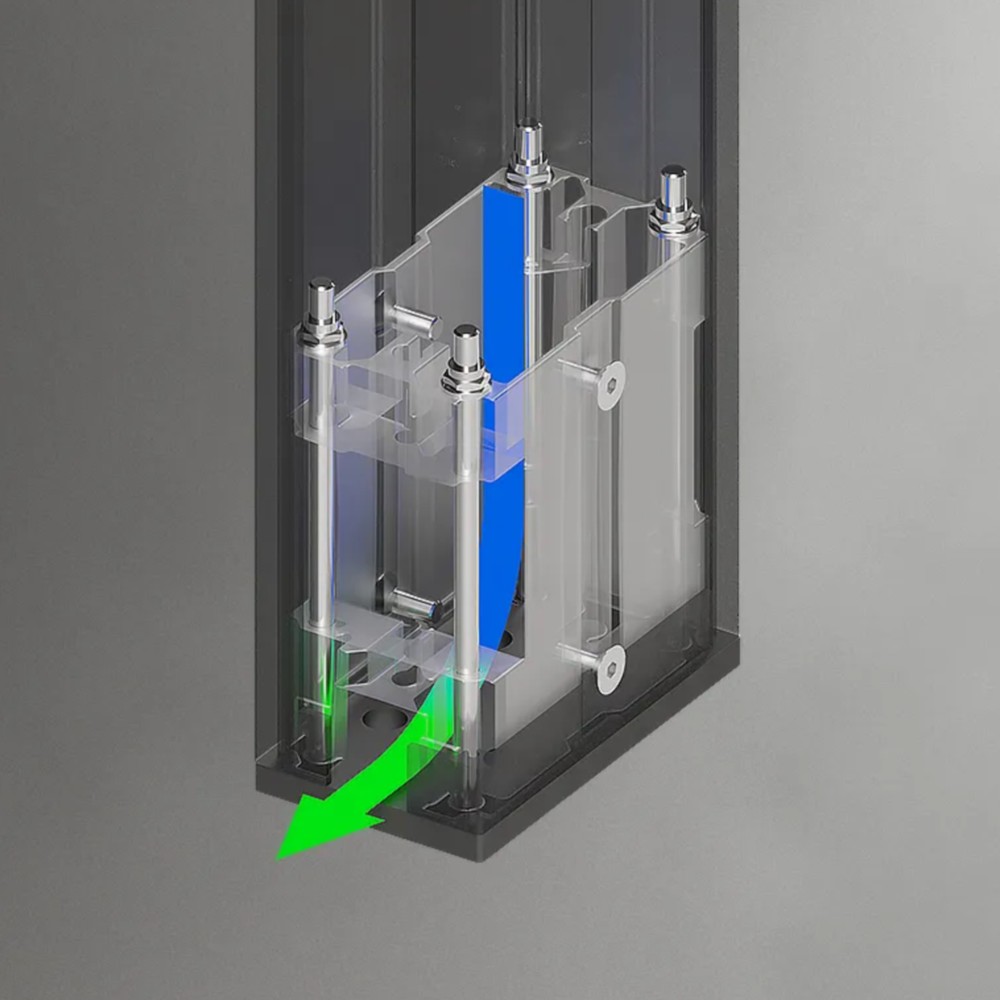

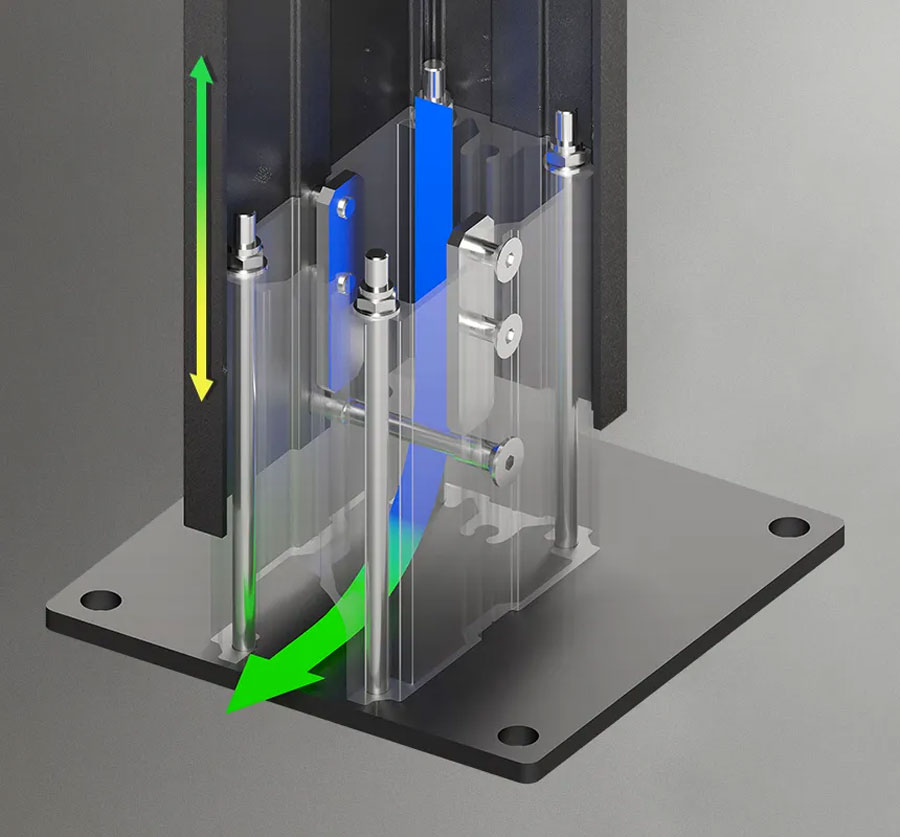

7. Paal-bypass
Er zijn twee palen met wateromleiding nodig.
Detail1
Afwateren met lamellengoot
(stabiele lengtehelling van 20 mm)
Diameter goot 36 mm
Detail2
Afwatering met gemeenschappelijke goot
(dwarse helling, zonder longitudinale helling)
Interne snede 87 x 48 mm
Detail3a
Doorstroom van achterblad naar achterdichtingsblad (gebogen goot).
De goot zonder helling. De stroom eindigt van de goot naar de gemeenschappelijke goot.
LET OP: De goot is uit twee segmenten verbonden met de nop in het midden.
Detail3b
Stroom van het voorblad naar het voormattenblad (gebogen goot) de goot zonder afschot.
De stroom eindigt van de goot naar de gemeenschappelijke goot.
Bij zijwaartse afleiding ligt de gemeenschappelijke goot onder (dwars).
LET OP: De goot is uit twee segmenten verbonden met de nop in het midden
Detail4
Dwarsgoot (bij dwarshelling, geen hinderlijk talud).
Interne snede 87 x 47 mm.
De goot is met de overstorten verbonden met de langsbalk
laterale ovalen met hoekige afleiding - interne snede mm.
Details 5
Boonvormig overloopgat 144 x 483
Recht aftakprofiel (in staaf) 34 x 44 mm

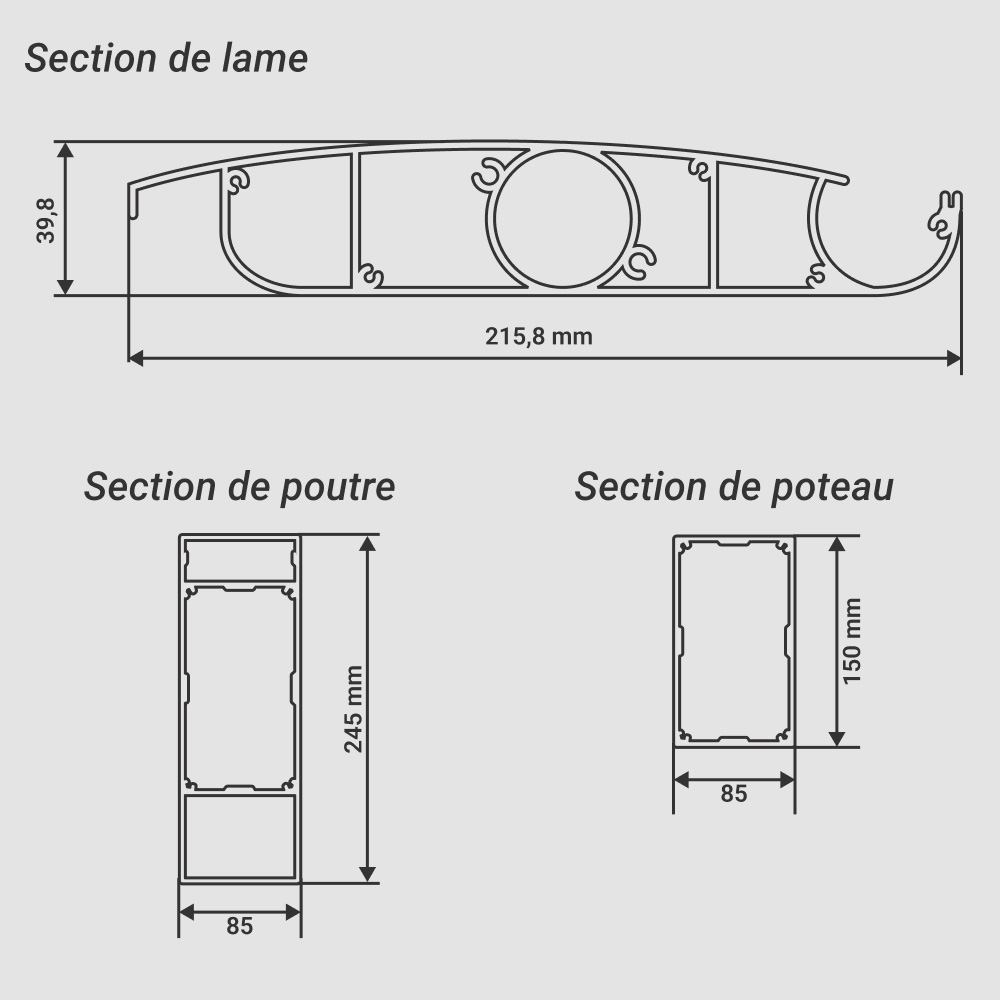

6. Onderdelen snijden:

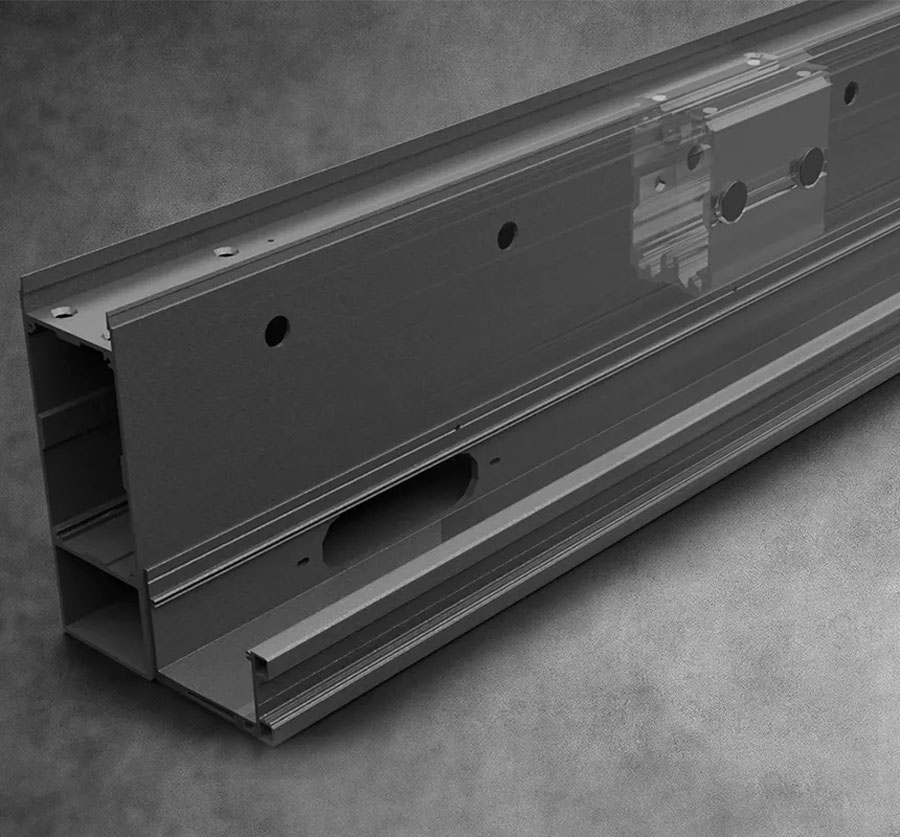

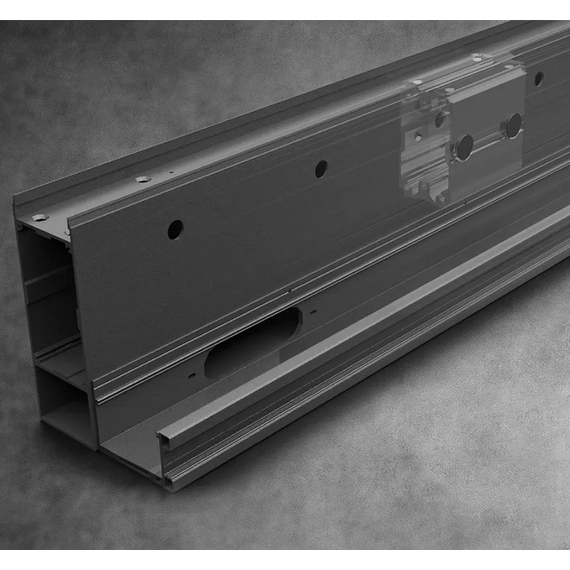

Staaf gesneden (85x212)
Materiaal : EN AW6060 T66
Statische kenmerken :
Massa 6,48 kg/m
Oppervlakte = 24,01 cm2
J1 = 291,31 cm4
J2 = 1216,58cm4
Paalsectie (85x150)
Materiaal : EN AW6060 T66
Statische kenmerken :
Massa 4,83 kg/m
Oppervlakte = 17,89 cm2
J1 = 215,9cm4
J2 = 564,44cm4

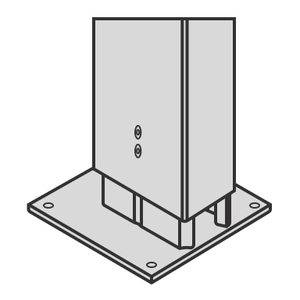

Voeten zonder afleiding
Voeten met bypass
Voeten van gepoedercoat EN AW-5754 aluminiumplaat, 8 mm dik.
Goten snijden
(91,6x75)
Materiaal: EN AW6060 T66
Massa 2,08 kg/m
Het voorste complementaire mes afsnijden
Materiaal: EN AW5754 plaatwerk
Massa 0,24 kg/m
Het achterste complementaire mes afsnijden
Materiaal: EN AW5754 plaatwerk
Massa 0,27 kg/m
Eenvoudige dwarsdoorsnede
Doorsnede voor pergola met motorkap
Detail van maskeringsstaafbevestiging
lengtedoorsnede
gemengde ck-rij">

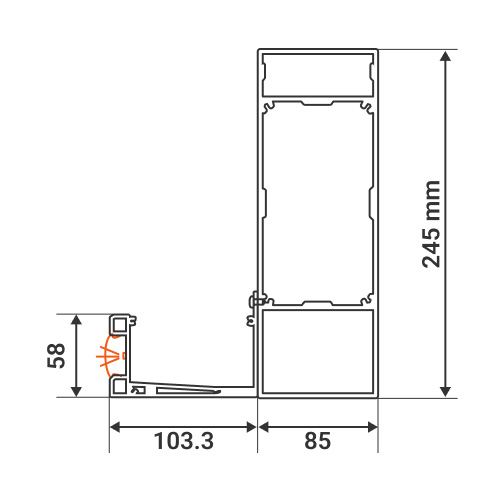

7. Waar bevindt LED-verlichting zich?
Betekenis :
1 - LED-strip met plint naast de goot
2 - LED-strip met plint naast de bar
3 - Eindkap met gefreesde groef
4 - Verlichtingscontroller
5 - 24 V voeding met ophangbeugel
MERKTE OP :
Als het totale LED-circuit > 12 m bedraagt, moet de voeding in 2 secties worden verdeeld.
(bij het kabeluitgangspunt)
heeft. Detail van de voeding van de LED-strip
B. Locatie van de LED-voeding
Langsbalk

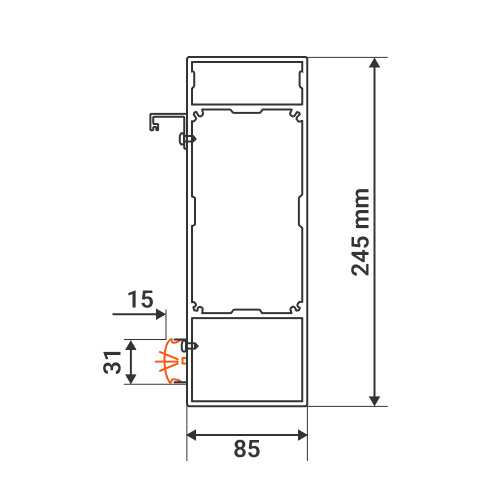

Dwarsbalk
Questions fréquentes
Wat is de prijs van deze pergola?
Om de prijs te achterhalen, is het heel eenvoudig. Vul de verschillende elementen in (lengte, breedte, LED-verlichting en andere opties) om uw gepersonaliseerde offerte te verkrijgen.
Levering is gratis in Frankrijk.
Hoeveel kleuren zijn er beschikbaar voor de messen?
In totaal zijn er zonder meerprijs 26 RAL’s verkrijgbaar, met klassieke kleuren zoals antraciet of wit. Als dit kleurengamma niet voldoende is, is het mogelijk om een gepersonaliseerde kleur te selecteren (meerprijs te verwachten).
Wat is de productietijd?
Reken op 6-8 weken voor de productie en vervolgens ongeveer 1 week om de producten naar uw huis te verzenden.
Is het mogelijk om naar Europa te leveren?
Wij kunnen uw bioklimatologische pergola leveren in veel Europese landen, maar ook in Zwitserland.
Om te weten te komen of wij bij u kunnen leveren, raadpleegt u de lijst met beschikbare landen door het product in het winkelmandje te plaatsen en vervolgens de optie “Bereken verzendkosten” te selecteren. Vergeet niet om bij het plaatsen van de bestelling het juiste land van levering aan te geven.
Orientation des lames de pergola
Details van de opties
De pergola is bevestigd aan de diepte kant.
De pergola is aan de breedtezijde bevestigd.
![Gemotoriseerde bioklimatische pergola - Op maat gemaakt, Type montagebeugel: Universeel [125x85]](https://lacentrale-eco.com/images/thumbnails/300/300/variant_image/25/support_universel_pergola1.jpg "Gemotoriseerde bioklimatische pergola - Op maat gemaakt, Type montagebeugel: Universeel [125x85]")

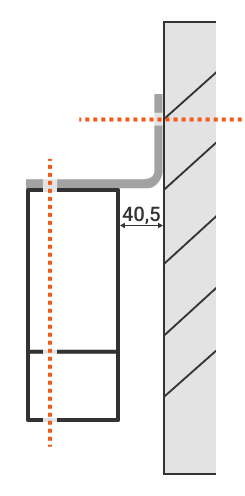

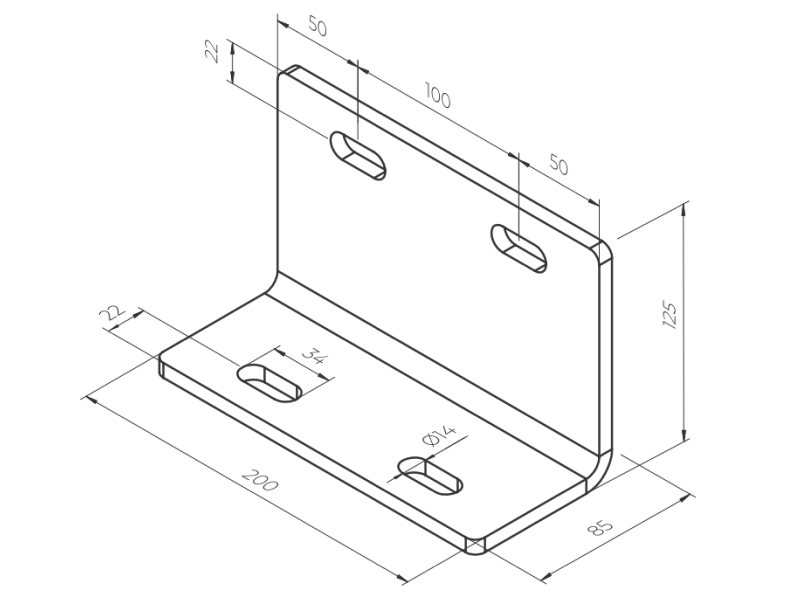

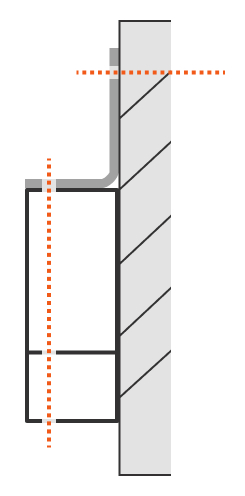

De universele beugel kan aan de muur worden bevestigd of op een afstand van 40,5 mm, afhankelijk van welke kant van de beugel aan de muur wordt bevestigd.
Lange zijde bevestigd aan de muur = Pergola gelijmd aan de muur
Er is slechts één mogelijke manier van bevestigen: pergola onder de bevestigingsbeugel.

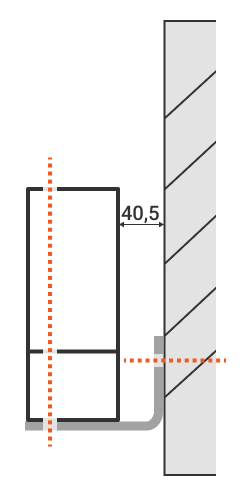

Korte zijde bevestigd aan de muur = Pergola op 40,5 mm van de muur
Er zijn twee manieren om het systeem te bevestigen, maar altijd met het langere deel naar beneden gericht.
Detail van het stuk :
Elero motor met Situo 1 IO pure control van Somfy
Elero motor met zuivere Situo 1 IO regeling en Ondeis regensensor van Somfy

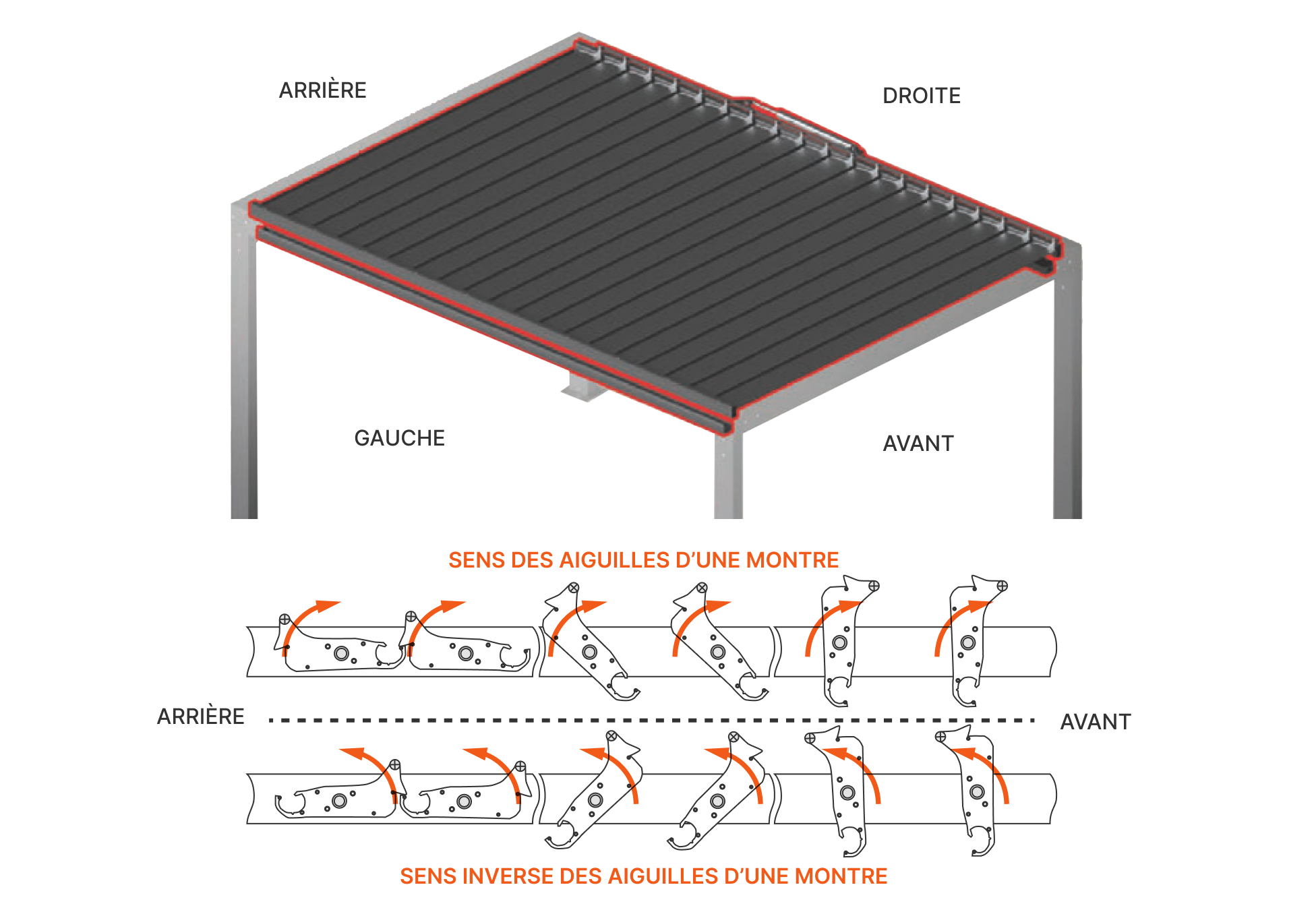

De bladen draaien met de klok mee als u buiten de pergola staat en naar de linkerkant kijkt.
Dus als de gevel van uw pand naar achteren wijst, openen uw lamellen van achteren naar voren.
Bij lamellen van 45° worden de zonnestralen door de lamellen tegengehouden.
Deze oriëntatie is ideaal voor pergola's in regio's ten zuiden van Lyon, waar zonnewinst in de winter niet noodzakelijkerwijs nodig is om uw hoofdruimte te verwarmen.
De bladen draaien tegen de klok in als u buiten de pergola staat en naar de linkerkant kijkt.
Dus als de gevel van uw pand aan de achterkant zit, gaan uw lamellen van voor naar achter open.
Met de lamellen van 45° kunnen de zonnestralen halverwege het seizoen doordringen en zo uw woning binnenkomen als uw pergola op het zuiden gericht is, en als uw lamellen evenwijdig aan de gevel staan.
Deze oriëntatie is ideaal voor pergola's in regio's ten noorden van Lyon, waar zonnewinst in de winter noodzakelijk/gewenst is om uw hoofdruimte te verwarmen.
Entre 1400 et 2500 mm de large :
- 4 spots entre 1400 et 3400 mm de projection
- 6 spots entre 3600 et 5200 mm de projection
- 8 spots entre 5400 et 7000 mm de projection
Entre 2750 et 4000 mm de large :
- 6 spots entre 1400 et 3400 mm de projection
- 9 spots entre 3600 et 5200 mm de projection
- 12 spots entre 5400 et 7000 mm de projection
- Classe 6 - 90 km / h
