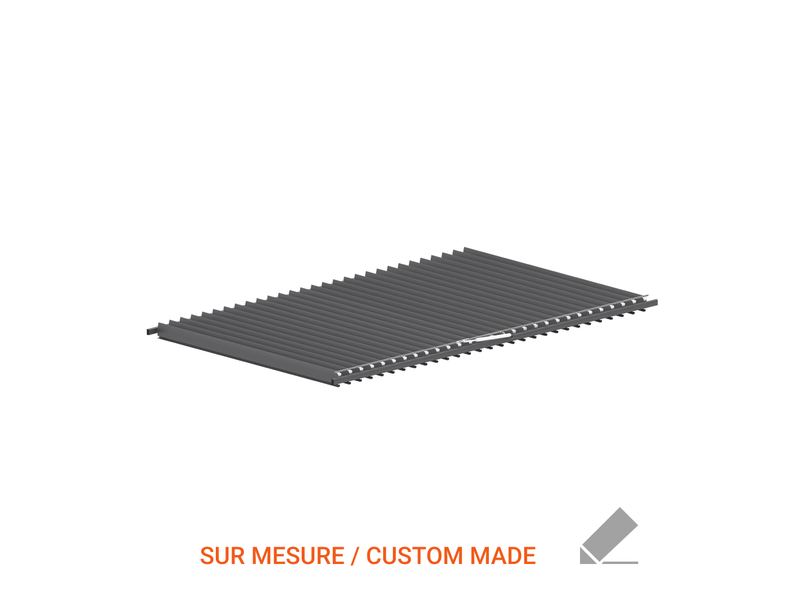

Créer votre structure et intégrez le kit lames
Installez facilement ces lames de pergola dans n'importe quelle structure
Des lames en alu sur-mesure
Largeur maximale de 4 m et une projection maximale de 7 m. Adaptez votre pergola à votre terrasse
Des lames étanches livrées avec 2 gouttières alu si besoin
En position fermée, les lames créent un toit étanche, protégeant efficacement la terrasse de la pluie.
Un kit lames facile à monter en 2 heures

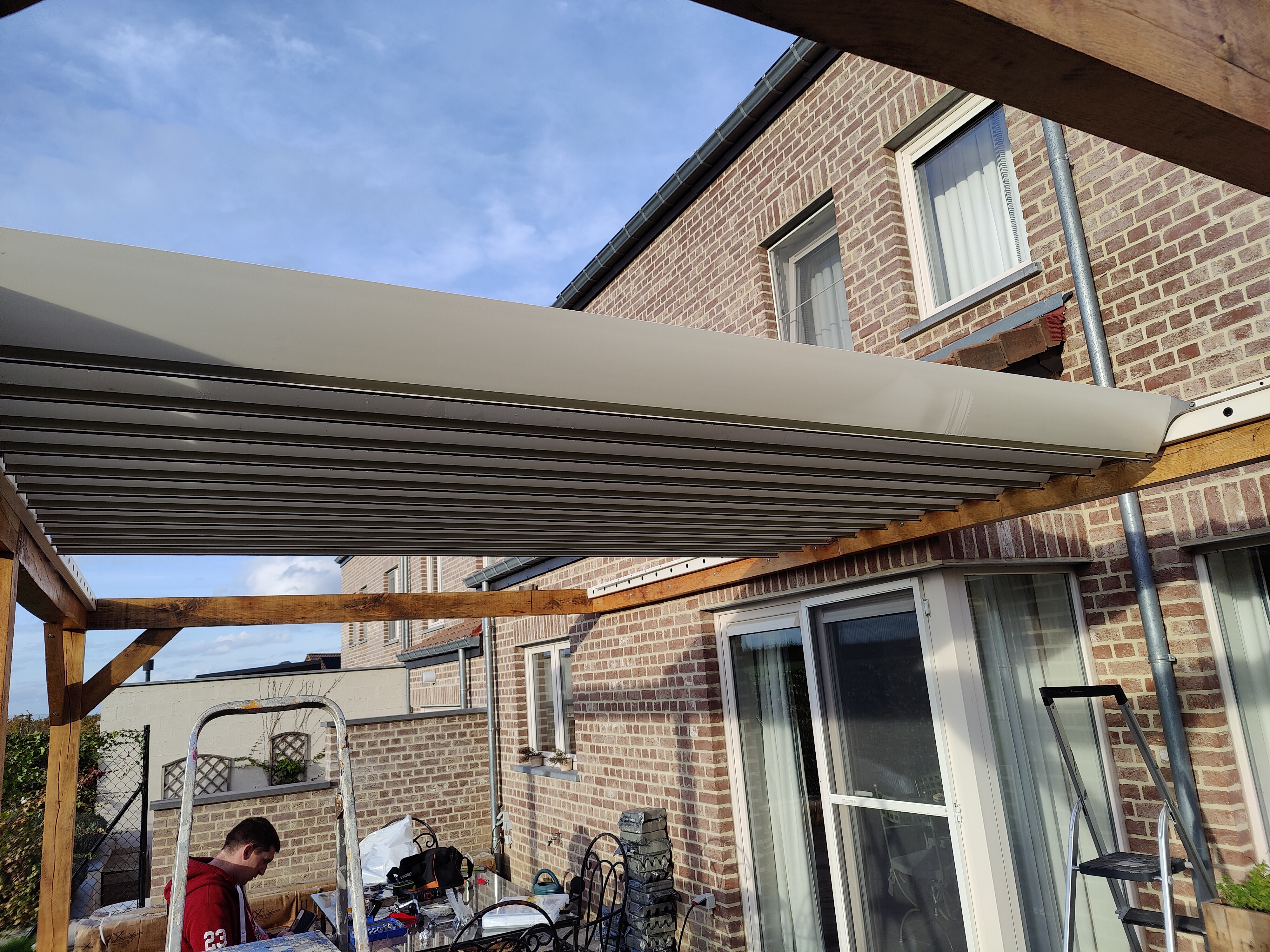

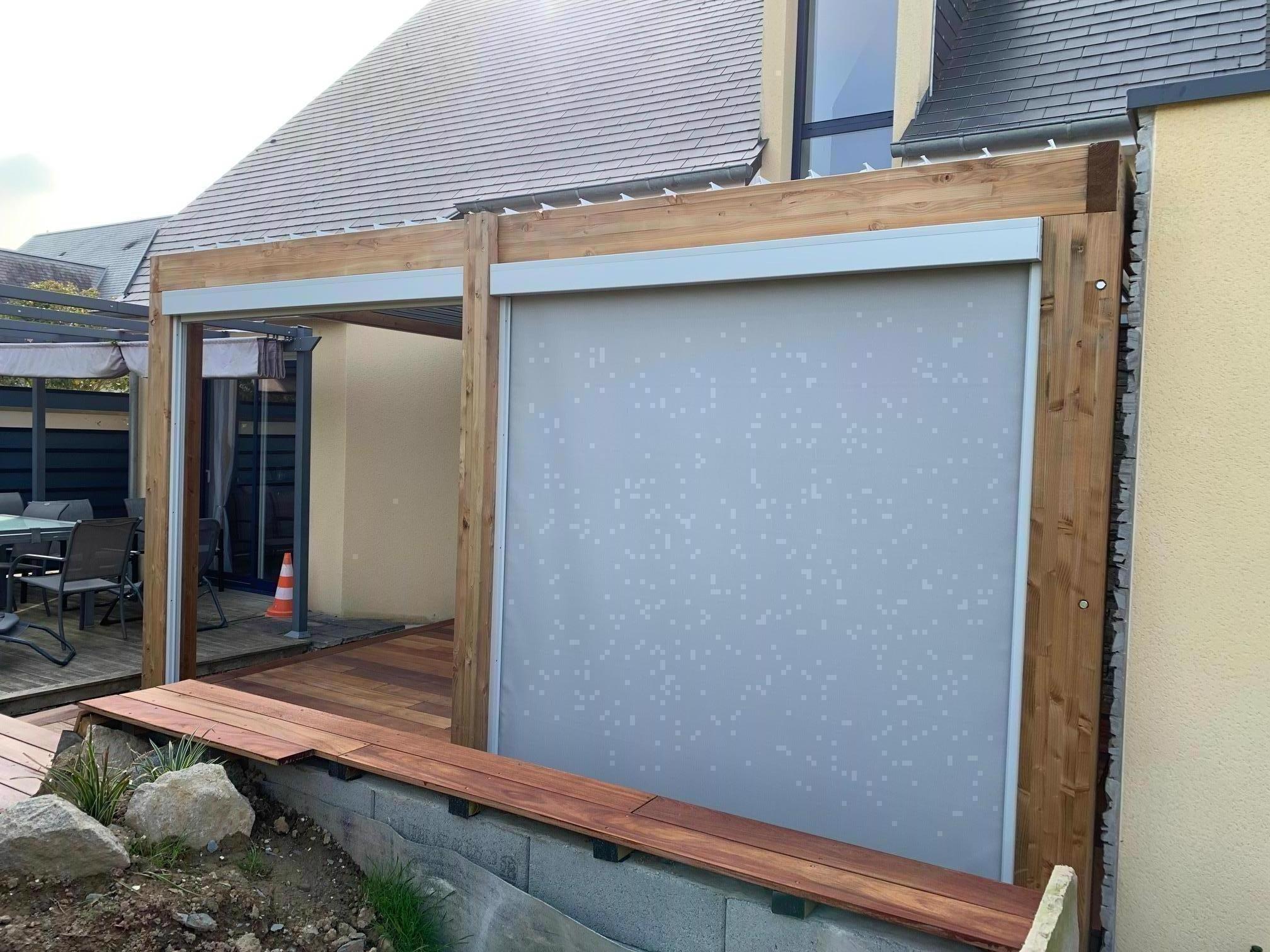

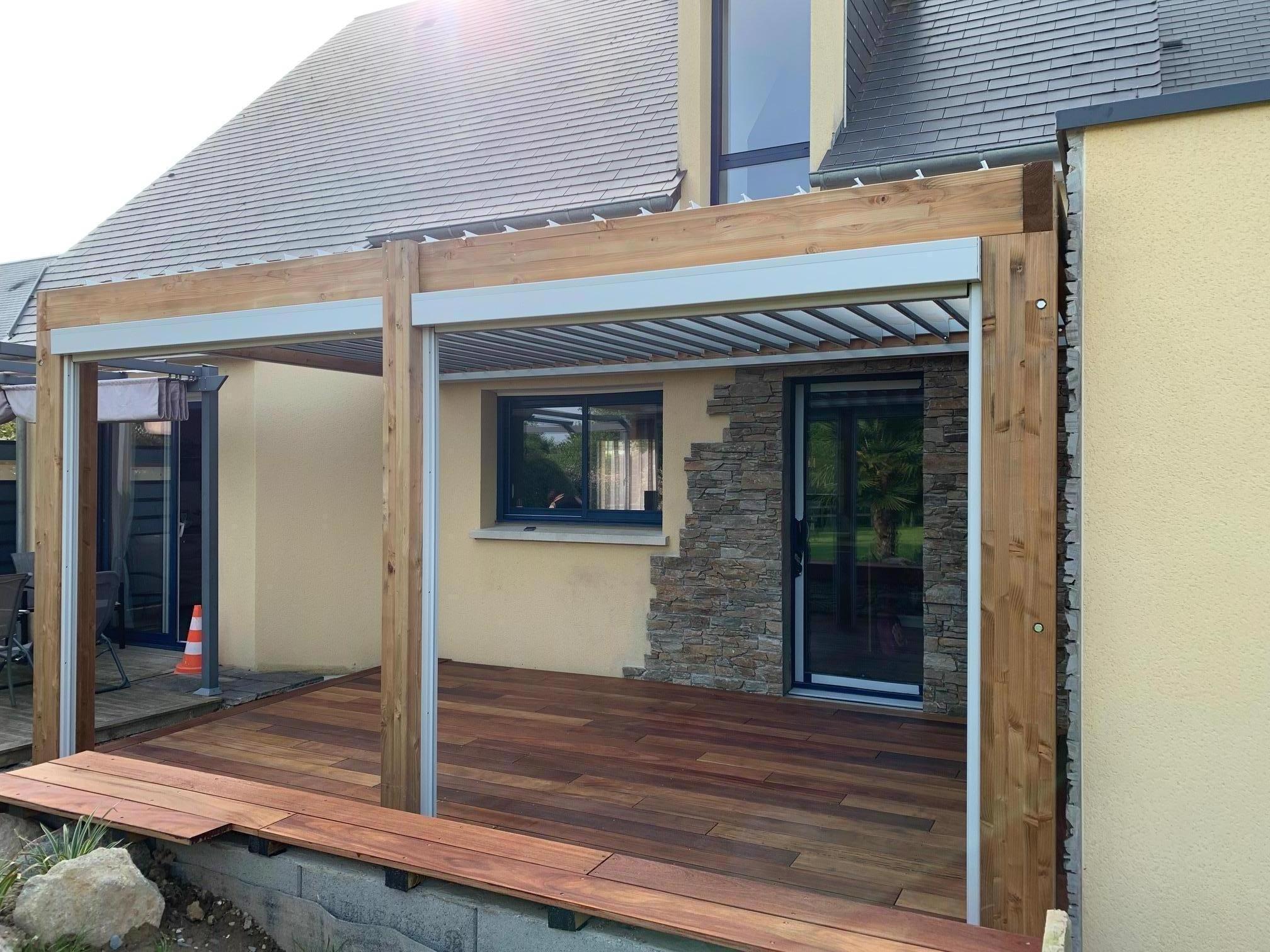

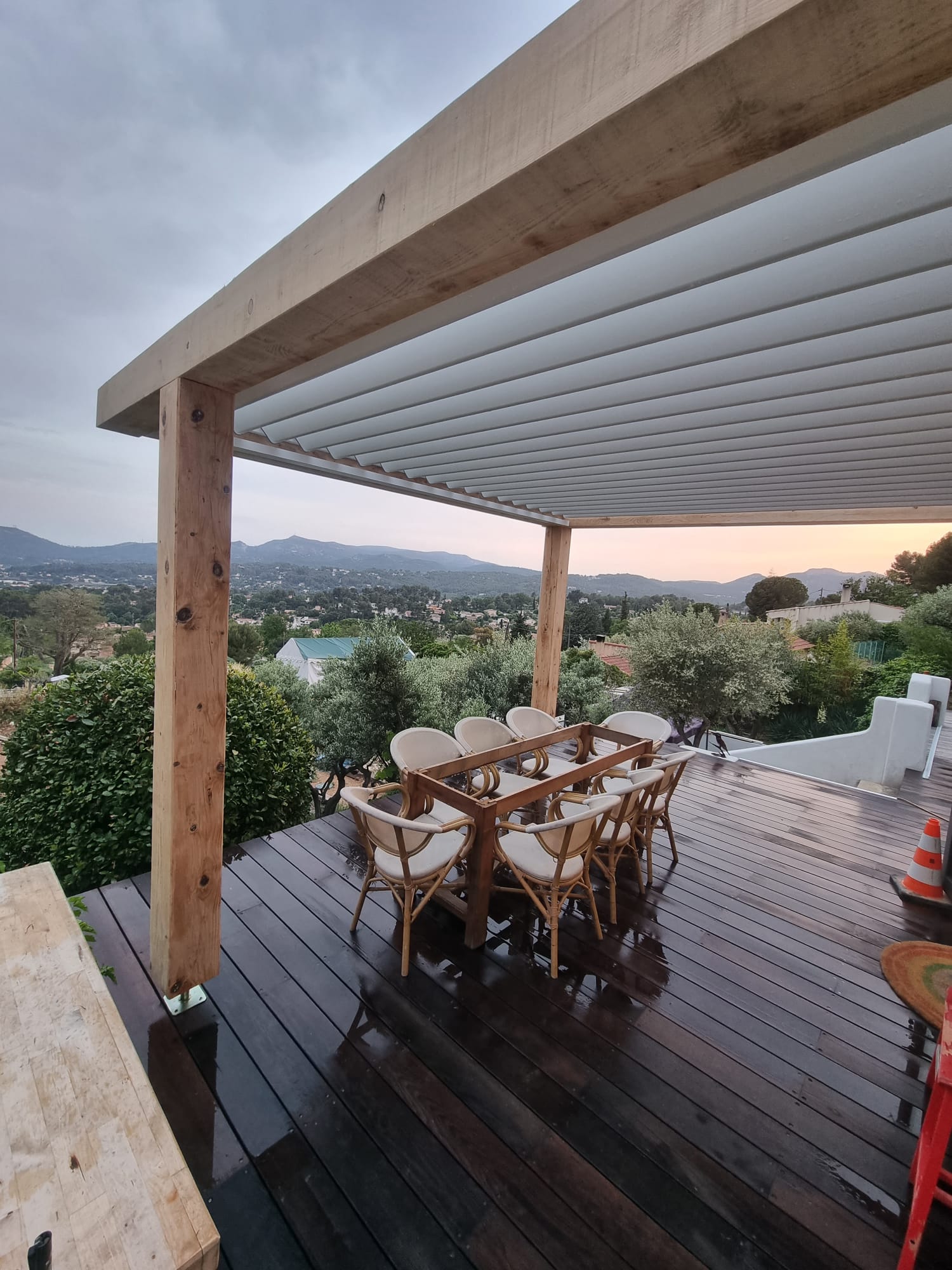

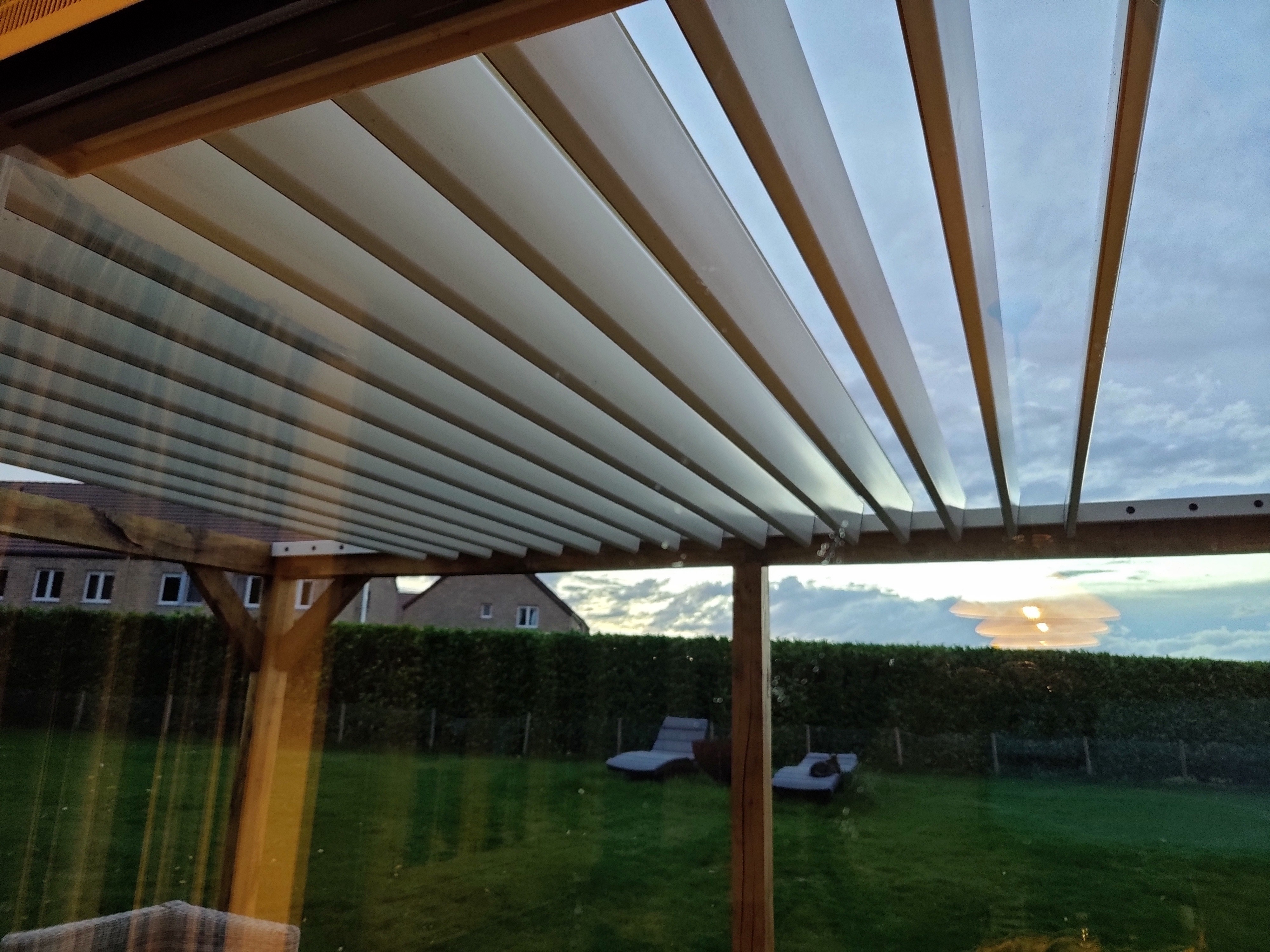

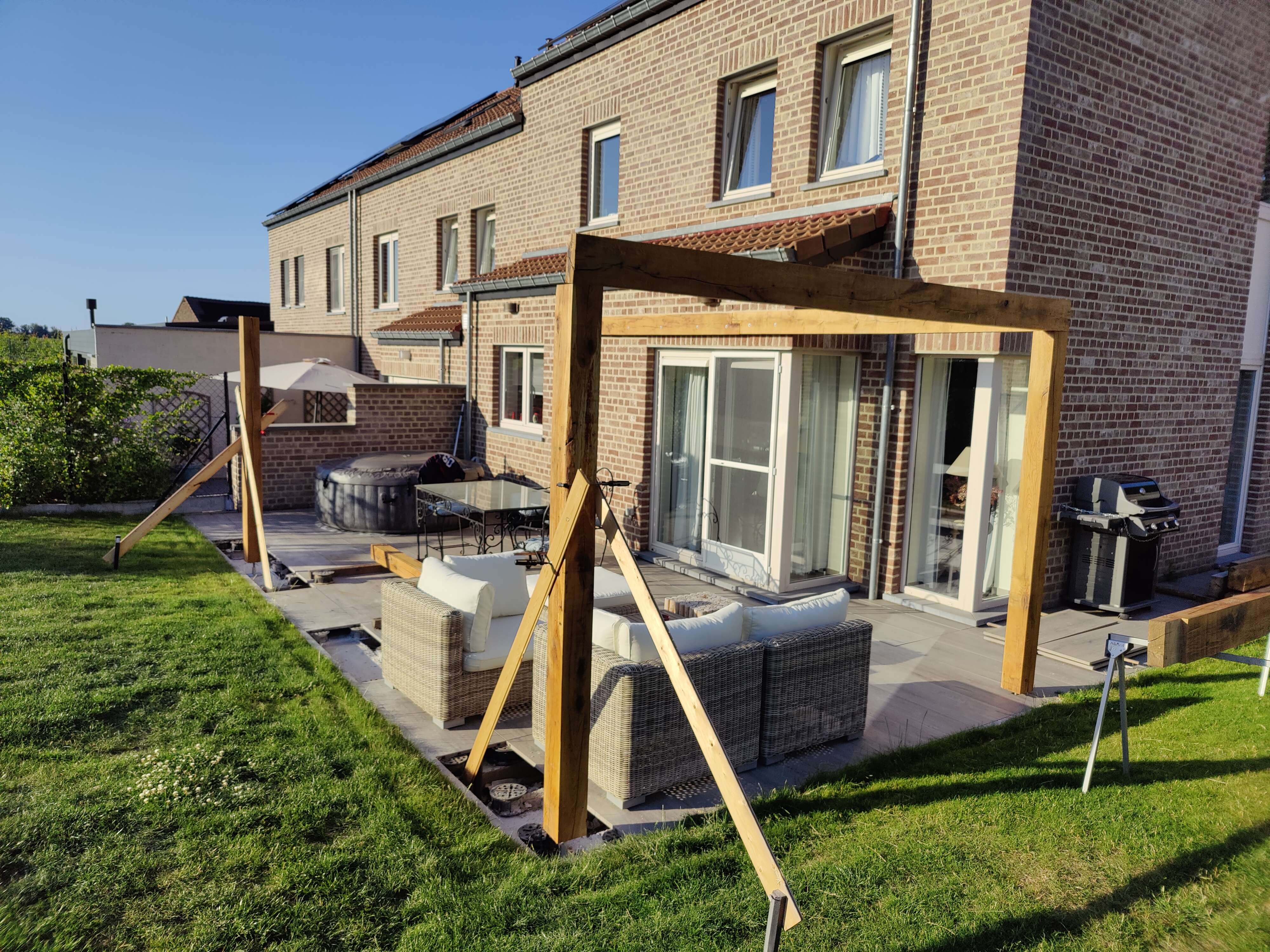

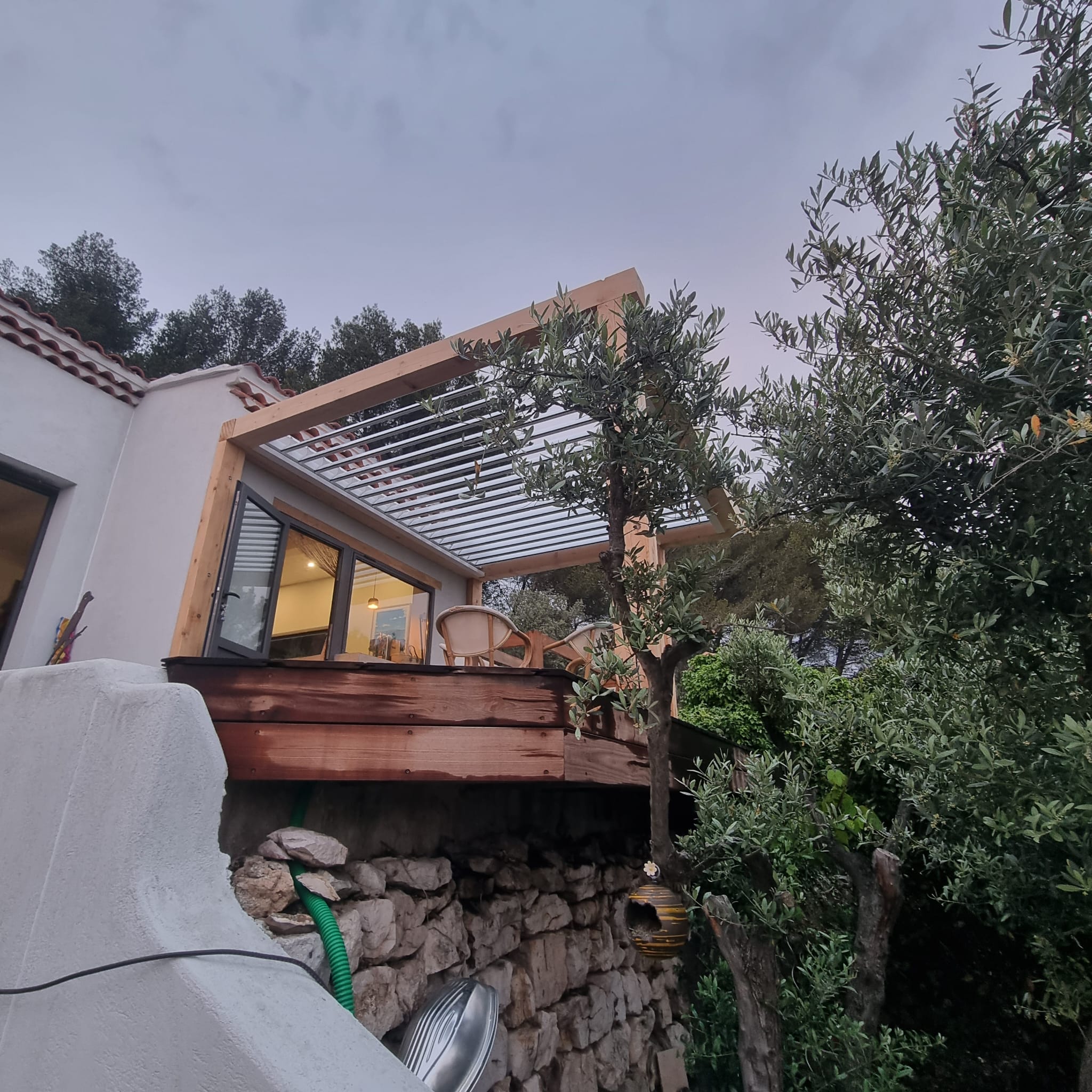

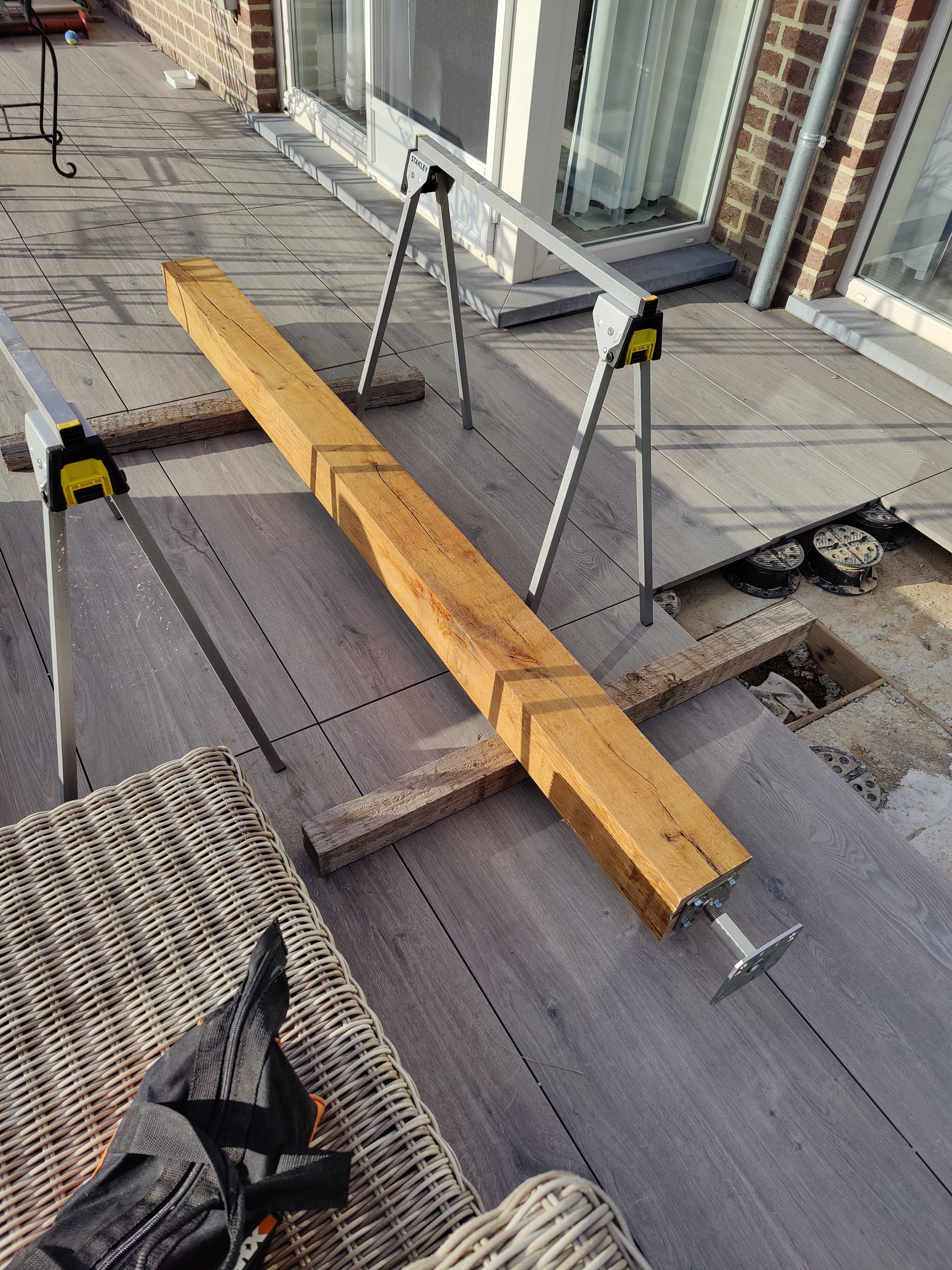

"Facile à monter, materiel de qualité, service client top"
"Agréablement surpris par la simplicité de montage."
Une fabrication solide
"Kit pergola de très grande qualité. Très facile à installer. Le profil pour le guidage des lames pour le moteur est déjà troué et donc pas besoin de régler la verticalité des lames comme expliqué sur la notice.
A recommander sans hésiter. Également très bonne communication avec la société."
Personnalisable et excellent rapport qualité/prix
"Vraiment très satisfait de mon achat.
Le produit est de très bonne qualité, bien emballé et protégé lors de la livraison.
Je recommande vivement ce produit qui vous permets d'avoir votre pergola personnalisé à votre goût, de qualité professionnelle et à un prix très correct."
Le prix affiché sur la fiche produit est le prix de départ pour le minimum de lames. Pour avoir une idée précise du budget pour ce produit, avec ces accessoires et son mécanisme d'orientation, complétez toutes les options situées plus haut en cliquant sur le bouton "configurer". Vous gardez la main sur le choix de la structure.
Une fois que tout a été complété par vos soins, vous avez le prix exact du produit. La livraison est offerte en France à partir de 1 200 €.
Prévoyez un délai de 6 à 8 semaines en temps normal. Il faut prendre en compte que l'usine ferme en août et en décembre (+2 à 4 semaines).
Tous les kits sont réalisés sur-mesure, par conséquent, nous ne disposons pas de stock.
Retrouvez l'ensemble des avis et des témoignages de nos clients en bas de cette page.

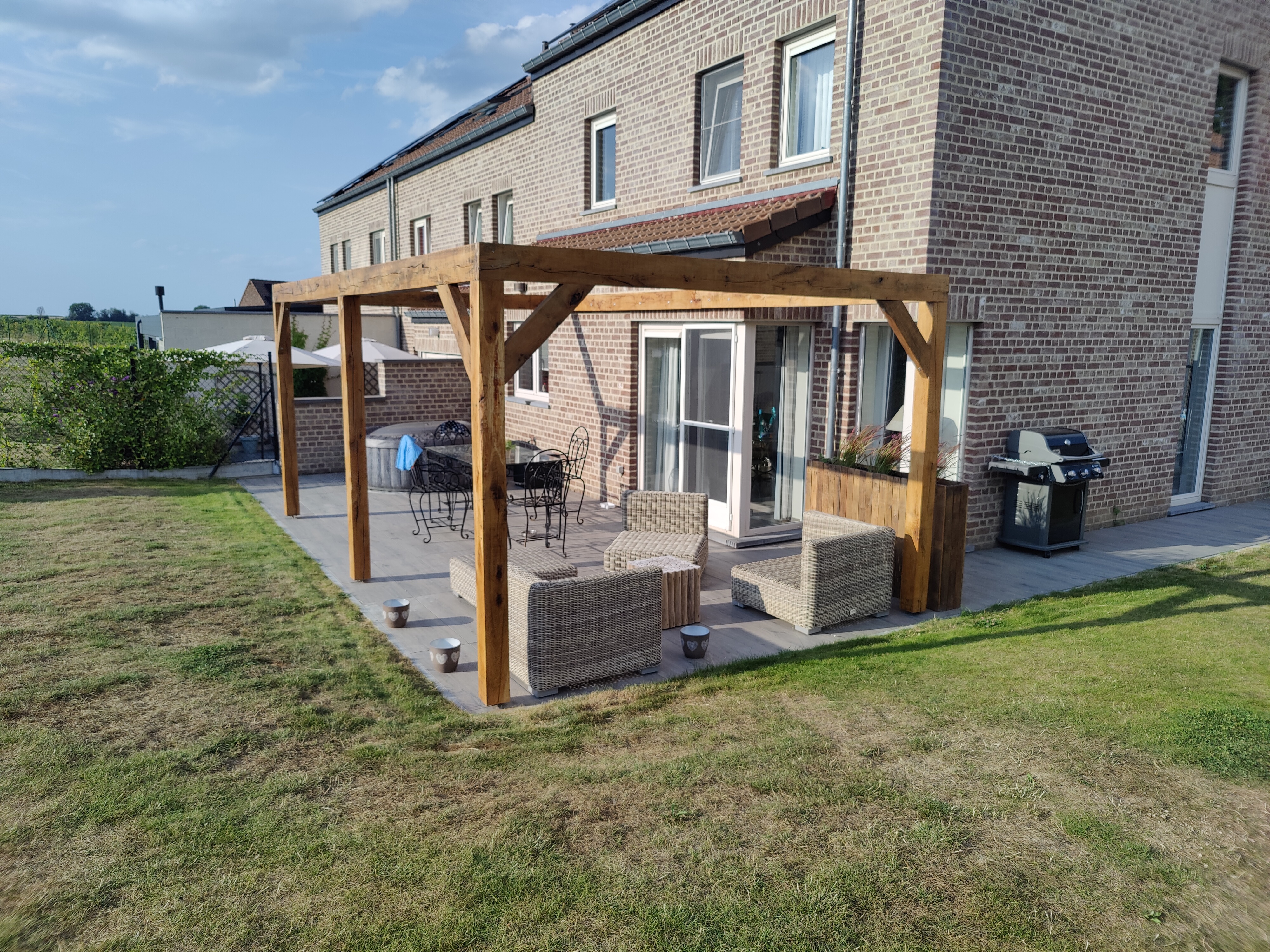

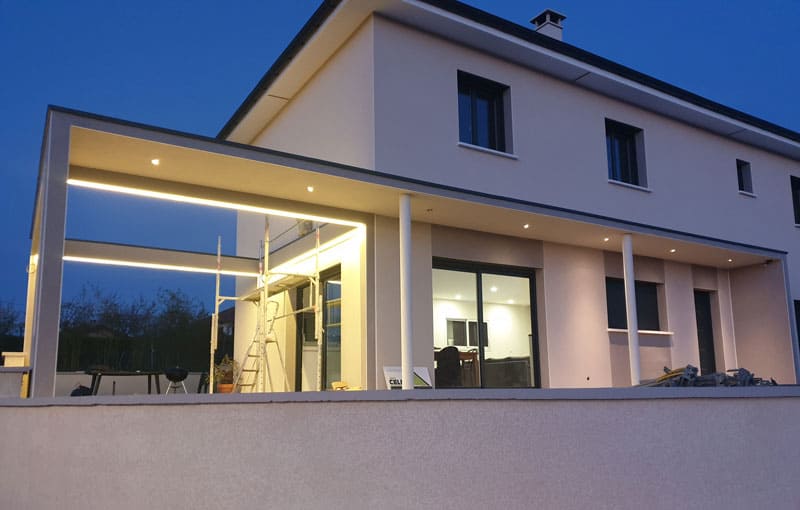

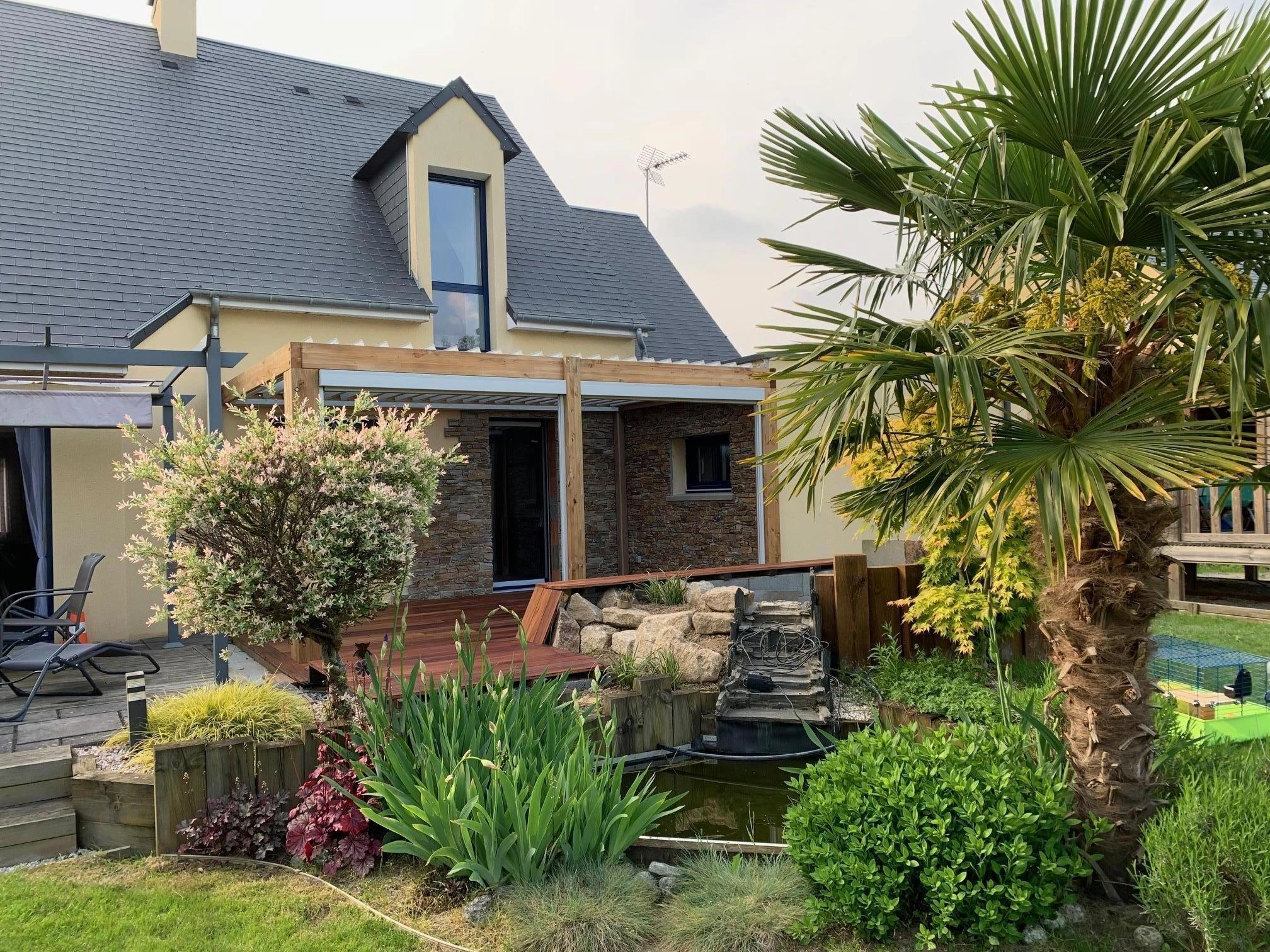

Créez votre propre pergola sur-mesure sur une structure en bois, béton, métal, alu, pour créer de la fraîcheur sur votre terrasse grâce à ce système complet, prêt à poser.
Choisissez les poteaux de votre côté et complétez avec nos lames de pergola bioclimatique.

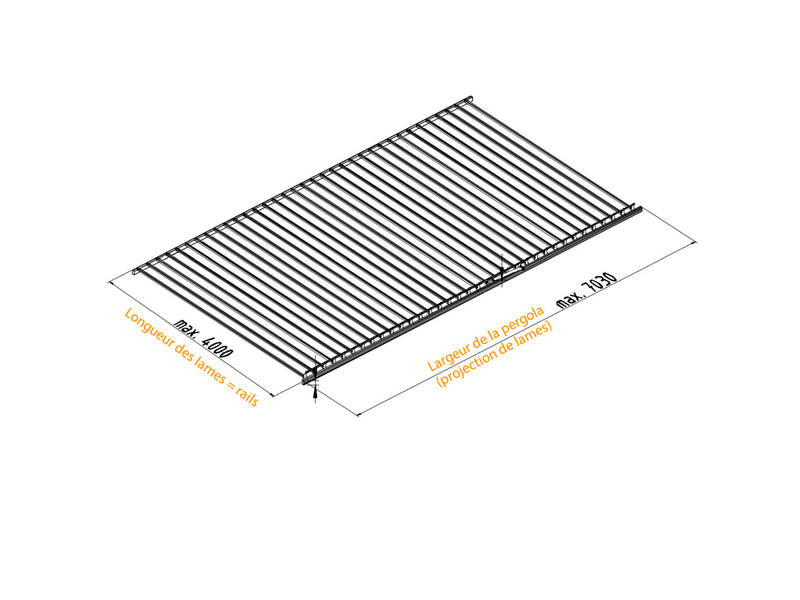

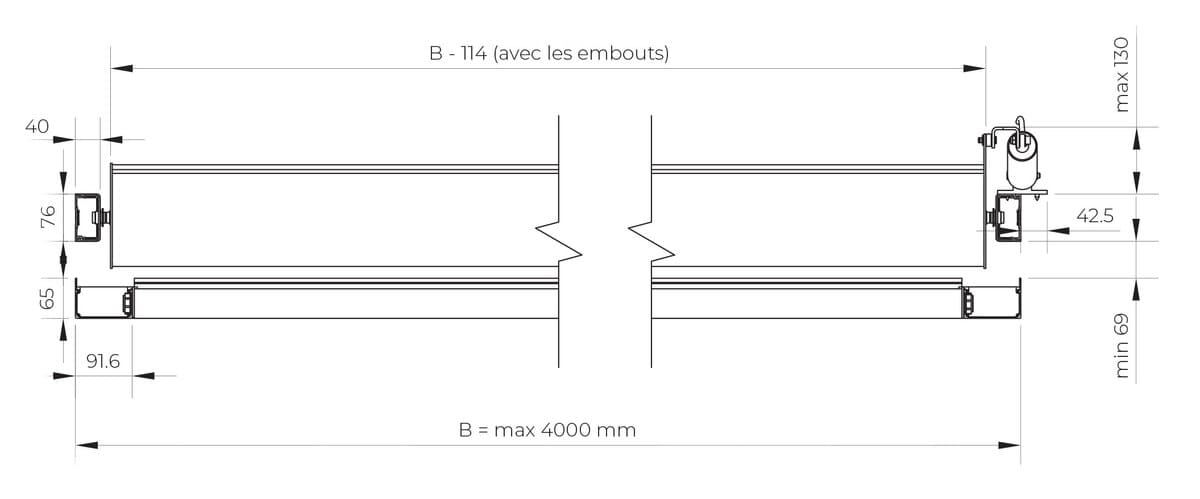

À quoi correspond la Longueur x la Projection du kit lame bioclimatique ?
La longueur correspond à la dimension des lames sans le cadre. Sur l'image ci-dessus, nous avons 4 000 mm.
La projection est la dimension obtenue par le cumul du nombre de lames à plat, soit : écart lame (200 mm) x nombre de lames + 15 mm x 2 (dépassement lame à l'avant et à l'arrière).
Sur l'image ci-dessus, nous avons donc le calcul suivant : 200 × 35 + 15 × 2 = 7 030 mm

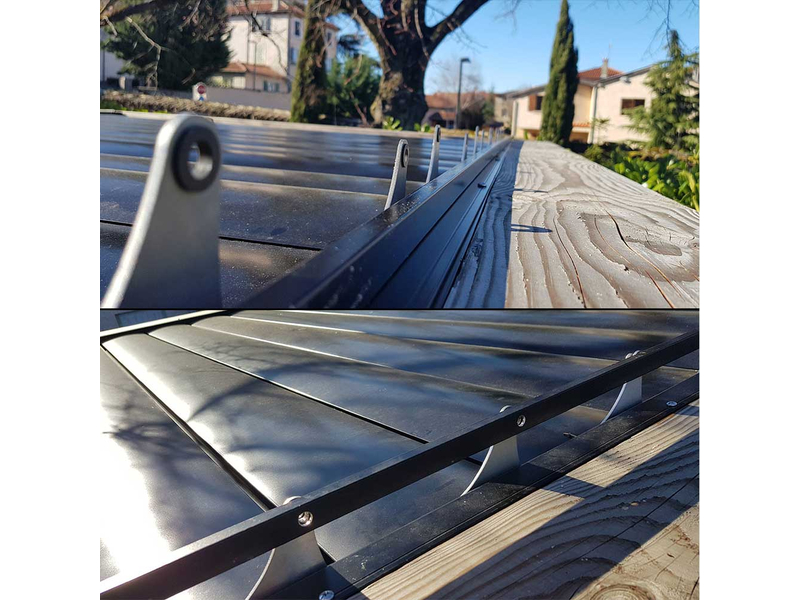

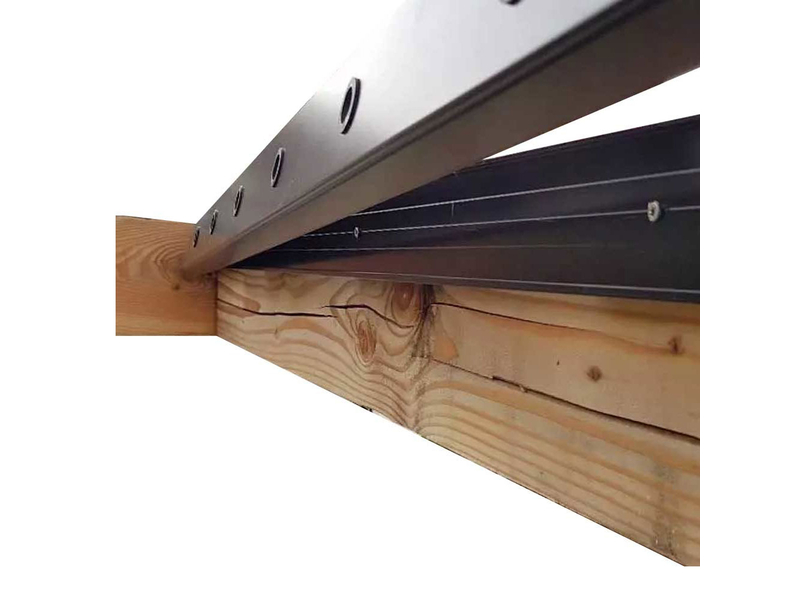

La longueur des lames tient compte des rails porteurs qui se fixent aux poutres de votre pergola
Il faut déjà fixer les rails porteurs sur votre structure, pour ensuite venir enfiler les embouts de chaque lame , d'un côté puis de l'autre.

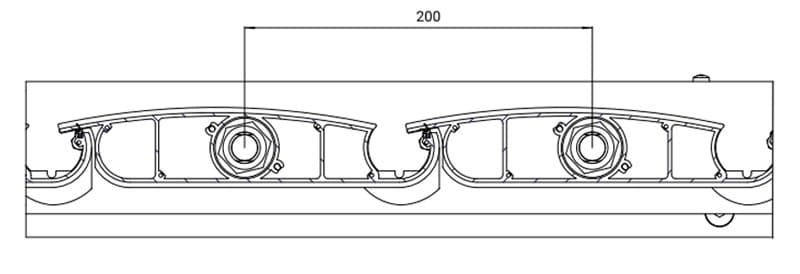

Lame de pergola en aluminium de 215,8 mm
La lame est en aluminium avec des embouts en inox. un joint epdm assure l'étanchéité entre les lames
Entraxe entre les lames orientables de 200mm
Si vous 10 lames mises bout à bout, la projection fera 10 × 200 mm = 2 000 mm
À ces 2 000 mm, ajoutez 15 mm de jeu de chaque côté, soit 2 030 mm
Le rail porteur livré fera donc 2 030 mm.
Nous vous conseillons donc de garder un espace entre poutre intérieur de 2 035 mm.
Les 15 mm avant et arrières seront comblés par les cornières d'étanchéités ci-dessous.

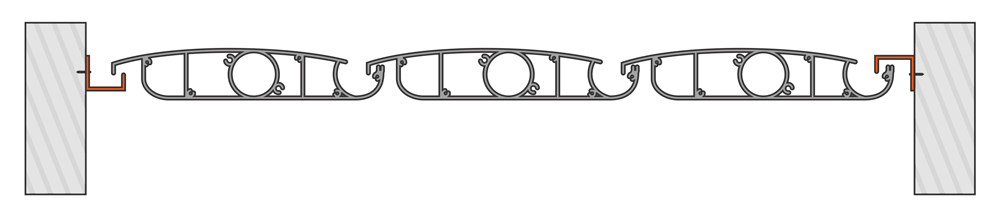

Cornières d'étanchéité avant et arrière, parallèles aux lames
Coupe de la cornière avant
Matériel : tôle EN AW5754
Masse 0,24 kg/m
Coupe de la cornière arrière
Matériel : tôle EN AW5754
Masse 0,27 kg/m
Des lames étanches
Les lames en aluminium extrudé et acier inoxydable de la structure offrent la possibilité de varier l'angle d'inclinaison grâce à la molette de la télécommande livrée.
La forme et les joints des lames assurent une parfaite étanchéité de la structure.
Lorsque les lames sont fermées, l'eau s'évacue des deux côtés au bout des lames si vous n'avez pas mis de pente.
Les lames de pergolas proposées assurent la fonction de pare-soleil et de pare-pluie pour protéger le mobilier présent sur votre terrasse.
Ne laissez plus la météo gâcher vos projets : profitez de votre extérieur même en cas de fort ensoleillement, de pluie ou de vent.
Il est possible de commander deux gouttières en aluminium afin de drainer l'eau qui s'écoule sur les lames quand elles sont fermées. Les gouttières ne sont pas percées, donc vous devrez ajuster le système à votre situation.
Des lames conçues pour résister à toutes les conditions climatiques
Nous avons sélectionné ce profil de lames extrudées, car vous conviendrez qu'il est bien plus résistant que les lames en S ou en Z qui peuvent être une simple tôle avec un axe.
Lorsque toutes les lames sont fermées, elles s'appuient les unes contre les autres pour former un ensemble compact résistant.
Si vous avez 1 m de neige sur votre pergola, cela pèsera environ une tonne par m² ce qui va bien entendu faire plier votre structure porteuse ou cela arrachera les rails porteurs fixés sur les côtés, mais en aucun cette neige pliera les lames.
Nous vous conseillons en cas de fortes chutes de neige sur votre tablier de lames orientables, de laisser les lames ouvertes pour éviter une accumulation trop importante sur le dessus. Cette situation serait assez exceptionnelle.
Ainsi soyez tranquille, cette pergola très simple dans son mécanisme est un élément de couverture fiable et durable, pour protéger votre terrasse, votre salon de jardin, canapé, etc..
Les choses à faire et à ne pas faire

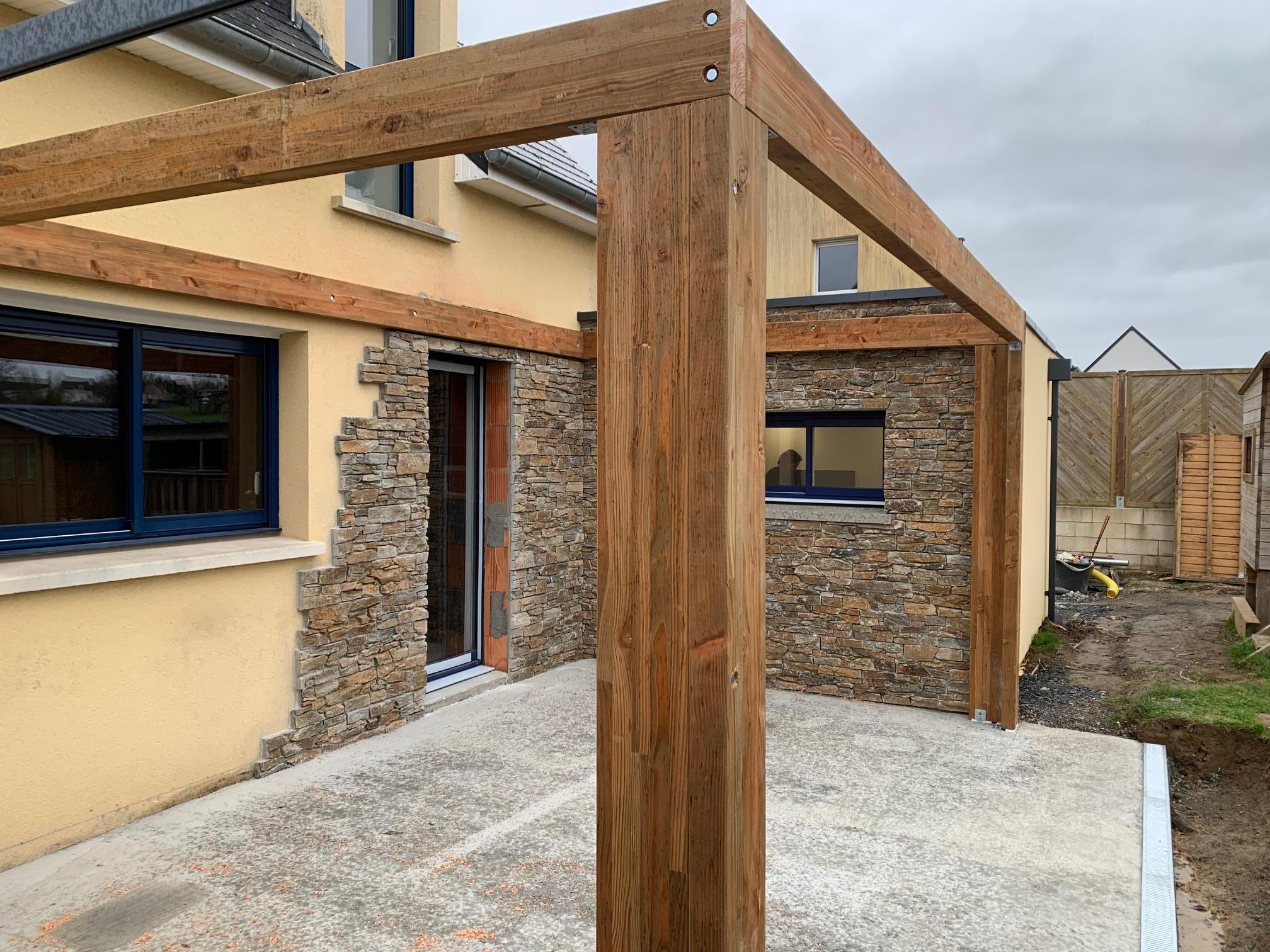

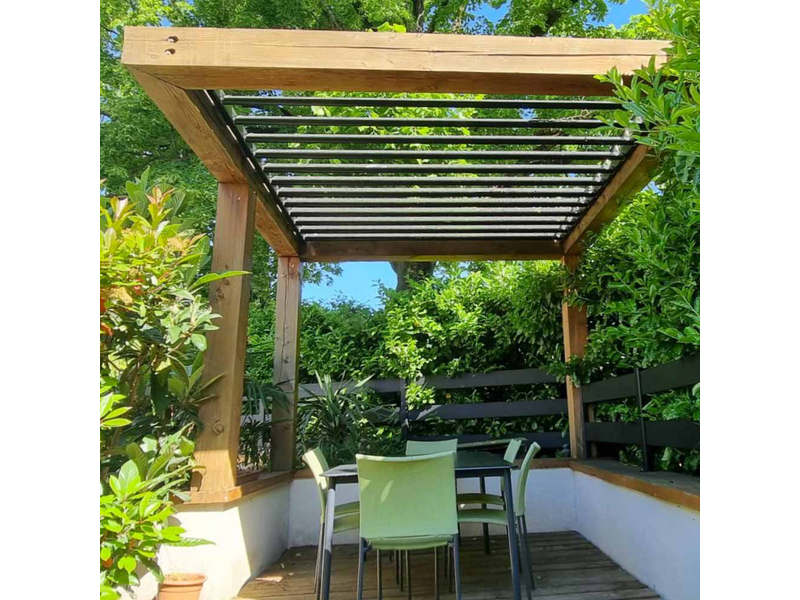

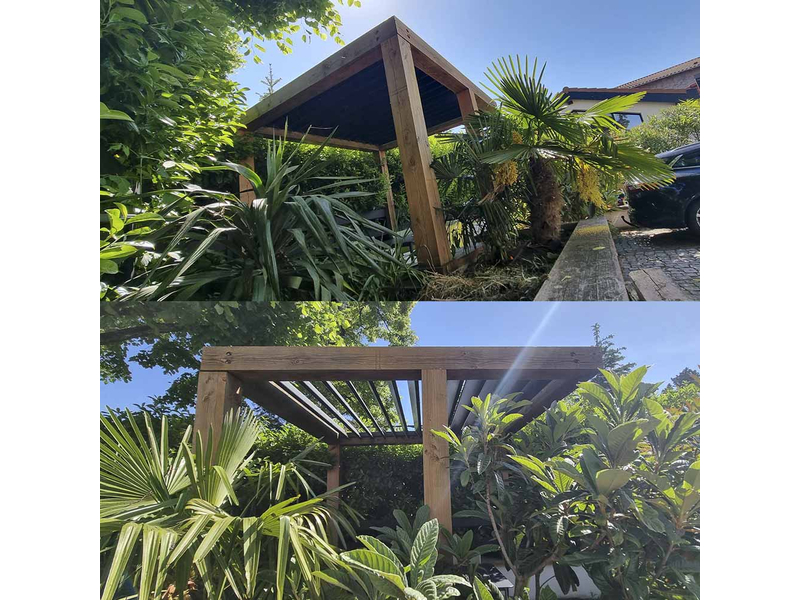

Structure porteuse sur-mesure pour fixer les lames ?
Que ce soit en béton ou en bois, nous vous recommandons des poutres de 20 cm x 20 cm. Les rails porteurs latéraux seront fixés au raz supérieur de la poutre.
Ainsi, lorsque vous orientez les lames, la moitié de la lame sera visible au-dessus. L'autre moitié passera juste au-dessus de la gouttière, sans gêner le fonctionnement des lames orientables de la pergola.
Vous pouvez faire du 10 cm par 20 cm de haut, mais pas moins.
Pergola à lames orientables entre deux murs verticaux avec lames perpendiculaires au mur ?
Non, car il faudra un rebord pour fixer le moteur sur un des côtés.
Sauf si vous mettez une traverse entre les deux murs et que vous mettez les lames parallèles au mur.
Dans ce cas, le rail porteur des lames sera fixé sur les traverses, et le moteur sera posé dessus.
Éclairage LED dans les lames de la pergola ?
Non, ce modèle ne le permet pas. C'est un produit simple et robuste sans option. Mais, vous pouvez encastrer des rubans lumineux sous les poutres.

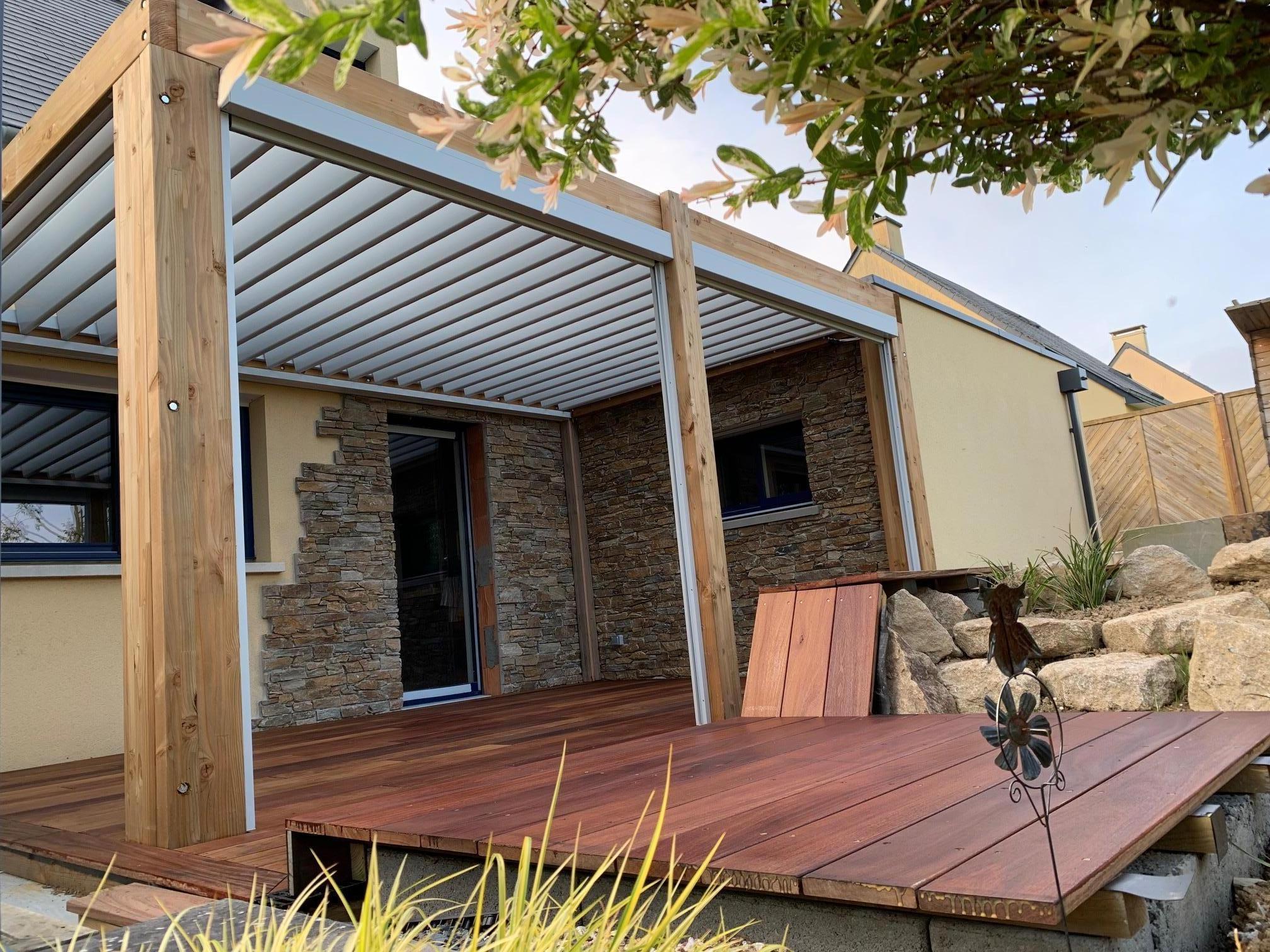

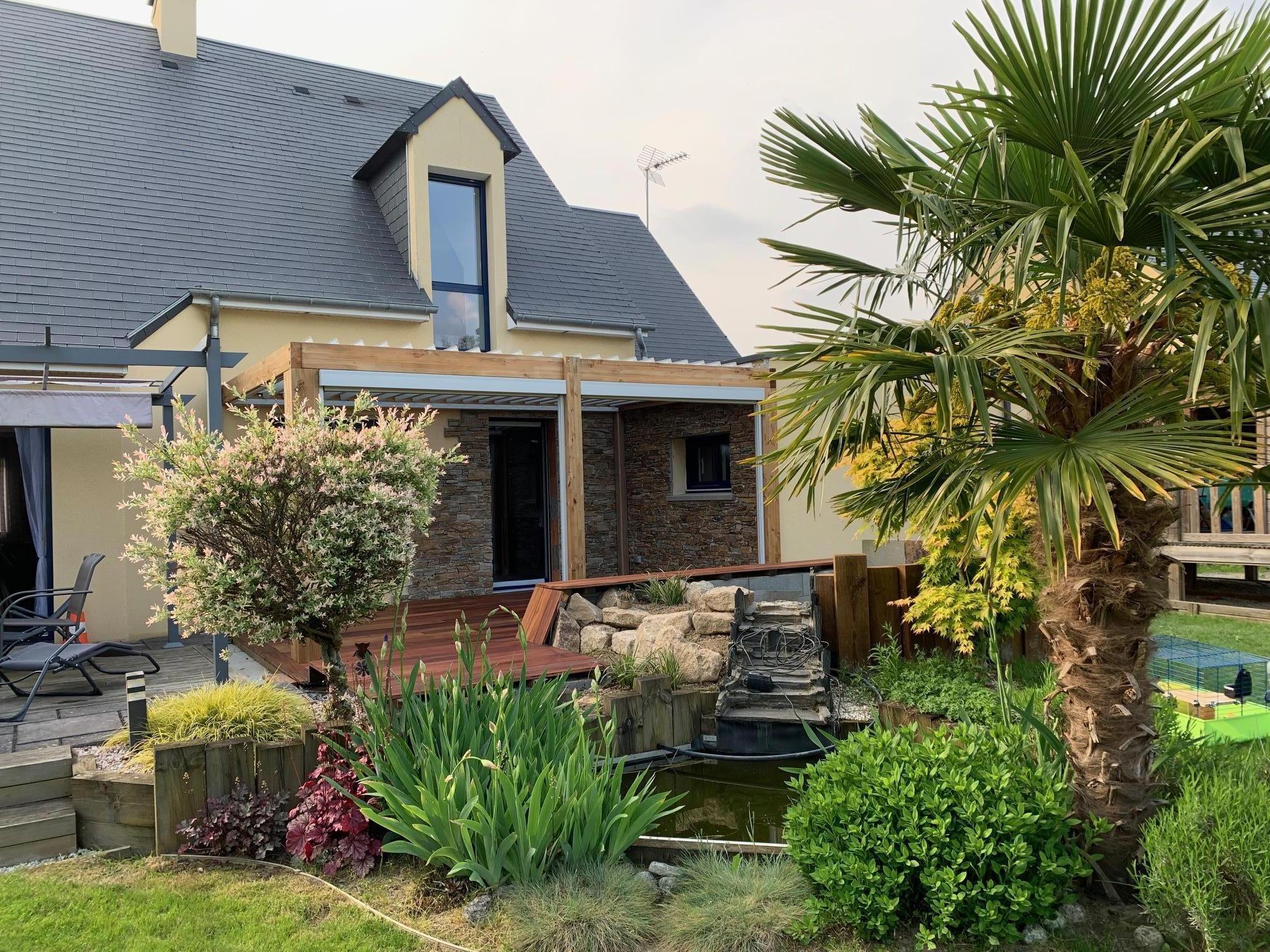

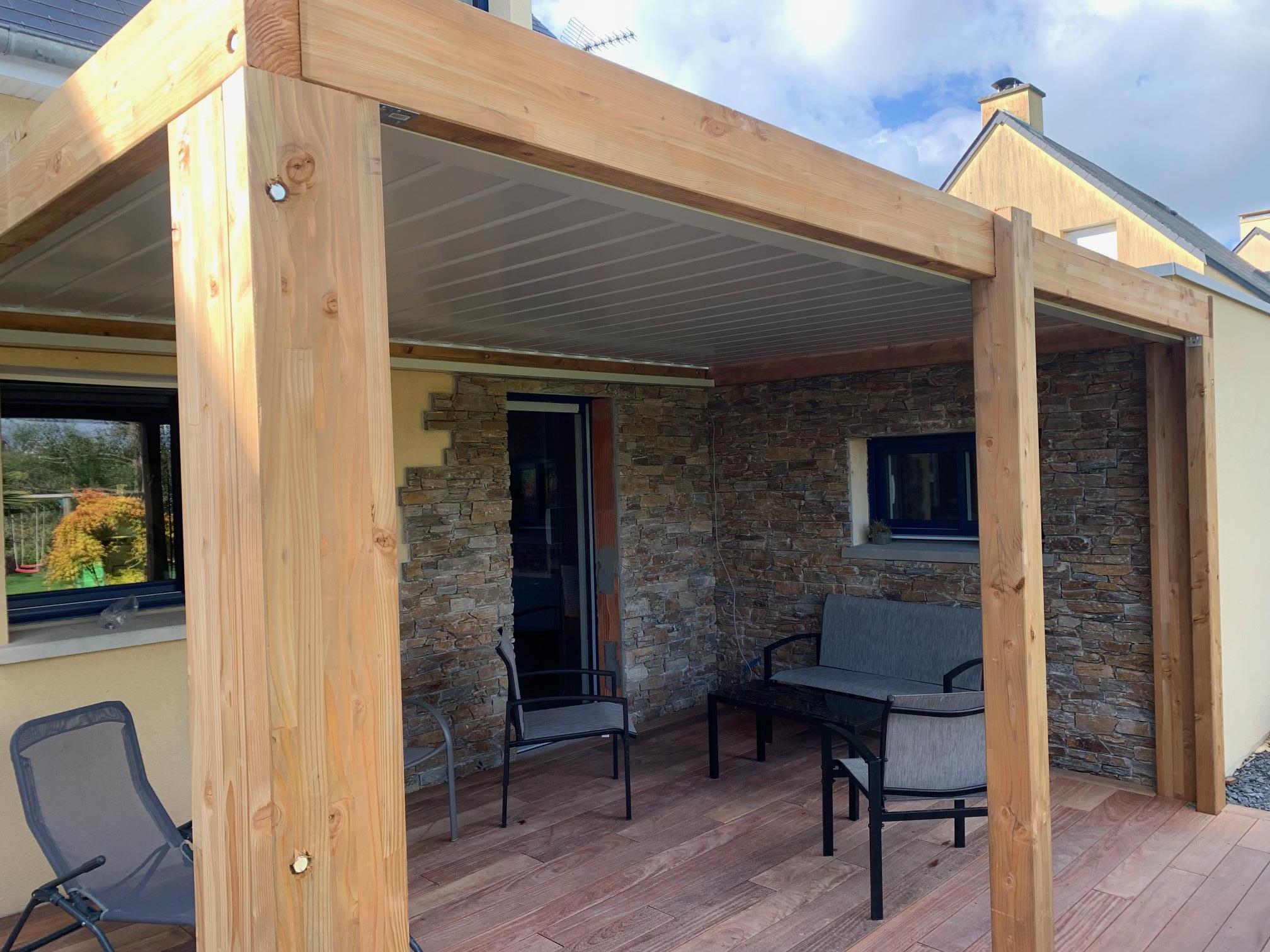

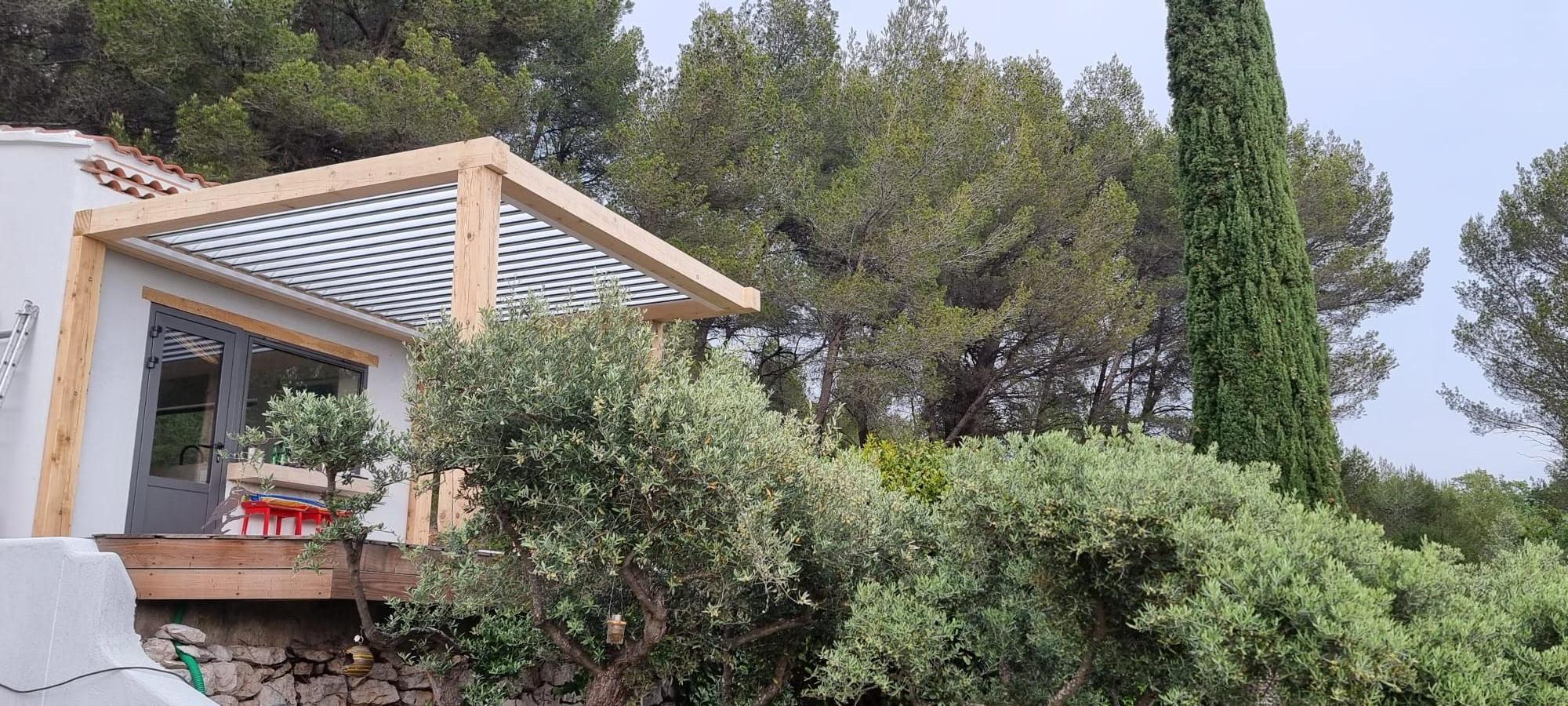

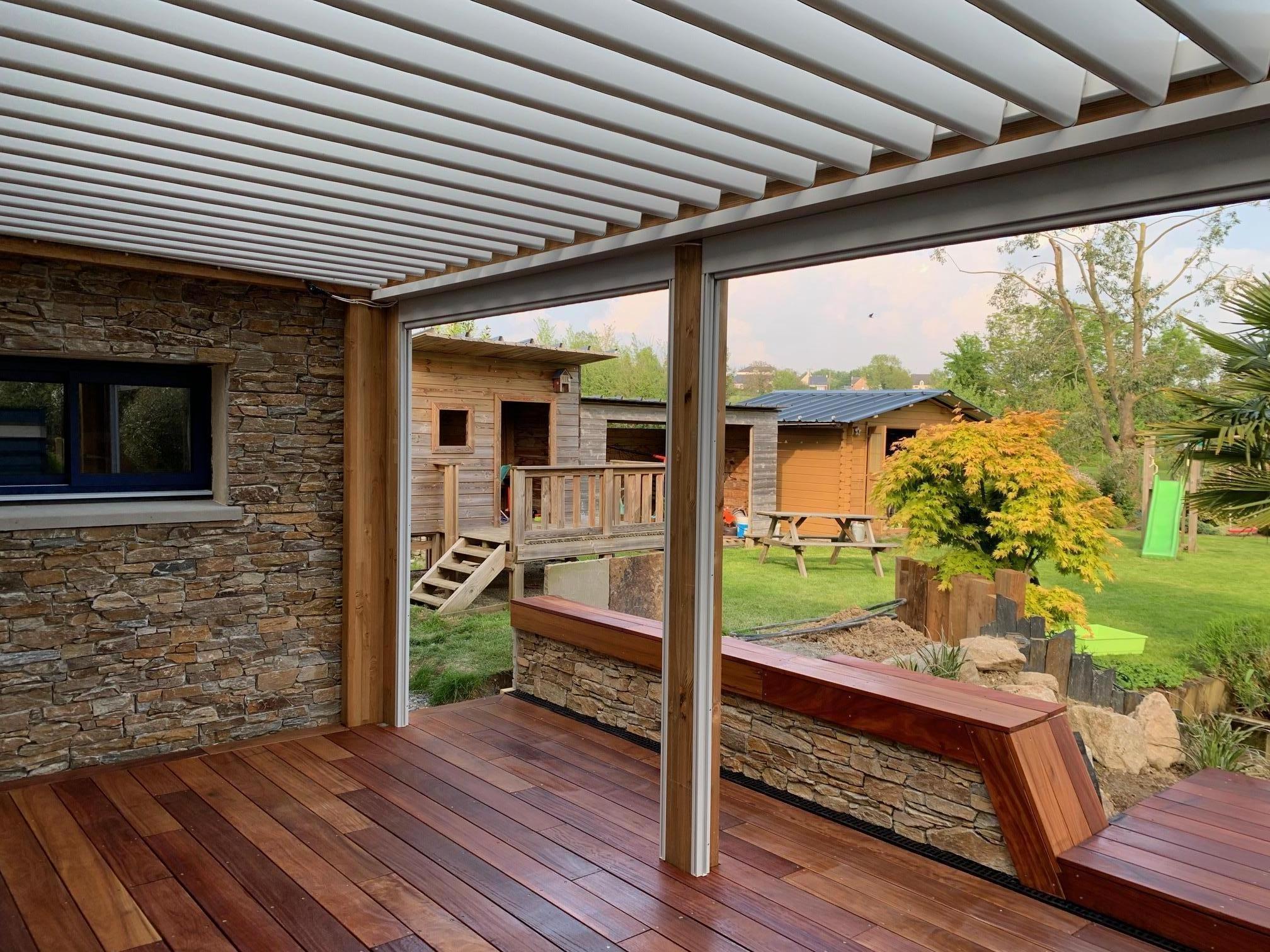

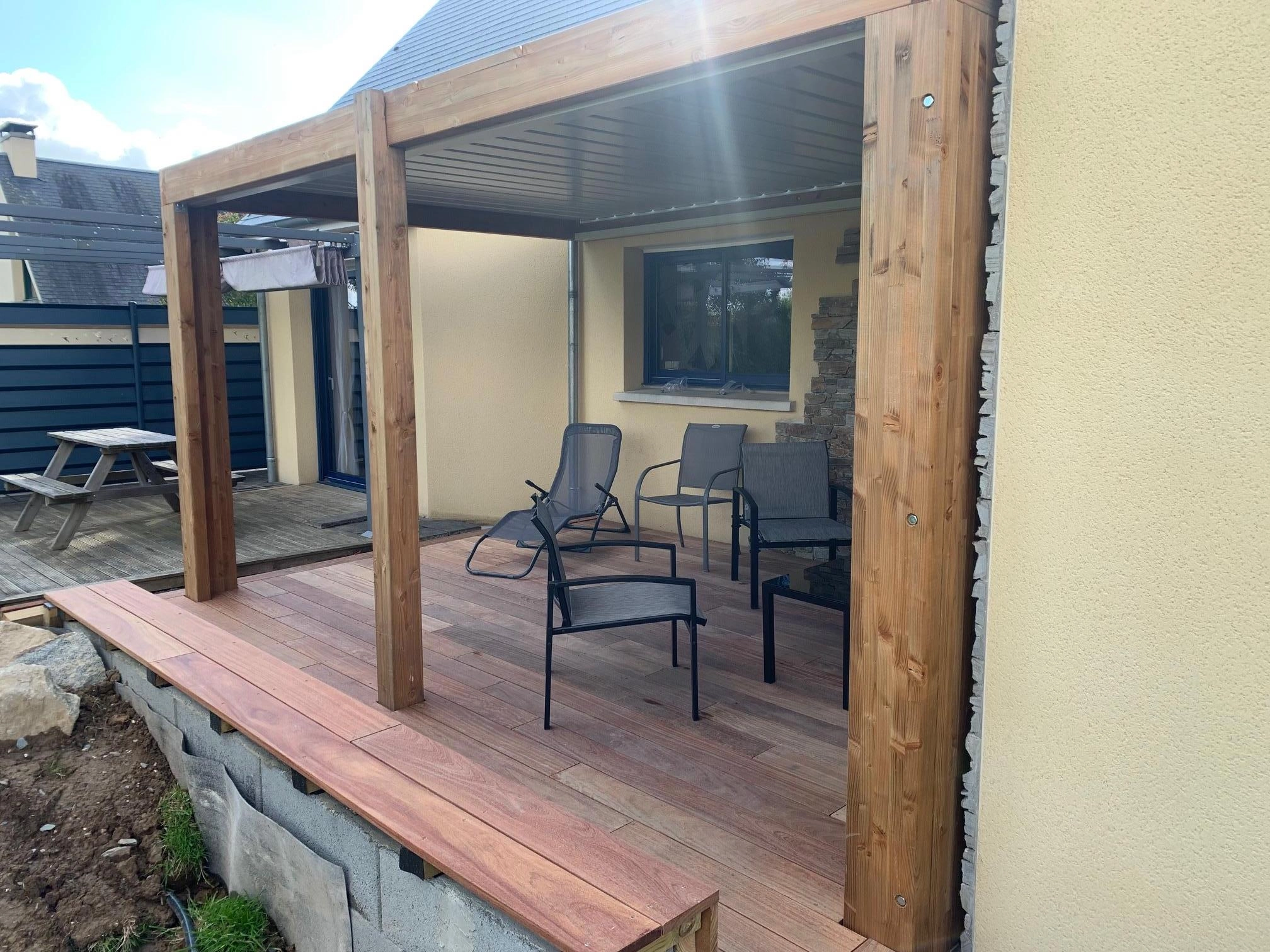

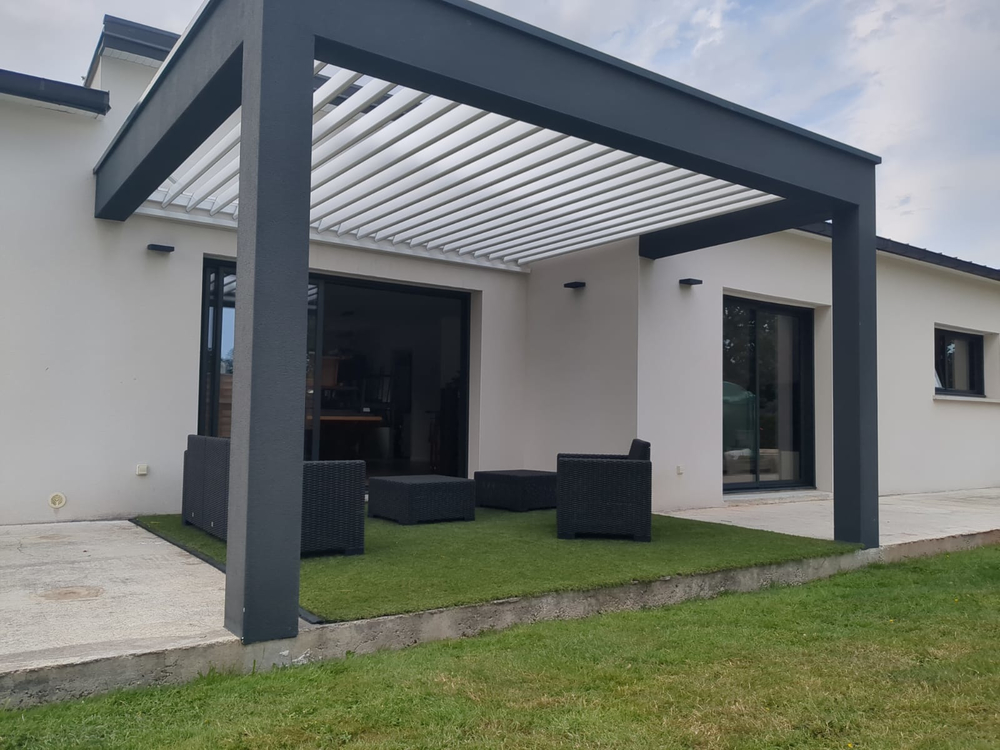

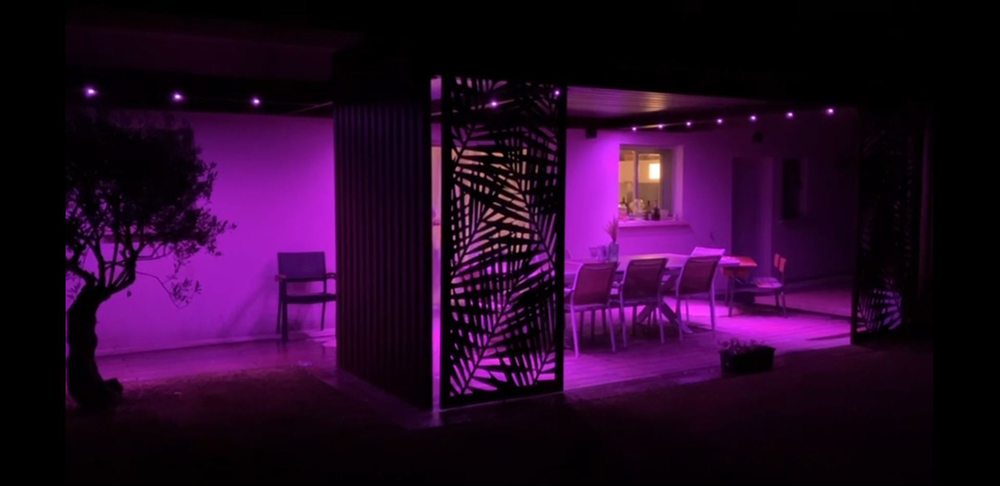

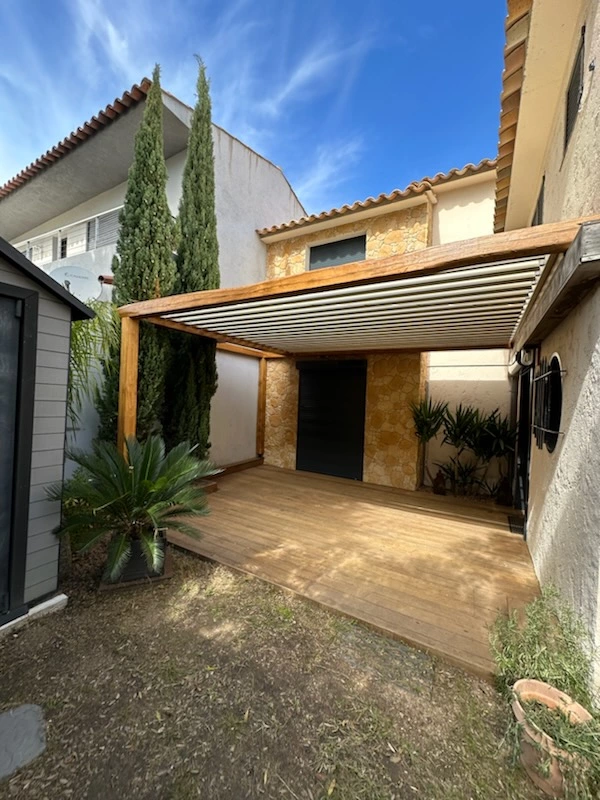

Voici un exemple chez un client :

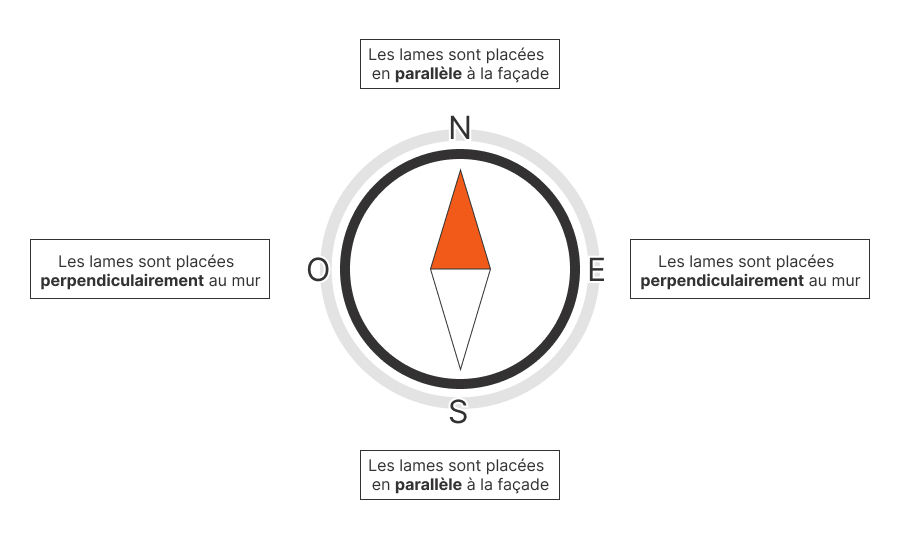

Orientation des lames
Si, par exemple, vous avez votre maison à droite et plein sud à l'avant, nous vous conseillons, une orientation dans le sens des aiguilles d'une montre.
En milieu d'après midi, vous pourrez ouvrir les lames afin de laisser passer la lumière à travers. Les rayons du soleil seront bloqués et vous serez protégé.
Motorisation
Le moteur livré est un moteur filaire sur lequel nous venons mettre un adaptateur RTS slim pour le transformer en moteur radio. Avec la télécommande livrée, vous pourrez de définir une position favorite grâce au bouton "My"
Le moteur doit être placé sur la poutre à droite ou à gauche.
Vous pouvez commander sans motorisation, mais dans ce cas il faudra que vous fassiez votre propre système, pour actionner la tringle supérieure qui relie toutes les lames.
Par exemple avec une cordelette et des poulies, vous devriez y arriver. Et, si ça ne marche pas, vous recommanderez le moteur dans un second temps.
Nous sommes à votre écoute pour vous aider à choisir le mécanisme pour l'ouverture de vos lames
Gouttière pour récupérer l'eau de pluie de la pergola
La gouttière doit être placée de chaque côté au bout des lames. Vous pouvez sinon incliner votre système pour ne mettre qu'une seule gouttière.

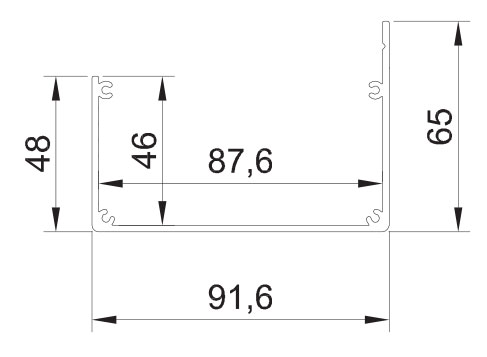

Coupe de la gouttitère
(91.6x65)
Matériel : EN AW6060 T66
Masse 1,22 kg/m
Il faudrait normalement une pente de 1%, soit 1 cm tous les mètres, pour que l'eau s'écoule.
Cependant, si votre pergola fait 6 m de long, cela créerait 6 cm d'écart entre un côté et l'autre, ce qui ne serait pas très joli.
Ainsi, nous vous conseillons donc de décaler de 1 ou 2 cm entre l'avant et l'arrière pour que cette pente ne soit pas perceptible à l'œil vu d'en-dessous.
Compte tenu de la quantité d'eau importante récupérée, elle s'écoulera de toute façon même avec cette faible pente.

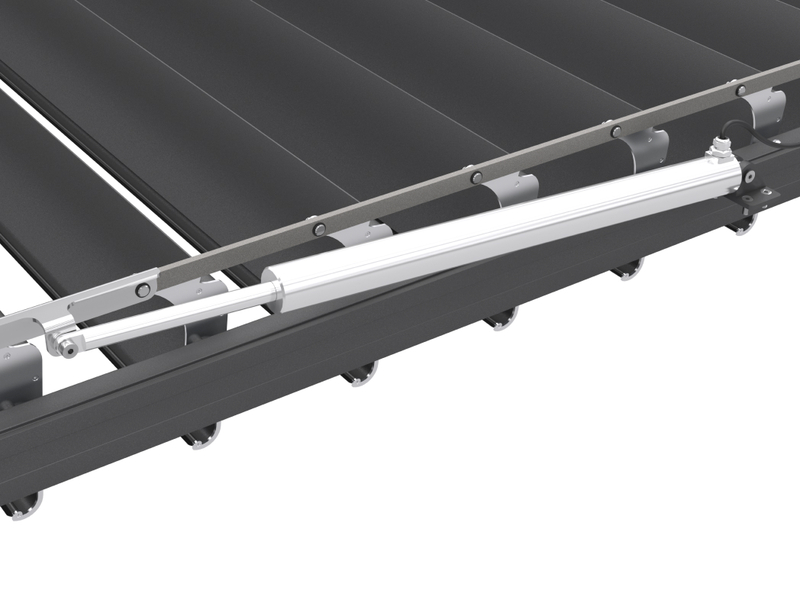

Détails du système d'entrainement et du moteur
Légende :
1 - Moteur 24V
2 - Support du moteur (laminé)
3 - Vis M8 x 55
4 - Brin (profil 20 x 20 x 2)
5 - Embout en PVC
6 - Support du guidage 28,5 (gauche/droit)
7 - Vis M8 x 35
8 - Vis M8 x 45

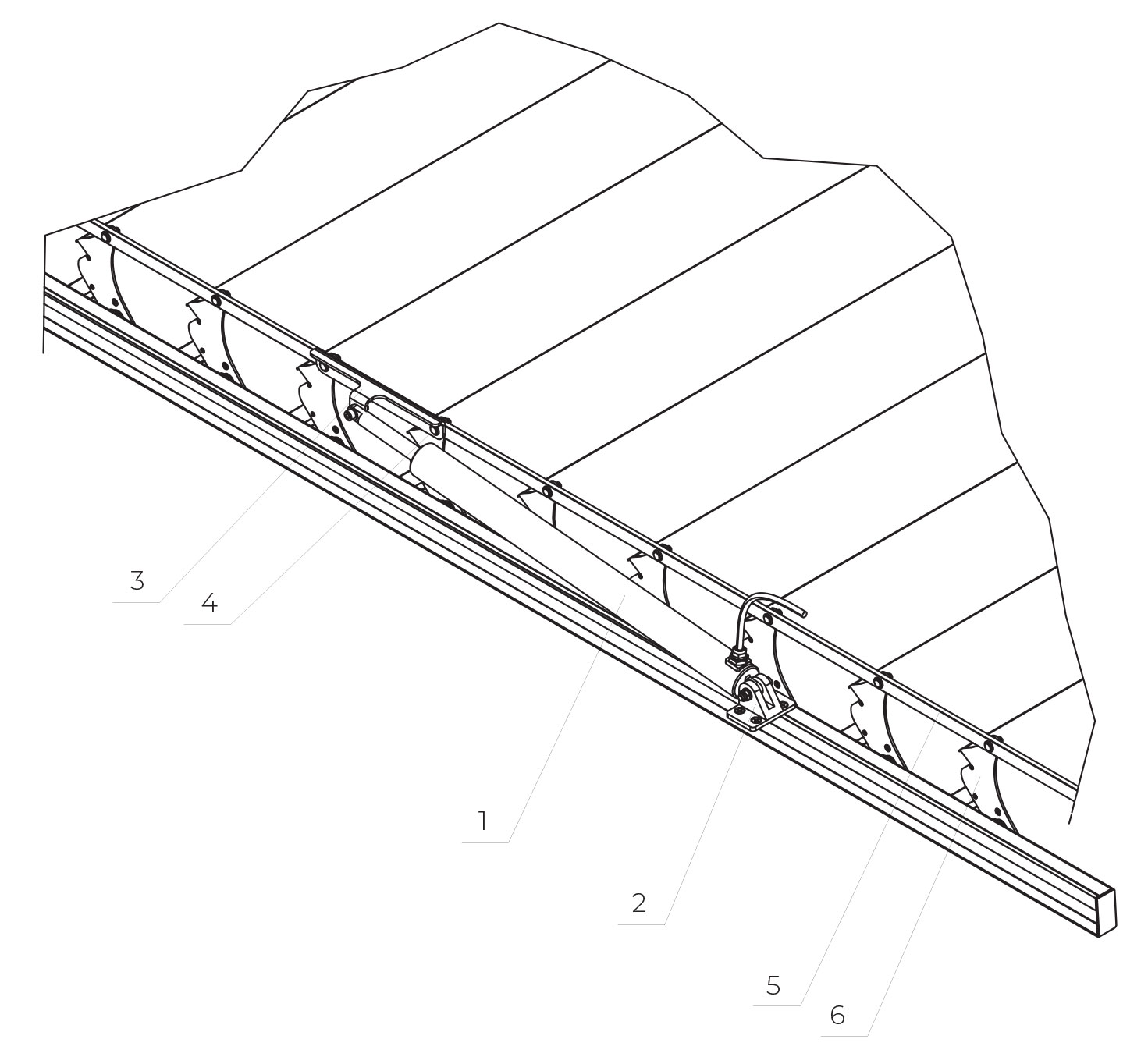

Unité d'entraînement, plage de rotation des lames
Signification :
1 - moteur linéaire Elero puissance 1200N
2 - support du moteur
3 - support du guidage
4 - tige
5 - brin 8 x 20 mm
6 - embout de la lame (propulsif)

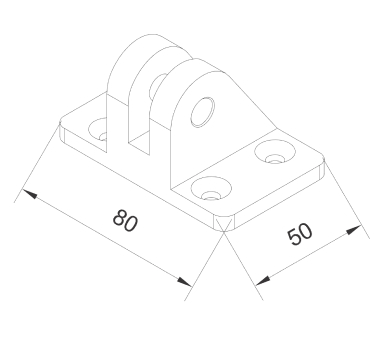

Support du moteur pour pergola simple

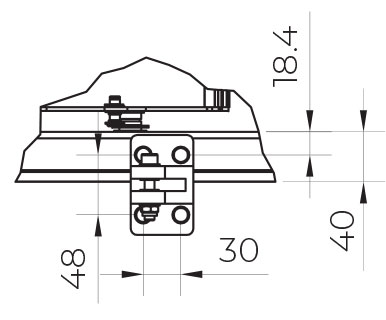

Fixation du moteur
Besoin d'aide pour concevoir votre future pergola ?
Pour être accompagné gratuitement dans le choix de votre installation, notre équipe est à vos côtés.
Remplissez votre demande en quelques clics et sous 24 heures maximum, nous revenons vers vous. Découvrez également notre modèle adossé et autoporté.
Pour connaitre le tarif, c'est très simple. Remplissez les différents éléments (longueur, largeur, éclairage LED et autres options) pour obtenir votre devis personnalisé pour vos lattes pour pergola.
La livraison est offerte en France.
Ce kit lame est livré sans les poteaux. Vous avez la liberté de choisir la structure de votre choix (bois, aluminium, etc) et vous installez ensuite le kit lame bioclimatique.
Au total, 26 RAL sont disponibles sans supplément, avec les couleurs classiques comme l'anthracite ou le blanc. Si ce panel de coloris ne suffisait pas, il est possible de sélectionner une couleur personnalisée (supplément de prix à prévoir).
Prévoyez 6 à 8 semaines pour la production puis environ 1 semaine pour expédier les produits à votre domicile.
Nous pouvons vous livrer votre pergola bioclimatique dans de nombreux pays d'Europe, mais également en Suisse.
Pour savoir si on peut vous livrer, vous consultez la liste des pays disponibles en mettant le produit dans le panier puis en sélectionnant l'option « Calculer le coût d'expédition ». Pensez simplement à indiquer le bon pays de livraison lors du passage de la commande.
Non, bien que les lames soient mobiles, il n'est pas possible de les décentrer.
Le moteur est fixé à cheval entre le rail porteur et la structure. Voici la coupe :
La longueur correspond à la dimension des lames sans le cadre. Sur l'image ci-dessous, nous avons 4000 mm.
L'entraxe est l'espace entre deux lames par rapport à l'axe de rotation.
Pour ce produit, l'entraxe est de 20 cm.
La projection du kit lame corresponds au nombre de lame multiplié par l'entraxe auquel on ajoute un jeu de 15 mm de chaque côté.
Par exemple :
Si vous 10 lames mises bout à bout, la projection fera (10 x 200 mm) + 30 mm = 2030 mm
Le rail porteur livré fera donc 2030 mm.
Nous vous conseillons donc de garder un espace entre poutre intérieur de 2035 mm.
Les 15 mm avant et arrières seront comblés par les cornières d'étanchéités.
Les cornières d'étanchéités sont des pièces posées en parallèle des lames à l'avant et à l'arrière du tablier.
Elles permettent de contrer le passage de l'eau dans le jeu entre les lames aux extrémités avant et arrière, et la poutre que vous aurez monté pour encadrer le cadre.
Coupe de la cornière avant
Matériel : tôle EN AW5754
Masse 0,24 kg/m
Coupe de la cornière arrière
Matériel : tôle EN AW5754
Masse 0,27 kg/m
Non, ce modèle ne le permet pas. C'est un produit simple et robuste sans option. Mais, vous pouvez encastrer des rubans lumineux sous les poutres.

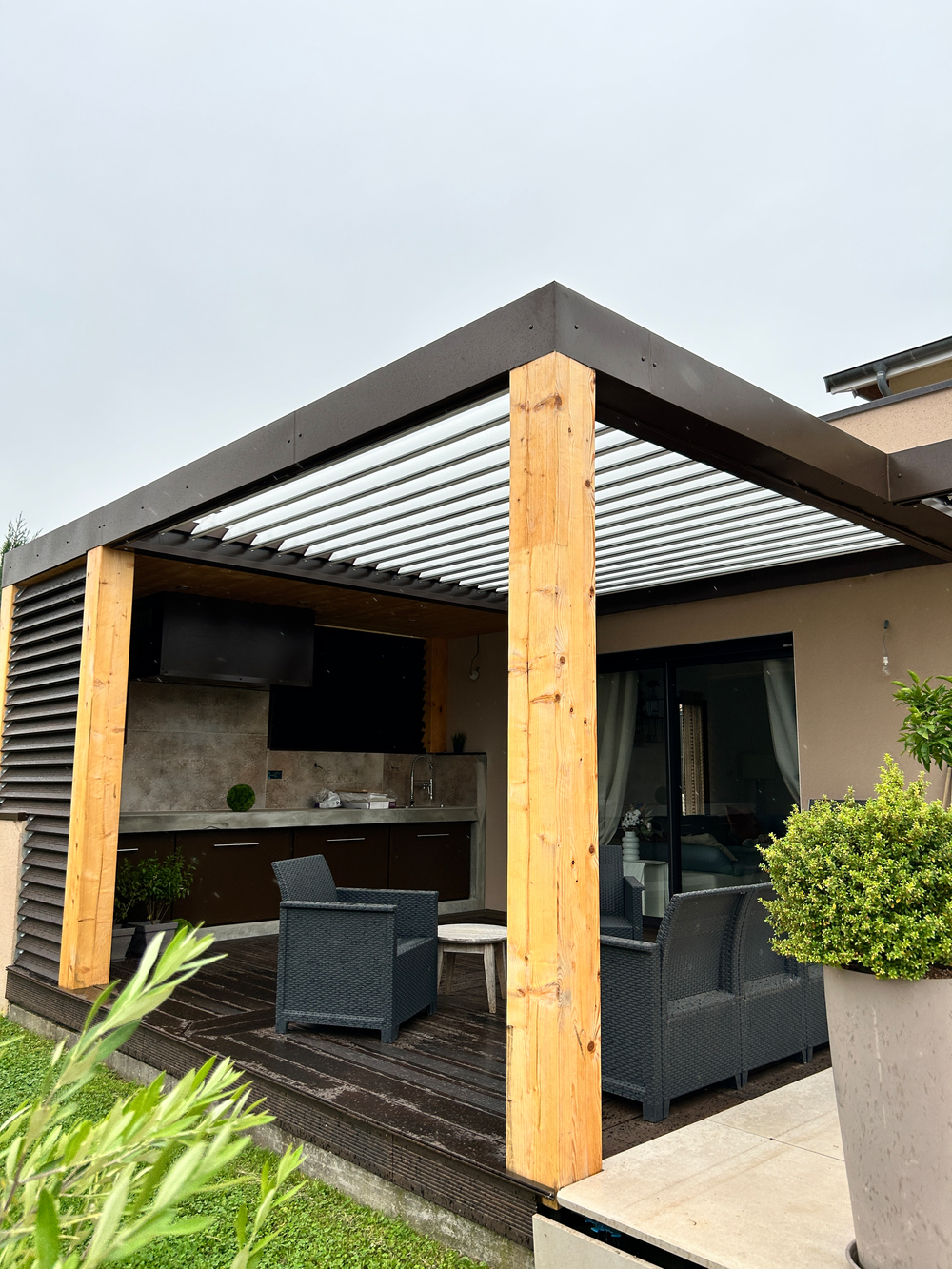

Voici un exemple chez un client :
Que ce soit en béton ou en bois, nous vous recommandons des poutres de 20cm x 20cm. Les rails porteurs latéraux seront fixés au raz supérieur de la poutre.
Ainsi, lorsque vous orientez les lames, la moitié de la lame sera visible au-dessus. Et l'autre moitié passera juste au-dessus de la gouttière, sans gêner le fonctionnement des lames orientables de la pergola.
Vous pouvez faire du 10 cm par 20 cm de haut, mais pas moins.
Non, car il faudra un rebord pour fixer le moteur sur un des côtés.
Sauf si vous mettez une traverse entre les deux murs et que vous mettez les lames parallèles au mur.
Dans ce cas, le rail porteur des lames sera fixé sur les traverses, et le moteur sera posé dessus.
Présentation des éléments du kit lame pergola
Guillaume de Lacentrale-eco vous présente la composition du kit lame pergola bioclimatique.

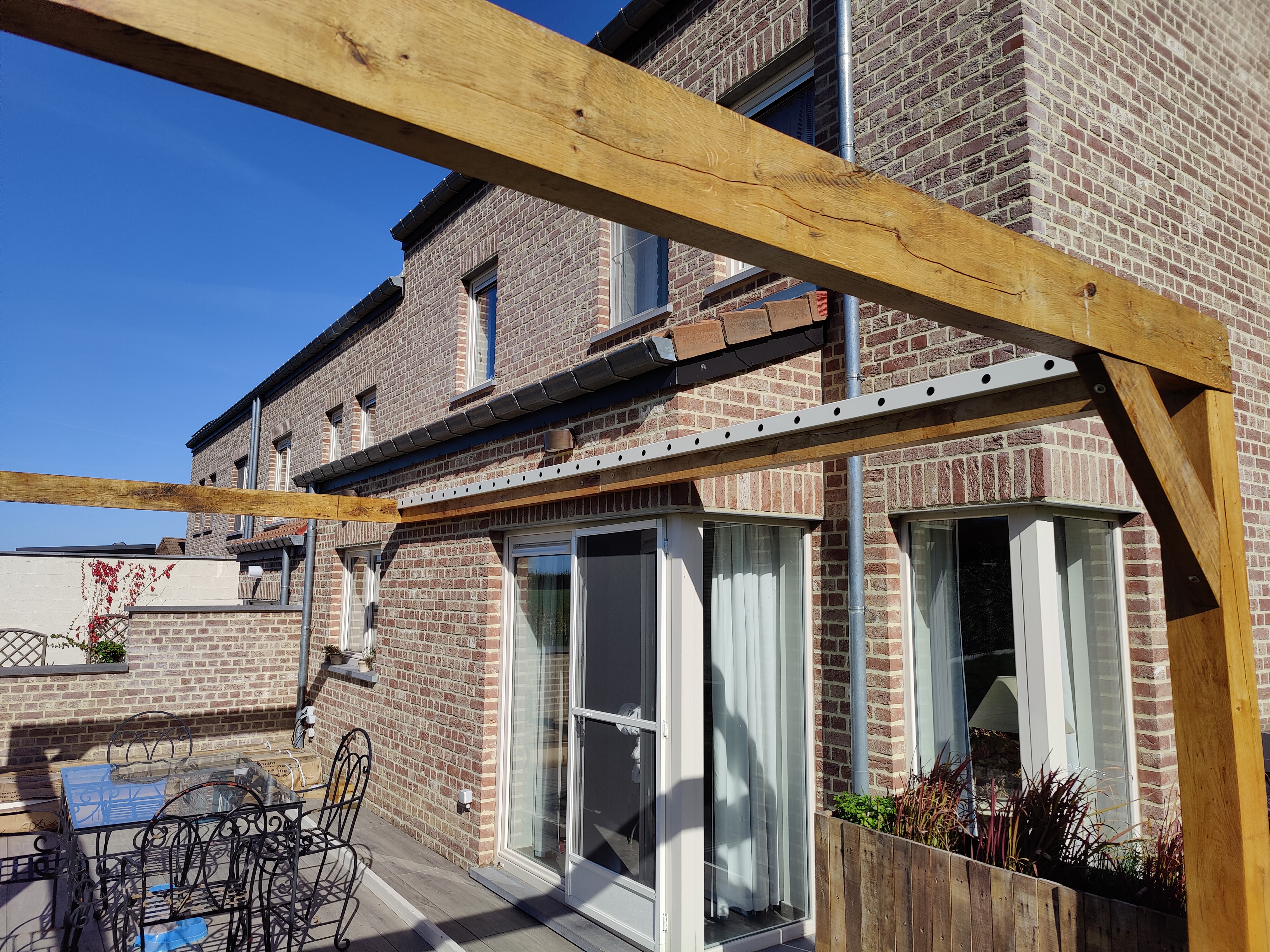

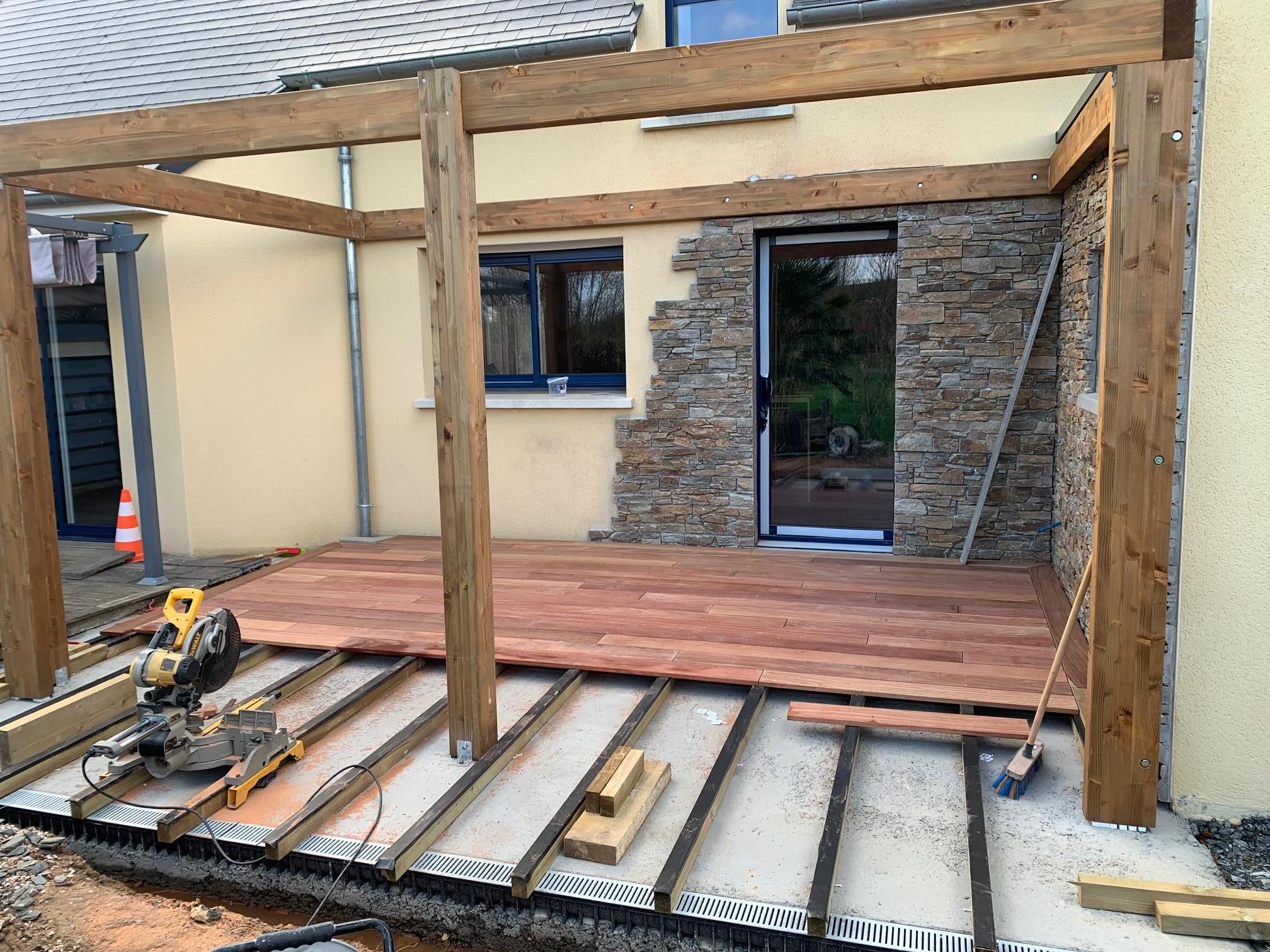

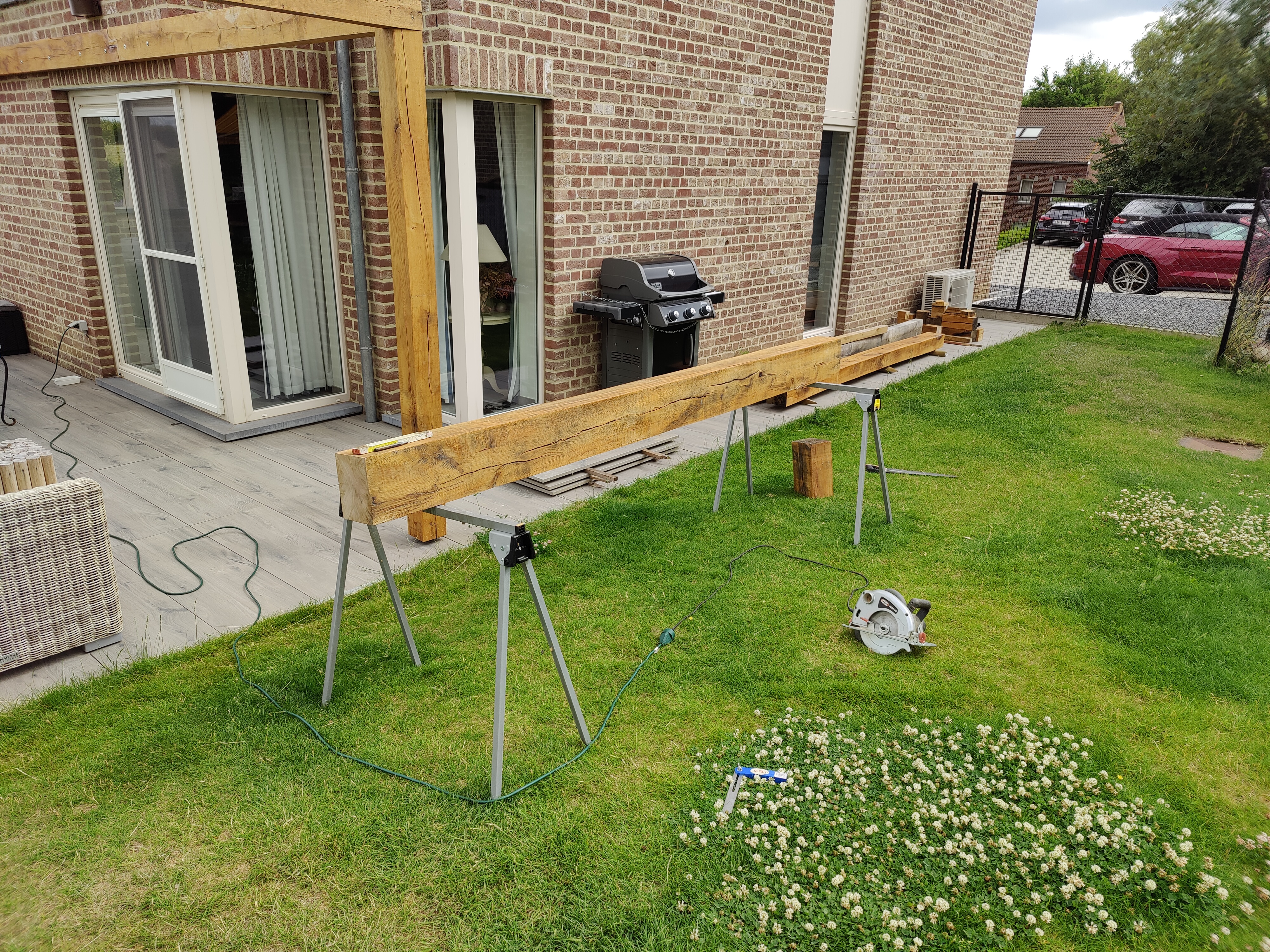

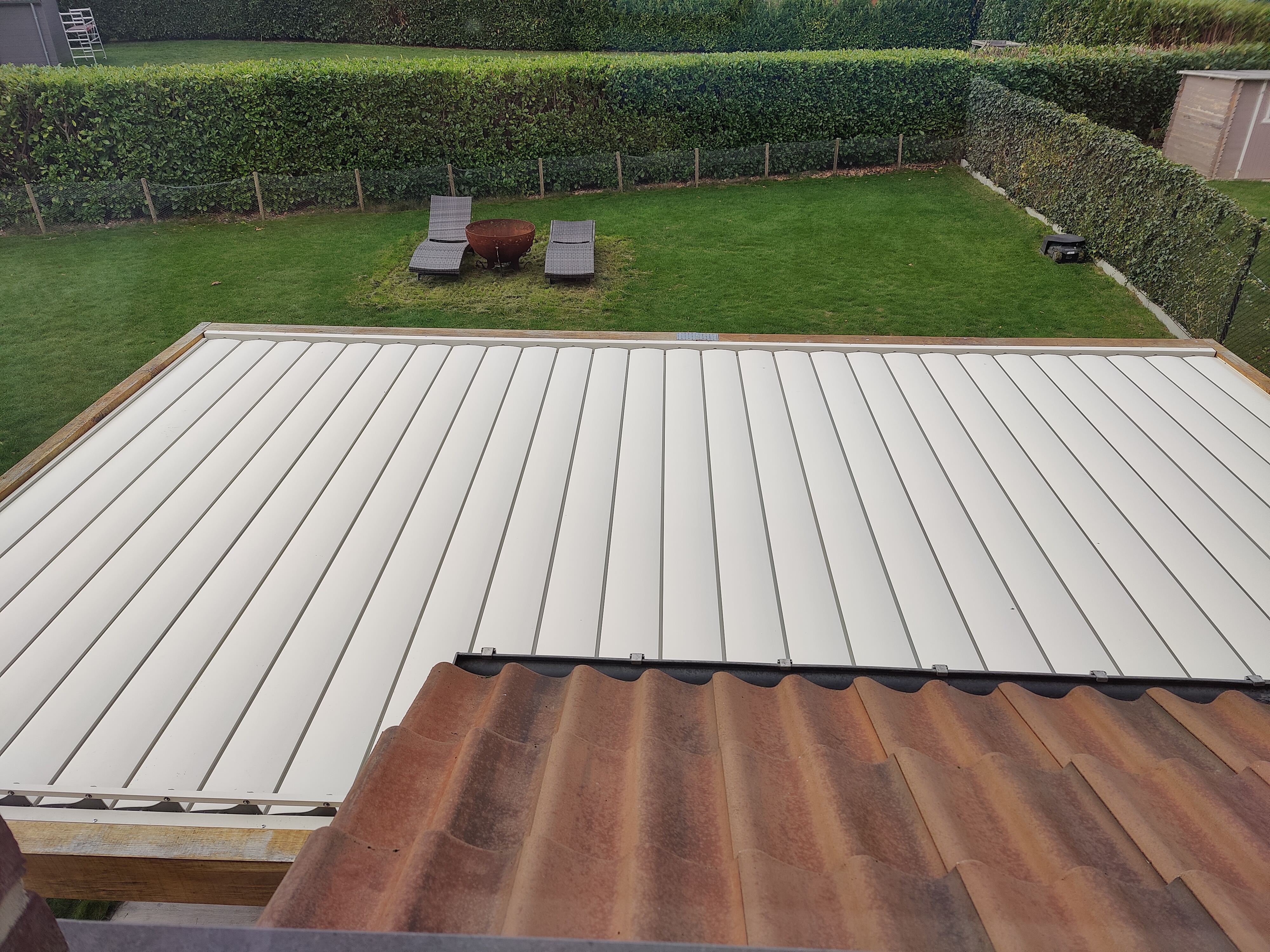

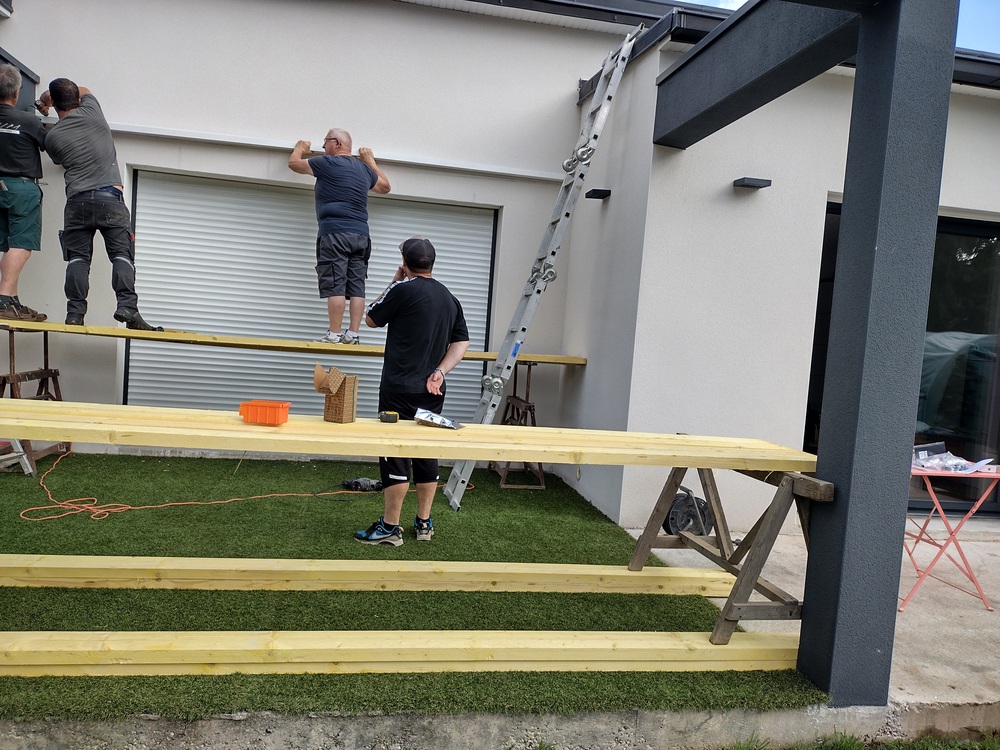

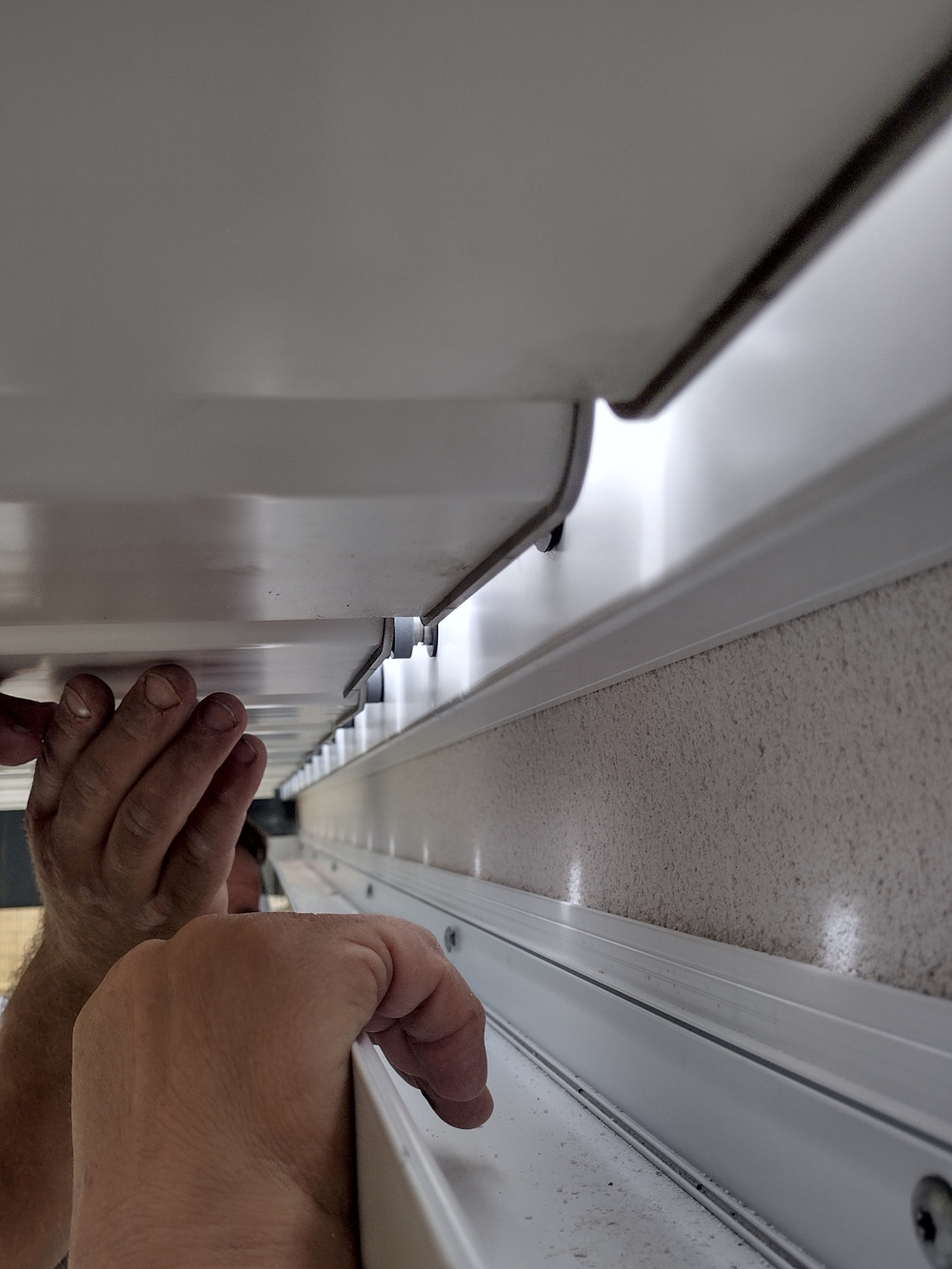

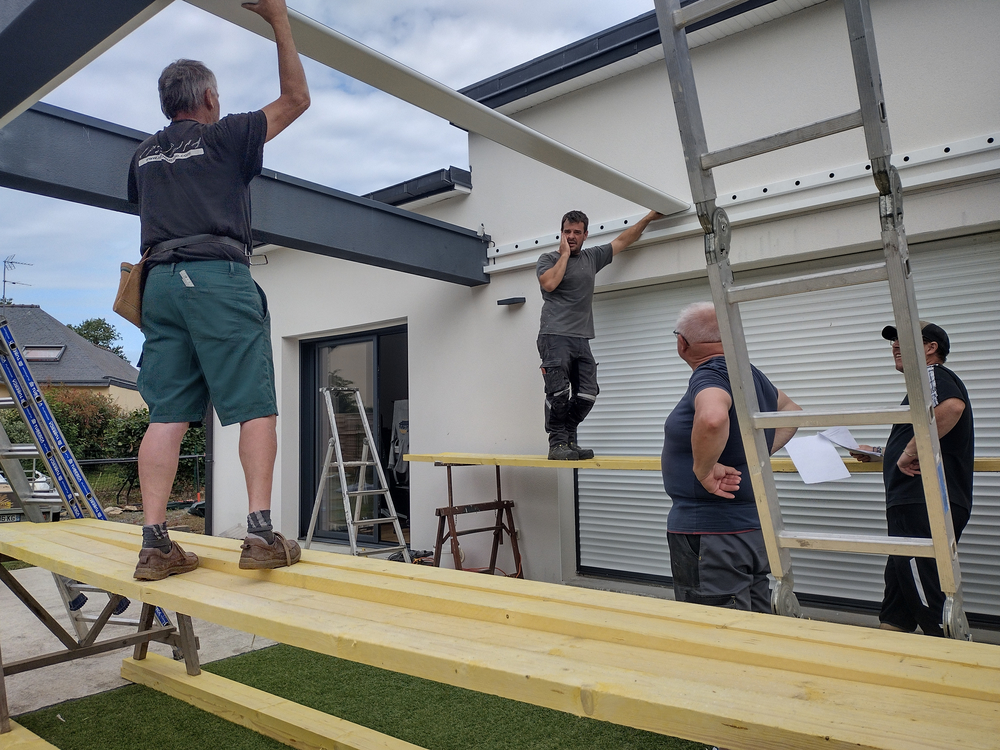

Installation d'un kit lame sur une structure

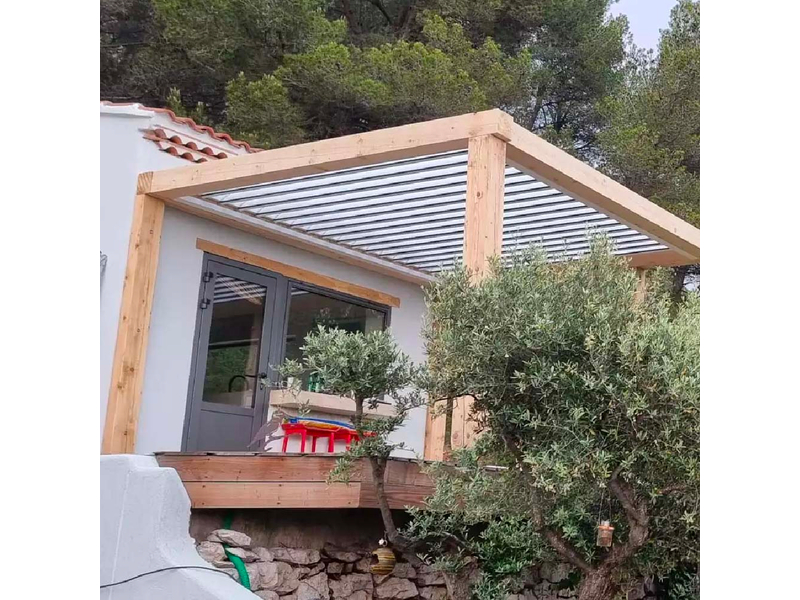

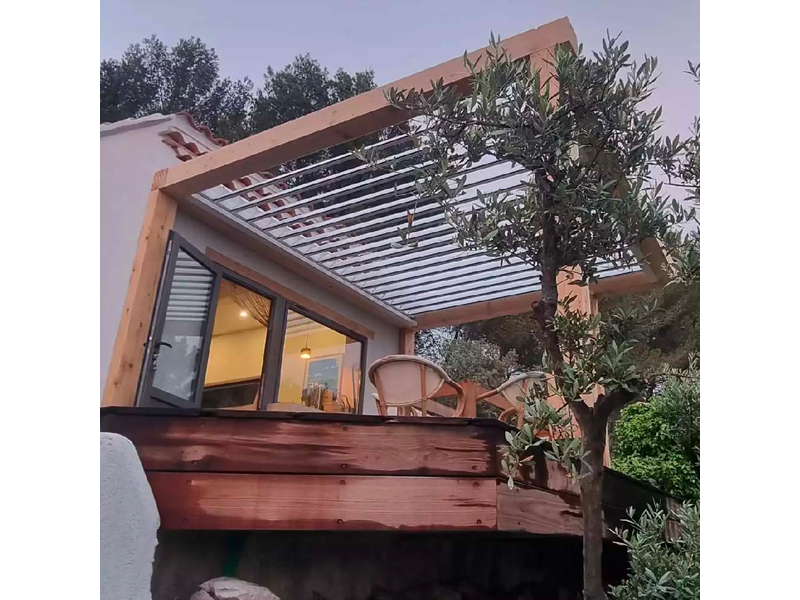

Mise en place d'un kit lame en Suisse sur une strcuture en bois

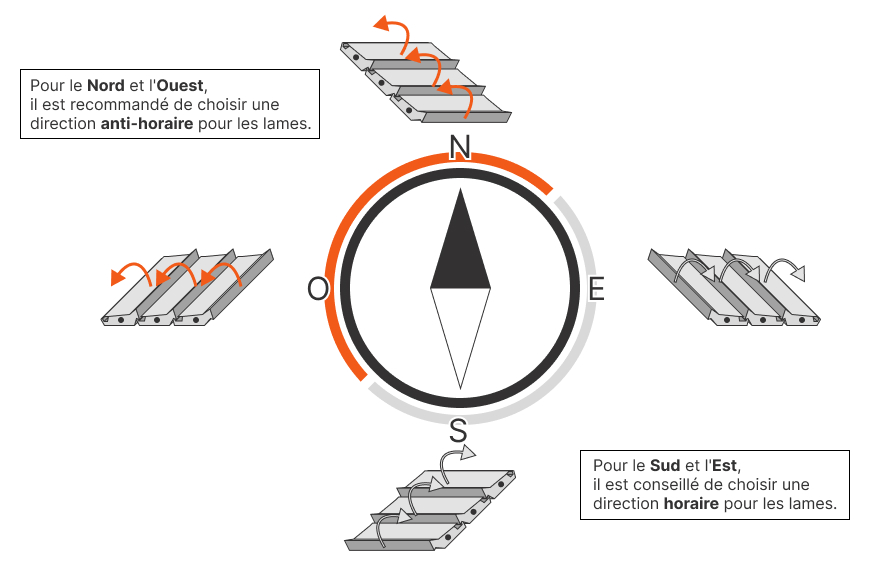

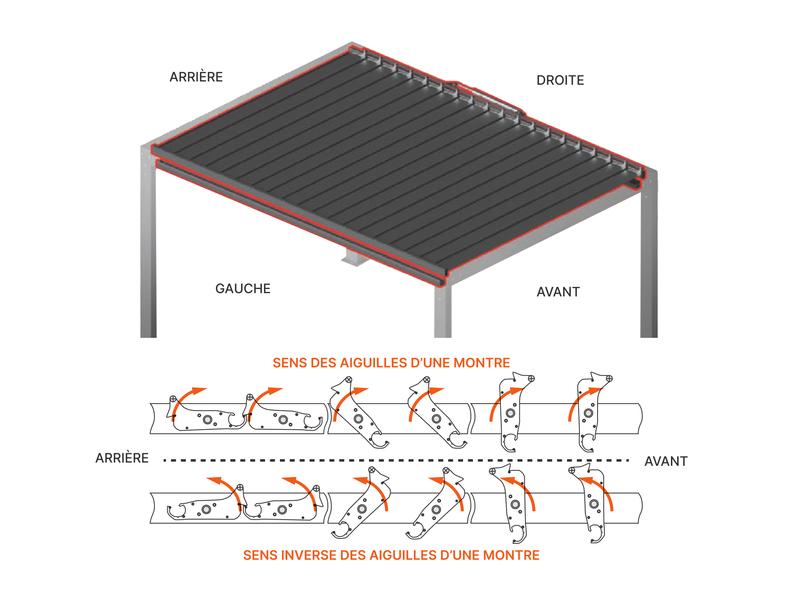

Orientation des lames de pergola

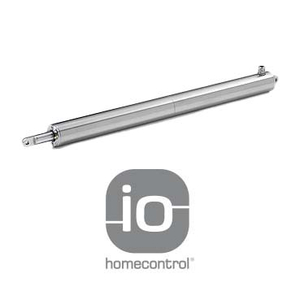

Moteur Elero Picolo XL 230V Commande standard radio IO
Ce moteur sera livré sans interrupteur filaire. Vous pourrez utiliser n'importe quel interrupteur de volet roulant pour actionner ce moteur.
Si vous installez l'interrupteur à l'extérieur, pensez à prendre un interrupteur étanche.
Moteur Elero Picolo XL 230V + récepteur radio SLIM IO + Télécommande radio Situo 5 IO
La rotation des lames se fera dans le sens des aiguilles d'une montre lorsque l'on se place à l'extérieur de la pergola, et que l'on regarde le côté gauche.
Donc si la façade de votre bâtiment se situe vers l'arrière, vos lames s'ouvrent de l'arrière vers l'avant.
Avec les lames à 45°, les rayons du soleil seront bloqués par les lames.
Cette orientation est idéale pour les pergolas situées dans les régions au sud de Lyon, où les apports solaires l'hiver ne sont pas forcément nécessaires pour réchauffer votre pièce principale.
La rotation des lames se fera dans le sens inverse des aiguilles d'une montre lorsque l'on se place à l'extérieur de la pergola, et que l'on regarde le côté gauche.
Donc si la façade de votre bâtiment se situe à l'arrière, vos lames s'ouvrent de l'avant vers l'arrière.
Avec les lames à 45°, les rayons du soleil pourront passer au travers en mi-saison et ainsi rentrer dans votre logement si votre pergola est plein sud, et si vos lames sont parallèles à la façade.
Cette orientation est idéale pour les pergolas situées dans les régions au nord de Lyon, où les apports solaires l'hiver sont nécessaires/souhaités pour réchauffer votre pièce principale.
