Kit lame orientable pergola bioclimatique

Ecrire un avis
Pergola-lames-kit-STD

FabricantPartenaire Lacentrale-eco OrigineFrance ou Europe

- Offrez-vous une qualité Pro à moitié prix !

- Lames motorisées avec télécommande radio RTS ou IO

- Lames étanches avec gouttières sur les côtés

- 12 Tailles standard proposées

- Ouverture réglable au mm de 0-90°

- Intégration et installation en 1/2 journée, sur structure bois, alu, béton, métal !

Voir la description complète
A partir de:
4348€08
5797€44
Prix (HT) = 3623€40

Sous 6 semaines

Validation, suivi et assistance
Paiement en 4x sans frais avec Paypal
Mode de livraison
  • Revenir en haut
  • Description
  • Notice
  • FAQ Kit lame de pergola
  • Vidéo
  • Détails des options
  • Caractéristiques
  • Avis clients

 Kit de lames orientables pour pergola bioclimatique étanche



Créez votre propre pergola standard sur une structure en bois, béton, métal, alu,

pour créer de la fraîcheur sur votre terrasse grâce à ce système complet, prêt à poser.

12 Tailles standard proposées :

  • 3000 mm de largeur de lame pour 3030 mm de longueur de paquet de lames
  • 3000 mm de largeur de lame pour 5030 mm de longueur de paquet de lames
  • 2500 mm de largeur de lame x 2 pour 3030 mm de longueur de paquet de lames
  • 3000 mm de largeur de lame pour 6030 mm de longueur de paquet de lames
  • 3000 mm de largeur de lame x 2 pour 3030 mm de longueur de paquet de lames
  • 4000 mm de largeur de lame pour 3030 mm de longueur de paquet de lames
  • 3000 mm de largeur de lame pour 4030 mm de longueur de paquet de lames
  • 4000 mm de largeur de lame pour 4030 mm de longueur de paquet de lames
  • 4000 mm  de largeur de lame pour 6030 mm  de longueur de paquet de lames
  • 3000 mm de largeur de lame x 2 pour 4030 mm de longueur de paquet de lames
  • 4000 mm de largeur de lame pour 7030 mm de longueur de paquet de lames
  • 3500 mm de largeur de lame x 2 pour 4030 mm de longueur de paquet de lames



Choisissez les poteaux de votre côté et complétez avec nos lames de pergola bioclimatique.



Coupe de lame alu pour pergola bioclimatique

Caractéristiques



  • Lame de pergola en aluminium de 215,8 mm
  • Entraxe entre les lames orientables de 200 mm
  • Lame en aluminium extrudé et acier inoxydable avec embouts en inox
  • Joint EPDM qui assure l'étanchéité entre les lames
  • Variation de l'angle d'inclinaison grâce à la molette de la télécommande livrée
  • Lorsque les lames sont fermées, l'eau s'évacue des deux côtés au bout des lames si vous n'avez pas mis de pente



Motorisation



Le moteur livré est un moteur filaire sur lequel nous venons mettre un adaptateur RTS slim pour le transformer en moteur radio.
Avec la télécommande livrée, vous pourrez de définir une position favorite grâce au bouton "My"

Le moteur doit être placé sur la poutre à droite ou à gauche.

Vous pouvez commander sans motorisation, mais dans ce cas il faudra que vous fassiez votre propre système, pour actionner la tringle supérieure qui relie toutes les lames.

Par exemple avec une cordelette et des poulies, vous devriez y arriver. Et, si ça ne marche pas, vous recommanderez le moteur dans un second temps.

Nous sommes à votre écoute pour vous aider à choisir le mécanisme pour l'ouverture de vos lames.



Support du moteur pour pergola simple

Fixation du moteur (vue de dessus)

Unité d'entraînement, plage de rotation des lames

Signification :

1 - moteur linéaire Elero puissance 1200N
2 - support du moteur
3 - support du guidage
4 - tige
5 - brin 8 x 20 mm
6 - embout de la lame (propulsif)



Détails du système d'entrainement et du moteur

Légende :

1 - Moteur 24V
2 - Support du moteur (laminé)
3 - Vis M8 x 55
4 - Brin (profil 20 x 20 x 2)
5 - Embout en PVC
6 - Support du guidage 28,5 (gauche/droit)
7 - Vis M8 x 35
8 - Vis M8 x 45

Bien choisir ses lames orientables

Pour être accompagné gratuitement dans le choix de votre installation,
notre équipe est à vos côtés.

Remplissez votre demande en quelques clics et sous 24 heures maximum,
nous revenons vers vous.



Gouttière pour récupérer l'eau de pluie de la pergola



La gouttière doit être placée de chaque côté au bout des lames. Vous pouvez sinon incliner votre système pour ne mettre qu'une seule gouttière.

Il faudrait normalement une pente de 1%, soit 1 cm tous les mètres, pour que l'eau s'écoule.

Cependant, si votre pergola fait 6 m de long, cela créerait 6 cm d'écart entre un côté et l'autre, ce qui ne serait pas très joli.

Ainsi, nous vous conseillons donc de décaler de 1 ou 2 cm entre l'avant et l'arrière pour que cette pente ne soit pas perceptible à l'œil vu d'en-dessous.

Compte tenu de la quantité d'eau importante récupérée, elle s'écoulera de toute façon même avec cette faible pente.

Coupe de la gouttitère
(91.6x65)

Matériel : EN AW6060 T66
Masse 1,22 kg/m



La longueur des lames tient compte des rails porteurs qui se fixent aux poutres de votre pergola



Coupe technique du kit lame orientable pergola bioclimatique



Il faut déjà fixer les rails porteurs sur votre structure, pour ensuite venir enfiler les embouts de chaque lame , d'un côté puis de l'autre.



Le seul kit de lames orientables pour pergola alliant qualité et facilité de pose



Des lames étanches



Les lames de pergolas proposées assurent la fonction de pare-soleil et de pare-pluie pour protéger le mobilier présent sur votre terrasse.

Ne laissez plus la météo gâcher vos projets : profitez de votre extérieur même en cas de fort ensoleillement, de pluie ou de vent.

Il est possible de commander deux gouttières afin de drainer l'eau qui s'écoule sur les lames quand elles sont fermées. Les gouttières ne sont pas percées, donc vous devrez ajuster le système à votre situation.





Des lames conçues pour résister à toutes les conditions climatiques

Nous avons sélectionné ce profil de lames extrudées, car nous pensons qu'il est bien plus résistant que les lames en S ou en Z qui peuvent être une simple tôle avec un axe.

Lorsque toutes les lames sont fermées, elles s'appuient les unes contre les autres pour former un ensemble compact résistant.

Si vous avez 1 m de neige sur votre pergola, cela pèsera environ une tonne par m² ce qui va bien entendu faire plier votre structure porteuse ou cela arrachera les rails porteurs fixés sur les côtés, mais en aucun cette neige pliera les lames.

Nous vous conseillons en cas de fortes chutes de neige sur votre tablier de lames orientables, de laisser les lames ouvertes pour éviter une accumulation trop importante sur le dessus. Cette situation serait assez exceptionnelle.

Donc soyez tranquille, cette pergola très simple dans son mécanisme est un élément de couverture fiable et durable, pour protéger votre terrasse, votre salon de jardin, canapé, etc..

Nous proposons également des lames orientables sur mesure pour votre pergola sur notre site.



Bien choisir les options de son kit lame



Orientation des lames

Sens des lames pour kit pergola bioclimatique



Si, par exemple, vous avez votre maison à droite et plein sud à l'avant, nous vous conseillons, une orientation dans le sens des aiguilles d'une montre.



En milieu d'après midi, vous pourrez ouvrir les lames afin de laisser passer la lumière à travers. Les rayons du soleil seront bloqués et vous serez protégé.



Sens des orientations des lames



Notice

Questions fréquentes sur le kit de lames orientables en aluminium pour pergola

Quel est le prix de ce kit lame ?

Pour connaitre le tarif, c'est très simple. Remplissez les différents éléments (longueur, largeur, éclairage LED et autres options) pour obtenir votre devis personnalisé pour vos lattes pour pergola.

La livraison est offerte en France.




Quelle différence avec une pergola adossée ?

Ce kit lame est livré sans les poteaux. Vous avez la liberté de choisir la structure de votre choix (bois, aluminium, etc)  et vous installez ensuite le kit lame bioclimatique.




Combien de couleurs sont disponibles pour les lames ?

Au total, 26 RAL sont disponibles sans supplément, avec les couleurs classiques comme l'anthracite ou le blanc. Si ce panel de coloris ne suffisait pas, il est possible de sélectionner une couleur personnalisée (supplément de prix à prévoir).




Quel est le délai de fabrication ?

Prévoyez 6 à 8 semaines pour la production puis environ 1 semaine pour expédier les produits à votre domicile.




Est-il possible de livrer en Europe ?

Nous pouvons vous livrer votre pergola bioclimatique dans de nombreux pays d'Europe, mais également en Suisse.

Pour savoir si on peut vous livrer, vous consultez la liste des pays disponibles en mettant le produit dans le panier puis en sélectionnant l'option « Calculer le coût d'expédition ». Pensez simplement à indiquer le bon pays de livraison lors du passage de la commande.




Peut-on cacher les lames dans le système ?

Non, bien que les lames soient mobiles, il n'est pas possible de les décentrer.




Comment fixer le moteur ?

Le moteur est fixé à cheval entre le rail porteur et la structure. Voici la coupe :


À quoi correspond la Longueur du kit lame bioclimatique ?

La longueur correspond à la dimension hors tout du système qui comprend les lames et les barres de charge à mettre dans votre structure. Sur l'image ci-dessous, nous avons 4000 mm.

Kit lame orientable pergola bioclimatique




Qu'est-ce que l'entraxe ?

L'entraxe est l'espace entre deux lames par rapport à l'axe de rotation.

Pour ce produit, l'entraxe est de 20 cm.




En savoir plus sur la projection ?

La projection du kit lame corresponds au nombre de lame multiplié par l'entraxe auquel on ajoute un jeu de 15 mm de chaque côté.

Par exemple :

Si vous 10 lames mises bout à bout, la projection fera (10 x 200 mm) + 30 mm = 2030 mm

Le rail porteur livré fera donc 2030 mm.

Nous vous conseillons donc de garder un espace entre poutre intérieur de 2035 mm.

Les 15 mm avant et arrières seront comblés par les cornières d'étanchéités.




En savoir plus sur les cornières d'étanchéité ?

Les cornières d'étanchéités sont des pièces posées en parallèle des lames à l'avant et à l'arrière du tablier.

Elles permettent de contrer le passage de l'eau dans le jeu entre les lames aux extrémités avant et arrière, et la poutre que vous aurez monté pour encadrer le cadre.

Coupe de la cornière avant

cornière avant

Matériel : tôle EN AW5754
Masse 0,24 kg/m

Coupe de la cornière arrière

cornière arrière

Matériel : tôle EN AW5754
Masse 0,27 kg/m




Éclairage LED sur les lames ?

Non, ce modèle ne le permet pas. C'est un produit simple et robuste sans option. Mais, vous pouvez encastrer des rubans lumineux sous les poutres.

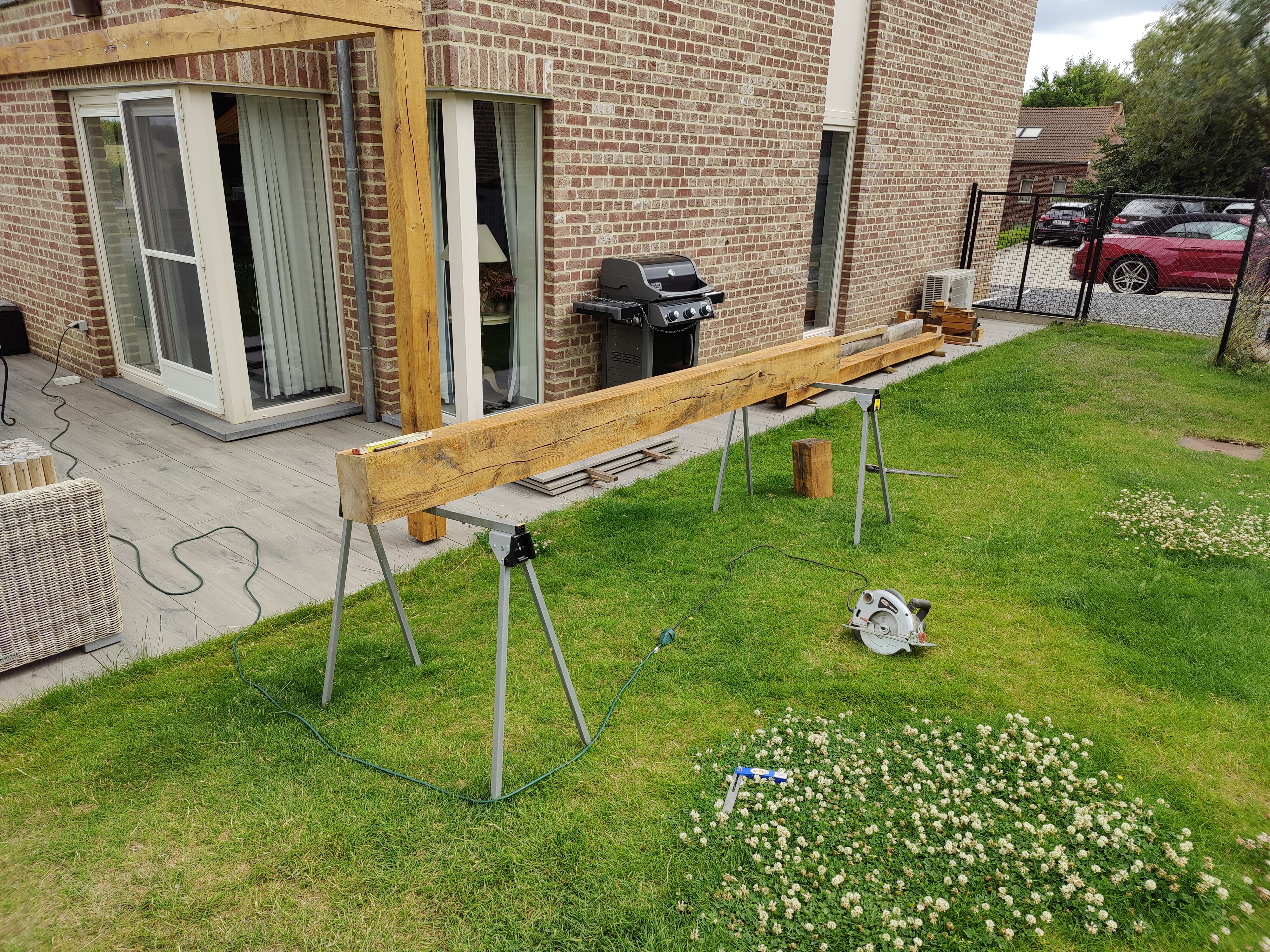

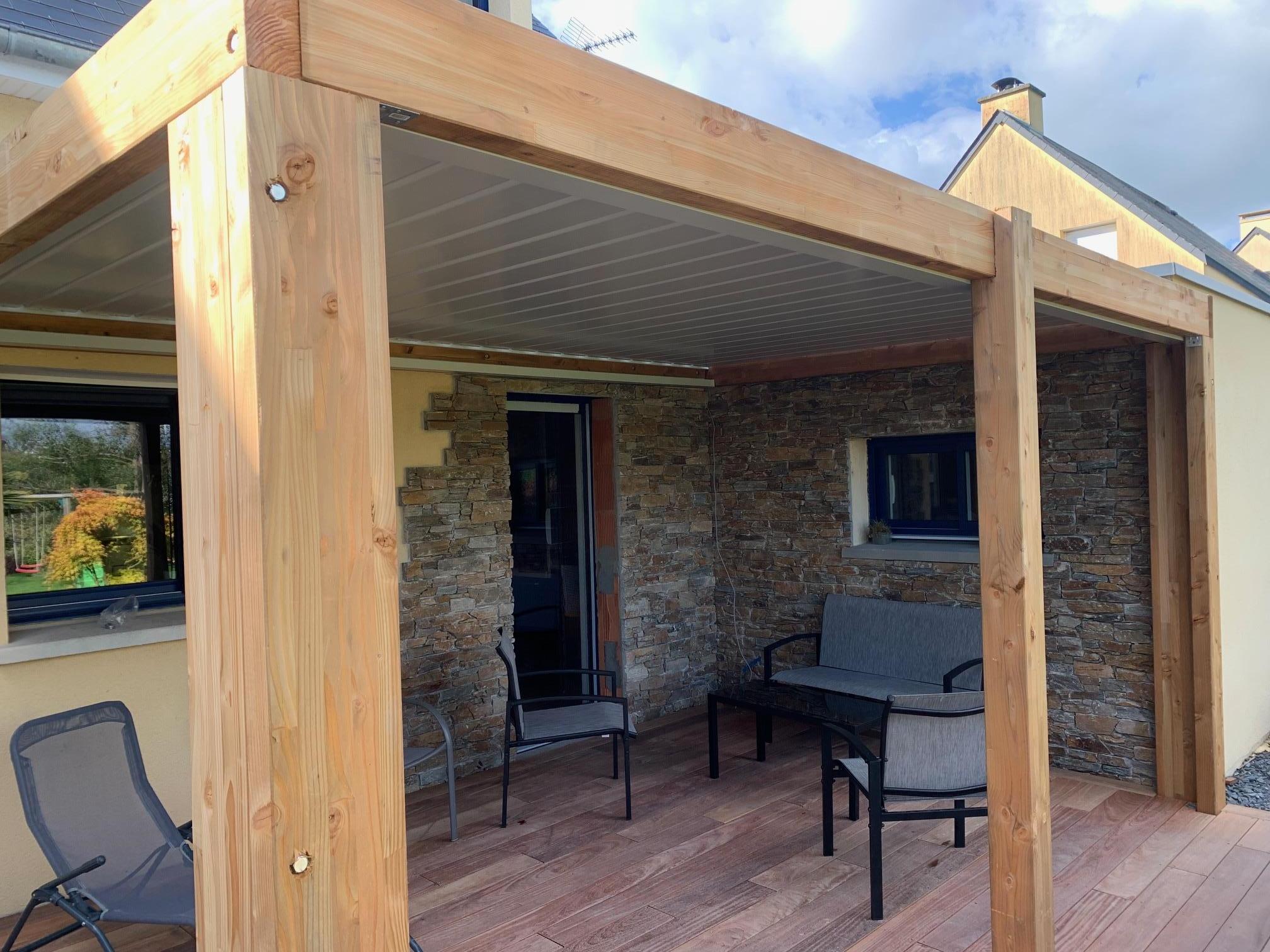

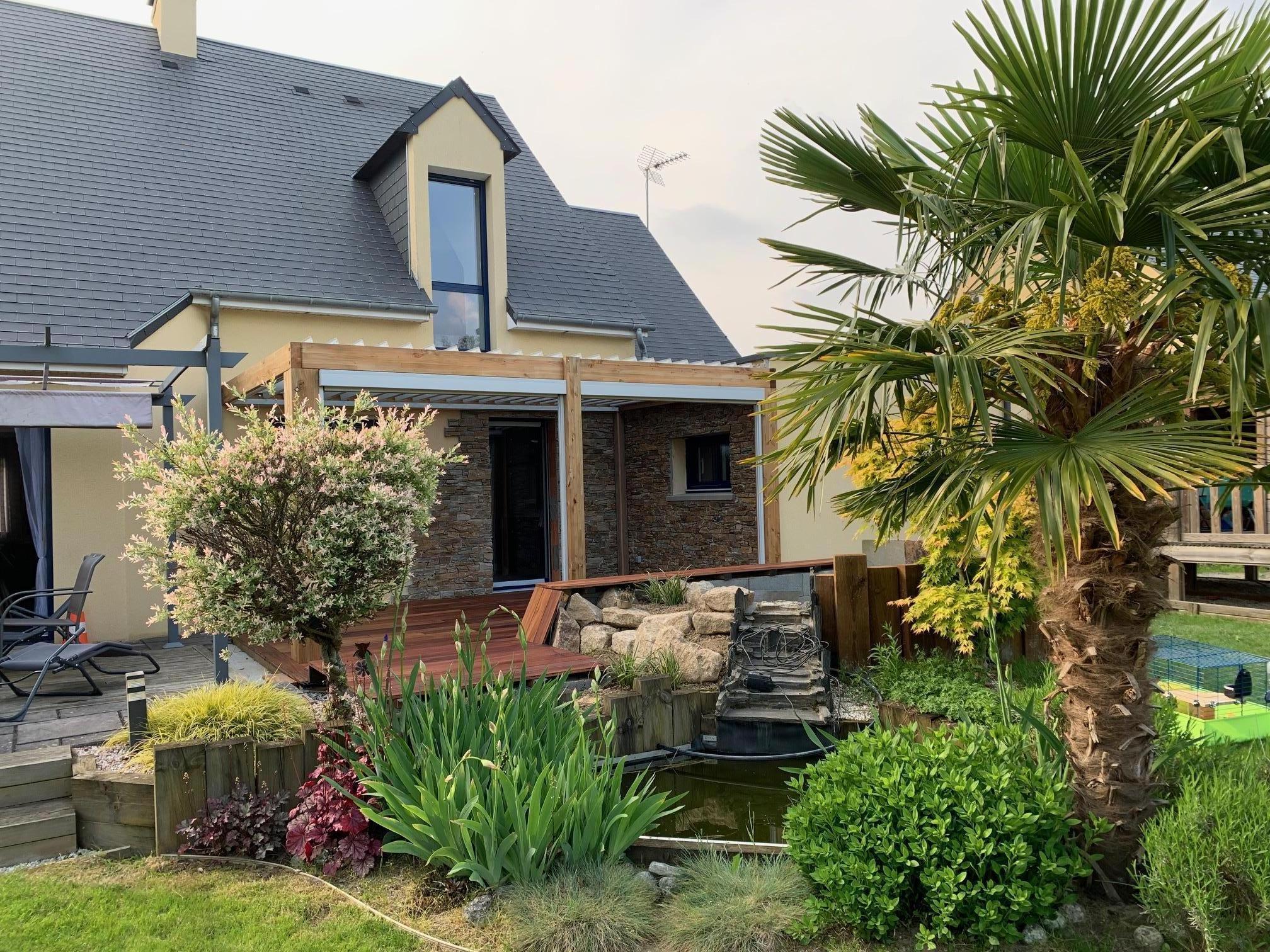

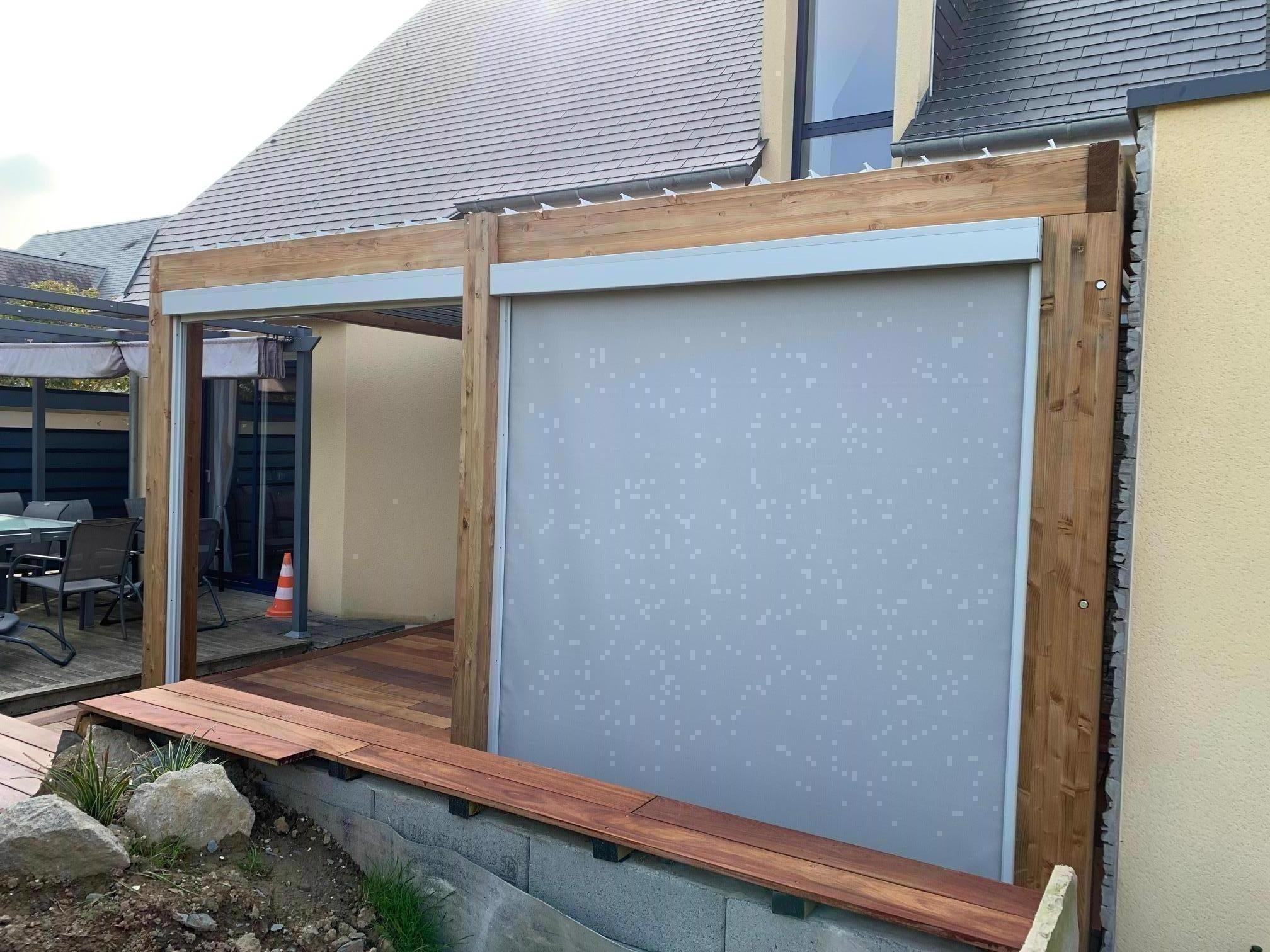

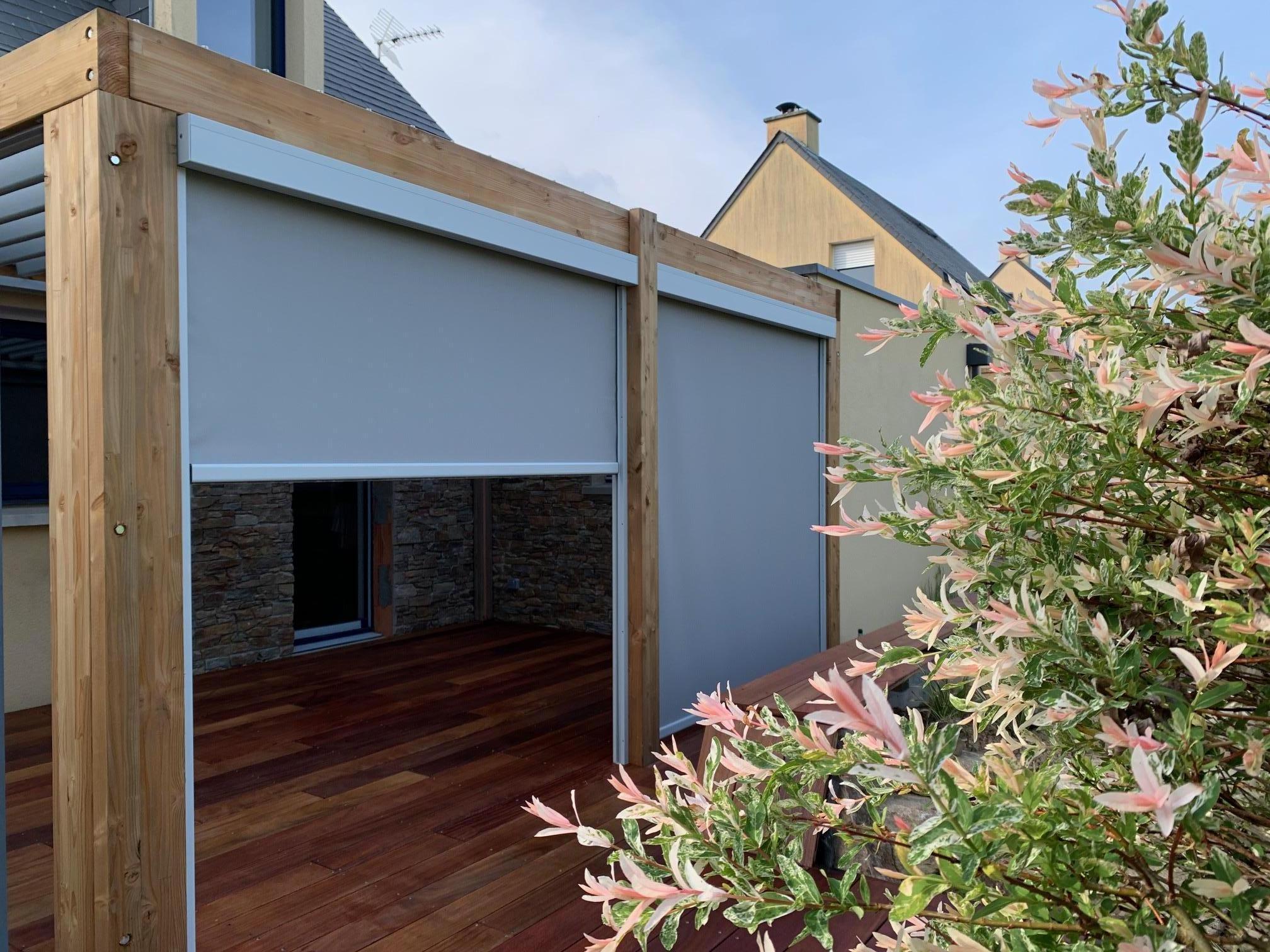

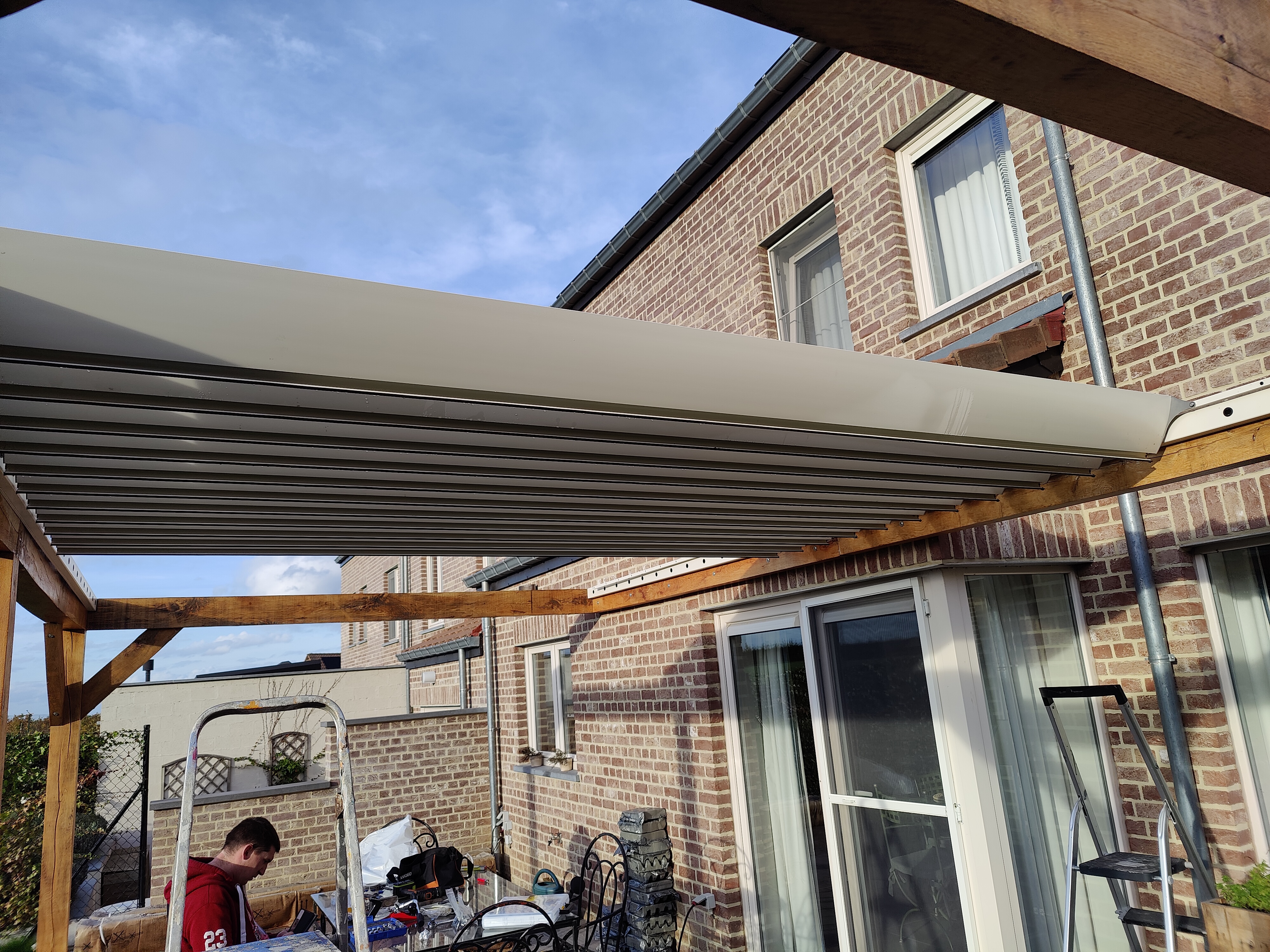

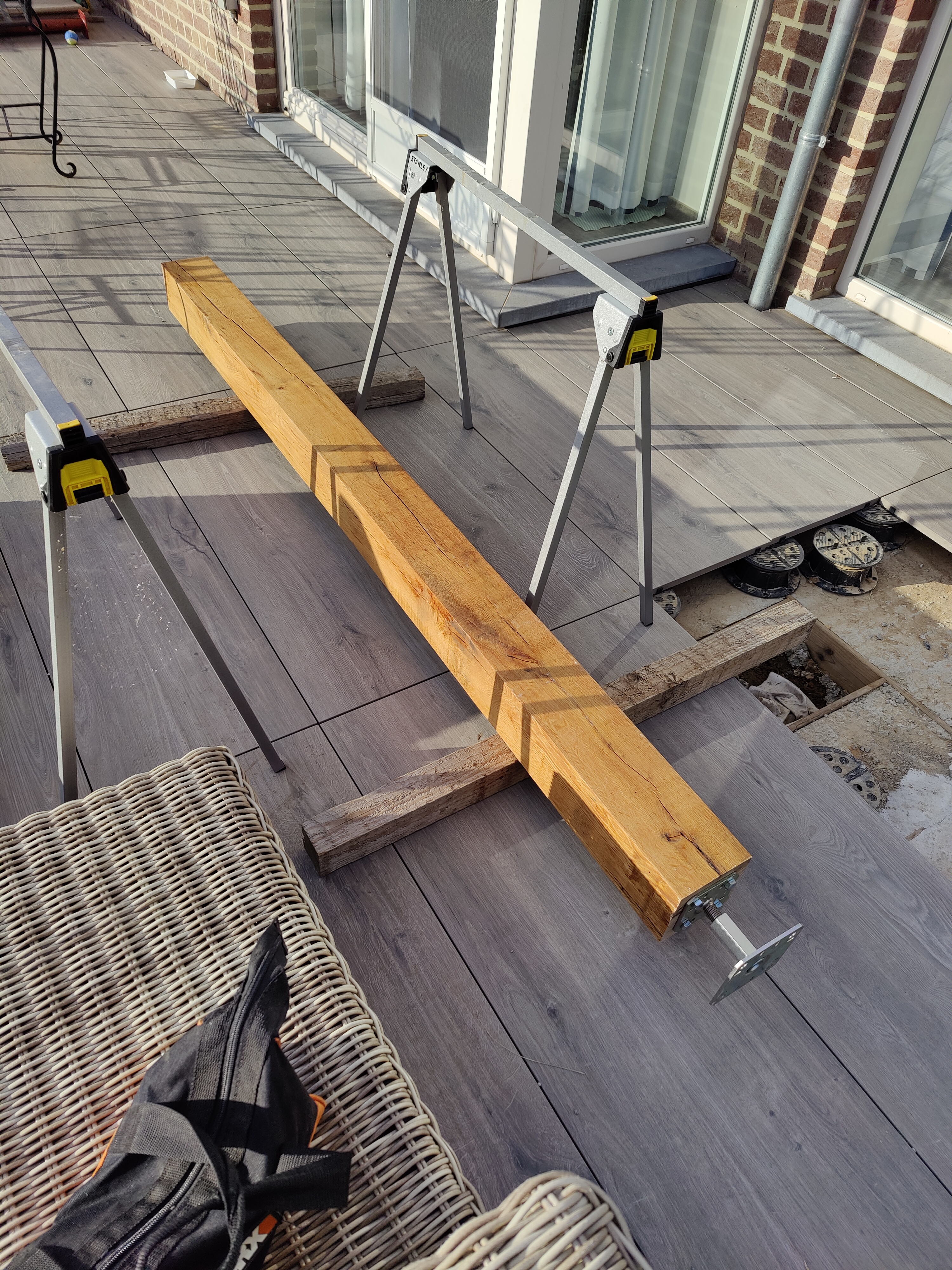

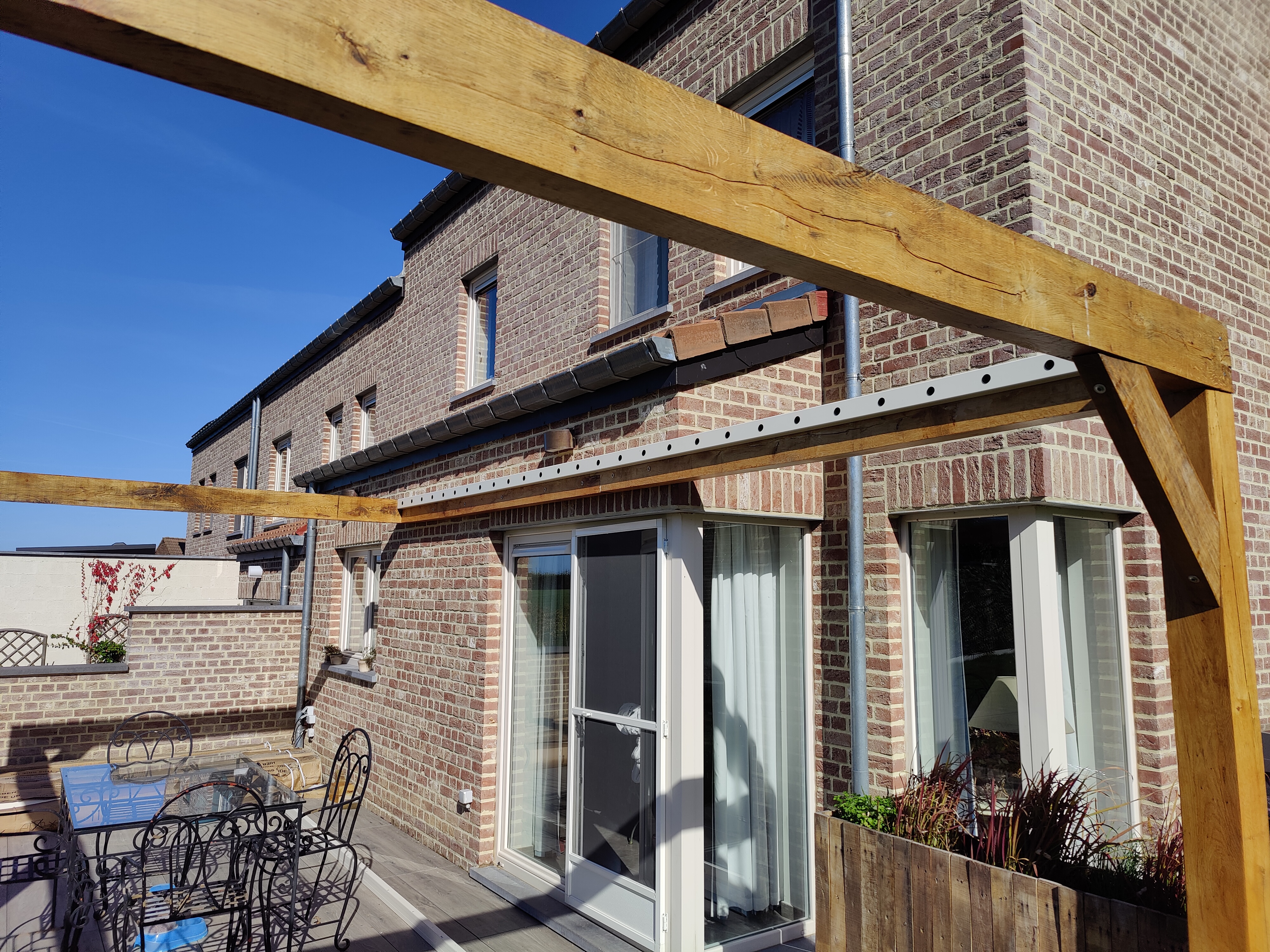

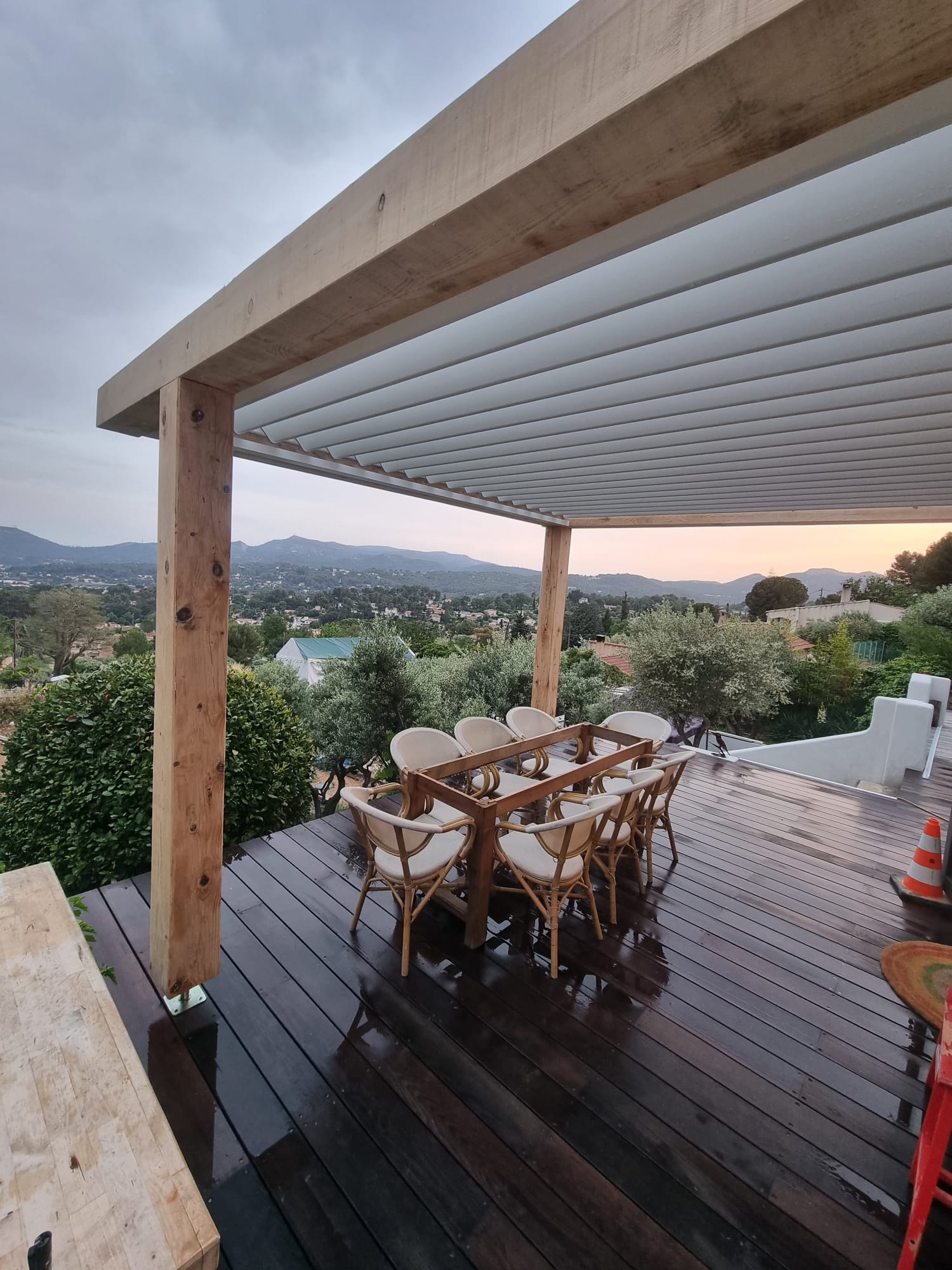

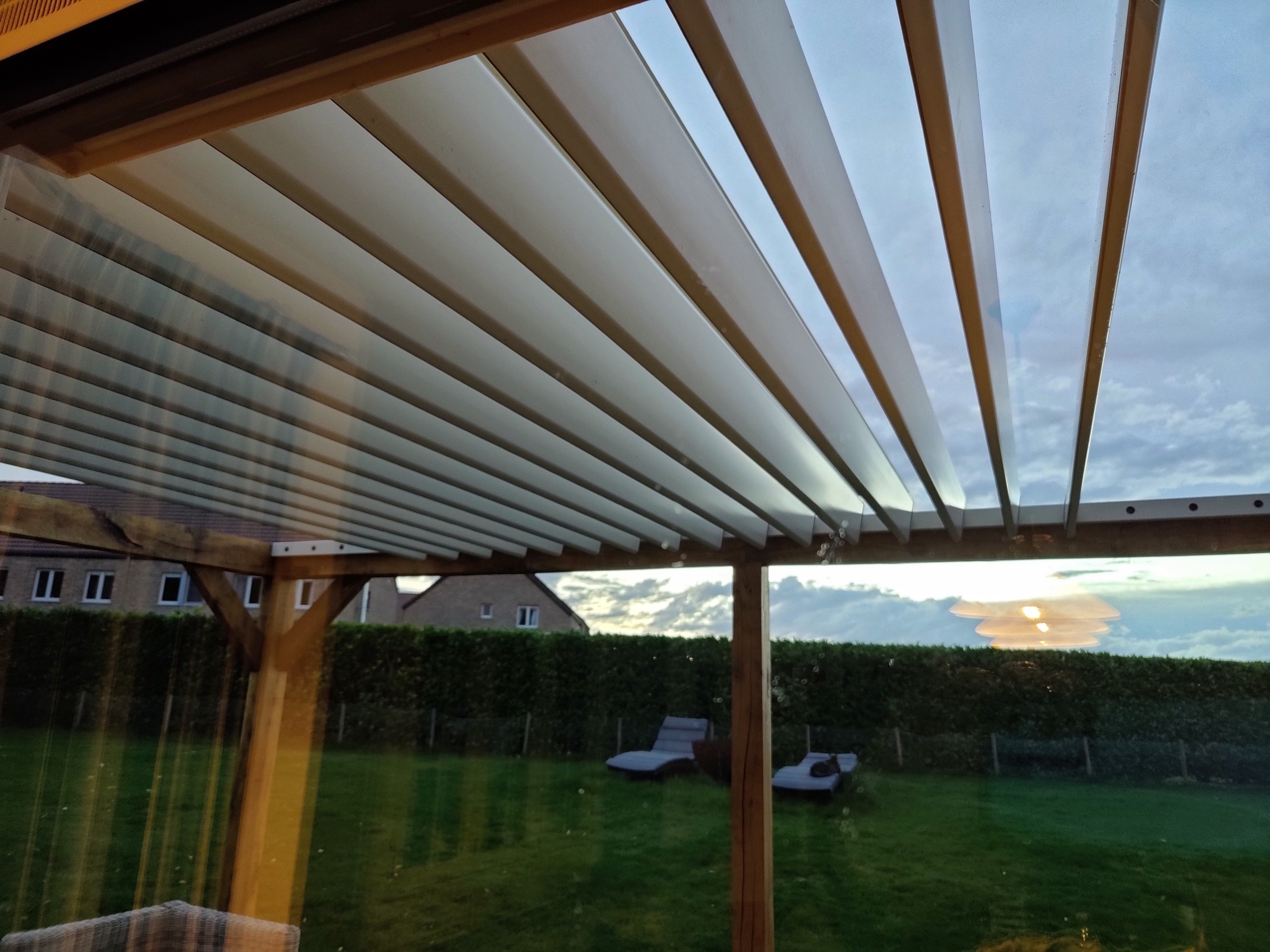

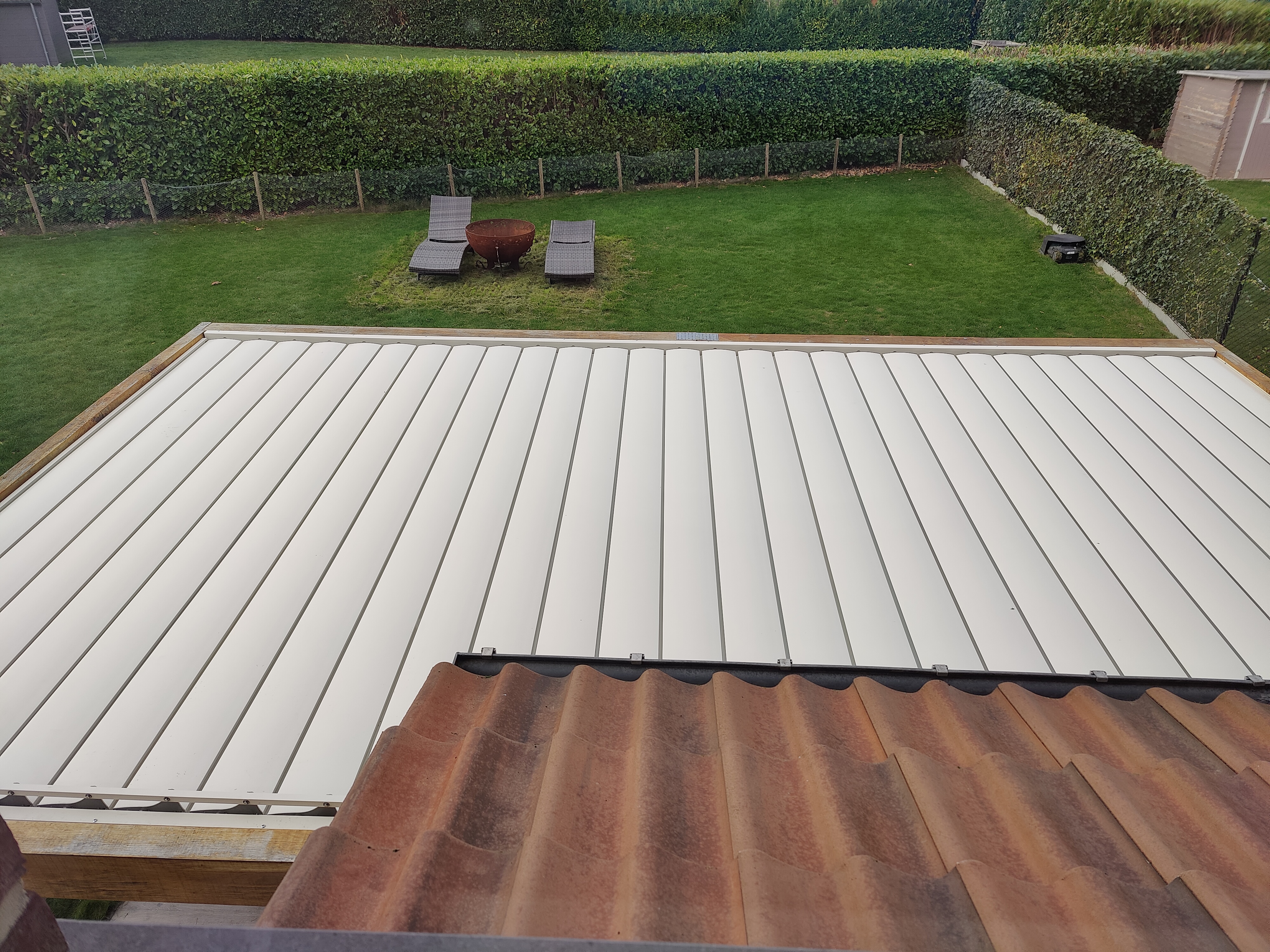

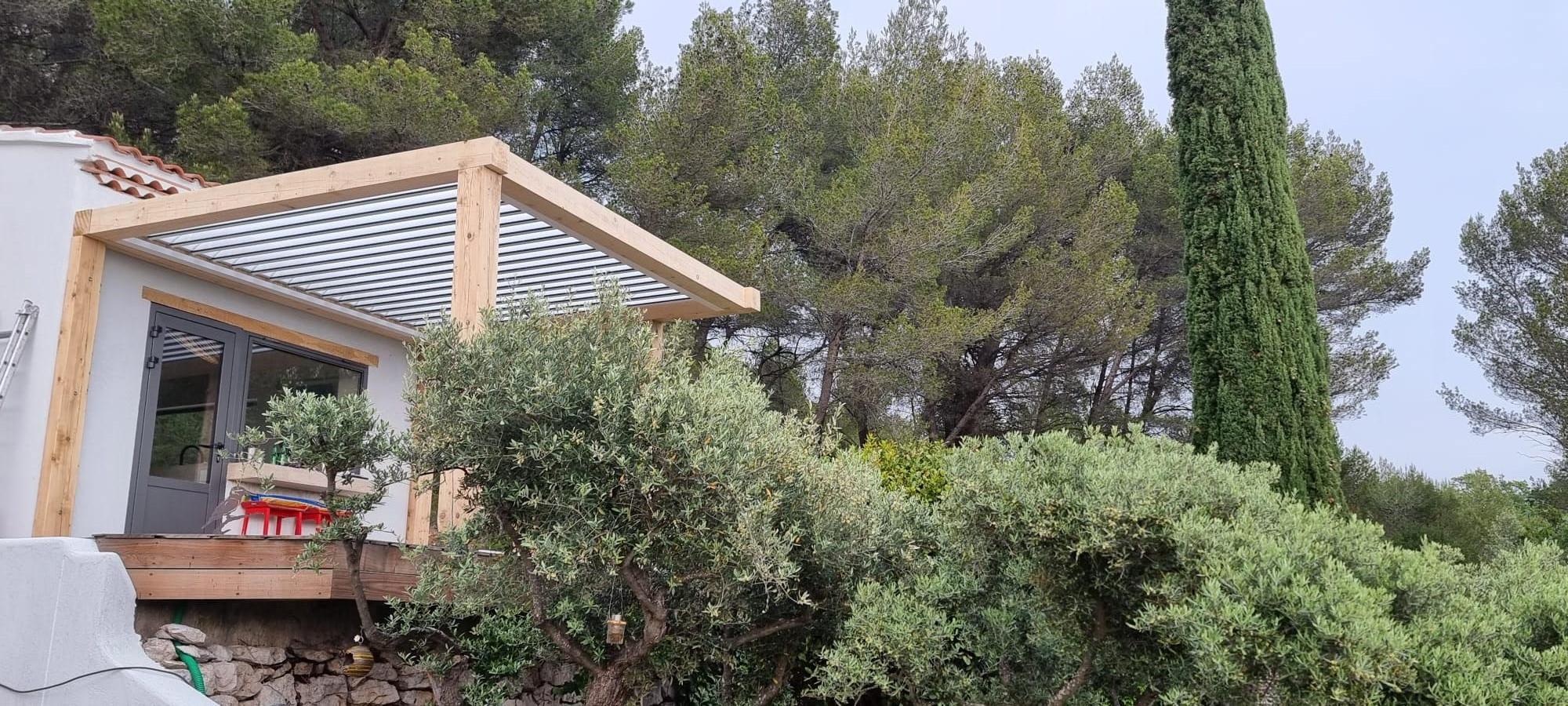

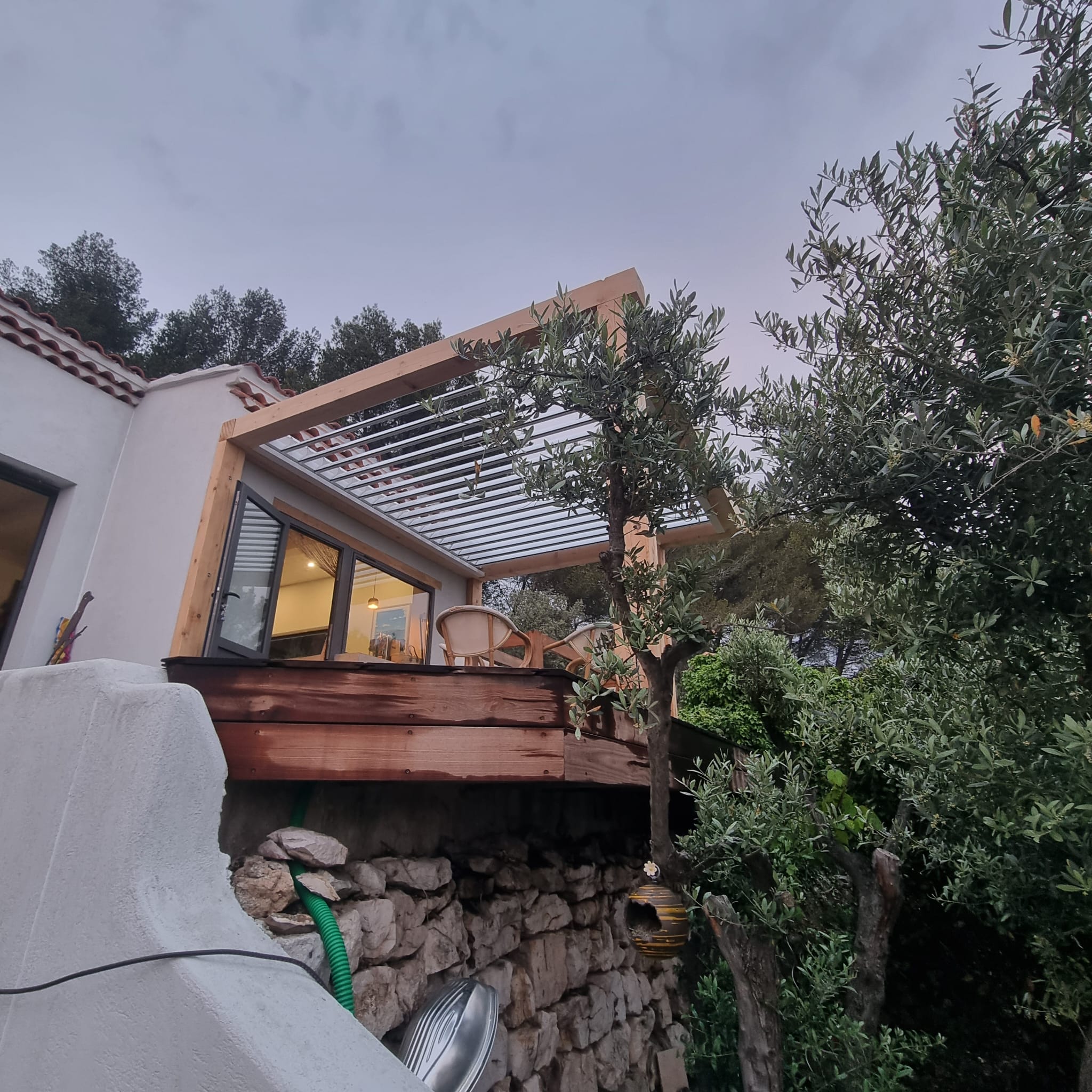

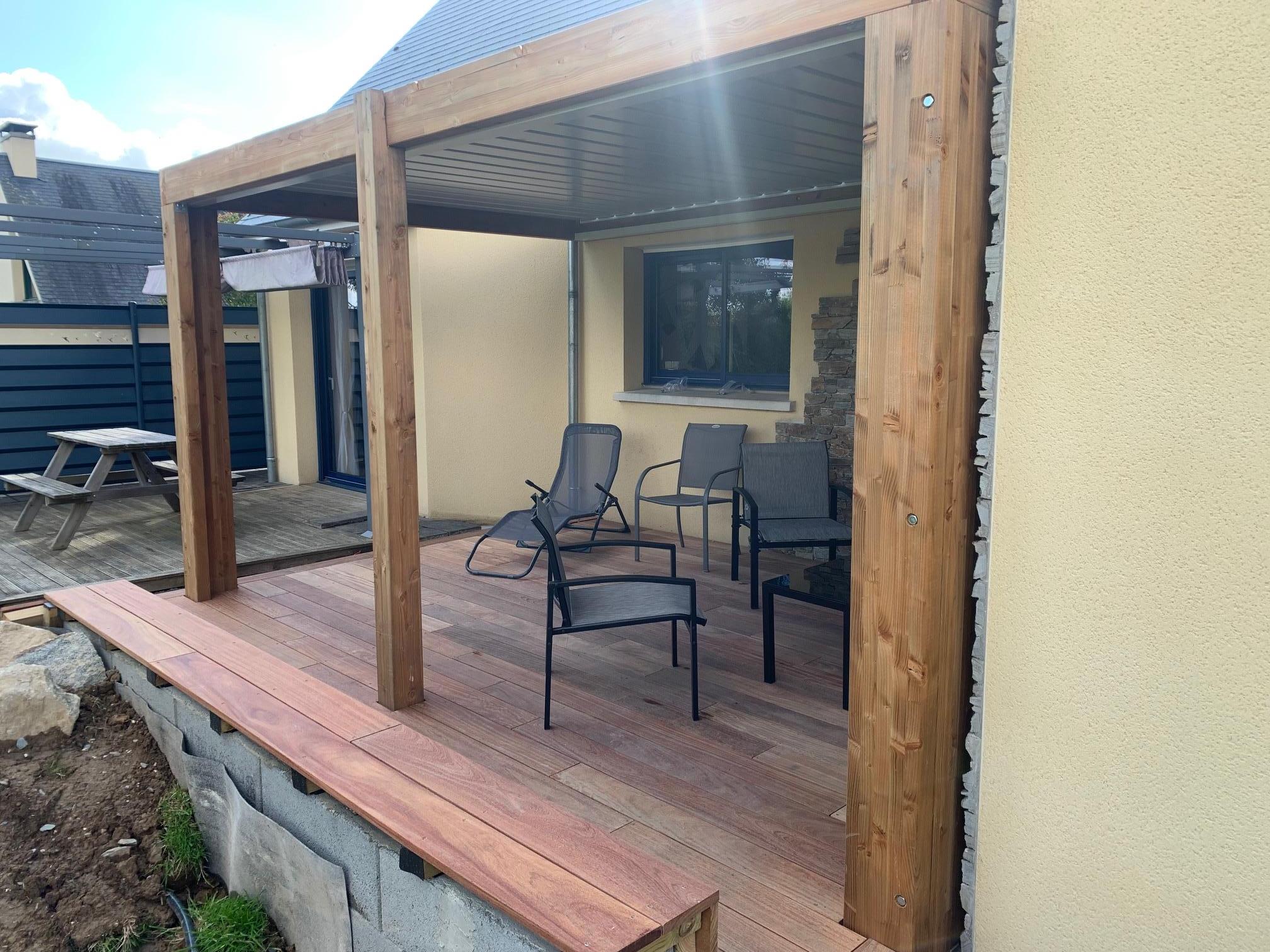

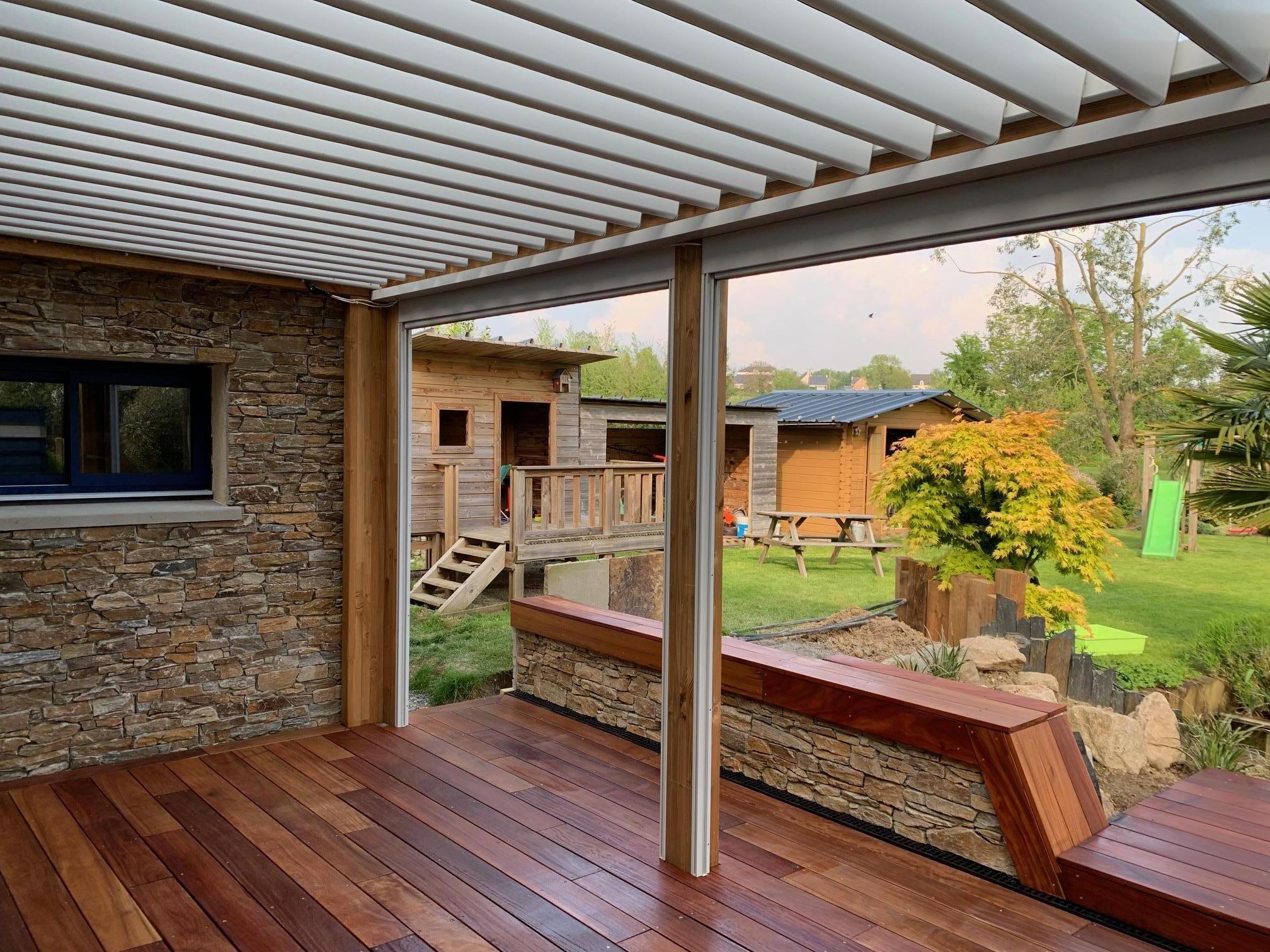

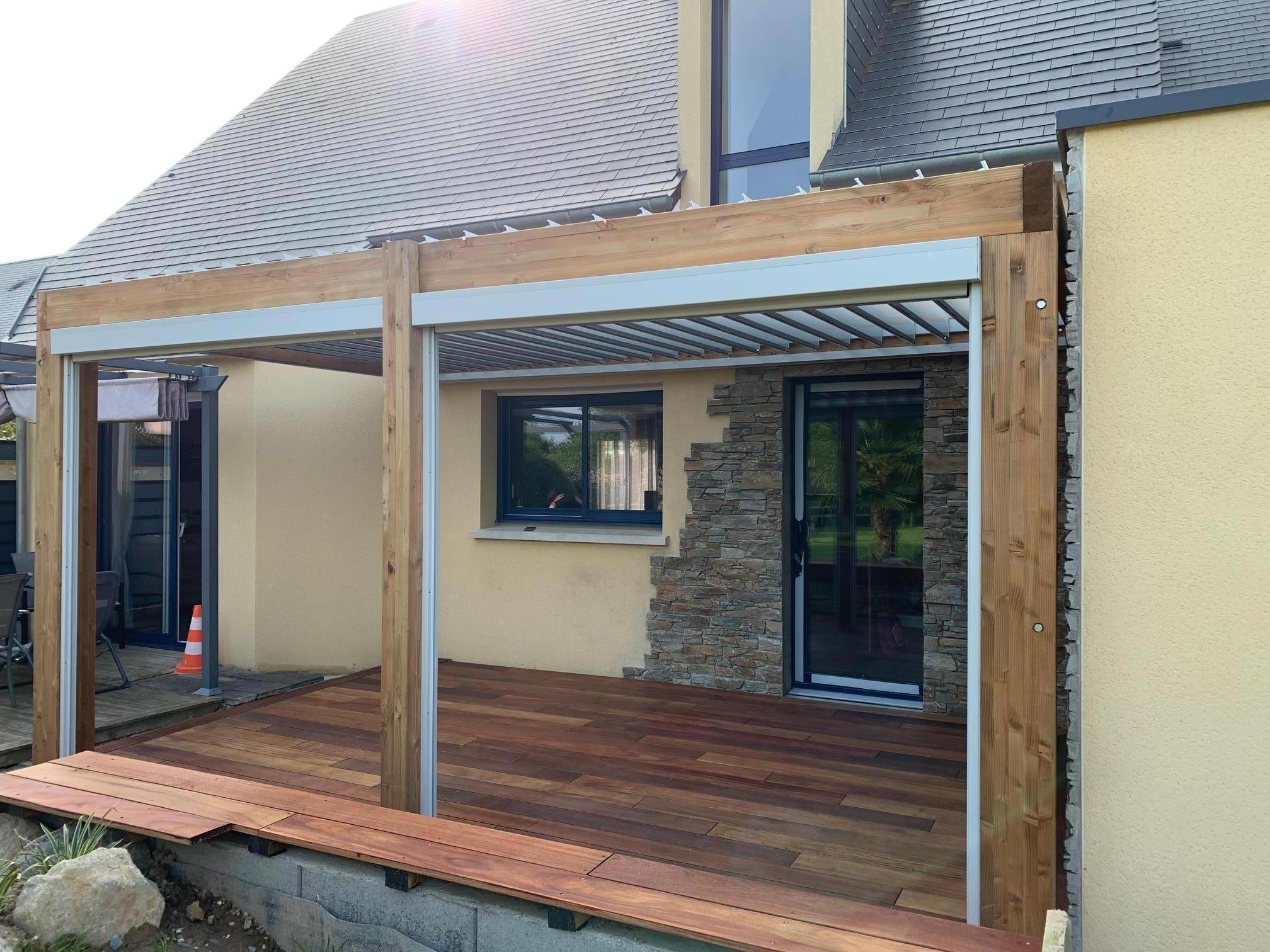

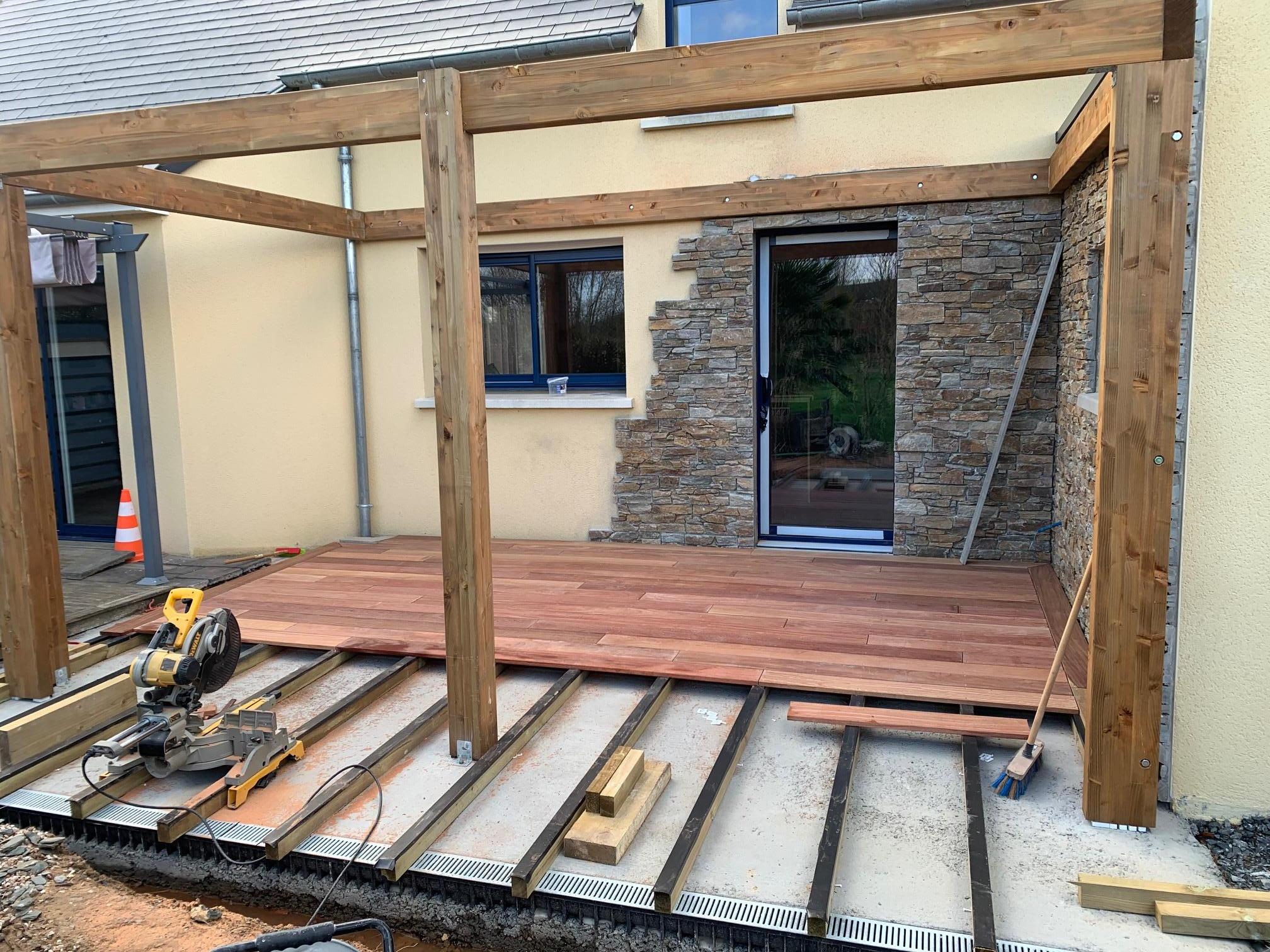

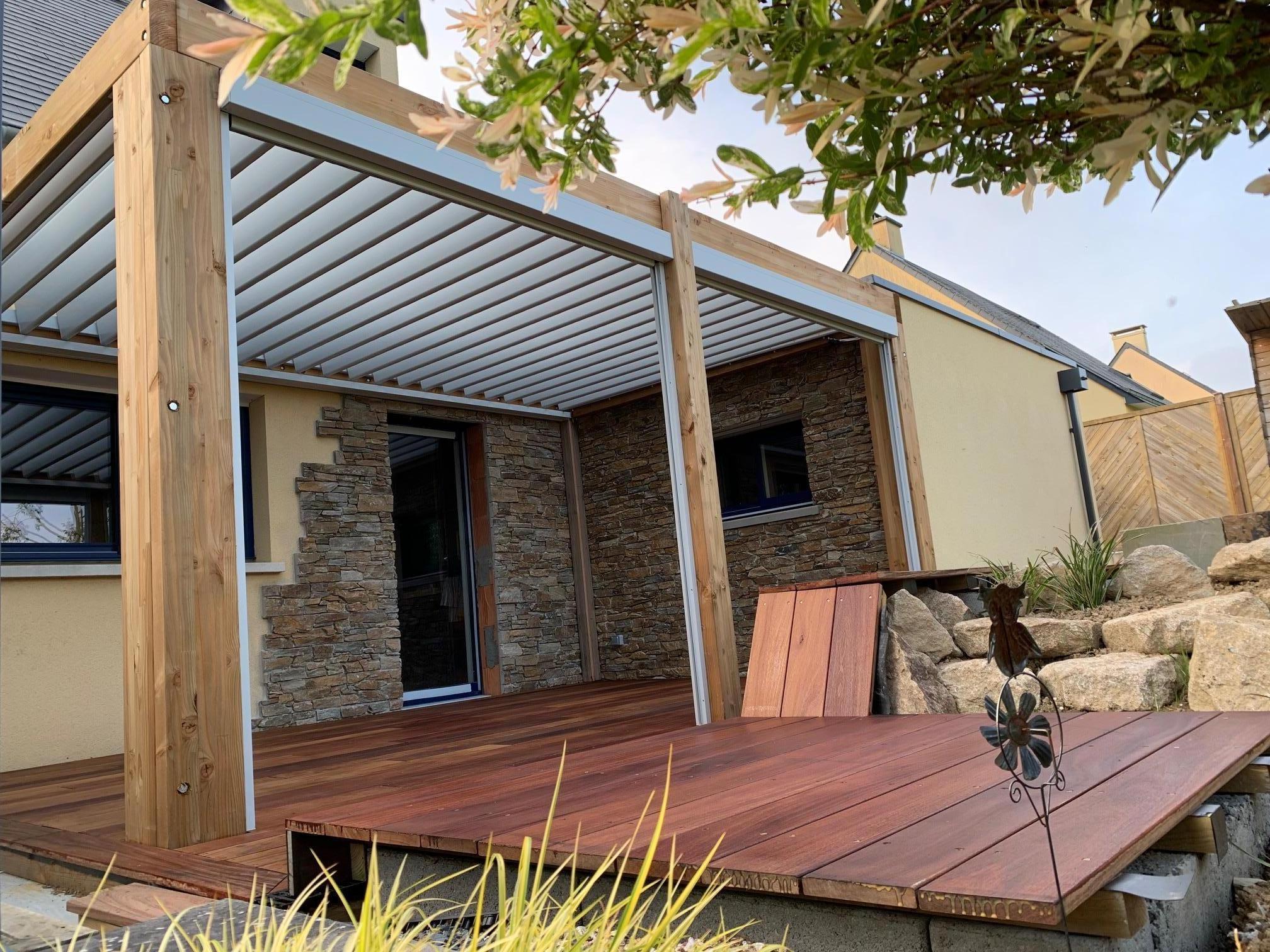

Voici un exemple chez un client :

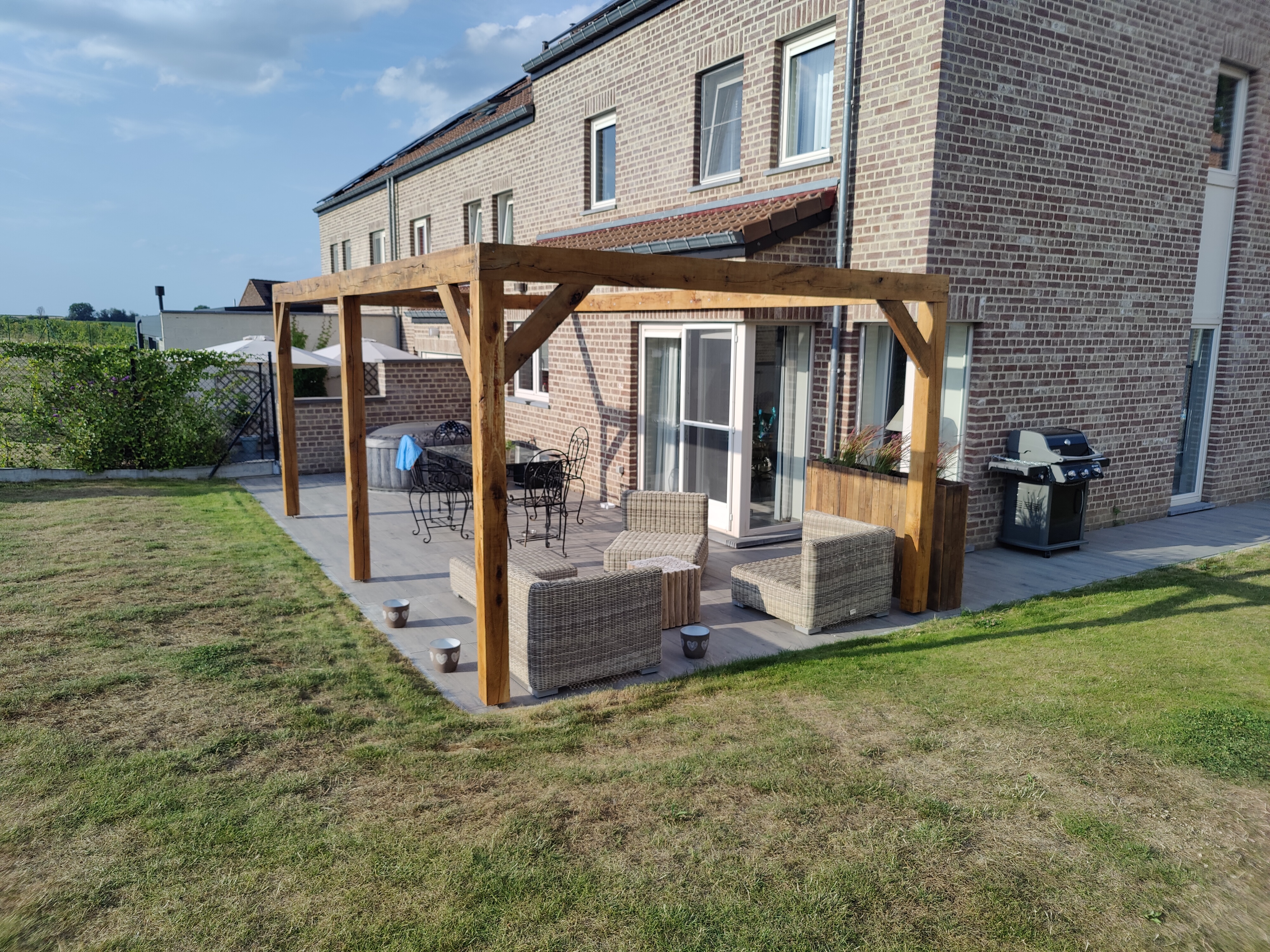

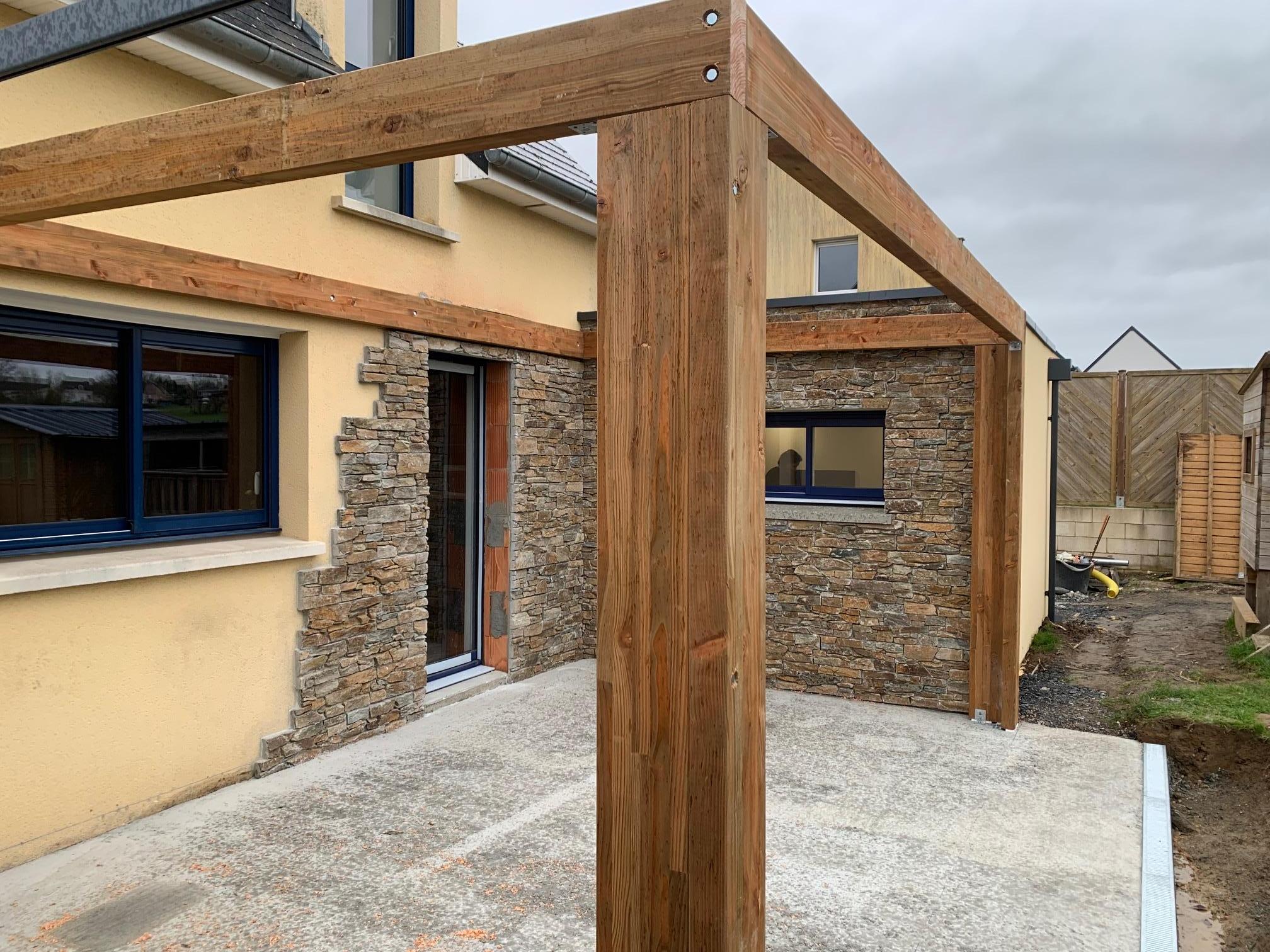

Quelle structure porteuse sur-mesure pour fixer les lames ?

Que ce soit en béton ou en bois, nous vous recommandons des poutres de 20cm x 20cm. Les rails porteurs latéraux seront fixés au raz supérieur de la poutre.

Ainsi, lorsque vous orientez les lames, la moitié de la lame sera visible au-dessus. Et l'autre moitié passera juste au-dessus de la gouttière, sans gêner le fonctionnement des lames orientables de la pergola.

Vous pouvez faire du 10 cm par 20 cm de haut, mais pas moins.




Peut-on créer une pergola à lames orientables entre deux murs verticaux avec lames perpenticulaires au mur ?

Non, car il faudra un rebord pour fixer le moteur sur un des côtés.

Sauf si vous mettez une traverse entre les deux murs et que vous mettez les lames parallèles au mur.

Dans ce cas, le rail porteur des lames sera fixé sur les traverses, et le moteur sera posé dessus.



Détails des options

Moteur Elero Picolo XL
Motorisation kit pergola
Moteur filaire livré (sans interrupteur)

Moteur Elero Picolo XL 230V Commande standard radio IO

Ce moteur sera livré sans interrupteur filaire. Vous pourrez utiliser n'importe quel interrupteur de volet roulant pour actionner ce moteur, ou n'importe quel actionneur domotique.

Si vous installez l'interrupteur à l'extérieur, pensez à prendre un interrupteur étanche.

Moteur ELERO Picolo XL (télécharger)

Kit lame orientable pergola bioclimatique, : Moteur filaire Elero + récepteur radio IO S SLIM + télécommande Situo 5 Pure
Motorisation kit pergola
Moteur filaire Elero + récepteur radio IO S SLIM + télécommande Situo 5 Pure

Moteur Elero Picolo XL 230V + récepteur radio SLIM IO +  Télécommande radio Situo 5 IO



Moteur Elero Picolo XL (télécharger)

Notice récepteur radio SOMFY SLIM RTS pour pergola (télécharger)

Notice télécommande radio Situo 5 IO (télécharger)

Kit lame orientable pergola bioclimatique, Côté du moteur: Moteur Droite
Côté du moteur
Moteur Droite

Le moteur est fixé à cheval entre la barre de charge du kit et la panne, au nu supérieur de votre structure.

Vous choisissez librement la position du moteur le long des lames de la pergola. Soit du côté de la maison à l'arrière, ou de côté de jardin à l'arrière, ou au milieu.. bref ou vous voulez !

Le moteur est étanche et peut rester à l'air libre au dessus de la pergola. Environ 3m de fil est livré avec le moteur.



Kit lame orientable pergola bioclimatique, Côté du moteur: Moteur Gauche
Côté du moteur
Moteur Gauche

Le moteur est fixé à cheval entre la barre de charge du kit et la panne, au nu supérieur de votre structure.

Vous choisissez librement la position du moteur le long des lames de la pergola. Soit du côté de la maison à l'arrière, ou de côté de jardin à l'arrière, ou au milieu.. bref ou vous voulez !

Le moteur est étanche et peut rester à l'air libre au dessus de la pergola. Environ 3m de fil est livré avec le moteur.

sens lame antihoraire
Ouverture des lames
Dans le sens des aiguilles d'une montre vue gauche de la pergola

La rotation des lames se fera dans le sens des aiguilles d'une montre lorsque l'on se place à l'extérieur de la pergola, et que l'on regarde le côté gauche.

Donc si la façade de votre bâtiment se situe vers l'arrière, vos lames s'ouvrent de l'arrière vers l'avant.

Avec les lames à 45°, les rayons du soleil seront bloqués par les lames.

Cette orientation est idéale pour les pergolas situées dans les régions au sud de Lyon, où les apports solaires l'hiver ne sont pas forcément nécessaires pour réchauffer votre pièce principale.

sens lame horaire
Ouverture des lames
Dans le sens inverse des aiguilles d'une montre vue gauche de la pergola

La rotation des lames se fera dans le sens inverse des aiguilles d'une montre lorsque l'on se place à l'extérieur de la pergola, et que l'on regarde le côté gauche.

Donc si la façade de votre bâtiment se situe à l'arrière, vos lames s'ouvrent de l'avant vers l'arrière.

Avec les lames à 45°, les rayons du soleil pourront passer au travers en mi-saison et ainsi rentrer dans votre logement si votre pergola est plein sud, et si vos lames sont parallèles à la façade.

Cette orientation est idéale pour les pergolas situées dans les régions au nord de Lyon, où les apports solaires l'hiver sont nécessaires/souhaités pour réchauffer votre pièce principale.



Kit lame orientable pergola bioclimatique, : Ruban LED périphérique pour kit
Éclairage leds
Ruban LED périphérique pour kit

Prix unique

REMARQUE :
Si le circuit total LED > 12 m l'alimentation doit être partagée en 2 sections.
(au point de sortie du câble )

Barre longitudinale

LED sur cadre avec gouttière

Barre transversale

LED sur cadre sans gouttière

Notice de pose et détails du kit ruban led (télécharger)

Caractéristiques
Fabricant
Partenaire Lacentrale-eco
Origine
France ou Europe
Résistance au vent
  • Classe 6 - 90 km / h
Pergola
Longueur de lame
4000 mm
Moteur caché
Non
Pergola bioclimatique
Kit lame
Projection max
7000 mm
Section des lames
40 x 216 mm
Trouver un produit similaire
Avis
4.8 sur 5
Avis clients
Etoiles
80%
Etoiles
20%
Etoiles
0%
Etoiles
0%
Etoiles
0%
Anonymes
Avantages
Produit sympa. Par contre la notice n’est pas suffisamment explicite et surtout ne correspond pas toujours. Par exemple les entretoises fournies ne sont pas suffisantes. J’ai du en faire refaire en impressionn 3D. Les systèmes de fixation du rail fournis ne correspondent pas à la notice. Heureusement que je suis bricoleur. La télécommande du moteur est quasi incompréhensible et ne garde pas la mémoire après coupure électrique. Bref produit bien mais demande des améliorations pour être encore mieux.
Inconvénients
Notice à revoir c’est une priorité
Commenter
Déçu du système télécommande montage led qui nécessite d’être très bricoleur pour les branchements pas évident du tout
Anonymes
Avantages
Facile a monter, materiel de qualité, service client top
Inconvénients
La notice pourrait être revue :) mais au final tout est tres bien en place. A noter tres bonne réactivité de la centrale eco, rien a dire, merci.
Commenter
Grand Merci, nous sommes tres satisfaits.
Réponse du vendeur
magnifique !
Anonymes
Avantages
Facilité de montage
Commenter
Vraiment très satisfait de mon achat.
Le produit est de très bonne qualité, bien emballé et protégé lors de la livraison.
Agréablement surpris par la simplicité de montage.
Je recommande vivement ce produit qui vous permets d'avoir votre pergola personnalisé à votre goût, de qualité professionnelle et à un prix très correct.
Merci à La Centrale Eco
jean-francois Charles
Achat vérifié
Commenter
Kit pergola de très grande qualité. Très facile à installer. Le profil pour le guidage des lames pour le moteur est déjà troué et donc pas besoin de régler la verticalité des lames comme expliqué sur la notice.
A recommander sans hésiter. Également très bonne communication avec la société.
Réponse du vendeur
Top ! Merci pour ce retour hyper complet
Philippe GRENAT
Commenter
Excellente qualité de fabrication , agréablement surpris par la finition.
Seul point critique concernant la documentation de montage !
C'est dommage mais ce qui compte au final c'est le résultat qui est vraiment de bonne qualité.
Question

Vous avez une question ?
