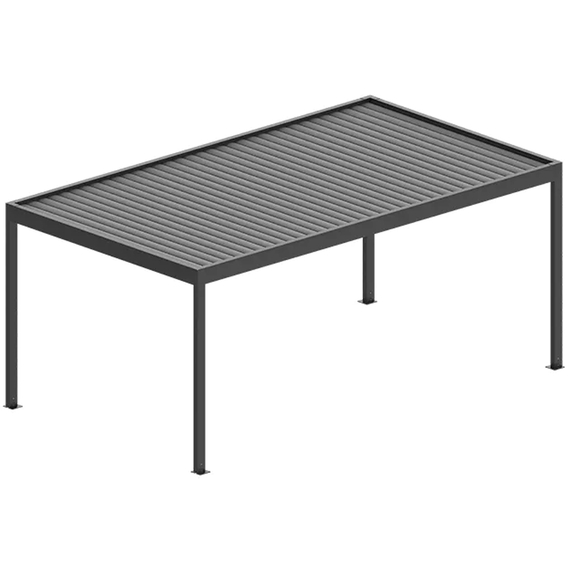

Samonosná bioklimatická pergola na 4 sloupcích pro ochranu vaší terasy
Samonosný model je namontován na minimálně 4 sloupcích na rozdíl od nástěnného modelu, který spočívá na stěně.
U větších rozměrů se může zvýšit na 6 nebo 8 sloupků, pokud překročíte 5,2 m.
Tato pergola na míru v profesionální kvalitě se snadno přizpůsobí vašim přáním a vašemu exteriéru. Mluvíme také o samonosné pergole.
Je tedy nezávislý, což umožňuje jeho libovolnou instalaci uprostřed vaší zahrady, na vaší terase, na konci bazénu atd...
Kvalita břitů mu dodává robustní vzhled a zajišťuje dokonalé utěsnění díky břitovému těsnění, které zajišťuje spojení mezi břity.
Systém žlabů a odvodu vody ve sloupcích usnadní odvod dešťové vody.
Vaše bioklimatická pergola je zaručena
10 let
na konstrukci
5 let
na motorizaci
2 roky
na možnost LED
Uspořádejte si volně svůj exteriér díky vaší budoucí samonosné pergole
- Konstrukce z extrudovaného hliníku a komponenty z nerezové oceli
- Extrudované nastavitelné lopatky (nejedná se o jednoduchý plech) a motorizované rádio Somfy IO nebo RTS
- Systém odvodnění vody
- Maximální rozměry modulu: šířka 4 m, vyložení 7 m
- Minimální rozměry modulu: šířka 1,2 m, vyložení 1,2 m
Vylepšete svůj exteriér moderním designem

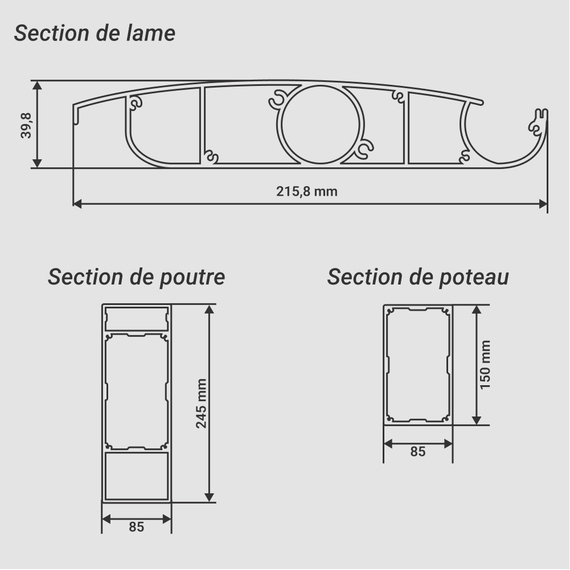

- Sloupek 85 x 150 mm, tyč 85 x 212 mm a čepel 216 x 40 mm
- Buďte pohodlní s maximální výškou pod hrazdou 2,8 m
- Přizpůsobí se všem podmínkám: třída odolnosti proti větru 6 (400 Pa ~41 kg/m²)
- Užijte si teplé večery díky volitelnému LED osvětlení (neutrální barva 4500k)
Řez tyče (85 x 212 mm)
Materiál: EN AW6060 T66
Statické vlastnosti:
Hmotnost = 6,48 kg/m
Plocha = 24,01 cm 2
J1 = 291,31 cm 4
J2 = 1216,58 cm4
Sekce příspěvku (85x150)
Materiál: EN AW6060 T66
Statické vlastnosti:
Hmotnost = 4,83 kg/m
Plocha = 17,89 cm 2
J1 = 215,9 cm 4
J2 = 564,44 cm 4
Postavte si ideální pergolu, která promění vaši zahradu
Možné různé kombinace,
kontaktujte nás pro bezplatné studium
Klasická verze pro jízdu
Objevte zálohovanou verzi
1. Přehled samostatně stojící pergoly
Poznámka: nákres ukazuje systém projekce B = 4400 mm a šířky D = 3500 mm.
2. Jak funguje rotace čepele?
Rotace nožů je způsobena motorem, který aktivuje nůž dopředu nebo dozadu.
Tento lano 8 x 20 mm, které vede po celé délce pergoly, je připevněno jednak k motoru pomocí vodící podpěry a jednak ke každé z lamel v pravidelných rozestupech pomocí šroubů.
Další podrobnosti naleznete v pokynech.
má. Uzavřené lopatky
Tréninková strana
Ložisková strana
b. Čepele s maximální výškou pohonu motoru
Tréninková strana
Ložisková strana
vs.Otevřené čepele
Tréninková strana
Ložisková strana
d. Mechanismus otáčení čepele
Tréninková strana
3. Jak opravit motor?
Pohonná jednotka čepele
Význam :
1 - Výkon lineárního motoru Elero 1200N
2 - Podpora motoru
3 - Podpora vodítka
4 - šroub M8
5 - Řemínek 8 x 20 mm
6 - Špička čepele (pohonná)
Pohonná jednotka čepele s maskovací lištou
Význam :
1 - Výkon lineárního motoru Elero 1200N
2 - Podpora motoru
3 - Podpora vodítka
4 - Stopka
5 - Řemínek 8 x 20 mm
6 - Špička čepele (pohonná)
7 - Skrýt lištu
Motorová podpěra pro jednu pergolu
Podpěra motoru pro pergolu s krytem motoru
Motorový nástavec pro jednu pergolu
Motorový nástavec pro pergolu s krytem motoru
4. Jak funguje okap?
Označení detailů odvodu vody
1. Protékejte skrz žlab nože
2. Prouďte z lopatek do společného žlabu
3A. Zadní ořezávací čepel
3B. Přední rohožová čepel
4. Doplňkové boční žlaby (v případě svedení vody vedle nebo ve verzi na stěnu)
5. Přelivy mezi žlaby (podélné a příčnévýprodej)
6. Odvození žlabu společného pro tyče a profil sloupku

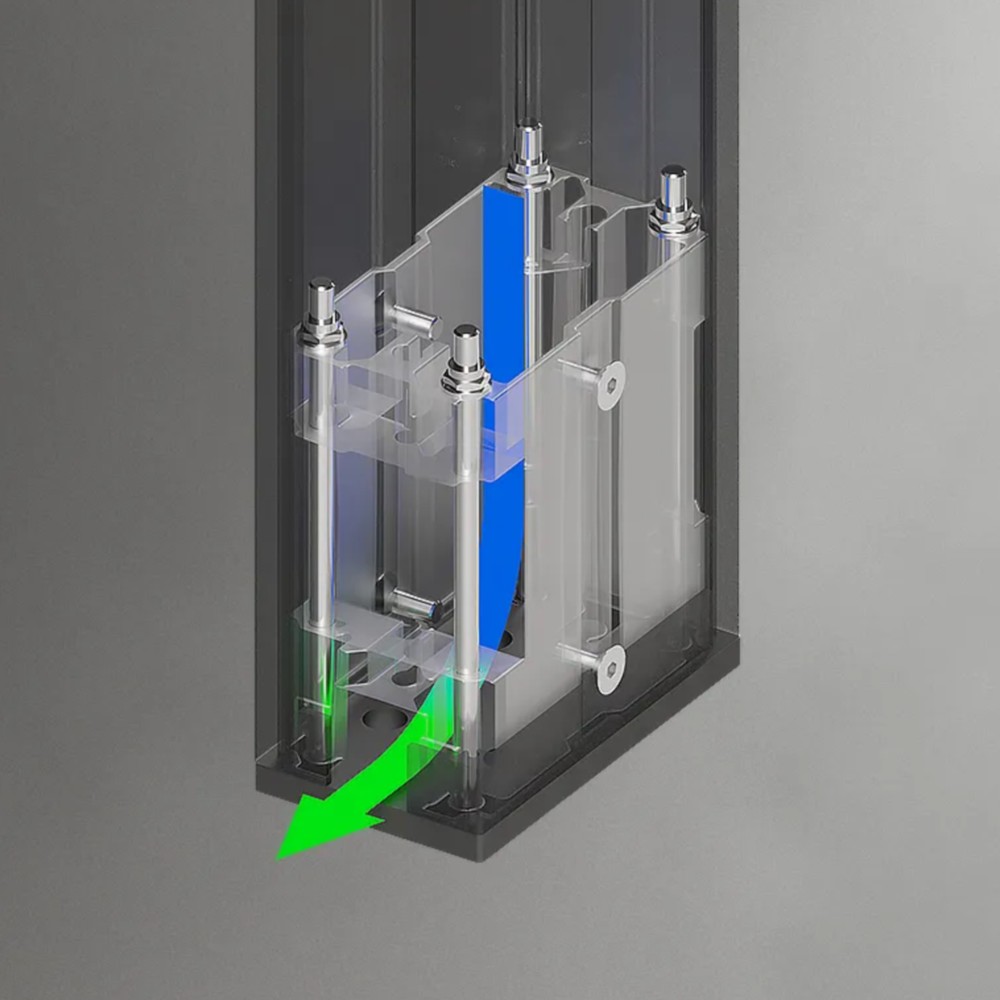

7. Obchvat pólu
Jsou vyžadovány dva sloupky s odváděním vody.

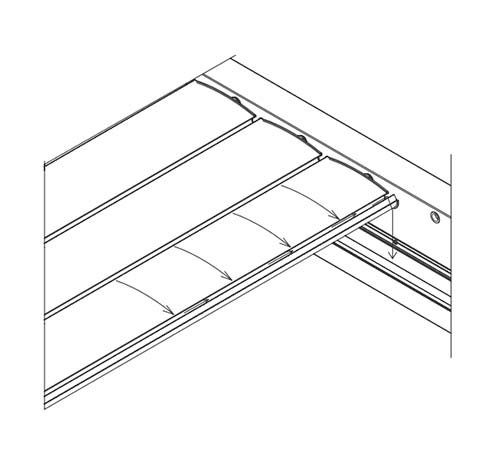

Detail 1
Vypusťte žlabovým žlabem
(stabilní podélný sklon 20 mm)
Průměr okapu 36 mm
Detail 2
Odvodnění společným žlabem
(příčný sklon, bez podélného sklonu)
Vnitřní řez 87 x 48 mm
Detail 3a
Tok ze zadní lopatky na zadní těsnicí lopatku (ohnutý žlab).
Žlab bez spádu. Tok končí ze žlabu do společného žlabu.
POZNÁMKA: Žlab spojený ze dvou segmentů s čepem uprostřed.
Detail 3b
Průtok od předního listu k přednímu listu rohože (zahnutý okap) okap bez sklonu.
Tok končí ze žlabu do společného žlabu.
V případě bočního odklonu je společný žlab níže (příčný).
POZNÁMKA: Žlab spojený ze dvou segmentů s čepem uprostřed
Detail 4
Příčný žlab (při příčném sklonu, žádný nepříjemný sklon).
Vnitřní řez 87 x 47 mm.
Žlab je napojen na podélnou lištu s přelivy
postranní ovály s úhlovou derivací - vnitřní řez mm.
Detail 5
Přepadový otvor ve tvaru fazole 144 x 483
Profil přímé odbočky (v tyči) 34 x 44 mm
5. Řezání dílů:
Jednoduchý průřez
Průřez pro pergolu s krytem motoru
Podélný řezpivo
Nohy bez odklonu
Nohy s bypassem
Nohy z hliníkového plechu EN AW-5754 s práškovým nástřikem o tloušťce 8 mm.
Řezání zadní doplňkové čepele
Materiál: EN AW6060 T66 plech
Hmotnost 0,25 kg/m
Řezání přední doplňkové čepele
Materiál: EN AW6060 T66 plech
Hmotnost 0,25 kg/m
Řezání okapů
(91,6x75)
Materiál: EN AW6060 T66
Hmotnost 2,08 kg/m
Detail uchycení maskovací lišty
6. Kde se nachází LED osvětlení?
Význam :
1 - LED pásek se soklem vedle okapu
2 - LED pásek se soklem vedle lišty
3 - Koncovka s vyfrézovanou drážkou
4 - Ovladač osvětlení
Napájení 5 - 24 V s věšákem
POZOR:
Pokud je celkový obvod LED > 12 m, musí být napájení rozděleno na 2 sekce.
(v místě výstupu kabelu)
Podélná lišta
Hrazda
má. Detail napájení LED pásku
b. Umístění napájecího zdroje LED
s://lacentrale-eco.com/images/v5/PERGOLA/localization_alimentation_led.jpg?1642677057025" style="width:100%;" />
Jaká je cena této pergoly?
Chcete-li zjistit cenu, je to velmi jednoduché. Vyplňte různé prvky (délka, šířka, LED osvětlení a další možnosti), abyste získali individuální cenovou nabídku.
Doručení je ve Francii zdarma.
Kolik barev je k dispozici pro čepele?
Celkem je k dispozici 26 RAL bez příplatku s klasickými barvami jako je antracit nebo bílá. Pokud by tato škála barev nestačila, je možné vybrat si personalizovanou barvu (je třeba počítat s příplatkem).
Jaká je doba výroby?
Počkejte 6–8 týdnů na výrobu a poté přibližně 1 týden na odeslání produktů k vám domů.
Je možné doručit do Evropy?
Vaši bioklimatickou pergolu můžeme dodat do mnoha evropských zemí, ale také do Švýcarska.
Chcete-li zjistit, zda vám můžeme doručit, podívejte se na seznam dostupných zemí vložením produktu do košíku a výběrem možnosti „Vypočítat cenu dopravy“. Při zadávání objednávky nezapomeňte uvést správnou zemi dodání.
Podrobnosti o možnostech
Pokud stojíte vně pergoly a díváte se na levou stranu, lopatky se budou otáčet ve směru hodinových ručiček.
Takže pokud je fasáda vaší budovy směrem dozadu, vaše lopatky se otevírají zezadu dopředu.
S lopatkami o úhlu 45° budou sluneční paprsky blokovány lopatkami.
Tato orientace je ideální pro pergoly nacházející se v oblastech jižně od Lyonu, kde solární zisk v zimě není nutně nutný k vytápění hlavní místnosti.
Pokud stojíte vně pergoly a díváte se na levou stranu, lopatky se budou otáčet proti směru hodinových ručiček.
Takže pokud je fasáda vaší budovy umístěna vzadu, vaše lopatky se otevírají zepředu dozadu.
Díky lamelám s úhlem 45° budou sluneční paprsky moci procházet pergolou v polovině sezóny a vniknout tak do vašeho domu, pokud je vaše pergola orientována na jih a pokud jsou vaše lamely rovnoběžné s fasádou.
Tato orientace je ideální pro pergoly umístěné v oblastech severně od Lyonu, kde je v zimě nezbytné/žádoucí solární ozáření pro vytápění hlavní místnosti.
Šířka mezi 1400 a 2740 mm:
- 4 bodová světla s projekcí mezi 1400 a 3590 mm
- 6 bodových světel s projekcí mezi 3600 a 5390 mm
- 8 bodových světel s projekcí mezi 5400 a 7000 mm
Šířka mezi 2750 a 4000 mm:
- 6 bodových světel s projekcí mezi 1400 a 3590 mm
- 9 bodových světel s projekcí mezi 3600 a 5390 mm
- 12 bodových světel s projekcí mezi 5400 a 7000 mm
Nastavitelná patka umožňuje vyrovnání systému v době instalace, i když při objednávání systému nebyly zohledněny rozdíly podlahy (až 50 mm).
Pozor:
Tato patka představuje potíže při montáži.
Pro snadnější a rychlejší montáž pergoly doporučujeme zvolit rovné nohy.
- Classe 6 - 90 km / h
- Volne stojici
- Ano
