Samonosná bioklimatická pergola na 4 sloupcích pro ochranu vaší terasy
Samonosný model se montuje na minimálně 4 sloupky, na rozdíl od nástěnného modelu, který se opírá o zeď.
U větších rozměrů to může být až 6 nebo 8 sloupků, pokud překročíte 5,2 m.
Tato pergola na zakázku v profesionální kvalitě se snadno přizpůsobí vašim přáním a vašemu exteriéru. Mluvíme také o volně stojící pergole.
Je tedy samostatný, což vám umožňuje jej libovolně instalovat doprostřed vaší zahrady, na vaši terasu, na konec bazénu atd...
Kvalita lamel mu dodává robustní vzhled a zajišťuje dokonalé utěsnění díky břitovému těsnění, které zajišťuje spojení mezi lamelami.
Systém žlabů a odvodnění vody ve sloupcích usnadní odvod dešťové vody.
Vaše bioklimatická pergola je zaručena
10 let
na konstrukci
5 let
na motoru
2 roky
na možnost LED
Rozvíjejte volně svůj exteriér díky vaší budoucí samonosné pergole
- Konstrukce z extrudovaného hliníku a komponenty z nerezové oceli
- Nastavitelné extrudované lamely (nejen plechové) a motorizované rádio Somfy IO nebo RTS
- Systém odvodnění vody
- Maximální rozměry modulu: šířka 4 m, vyložení 7 m
- Minimální rozměry modulu: šířka 1,2 m, vyložení 1,2 m
Vylepšete svůj exteriér moderním designem
- Sloupek 85 x 150 mm, tyč 85 x 212 mm a čepel 216 x 40 mm
- Buďte pohodlní s maximální výškou pod hrazdou 2,8 m
- Přizpůsobí se všem podmínkám: třída odolnosti proti větru 6 (400 Pa ~41 kg/m²)
- Užijte si teplé večery s volitelným LED osvětlením (neutrální barva 4500k)

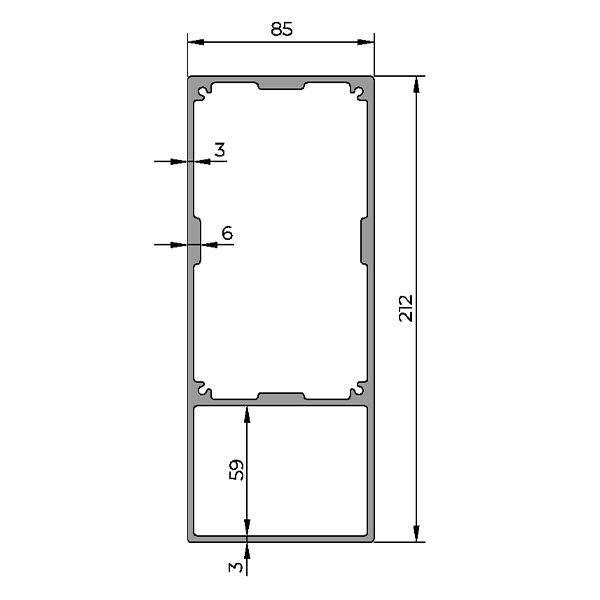

Tyčová sekce (85 x 212 mm)
Materiál: EN AW6060 T66
Statické vlastnosti:
Hmotnost = 6,48 kg/m
Plocha = 24,01 cm 2
J1 = 291,31 cm 4
J2 = 1216,58 cm4
Střih sloupku (85x150)
Materiál: EN AW6060 T66
Statické vlastnosti:
Hmotnost = 4,83 kg/m
Plocha = 17,89 cm 2
J1 = 215,9 cm 4
J2 = 564,44 cm 4
Postavte si perfektní pergolu, která promění vaši zahradu
Klasická verze pro jízdu
Objevte přiloženou verzi

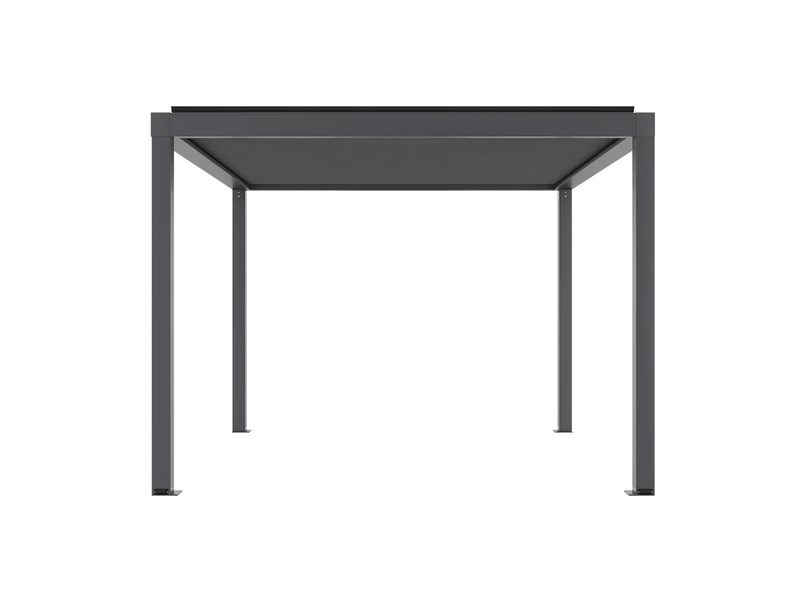

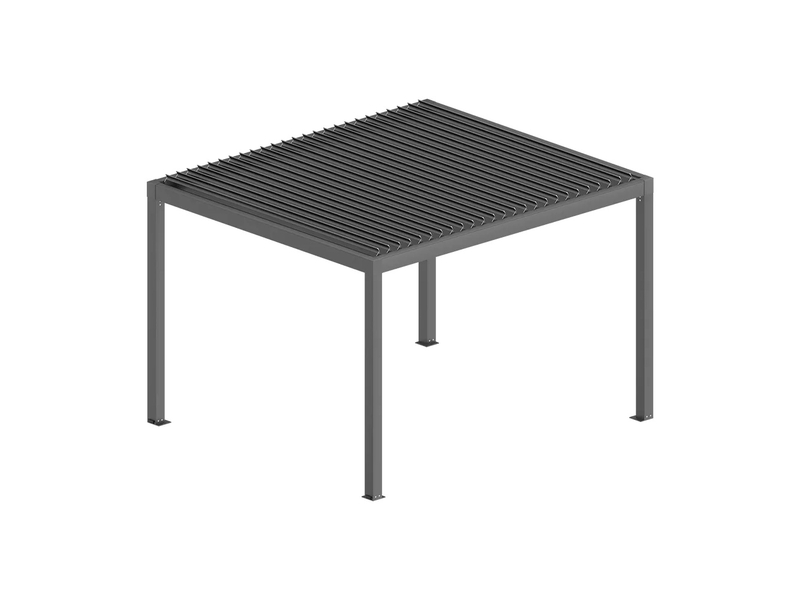

1. Přehled samostatně stojící pergoly:
Poznámka: nákres ukazuje systém projekce B = 4400 mm a šířky D = 3500 mm.

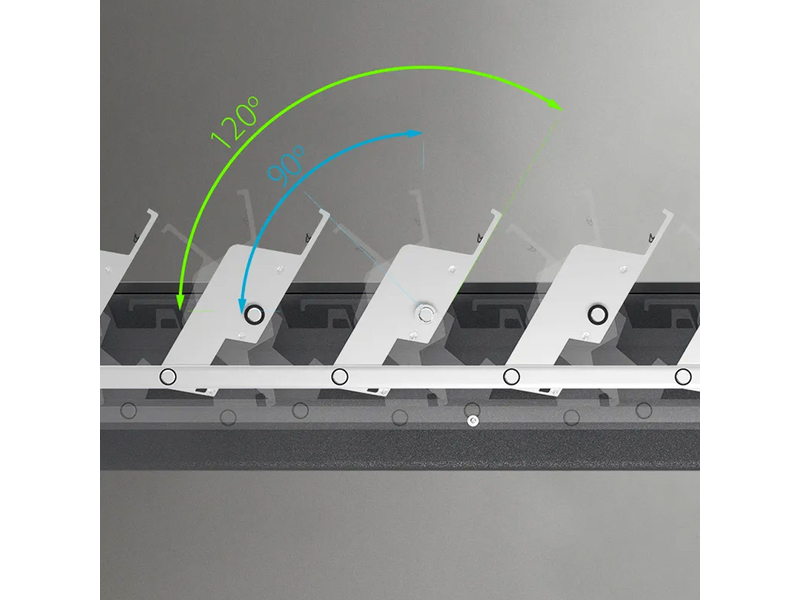

2. Jak funguje rotace lopatek?
Rotace nožů je způsobena motorem, který pohání pramen vpřed nebo vzad.
Toto lano 8 x 20 mm, které vede po celé délce pergoly, je připevněno jednak k motoru pomocí vodící podpěry a jednak ke každé z lamel v pravidelných rozestupech pomocí šroubů.
Další podrobnosti naleznete v pokynech.

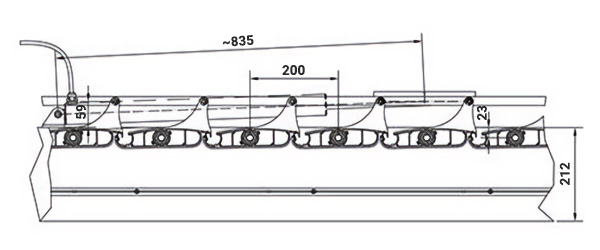

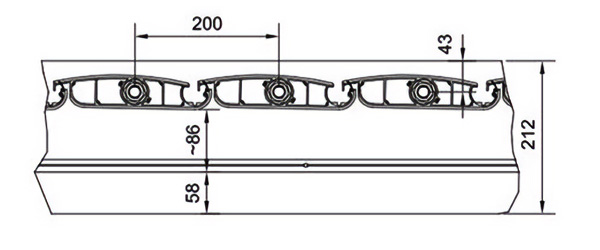

má. Uzavřené lopatky
strana pohonu
Přistávací strana

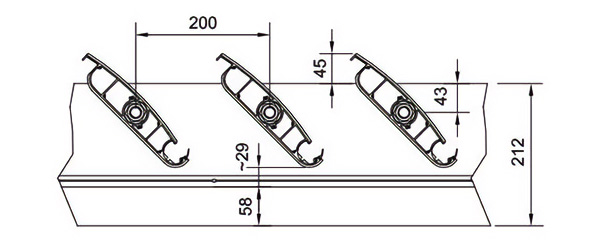

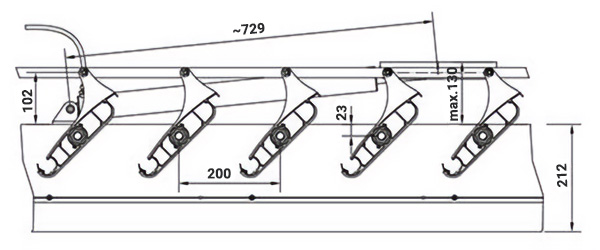

b. Čepele s maximální výškou motorového pohonu
strana pohonu
Přistávací strana

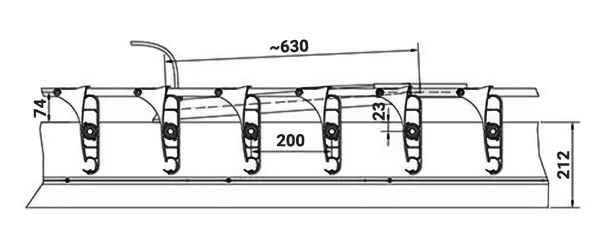

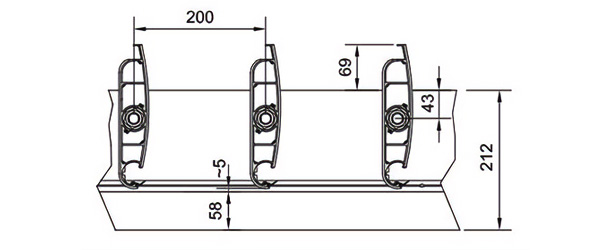

vs. Otevřené čepele
strana pohonu
/>
Přistávací strana

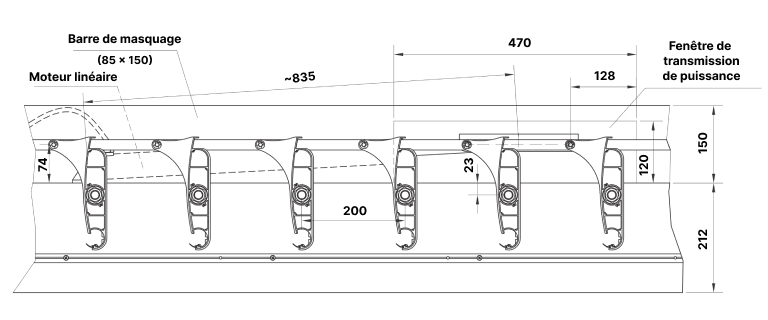

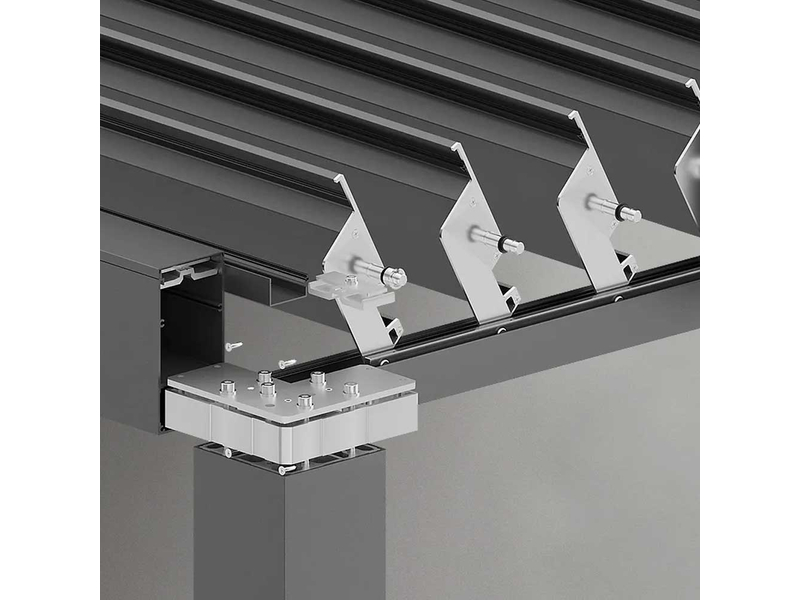

d. Mechanismus otáčení čepele
strana pohonu

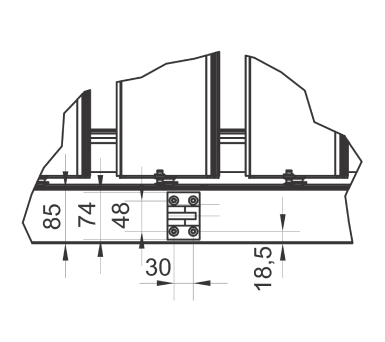

3. Jak opravit motor?

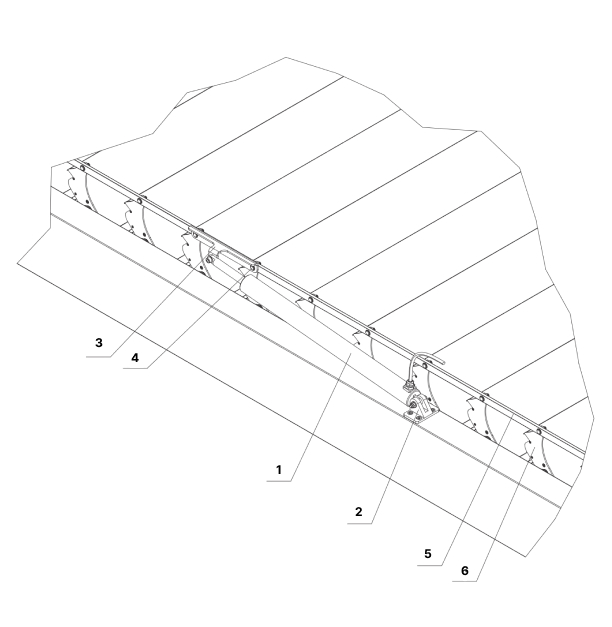

Pohonná jednotka čepele
Význam :
1 - Výkon lineárního motoru Elero 1200N
2 - Podpora motoru
3 - Podpora vodítka
4 - šroub M8
5 - Pramen 8 x 20 mm
6 - Špička čepele (poháněcí)
Pohonná jednotka čepele s maskovací lištou
Význam :
1 - Výkon lineárního motoru Elero 1200N
2 - Podpora motoru
3 - Podpora vodítka
4 - Stopka
5 - Pramen 8 x 20 mm
6 - Špička čepele (poháněcí)
7 - Maskovací lišta

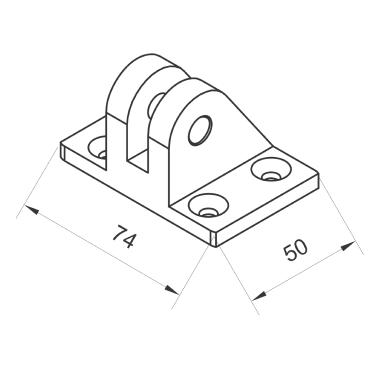

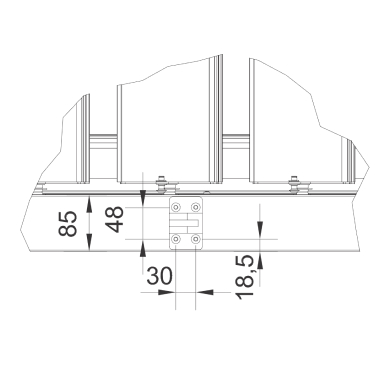

Motorová podpěra pro jednoduchou pergolu
Podpěra motoru pro pergolu s krytem motoru
Motorový nástavec pro jednoduchou pergolu
Motorový nástavec pro pergolu s krytem motoru
4. Jak funguje okap?
Označení detailů odvodu vody:
1. Protékejte žlabem nože
2. Průtok lopatek ke společnému žlabu
3A. Zadní matovací nůž
3B. Přední rohožová čepel
4. Doplňkové boční žlaby (v případě odvedení vody na stranu nebo ve verzi na stěnu)
5. Přelivy mezi žlaby (podélné a příčné)
6. Odvození žlabu společného profilu tyčí a sloupu
7. Odvození pólů
Jsou vyžadovány dva sloupky s odváděním vody.
Detail 1
100 %;" />
Protékejte žlabem lopatek
(stabilní podélný sklon 20 mm)
Průměr okapu 36 mm

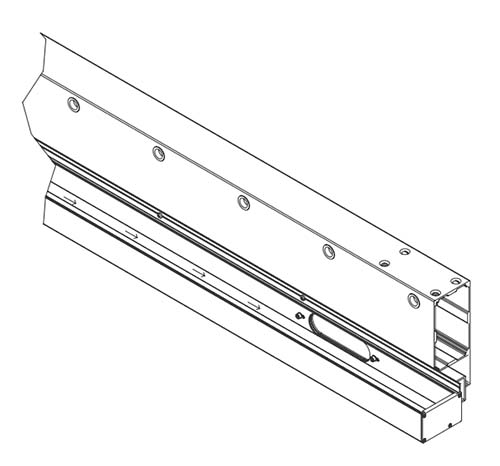

Detail 2
Odvodnění společným žlabem
(příčný sklon, žádný podélný sklon)
Vnitřní řez 87 x 48 mm

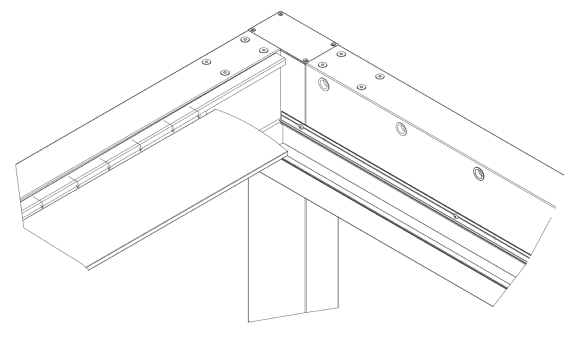

Detail 3a
Tok od zadní čepele k zadní čepeli (ohnutý žlab).
Žlab bez spádu. Odtok končí od okapu do společného okapu.
POZNÁMKA: Spojená dlaha ze dvou segmentů s čepem uprostřed.
Detail 3b
Průtok od předního listu k přednímu listu rohože (zahnutý okap) okap bez sklonu.
Odtok končí od okapu do společného okapu.
V případě derivace po stranách je společný žlab níže (příčný).
POZNÁMKA: Spojená dlaha ze dvou segmentů s čepem uprostřed

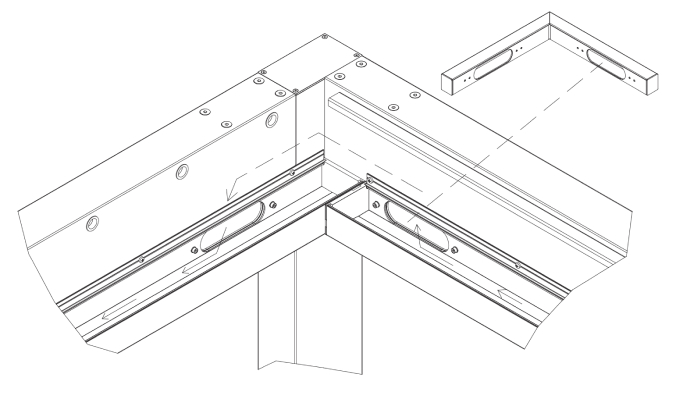

Detail 4
Příčný žlab (v příčném svahu, žádný nenávistný svah).
Vnitřní řez 87 x 47 mm.
Žlab je spojen podélnou tyčí s přepady
boční ovály s úhlovým vyvedením - vnitřní řez mm.
Detail 5
Přepadový otvor ve tvaru ledviny 144 x 483
Přímý derivační profil (v liště) 34 x 44 mm
5. Řezání dílů:

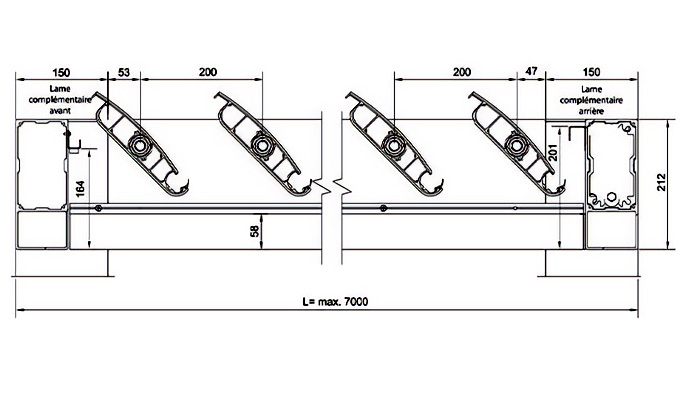

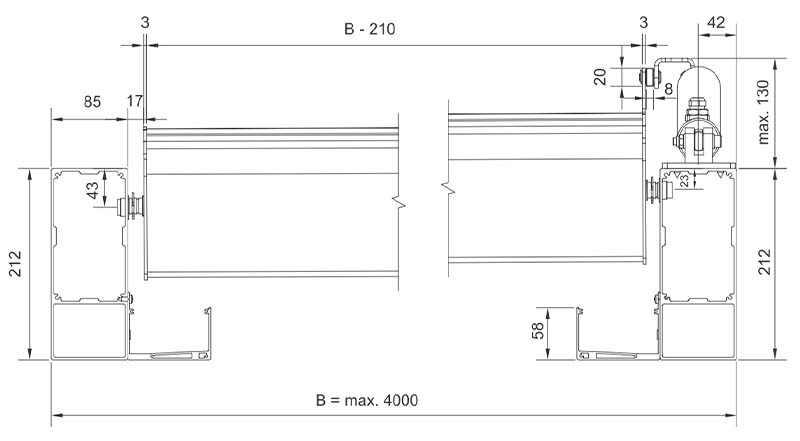

Jednoduchý průřez
Průřez pro pergolu s krytem motoru
podélný řez
Nohy bez derivace
Nohy s bypassem
r">
Nohy z hliníkového plechu EN AW-5754, tloušťka 8 mm, práškově lakované.
Část zadní doplňkové čepele
Materiál: plech EN AW6060 T66
Hmotnost 0,25 kg/m
Řez přední doplňkové čepele
Materiál: plech EN AW6060 T66
Hmotnost 0,25 kg/m

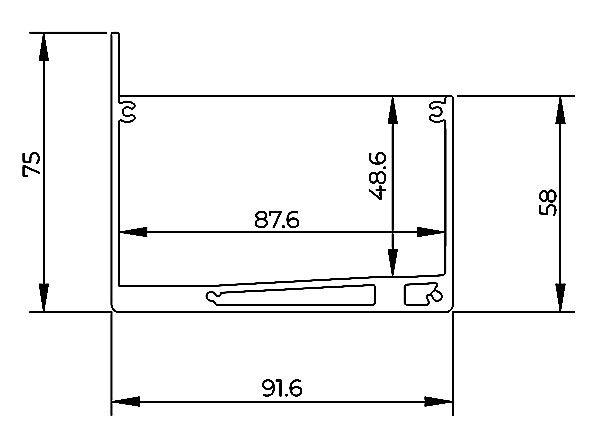

Žlabový pohár
(91,6x75)
Materiál: EN AW6060 T66
Hmotnost 2,08 kg/m

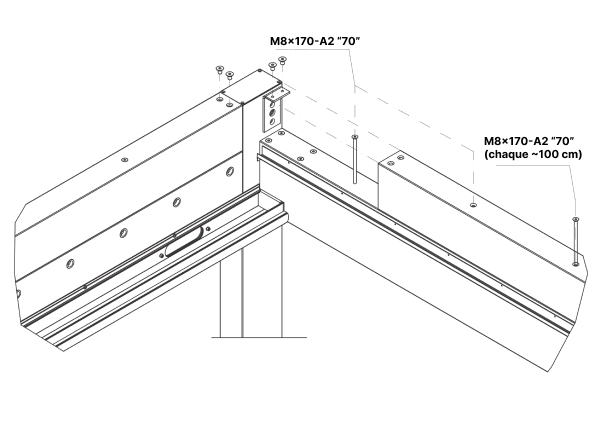

Detail uchycení maskovací lišty
6. Kde je umístěno LED osvětlení?
Význam :
1 - LED pásek se soklem vedle okapu
2 - LED pásek se soklem vedle lišty
3 - Koncovka s vyfrézovanou drážkou
4 - Ovladač osvětlení
Napájení 5 - 24 V s věšákem
POZNÁMKA :
Pokud je celkový obvod LED > 12 m, musí být napájení rozděleno na 2 sekce.
(v místě výstupu kabelu)
Podélná lišta
Hrazda

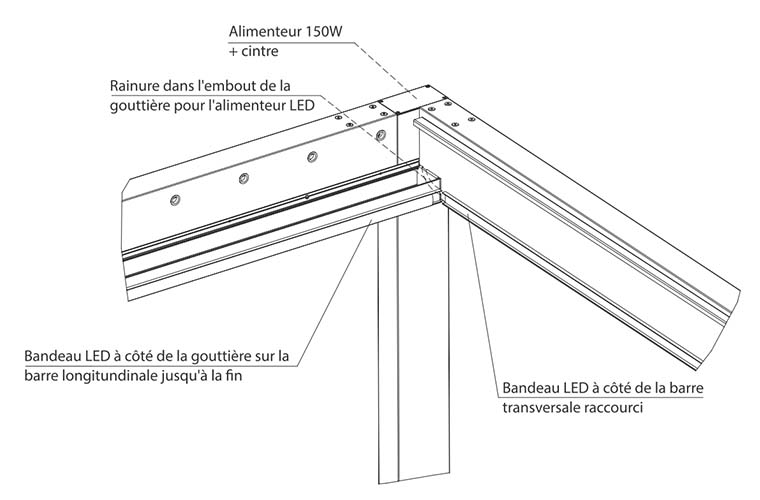

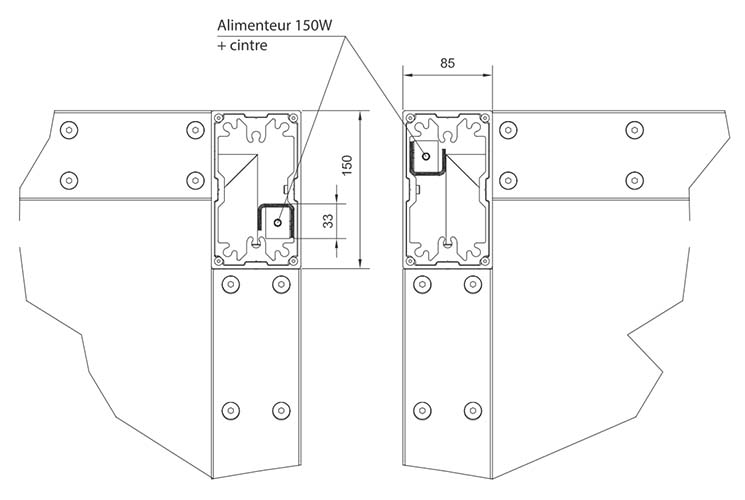

má. Detail napájení LED pásku
b. Umístění podavače LED
