048-BSO-Z90-encastre-ST

Versenkte verstellbare Brise Soleil

From:
328€67
469€52
Preis (ohne MwSt.) = 273€89

5 Wochen

Validierung, Verfolgung und Unterstützung
Zahlung: 4x gebührenfrei
Versandart
  • Lieferung ohne Verschlussplatte
  • Einfache und wirtschaftliche Installation
  • Zum Einbetten in einen Mauerkasten, ein Lambrequin oder in eine Isolierung von außen
Voir la description complète
FabrikantLacentrale-eco HerkunftEuropa Art des BlechsRaffstore ohne ein Abschlussblech Art der KlingeZ90 Largeur maximum (L)4500 Hauteur maximum (H)4500
  • Zurück nach oben
  • Beschreibung
  • Dokumentation
  • Video
  • Details zur Option
  • Merkmale
  • Kundenrezensionen
Beschreibung

Der Sonnenschutz, der sich perfekt in Ihre Fassade einfügt

Verstellbarer Sonnenschirm zum Einbau in einen Mauerkasten, einen Tischlerkasten, ein Lambrequin oder in eine Isolierung von außen.

Dieses Modell wird ohne Verschlussplatte geliefert.

Es ist das einfachste Modell im Sortiment, das mit einer Halterung für die Wandmontage oder direkt im Sturz geliefert wird. Es profitiert von einem hervorragenden Preis-Leistungs-Verhältnis für ein bso;

Sehr einfach zu installieren und sehr wirtschaftlich. Einstellbarer Brise-Soleil (BSO) mit kabelgebundener Motorisierung oder Somfy RTS-Funk, kompatibel mit Hausautomationssystem.

600 mm < Breite < 4500 mm

500 mm < Höhe < 4500 mm

eingelassener verstellbarer Sonnenschutz

In die Fassade des Gebäudes integrierter Sonnenschutz

Brise-Soleil, auch Jalousie genannt, richtet seine 90-mm-Lamellen aus, um die Sonneneinstrahlung im Sommer zu blockieren und gleichzeitig ausreichend Licht zu erhalten.

Mit einem Einbau-BSO vermeiden Sie eine Überhitzung im Sommer und behalten gleichzeitig natürliches und weiches Licht in Ihrem Innenraum. Die Außenjalousie ist der perfekte außenliegende Sonnenschutz , der Design und Ästhetik vereint.

Sparen Sie Energie , indem Sie auf energieintensive Klimaanlagen verzichten. Mit Ihrem Sonnenschutz können Sie die Sonnenstrahlen kontrollieren!

Das integrierte, robuste und stylische bso

BSO Z90 Lamelle mit Schallschutzdichtung

  • Die Lamellen bestehen aus profiliertem Aluminium mit einer Dicke von 0,42 mm und einer Breite von 92,5 mm. Möglichkeit, die Jalousien im Gegensatz zu Jalousien mit traditionell geformten Lamellen fast vollständig zu schließen. Die Lamellen sind mit einer schalldämpfenden Dichtung ausgestattet, um Geräusche zu reduzieren, wenn sie vollständig geschlossen sind.
  • Lamellen mit einer lackierten Beschichtung, die Witterungsbeständigkeit garantiert.
  • Latten gehalten durch das Hagofix ® -System – doppelt mit Aramid verstärkte Polyesterfasern (wird insbesondere bei der Herstellung von schusssicheren Westen verwendet), die für die Textilbänder verwendet werden, die die Latten tragen. Diese Materialien sind sehr dehn- und kratzfest, durch ein thermisches Verfahren stabilisiert und beständig gegen UV-Strahlen und andere atmosphärische Bedingungen. Textil ist widerstandsfähiger als Kabelsysteme, die mit der Zeit korrodieren!

Die 90-mm-Klinge schützt Sie vor der Sonne und ihre letzte gewichtete Klinge sorgt für die statische Aufrechterhaltung des Ganzen

Z90 verstellbares Sonnenschutzlamellenprofil des Sonnenschutzes

BSO-Klingen winkeln sich in jeder Höhe so an, wie Sie es wünschen

Die Installation von Beschattungsjalousien ist eine Reaktion auf die Wärmeverordnung 2012 und 2020 und insbesondere auf die Notwendigkeit eines kostenlosen Sonnengewinns im Winter bei gleichzeitigem Schutz vor den vertikalen Sonnenstrahlen im Sommer.

Sonnenschutz wird dringend empfohlen, wenn Sie keine "Sonnenkappen" über Ihrer Tischlerei haben.

Je nach Ausrichtung der Lamellen kann das Brise-Soleil bis zu 90 % des Außenlichts einlassen .

In geschlossener Position ist eine Jalousie kein Verdunklungssystem für völlige Dunkelheit im Raum. Das vorgeschlagene BSO kann nicht als sicheres Schließsystem für Versicherungen angesehen werden, da es möglich ist, die Lamellen von Hand anzuheben.

Dieser Mangel ist eine Qualität, weil er funktioniertMarkise bleibt einfach und langlebig, ohne Klemmgefahr.

Hier ist die Höhe des Pakets und des zu liefernden Abschlussbogens, abhängig von der Gesamthöhe, die Sie im Feld "Höhe" angegeben haben:

BSO zusammengeklappte Markisenhöhe

Die Höhe, die Sie angeben, ist die Herstellungshöhe, also die Gesamthöhe der Jalousie.

Integrationsabschnitt eines versenkten BSO

Auswahl an BSO-Motoren

Sie können den kabelgebundenen GEIGER-Motor (bekannte deutsche Marke) wählen, der mit dem Uno Smoove-Schalter von Somfy geliefert wird. Beim kabelgebundenen Motor sind die Endschalter bereits eingestellt (Nachjustiermöglichkeit).

Sie können auch den Funkmotor SOMFY RTS oder IO wählen, der mit einer Telis 1 MODULIS-Fernbedienung geliefert wird. Das zentrale Rad der Fernbedienung ist ein echter Komfort, um die Ausrichtung der Klingen mit der Daumenspitze zu variieren.

Wir empfehlen den Funkmotor für große Dimensionen, um Ihre BSO mit einem Windsensor zu koppeln und so die Markise bei Ihrer Abwesenheit automatisch hochzufahren. Das Produkt ist robust, aber bei Breiten von 3 bis 4 Metern ist Vorsicht geboten.

Die Farbpalette erfüllt alle Ihre Wünsche

Hier ist die verfügbare Farbpalette, zu der jetzt RAL 9005 hinzukommt (ein neues Trendschwarz, das zunehmend das Anthrazitgrau RAL 7016 ersetzt). Für eine bestimmte RAL fragen Sie uns bitte, aber der Mehrwert ist wichtig und daher zu vermeiden.

Hier sind die zwei Möglichkeiten, Ihre Gleitschienen zu befestigen: direkt in der Wand oder versetzt mit der Befestigung am Rahmen Ihres Fensters

Fixieren von BSO-Folien

Die Befestigung am Fensterrahmen über den Verbindungswinkel sollte verwendet werden, wenn Sie nicht in die Wand bohren können. Wir stehen Ihnen jederzeit zur Verfügung, wenn Sie Informationen zur Montage dieser Jalousien wünschen.

Sichern Sie das Dielenpaket einfach mit den Montagewinkeln für eine schnelle Montage:

Befestigen Sie das Blech mit Nieten an dieser Halterung, bevor Sie die Halterung und die elastische Halterung direkt im Sturz befestigen. Dann kommen Sie dazu, die Schiene, die den Motor enthält, in der elastischen Halterung zu befestigen.

Klicken Sie hier, um das Video zur Befestigung des Klingenpakets in der Halterung anzuzeigen

Equerre de support du moteur du brise soleil orientiable BSO Z90

So installieren Sie das Brise-Soleil in einer Wärmedämmung von außen

Für diese Art der Installation müssen Sie den Brise Soleil ohne Abschlussplatte wählen, da Ihr BSO normalerweise in der Dicke der Isolierung verborgen wird, wenn diese mindestens 160 mm beträgt. Vorsicht, dadurch entsteht zwangsläufig eine Wärmebrücke. Andernfalls können Sie 20 mm Isolierung zwischen der Halterung und der Wand anbringen und ein BSO mit einer Abschlussfolie nehmen.

Bei der Montage an der Fassade in Wärmedämmung von außen wird die Halterung, die das Lamellenpaket hält, oberhalb Ihres Fensterrahmens an der Fassade befestigt.

  • Die Gesamthöhe Ihrer Außenjalousie entspricht bei der Bestellung der Höhe Ihres fertigen Rahmens/Gemäldes/Fensterlochs, zu der die „Höhe des Kastens“ hinzukommt (siehe Abbildung oben). Denn die Gesamthöhe des zu bestellenden BSO ist tatsächlich gleich dem sichtbaren Teil + dem verborgenen Teil im ITE. Bei dieser Konfiguration benötigen Sie mindestens eine Dämmstärke von 160 mm. (140 mm im Quadrat + mindestens 20 mm Isolierung vorne, auf die Sie die Beschichtung auftragen).
  • Mit der „Anleitung Wandmontage“: Die Breite Ihrer Außenjalousie entspricht der Breite Ihres fertigen Gemäldes minus 5 mm. Die "Wandmontageanleitung" muss verwendet werden, aber achten Sie darauf, den geeigneten Dübel auszuwählen, der die Schraube aufnimmt. Sie müssen Ihr BSO nach der Erneuerung Ihrer Beschichtung anbringen.

Wie installiere ich einen motorisch verstellbaren Sonnenschutz für ein 6 m breites Schiebefenster?

Für diese Art der Installation müssen Sie den Brise Soleil ohne Abschlussplatte wählen, da Ihr BSO normalerweise in eine Box mit quadratischem Boden eingebettet wird.

Im Allgemeinen besteht eine solche Schiebetür aus Aluminium und besteht aus 3 oder 4 gleichen Flügeln. Das Ziel ist es, eine zentrale Rutsche zu vermeiden. Mal sehen, wie man die BSOs an einer solchen Schiebetür organisiert:

  • Für eine 6 m breite Schiebetür (3 Schienen) mit 3 Flügeln haben Sie 3 Buchten von 2 m. Sie können dann Folgendes tun:
    • in 2 BSO, indem man einen von 4 m und einen von 2 m gegenüberstellt
    • in 3 BSOs durch Aneinanderreihung von drei 2 m BSOs
  • Bei einer 6 m breiten Schiebetür (2 Schienen) in 4 Flügeln von 1,5 m öffnen Sie in der Mitte. Daher empfehlen wir Ihnen, auf jeder Seite ein BSO von 1,5 m und eine große Mitte von 3 m anzubringen. Daraus ergeben sich drei Sonnenschutzmittel für Ihre Schiebebucht.

Mit einem Somfy Funkmotor haben Sie pro Sonnenschutz eine Fernbedienung. Wir empfehlen Ihnen, auch einen 4-Kanal zu nehmen, um die drei oder vier Jalousien gleichzeitig zu steuern. Die Verbindung zwischen den BSOs wird mit der doppelten Führung hergestellt, die auf einem Stahlrohr oder einer Platte gehalten wird, die am Boden und in der Box befestigt ist. Diese Tube oder Schale kann von Lacentrale-eco geliefert werden.

Zählen Sie hundert Euro pro Stück pro Tube, inklusive Lackierung und Behandlung. Und so haben Sie eine Qualitätsinstallation, wie wir sie erreichen, wenn wir unsere BSO mit Installation in Rhône-Alpes verkaufen.

Somfy motorisch verstellbarer Sonnenschirm

Dokumentation

Einzelheiten zu den Optionen

Manivelle
Motorisierung
Ohne Motor mit Kurbel (max 9m²)

Hier ist das Stabsystem, das in Ihrer Unterkunft festgelegt werden muss.

Versenkte verstellbare Brise Soleil, : Set Système solaire ELERO
Motorisierung
Set Système solaire ELERO

Ce set est composé de :

- moteur JA04 Soft DC 4Nm à 8m²

- recepteur Combio-868 JA DC 10Nm

- Unité énergétique DC Solar

- Quickconnect, IP65

Récepteur Radio COMBIO-868 Elero (herunterladen)

Télécommande SoloTel2 (EN) (herunterladen)

Versenkte verstellbare Brise Soleil, Zusätzliche Sensoren und Fernbedienungen: Eolis WireFree IO- Zwei-Wege-Windsensor für Fassade (batteriebetrieben).
Zusätzliche Sensoren und Fernbedienungen
Eolis WireFree IO- Zwei-Wege-Windsensor für Fassade (batteriebetrieben).

Der Eolis WireFree Io ist ein Anemometer (einfach gesagt: Windsensor). Mit ihm können Sie Ihre Sonnenschirme sichern, indem Sie sie automatisch einfahren, wenn die Windgeschwindigkeit eine bestimmte Grenze überschreitet.

.
Versenkte verstellbare Brise Soleil, : Führungsschienen 20x20 mm in der Wand befestigt
Schieberhalterung
Führungsschienen 20x20 mm in der Wand befestigt

(X Wenn L=3,3m, und wenn 4,6 DANN = 0)

.
Versenkte verstellbare Brise Soleil, : Führungen 20x20 mm befestigt versetzt von (50-70 mm)
Schieberhalterung
Führungen 20x20 mm befestigt versetzt von (50-70 mm)

 class=

.
Versenkte verstellbare Brise Soleil, : Führungsschienen 20x20 mm in Putz
Schieberhalterung
Führungsschienen 20x20 mm in Putz

(X Wenn L=3,3m, und wenn 4,6 DANN = 0)

.
Versenkte verstellbare Brise Soleil, : Selbsttragender Raffstore mit Führungsschienen (39,1x20 mm)
Schieberhalterung
Selbsttragender Raffstore mit Führungsschienen (39,1x20 mm)

Schieber an der Wand erforderlich

.
Eigenschaften
Fabrikant
Lacentrale-eco
Herkunft
Europa
Résistance au vent
  • Classe 1 - 30 km / h ,
  • Classe 2 - 40 km / h ,
  • Classe 3 - 45 km / h ,
  • Classe 4 - 60 km / h
Garantie
  • 2 Jahre Garantie
Largeur maximum (L)
4500
Hauteur maximum (H)
4500
Art der Bedienung (Fensterläden)
  • Moteur filaire GIEGER ,
  • Funk SOMFY IO
Jalousien und Raffstores
Befestigung
  • Befestigt
Verlegung
  • Eingebaut
Art des Blechs
Raffstore ohne ein Abschlussblech
Art der Klinge
  • Z90
Ähnliches finden
Bewertungen
4.9 von 5
Bewertungen
Sterne
88%
Sterne
13%
Sterne
0%
Sterne
0%
Sterne
0%
Pierre M***
Kommentar

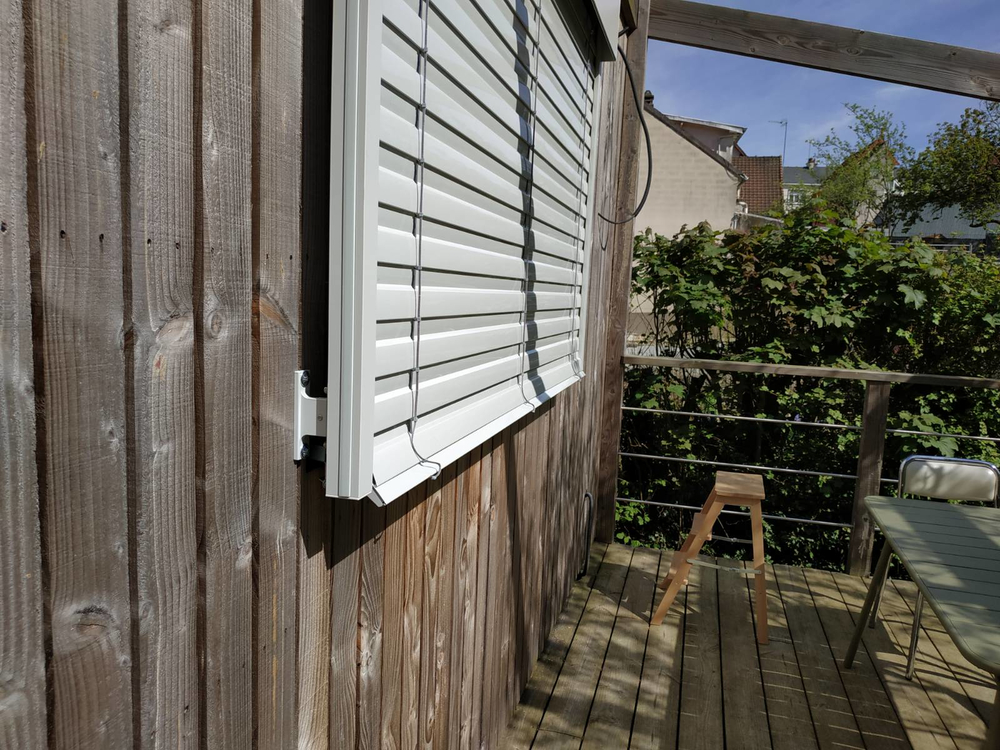

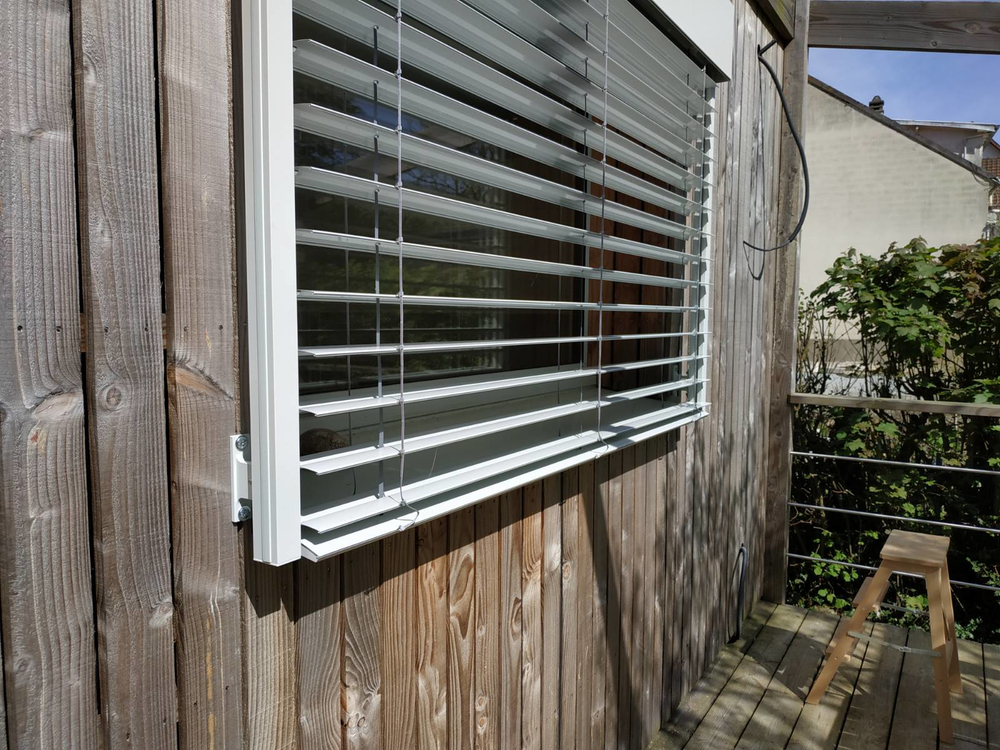

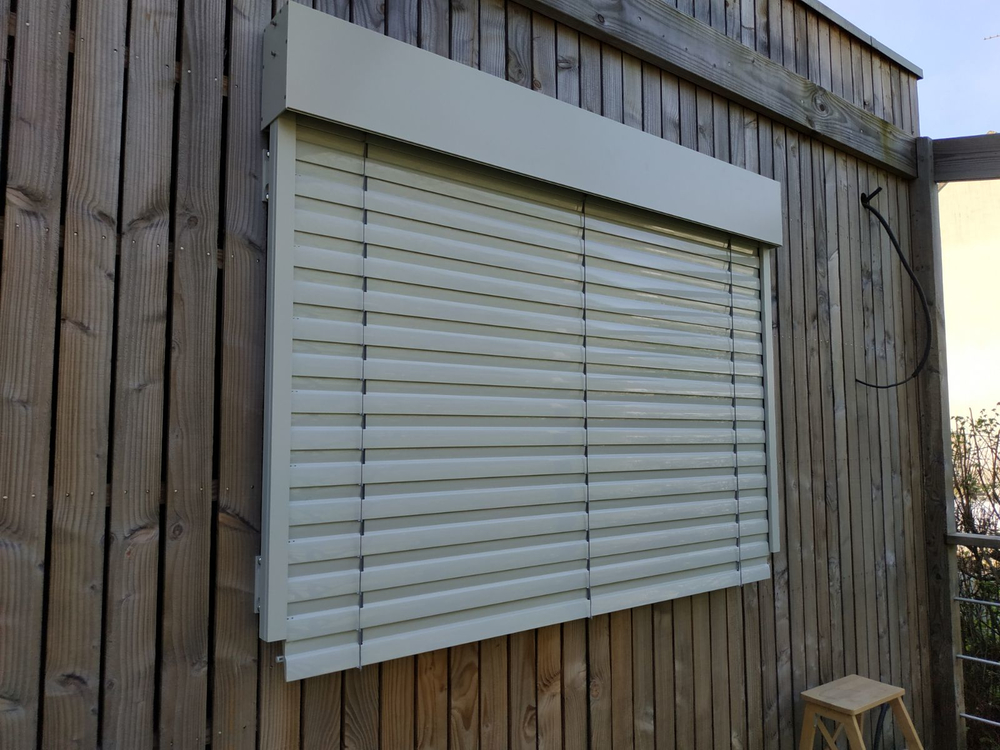

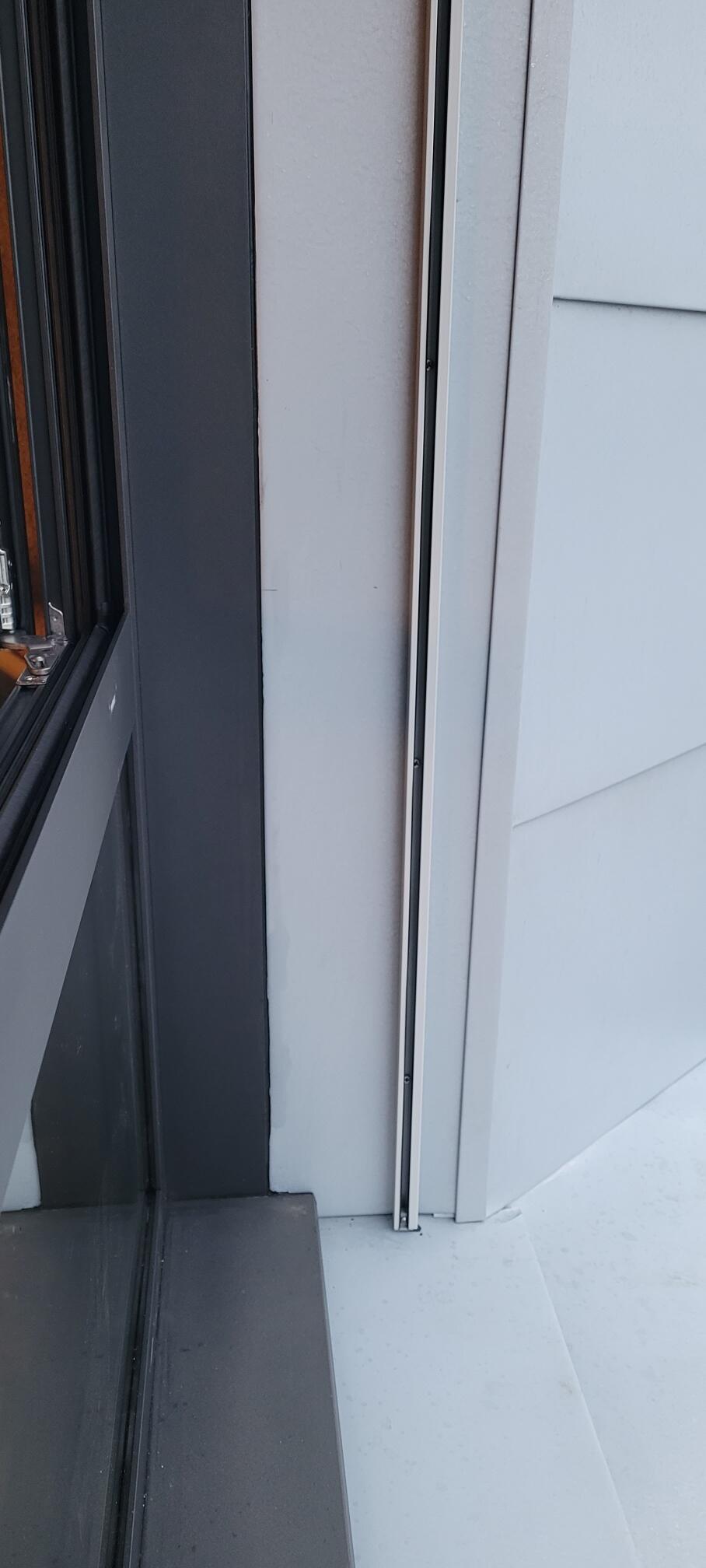

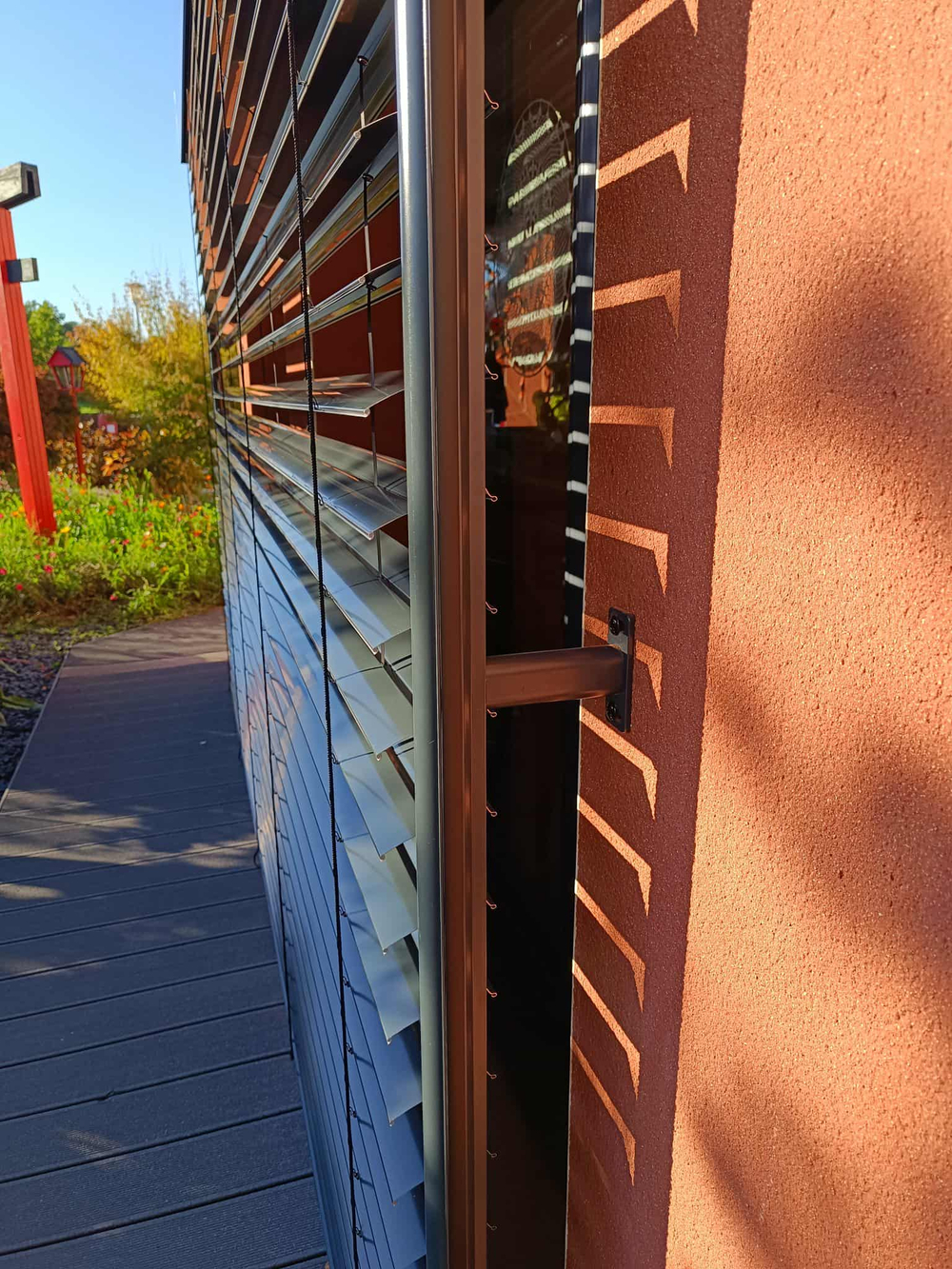

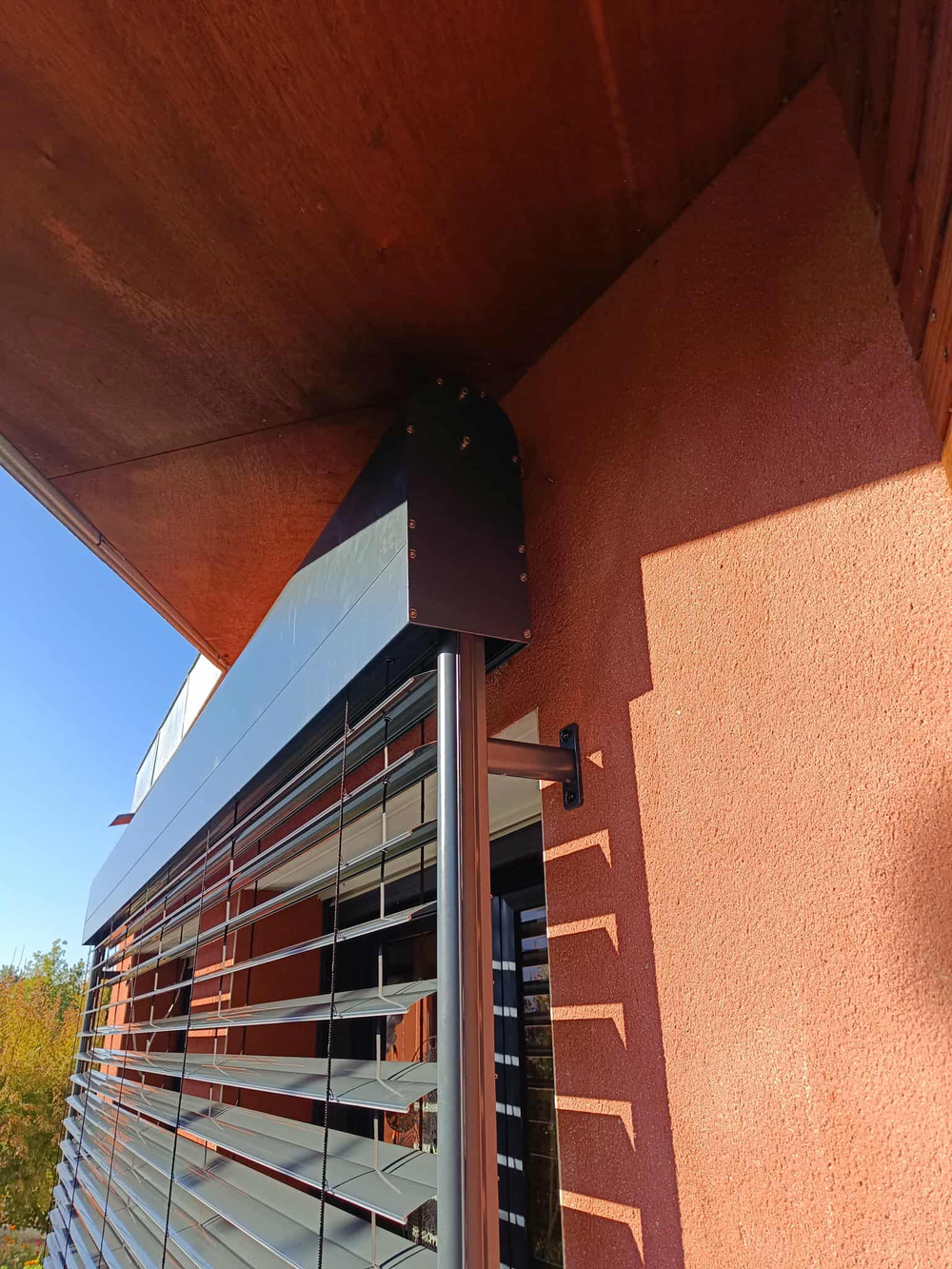

Ci-joint quelques photos de la ré-hausse du coffre de mon volet roulant: j'ai remonté sa face inférieur avec un tasseau de 60 (photos avant-après)
Le vide de maçonnerie dépassait un peu de part et d'autre de la fenêtre: j'en ai profité pour y glisser le rail du BSO afin de décaler la manivelle pour qu'elle ne gêne pas l'ouverture de la fenêtre. Ensuite, il suffit de percer le tasseau et la plaque de fermeture du caisson dans l'axe...
A noter que le mécanisme d'ouverture manuel dépasse un peu du rail du BSO: la hauteur de 60 est un minimum pour pourvoir le glisser; j'ai eu de la chance !.
Cordialement,
Pierre M***
Kommentar
Mon store est bien installé et bien horizontal. j'ai plutôt joué sur la longueur des fils d'orientation des lames pour redresser. Il rentre parfaitement entre ma fenêtre et mon volet roulant; j'espère que cela m'épargnera de recevoir une lettre de mon syndic...

Le montage s'est globalement bien passé et le plus compliqué était finalement de remonter un peu le bas du caisson de mon volet roulant pour limiter l'emprise sur la fenêtre: je suis très content du résultat. A noter que j'ai dû quand même re-régler la butée haute qui donnait une hauteur de paquet un peu trop importante
Un petit reproche concernant la longueur de la tige de manoeuvre manuelle qui est un peu courte pour une fenêtre. Ca va pour moi, je suis grand.

----> Merci pour ces photos et votre retour. C'est la première fois qu'un client intègre son store derrière un volet roulant ! Donc bravo pour cette intégration réussie dans votre coffre. Sachez que les butées sont toujours à régler. Pour le réglage des cordons c'est parfait si vous avez pu les ajuster. Pour la tige, elle fait toujours les 2/3 de la hauteur totale du BSO, donc effectivement ça peut être un peu court avec une allège à 1000mm comme vous.
Amandine
Kommentar
Bonjour,
Vos BSO existent-ils en version manuelle ou solaire svp?
Je n'ai pas d'arrivees électriques près de mes fenêtres...

==> Réponse Lacentrale-eco

Bonjour, nous pouvons vous proposer en devis spécifique des BSO en manoeuvre manuelle, par contre désolé nous ne proposons pas encore de version solaire.
RAVAUX
Kommentar
bonjour,
je possède des coffres terreal à fond arrondi déjà en place dans ma maçonnerie;
comment adapté la fixation à l'intérieur pou vos bso et ou je prends mes cotes et enfin comment fermer la sous face après pose bso ?
merci par avance

----> Bonjour, pour fixer un BSO il vous faut obligatoirement un fond (linteau) plat. Donc à vous de voir en fonction de la surface interne et des dimensions de votre caisson, ce que vous pouvez adapter. Les dimensions seront ensuite du fond plat (linteau) à l'appui de la fenêtre, donc la hauteur totale du brise soleil orientable. Et pour la sous face, c'est simple il n'y en a pas besoin car c'est un BSO qui est posé au centre de votre coffre. J'espère vous avoir aidé.
Charbonnier
Kommentar
Bonjour,

Proposer vous la possibilité de coupler plusieurs BSO pour couvrir une largeur de 7000mm (2x1750mm + 1 x 3500mm)?
Cdlt

----> Oui nous pouvons vous proposer cela. Ajouter les 3 BSO dans le panier puis validez votre commande en nous précisant lequel sera à droite, milieu , gauche. Comme une validation technique par téléphone sera faite nous ajusterons les cotes si nécessaire . Vous recevrez ensuite des doubles coulisses de BSO la ou il doit en avoir.

Bonne journée.
robard andre
Kommentar
deja des volets roulants ds coffres maconnerie, puis je integré le pare soleil ds ce coffre

Notre réponse :
Si votre coffre est à fond carré, oui cela doit être possible. A vérifier.
robard andre
Kommentar
comment ce comporte le brise soleil en cas de vent soutenu

Notre réponse :
Comme tout BSO à descente gravitaire, il va bouger. Si vous êtes exposé, il est préférable de mettre un capteur de vent qui fonctionne par radio avec un moteur somfy.
francis-bxxxxx@wanadoo.fr
Kommentar
bonjour quelle largueur maxi pour ce brise soleil.
Pour info mon besoin est 3800 mm de large et 2150 mm de hauteur

----- > la largeur maxi du BSO est de 4500mm
