Selbsttragender, verstellbarer Sonnenschutz für die Fassadenmontage
Mit einer Außenjalousie vermeiden Sie im Sommer Überhitzung und genießen gleichzeitig sanftes, natürliches Licht im Haus. Dieser verstellbare Sonnenschutz ist die perfekte Lösung für den Außenbereich und vereint Design und Ästhetik.
Das Gehäuse ist selbsttragend auf den Schienen, welche die verstellbaren Lamellen führen. Diese sind mit Abstandshaltern an der Wand befestigt.
Diese selbsttragende Konstruktion ermöglicht eine einfache Montage: Schützen Sie sich vor der Hitze mit wenigen Handgriffen an Ihren Fenstern. Im Gegensatz zu einem Rollladen können Sie mit den verstellbaren Lamellen zudem den Lichteinfall in den Raum individuell regulieren.
Die richtigen Jalousien auswählen
Unser Team steht Ihnen kostenlos zur Seite, um Sie bei der Auswahl Ihrer Installation zu unterstützen.
Stellen Sie Ihre Anfrage mit nur wenigen Klicks und wir melden uns innerhalb von 24 Stunden bei Ihnen.
Ich möchte wieder kontaktiert werden.

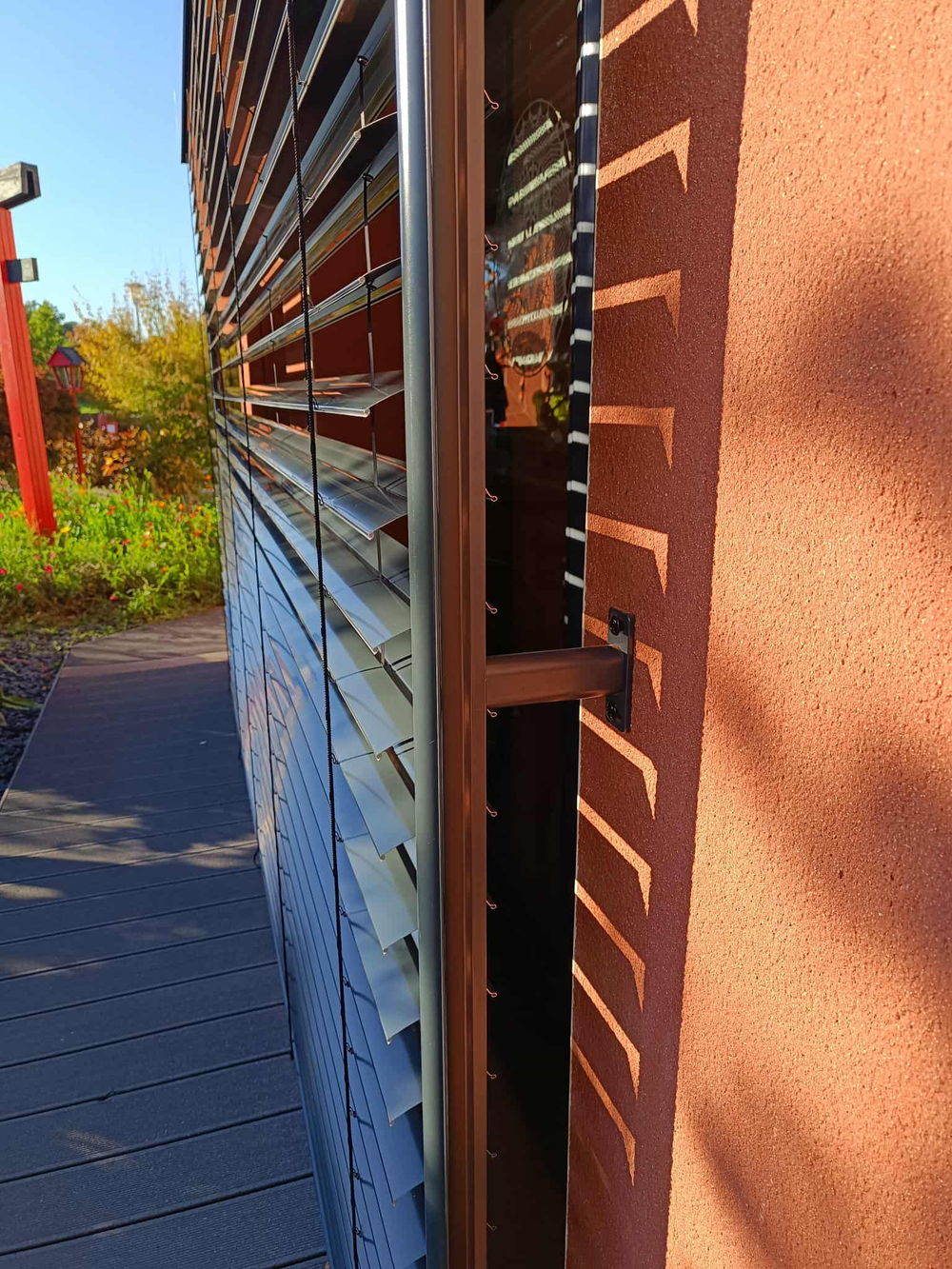

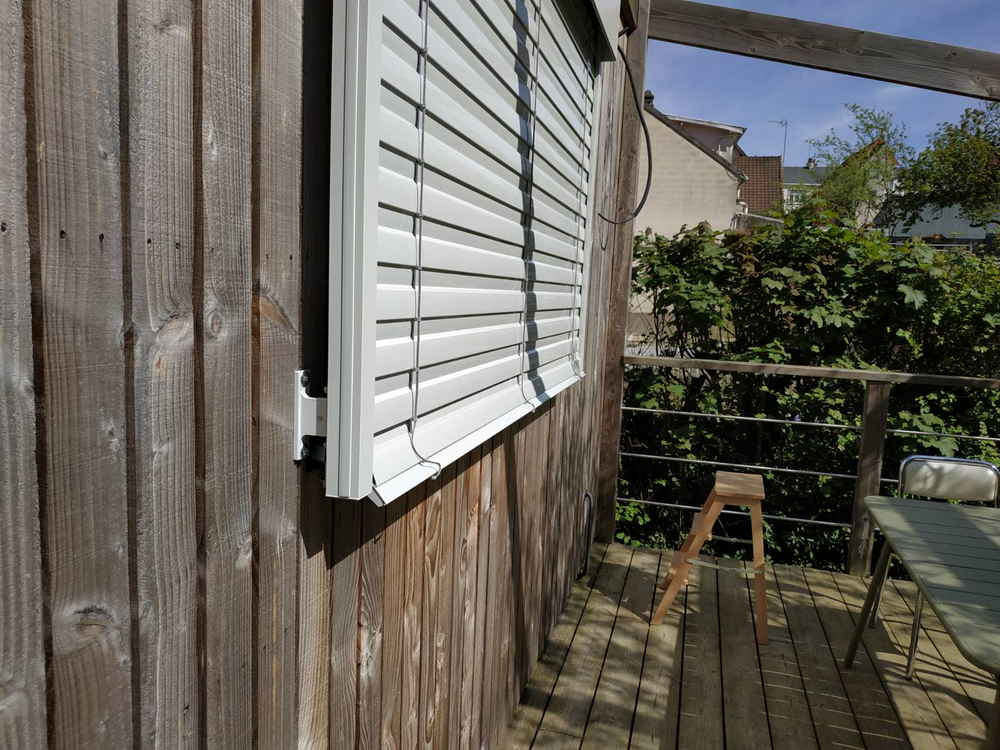

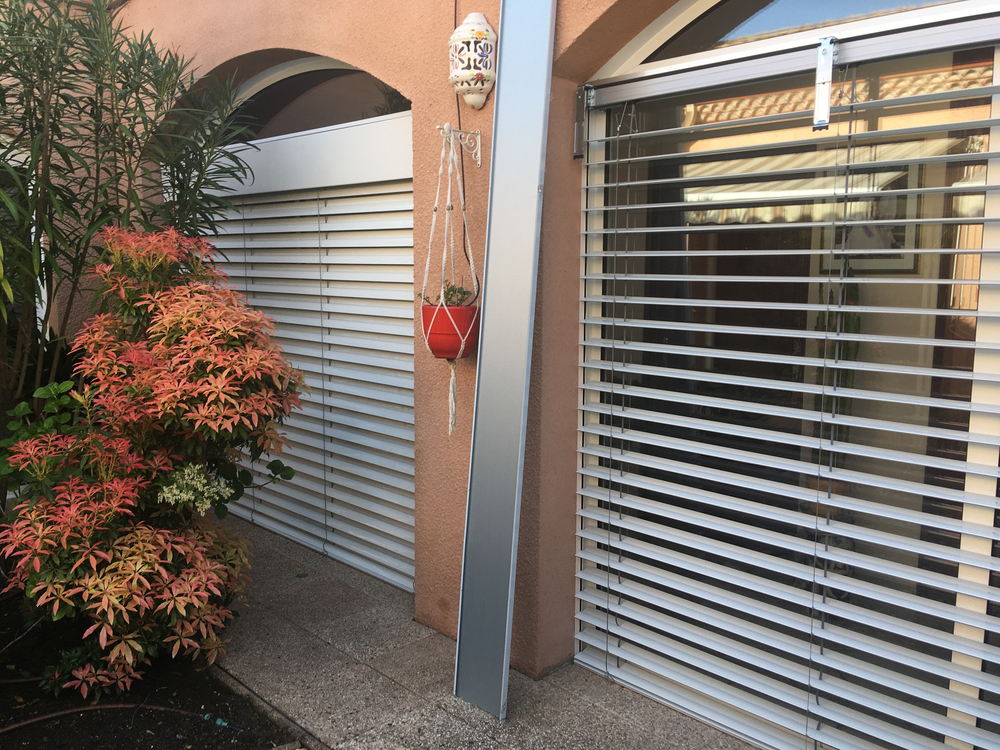

Die Jalousie ist direkt an der Wand befestigt.
Die Installation von Sonnenschutzrollos ist eine Antwort auf die Wärmeverordnung 2012 und insbesondere auf den Bedarf an kostenloser solarer Wärmegewinnung im Winter bei gleichzeitigem Schutz vor den senkrechten Sonnenstrahlen im Sommer.
Sonnenschutz wird dringend empfohlen, wenn Sie keine Sonnenschutzblenden über Ihren Fenstern und Türen haben.
Derselbe freistehende Sonnenschutz, wieder zusammengebaut im Karton.
Die Spreizhalterungen sind in der Wand deutlich sichtbar.

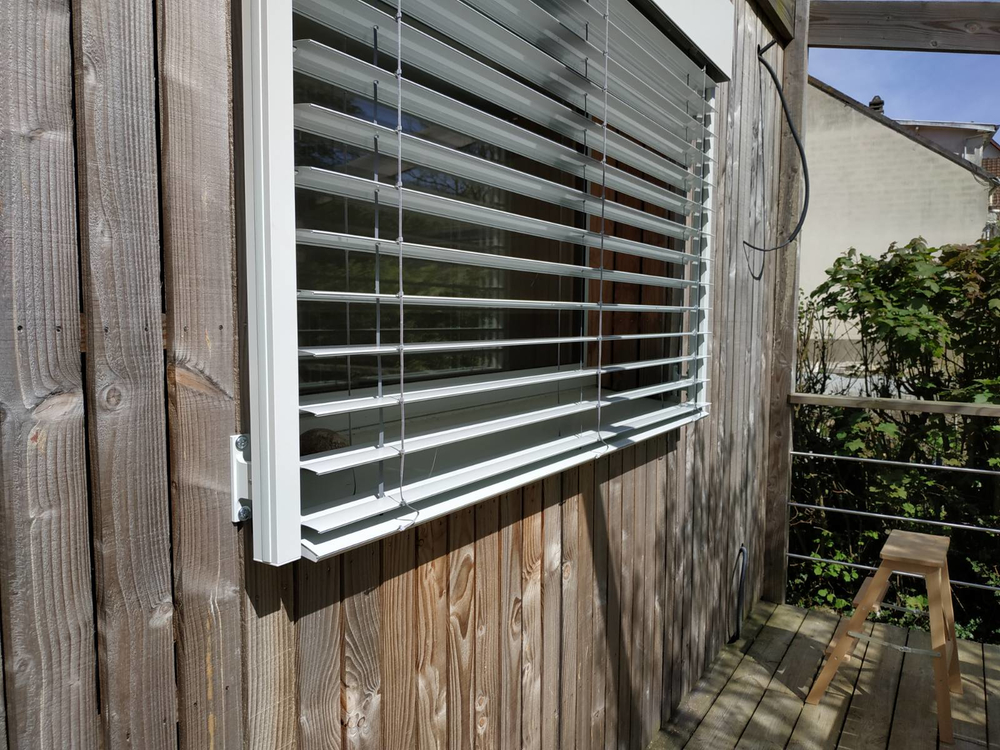

Je nach Lamellenwinkel lässt das Sonnenschutzrollo bis zu 90 % des Außenlichts durch. Im geschlossenen Zustand bietet ein verstellbares Sonnenschutzrollo keine vollständige Verdunkelung.
Details der an Ihrer Fassade zu befestigenden Halterungen
Garantie
Die Konstruktion und der Motor haben eine Garantie von 2 Jahren. Mehr als 150 Kunden jährlich entscheiden sich für diesen Außenrollladen und teilen uns ihre Zufriedenheit mit.
Farbe Ihres Sonnenschutzes
Wir bieten eine große Auswahl an Standardfarben an. Für eine bestimmte RAL-Farbe kontaktieren Sie uns bitte.
Die Z90-Klinge
- Die Lamellen bestehen aus profiliertem Aluminium mit einer Dicke von 0,42 mm und einer Breite von 92,5 mm.
Im Gegensatz zu Jalousien mit herkömmlich geformten Lamellen lassen sich die Jalousien nahezu vollständig schließen. - Die verstellbaren Lamellen sind mit einer schalldichten Dichtung ausgestattet, um die Geräuschentwicklung im vollständig geschlossenen Zustand zu reduzieren.
- Die Klingen sind mit einer Lackierung versehen, die Witterungsbeständigkeit garantiert.
- Die Klingen werden durch doppelt verstärkte Polyesterfasern zusammengehalten, wobei Aramid (das insbesondere bei der Herstellung von kugelsicheren Westen verwendet wird) für die Textilbänder dient, die die Klingen stützen.
- Diese Materialien sind äußerst dehnungs- und kratzfest, durch ein thermisches Verfahren stabilisiert und beständig gegen UV-Strahlung und andere Witterungseinflüsse.
Textilien sind haltbarer als Kabelsysteme, die mit der Zeit korrodieren!
Die Laststange, das letzte Blatt, ist massiv ausgeführt, um eine bessere statische Unterstützung der Baugruppe zu gewährleisten.Weizen.
Die Ausrichtung der Rotorblätter ist unabhängig von der Höhe festgelegt.
Wenn die Jalousie heruntergelassen wird, stehen die Lamellen senkrecht, und wenn sie hochgezogen wird, stehen die Lamellen waagerecht.
Maximale Abmessung
Sowohl in der Breite als auch in der Länge sind bis zu 4500 mm möglich.
Radio- oder kabelgebundener Elektromotor
SOMFY RTS 1 Funkmotor:
Im Lieferumfang enthalten ist eine Telis 1 MODULIS Fernbedienung, die mit der gesamten Somfy RTS-Produktreihe kompatibel ist. Klicken Sie auf das Dropdown-Menü „Motorisierung“, um die Somfy Fernbedienung anzuzeigen.
GEIGER -Verdrahtungsmotor:
Ausgestattet mit einem Somfy SMOOVE UNO Schalter. Die Endschalter sind mechanisch einstellbar (manuelle Einstellung ist sehr einfach). Die in Deutschland gefertigten Geiger-Motoren sind von sehr hoher Qualität.
Die Cube-Box
Abb. oben rechts:
einfache oder doppelte selbsttragende quadratische Rutsche
Abb. unten links:
CUBE-Führungskappe
Abb. unten rechts:
Elastische Stütze im Gehäuse befestigt
Die Bestellbreite muss der Breite Ihrer Öffnung plus 100 mm entsprechen .
Bei einer Öffnungsbreite von 1000 mm empfehlen wir eine Bestellbreite von 1100 mm. Dadurch ragt die Außenjalousie auf jeder Seite der Öffnung 50 mm über.
Der Befestigungspunkt befindet sich 30 mm vom Rand Ihrer Öffnung entfernt. Wenn der Putz also 15 mm dick ist, können Sie sicher sein, dass Sie ihn in der Wand befestigen.
Querschnitt des CUBE-Gehäuses mit der Gleitschienenbefestigung
wenn es in die Schachtel gelegt wird.
| Maximale Abmessungen: Breite 4.500 mm Höhe 4000 mm L – Gesamtbreite des Sonnenschutzes H – Gesamthöhe des Sonnenschutzes |
Die ovale Box
(Die Abmessungen und Eigenschaften sind identisch mit denen des Würfels)
Abb. 1: Montage der Halterung an der Führung
Abb. 2: Montage der Halterung an der ovalen Kassette
Abb. 3: Kassette
Abb. 4: Wange der Kassette
Hier finden Sie die von uns angebotenen Informationsmaterialien.
Wir empfehlen die selbsttragende Halterung für eine einfachere Montage , wenn Sie Ihren Kasten an der Fassade befestigen möchten und die Breite des BSO < 3 m ist .

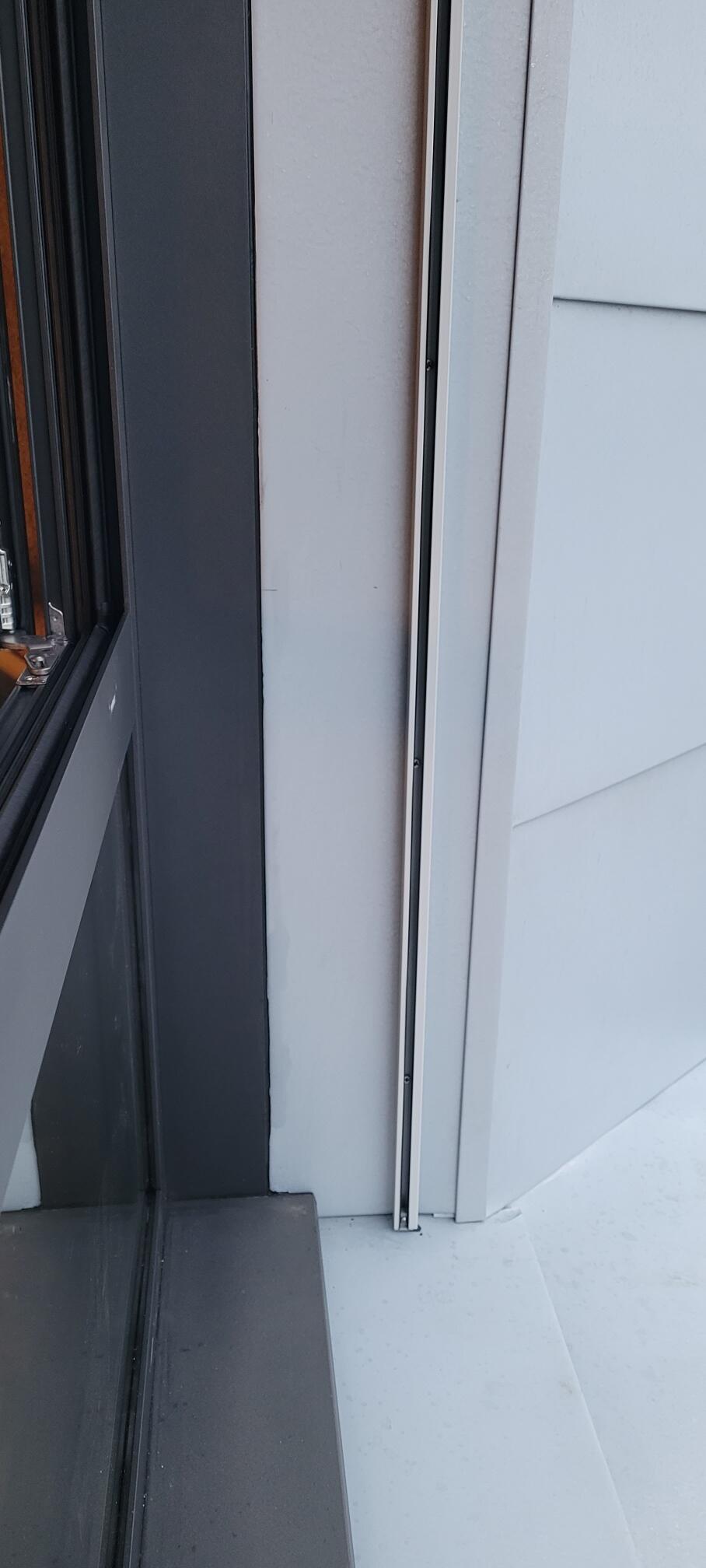

Die runde Führungsschiene ermöglicht es, den Kasten von der Fassade wegzubewegen.
Die angegebenen Preise beinhalten sämtliches Montagematerial. Sie erhalten einen Anruf zur Bestätigung Ihrer Bestellung und der Installation.
Die im Produktdatenblattfeld angegebene Höhe entspricht
Die Gesamthöhe des BSO = Öffnungshöhe + Kassettenhöhe .
Bei Öffnungen unter 1760 mm werden 240 mm zur Öffnungshöhe addiert.
Für eine Öffnung zwischen 176Bei einem Wert zwischen 0 und 3070 werden 330 mm zur Öffnungshöhe addiert.
Darüber hinaus und bis zu einer Blendenöffnung von 3610 werden weitere 390 mm hinzugefügt.

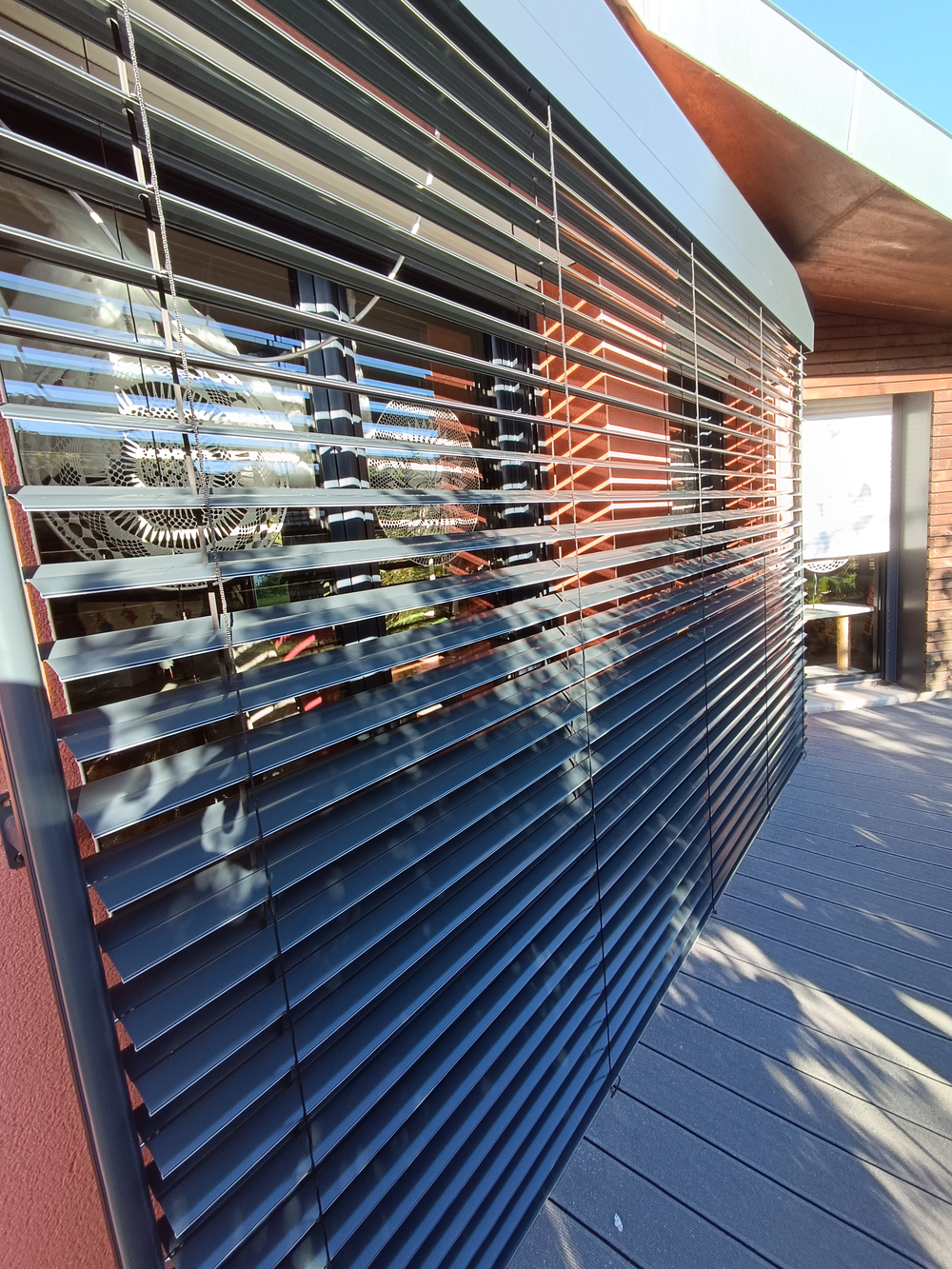

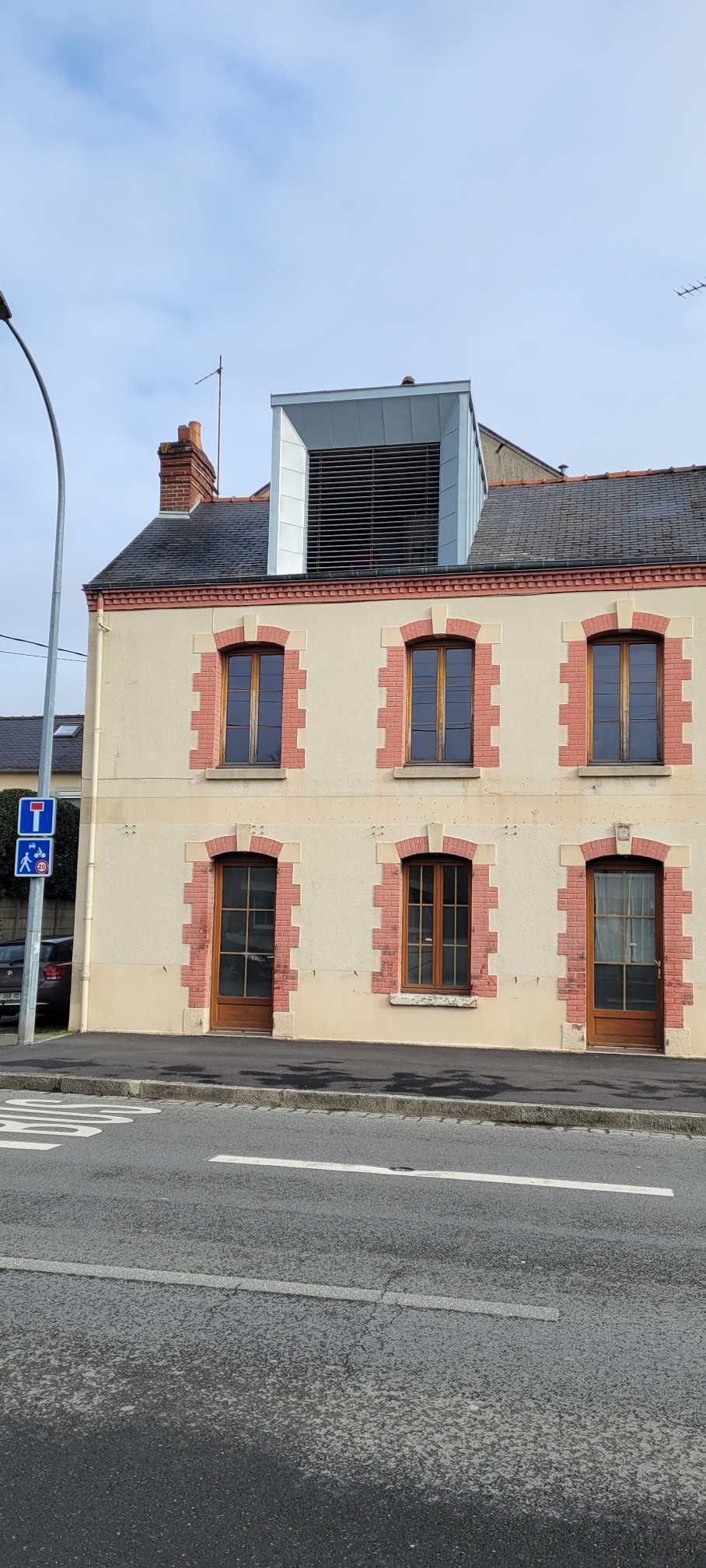

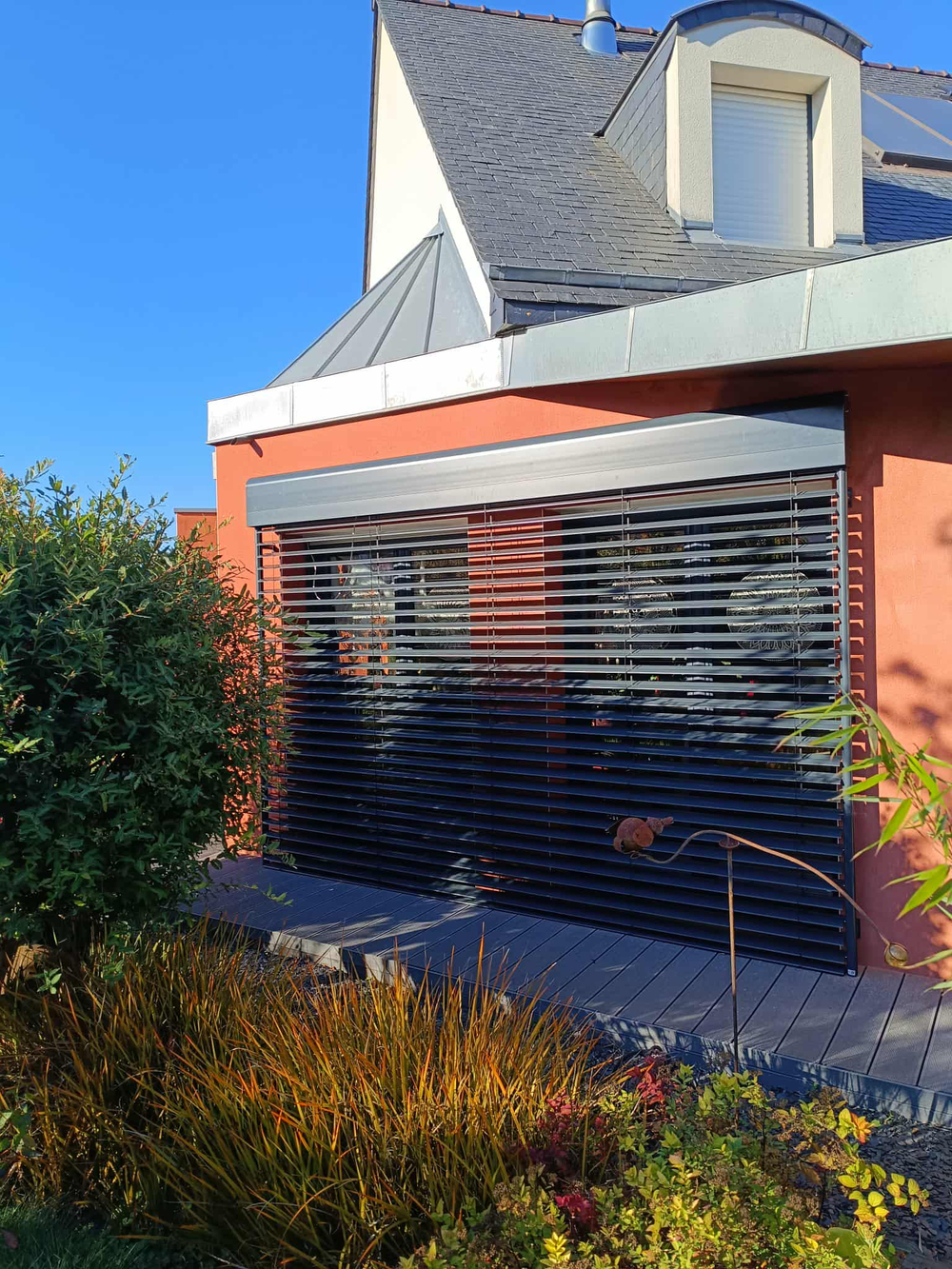

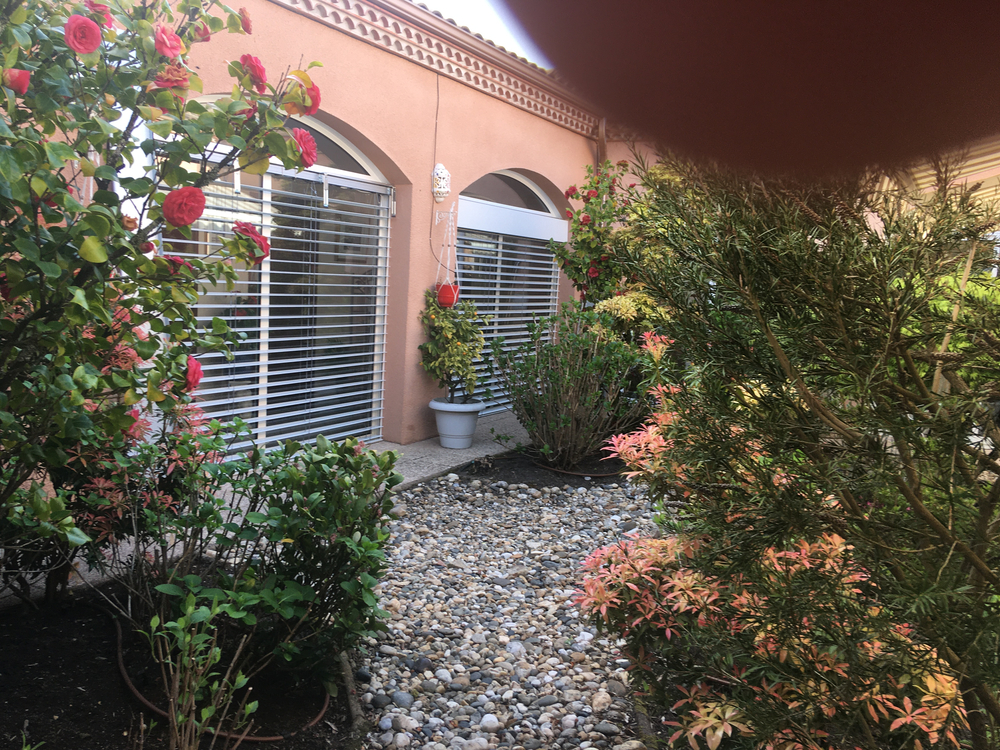

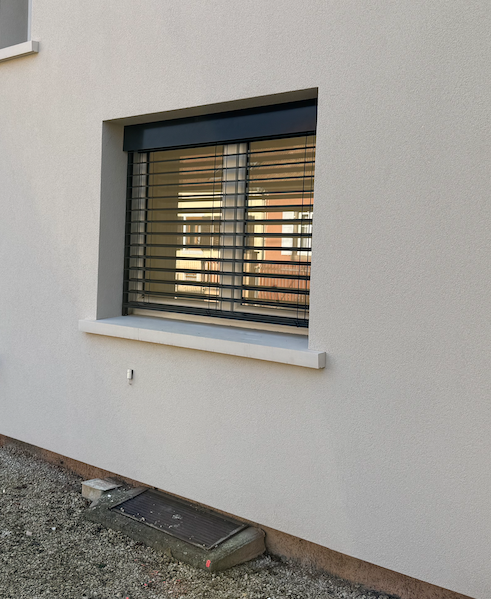

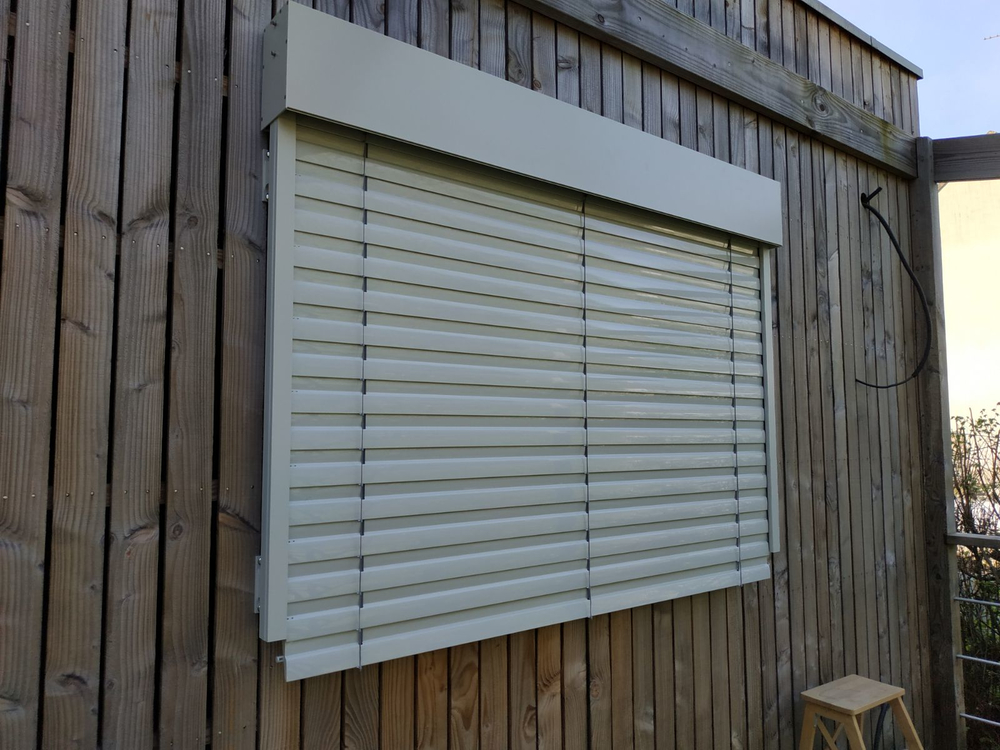

Hier sehen Sie die Installationsfotos Ihres zukünftigen verstellbaren Sonnenschutzes mit einem Gehäuse aus stranggepresstem Aluminium zur Fassadenmontage.

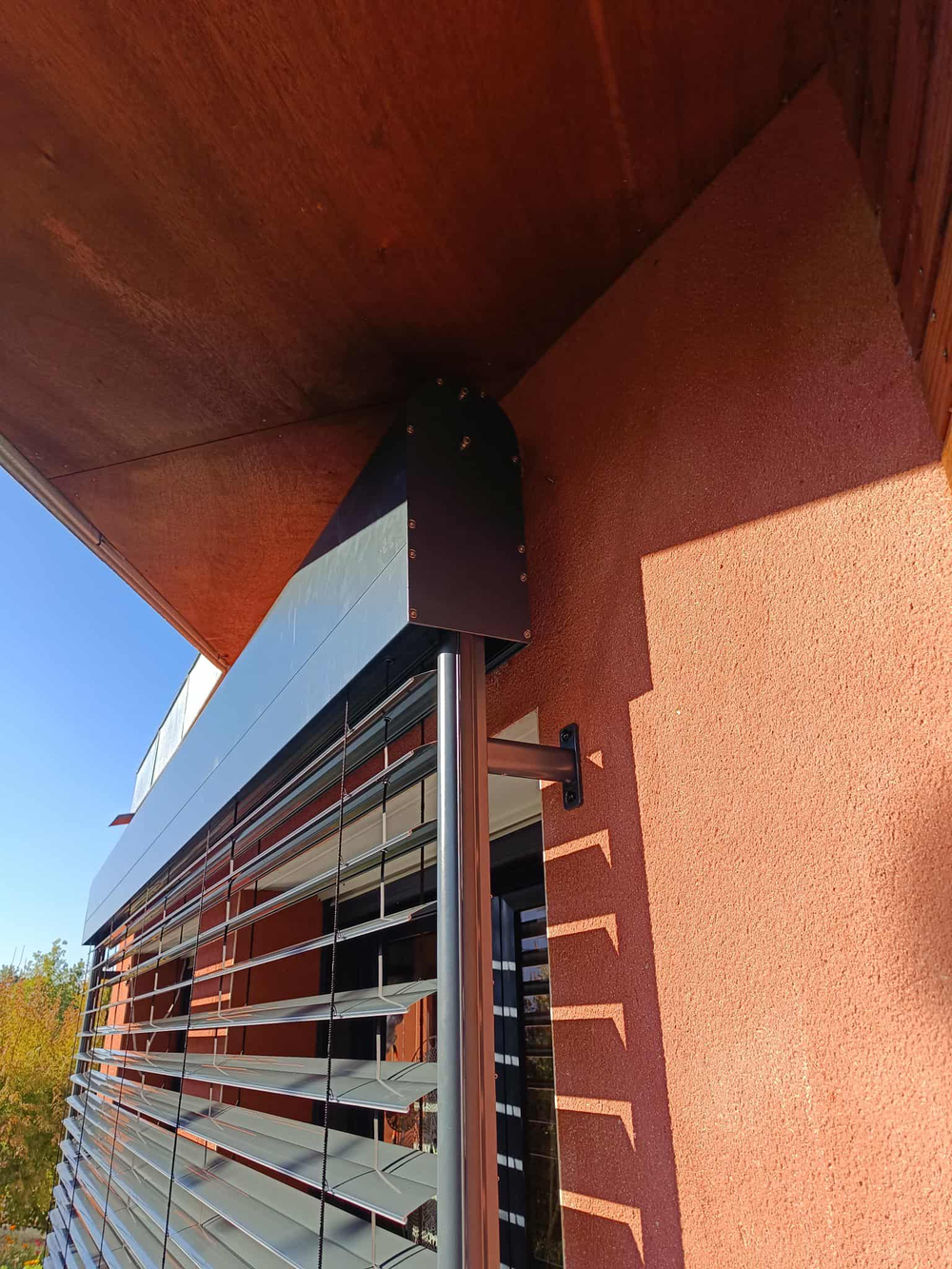

Die Fotos zeigen die runde Führungsschiene, wir empfehlen jedoch die freistehende Variante (kostenlose Option zur Auswahl).
Die auf den Fotos gezeigte Schlittenbaugruppe ist für die externe Montage vorgesehen, Sie haben aber auch die Möglichkeit, die Schlitten im Gehäuse zu montieren, wie auf den ersten Fotos dieser Beschreibung gezeigt. (Frei wählbare Option).
SCHRITTE ZUM MONTAGEN EINES SELBSTSTÄNDIGEN SONNENSCHUTZES
- Stellen Sie die Aluminiumbox kopfüber auf den Boden und schrauben Sie die Halterungen in die kleinen Gleitplatten an der Unterseite.
- Entfernen Sie die Seitenwände und die Frontplatte des Gehäuses, falls dieses höher als 240 mm ist.
- Schrauben Sie den Bremssattel so weit wie möglich auf und spreizen Sie die Messbacken auseinander.
- Bohren Sie, wenn möglich, ein Loch in die Rückseite des Kofferraums und führen Sie Ihr Kabel hindurch.
- Drehen Sie die Messerbaugruppe mit dem Motor um und schieben Sie sie in das Gehäuse, bis die Halterung auf der Motorschiene einrastet.
- Legen Sie ein Tuch unter die Klingen, bevor Sie die Halterung mit einem großen Schraubendreher an der Unterseite des Kofferraums festschrauben.
- Führen Sie dies für jeden Steigbügel durch.
- Ersetzen Sie die Frontblende und die Seitenteile.
- Befestigen Sie die Schiebehalterung auf beiden Seiten im Kofferraum.
- Stellen Sie den Koffer weiterhin kopfüber auf den Boden und platzieren Sie die Gleitschienen an beiden Seiten im Inneren des Koffers. (Schneiden Sie die schwarze Versiegelung auf der Rückseite der Gleitschiene entlang der Höhe des Koffers ein.)
- Stellen Sie Ihre Außenjalousie aufrecht hin und ermitteln Sie die Positionen der Wandbefestigungswinkel.
- Bohren Sie durch die Wand, befestigen Sie die Halterungen an der Wand und anschließend an der Schiene. Die Außenjalousie ist nun aufrecht und an der Wand befestigt.
- Schließen Sie die elektrische Verbindung ab.
- Wenn Sie einen Somfy-Funkmotor haben, führen Sie die vollständige Motor-Reset-Prozedur (letzter Schritt) durch, um anschließend die Fernbedienung zu koppeln.
