Das 90 mm lange Blatt schützt vor der Sonne und das letzte beschwerte Blatt gewährleistet die Gesamtstabilität der Konstruktion.
Die Lamellen der Außenjalousie können nach Belieben ausgerichtet werden.
Höhe der Verpackung und der Verschlussplatte, abhängig von der Gesamthöhe
Kasten- oder Blendenhöhe 200 mm
|
|---|
Pakethöhe | Gesamthöhe des Blinden |
| 130 mm | 610 - 800 |
| 140 mm | 810 - 1000 |
> 160 mm | 1010 - 1200 | | 170 mm | 1210 - 1400 |
| 190 mm | 1410 - 1600 |
| 200 mm | 1610 - 1800 |
Kasten- oder Blendenhöhe 250 mm
|
|---|
Pakethöhe | Gesamthöhe des Blinden |
| 220 mm | 1810 - 2000 |
| 230 mm | 2010 - 2200 |
| 250 mm | 2210 - 2400 |
Kasten- oder Blendenhöhe 300 mm
|
|---|
Höhe
Paket | Höhe
Gesamtgeschäft |
| 260 mm | 2410 - 2600 |
| 270 mm | 2610 - 2800 |
| 290 mm | 2810 - 3000 |
| 300 mm | 3010 - 3200 |
Kasten- oder Blendenhöhe 340 mm
|
|---|
Pakethöhe | Gesamthöhe des Blinden |
| 310 mm | 3210 - 3400 |
| 330 mm | 3410 - 3600 |
| 340 mm | 3610 - 3800 |
Kasten- oder Blendenhöhe 370 mm
|
|---|
Pakethöhe | Gesamthöhe des Blinden |
| 360 mm | 3810 - 4000 |
| 370 mm | 4010 - 4200 |
Kasten- oder Blendenhöhe 440 mm
|
|---|
Pakethöhe | Gesamthöhe des Blinden |
| 390 mm | 4210 - 4400 |
| 400 mm | 4410 - 4600 |
| 420 mm | 4610 - 4800 |
| 430 mm | 4810 - 5000 |
Der rot markierte Teil ist nicht enthalten.
Die Installation von Sonnenschutzrollos ist eine Antwort auf die Wärmeverordnung 2012 und insbesondere auf die Notwendigkeit, im Winter kostenlose solare Wärme zu gewinnen und gleichzeitig im Sommer vor den senkrechten Sonnenstrahlen zu schützen.
Sonnenschutz wird dringend empfohlen, wenn Sie keine Sonnenschutzblenden über Ihren Fenstern und Türen haben.
Je nach Winkel der horizontalen Lamellen lässt die Jalousie bis zu 90 % des Außenlichts durch . Im geschlossenen Zustand verdunkelt sie den Raum jedoch nicht vollständig.
Die vorgeschlagene Außenjalousie kann aus versicherungstechnischer Sicht nicht als sicheres Verschlusssystem gelten, da die Lamellen manuell angehoben werden können. Dieser vermeintliche Nachteil erweist sich jedoch als Vorteil, da die Bedienung der Jalousie dadurch einfach und zuverlässig bleibt und keine Gefahr des Verklemmens besteht.
Ich hätte gerne ein individuelles Angebot.
acentrale-eco.com/images/v5/SELT/detail-lame-bso-z90.jpg.webp?1688032175378" style="border-radius: 8px; width: 100%;" />
Die von Ihnen angegebene Höhe entspricht der Fertigungshöhe und somit der Gesamthöhe der Jalousie.
Zur Montage in Tür- und Fensternischen.
Mit Endkappen zur Montage in Tür- und Fensternischen.
L = | Abdeckungsbreite |
Hmm] | H – Gesamthöhe
des Blinden [mm] |
| 200 | 610 - 1800 |
| 250 | 1810 - 2400 |
| 300 | 2410 - 3200 |
| 340 | 3210 - 3800 |
| 370 | 3810 - 4200 |
| 440 | 4210 - 5000 |
Motorisierung des BSO
Sie können den kabelgebundenen Motor von GEIGER (einer renommierten deutschen Marke) wählen, der mit dem Somfy Uno Smoove-Schalter ausgestattet ist. Bei diesem Motor sind die Endschalter bereits voreingestellt (können aber nachjustiert werden).
Alternativ können Sie sich auch für den Funkmotor SOMFY RTS oder IO entscheiden, der mit einer Fernbedienung Situo 1 VARIATION (ehemals Telis 1 modulis) geliefert wird.
Der zentrale Drehknopf an der Fernbedienung ist äußerst praktisch, um die Ausrichtung der Klinge mit der Daumenspitze einzustellen.
Für größere Abmessungen empfehlen wir den Funkmotor, um Ihre BSO mit einem Windsensor zu koppeln und so die Jalousie automatisch hochzufahren, wenn Sie nicht zu Hause sind.
Die Farbpalette lässt keine Wünsche offen.
Hier ist die verfügbare Farbpalette, zu der nun RAL 9005 (das neue modische Schwarz, das zunehmend Anthrazitgrau RAL 7016 ersetzt) hinzugefügt wurde.
Für eine bestimmte RAL wird unabhängig von der Anzahl der BSOs eine Pauschalgebühr zwischen 720 € und 1200 € inklusive Mehrwertsteuer erhoben.
Zwei Möglichkeiten zur Montage Ihrer Schubladenschienen
Die Montage am Fensterrahmen mittels der Verbindungsstrebe sollte erfolgen, wenn Sie nicht durch die Wand bohren können.
Die Klingenpackung lässt sich zur schnellen Montage einfach mit den Befestigungswinkeln sichern:
Befestigen Sie die Endplatte mit Nieten an dieser Halterung. Anschließend montieren Sie die Halterung und die Federstütze direkt am Sturz. Zum Schluss befestigen Sie die Schiene mit dem Motor an der Federstütze.
Video, das zeigt, wie man eine Packung Klingen in der Halterung befestigt.
Wie installiert man einen Sonnenschutz in einem Außenwärmedämmsystem?
Bei dieser Art der Installation müssen Sie sich für einen Sonnenschutz ohne Abdeckfolie entscheiden, da Ihr BSO normalerweise in der Dicke der Isolierung verborgen ist, sofern diese mindestens 160 mm dick ist.
Warnung, diesDadurch entsteht eine Wärmebrücke. Bitte bringen Sie 20 mm Dämmmaterial zwischen Halterung und Wand an und verwenden Sie eine Außenjalousie mit Verschlussplatte .

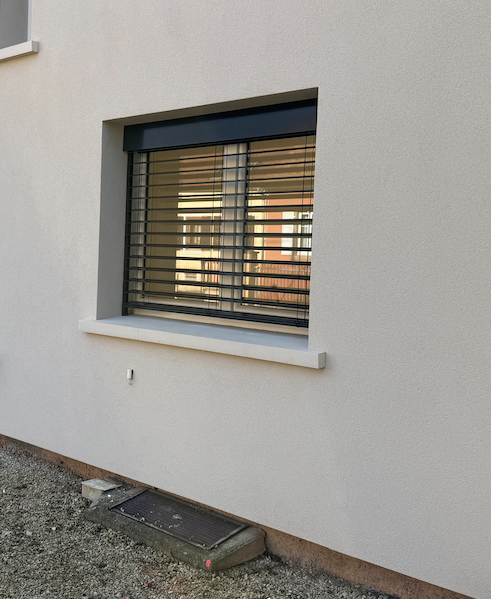

Bei der Montage an einer Fassade mit Außenwärmedämmung wird die Halterung, die das Lamellenpaket hält, oberhalb des Fensterrahmens an der Fassade befestigt.
Die Gesamthöhe Ihres individuell angefertigten, verstellbaren Sonnenschutzes entspricht der Höhe Ihres fertigen Fensterrahmens/Ihrer Fensteröffnung zuzüglich der Gehäusehöhe (siehe Abbildung oben). Dies liegt daran, dass die Gesamthöhe des bestellten Sonnenschutzes dem sichtbaren Teil zuzüglich des von der äußeren Wärmedämmung verdeckten Teils entspricht.
Bei dieser Konfiguration benötigen Sie eine Mindestdämmstärke von 160 mm (140 mm Winkel + mindestens 20 mm Dämmung davor, auf die Sie den Putz auftragen).
Mit der „Wandmontageanleitung“:
Die Breite Ihres verstellbaren Sonnenschutzes entspricht der Breite Ihrer fertigen Fensteröffnung abzüglich 5 mm. Die Wandmontageanleitung muss verwendet werden; achten Sie jedoch darauf, den passenden Dübel für die Schraube zu wählen.
Sie müssen Ihre Außenjalousie erst anbringen, nachdem Sie den Putz erneuert haben.
Wie installiert man einen motorisierten, verstellbaren Sonnenschutz für eine 6 m breite Schiebetür?
Bei dieser Art der Installation müssen Sie den Sonnenschutz ohne Abdeckfolie wählen, da Ihr BSO normalerweise in einen Kasten mit quadratischem Boden eingelassen wird.
Typischerweise besteht eine solche Aluminium-Schiebetür aus drei oder vier gleich großen Flügeln. Ziel ist es, auf eine mittige Führungsschiene zu verzichten.

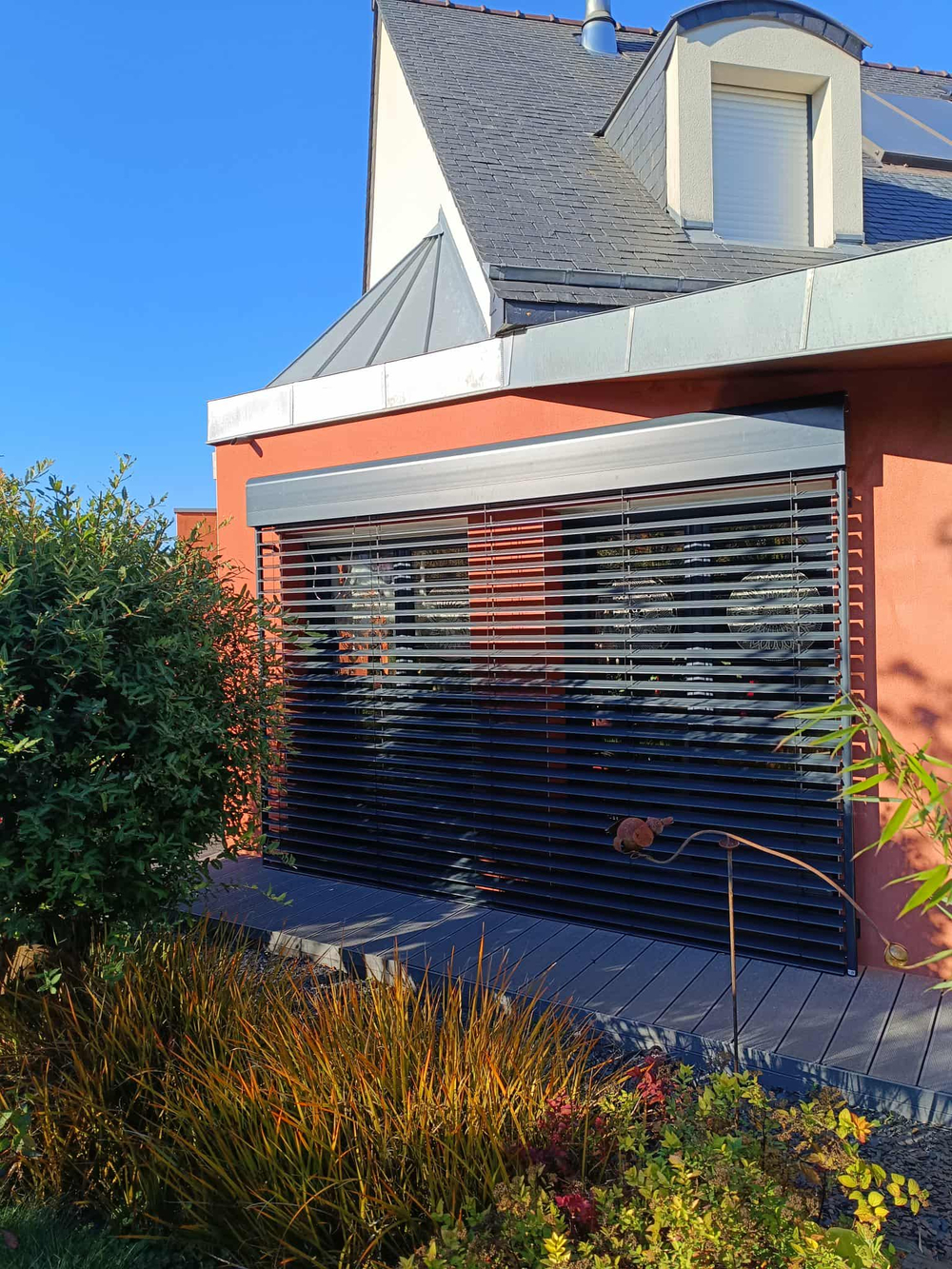

Schauen wir uns zunächst an, wie man Außenjalousien an einem Schiebefenster in einem Erker anbringt:
Bei einer 6 m breiten Schiebetür (3 Schienen) mit 3 Flügeln ergeben sich 3 Öffnungen von jeweils 2 m Breite. Sie können dann:
- in 2 BSO durch Nebeneinanderstellen eines 4 m und eines 2 m
- durch Zusammenschluss von drei 2m BSOs
Bei einer Schiebetür (2 Schienen) mit einer Breite von 6 m und 4 Flügeln von je 1,5 m öffnet man sie von der Mitte aus .
Wir empfehlen Ihnen daher, an jeder Seite eine 1,5 m breite Außenjalousie und eine große, mittige Jalousie von 3 m Breite anzubringen. Dadurch erhalten Sie drei Sonnenschutzvorrichtungen für Ihre Schiebetür.
Mit einem SOMFY-Funkmotor erhalten Sie eine Fernbedienung pro Sonnenschutz. Wir empfehlen jedoch zusätzlich eine 4-Kanal-Fernbedienung, um drei oder vier Jalousien gleichzeitig zu steuern.

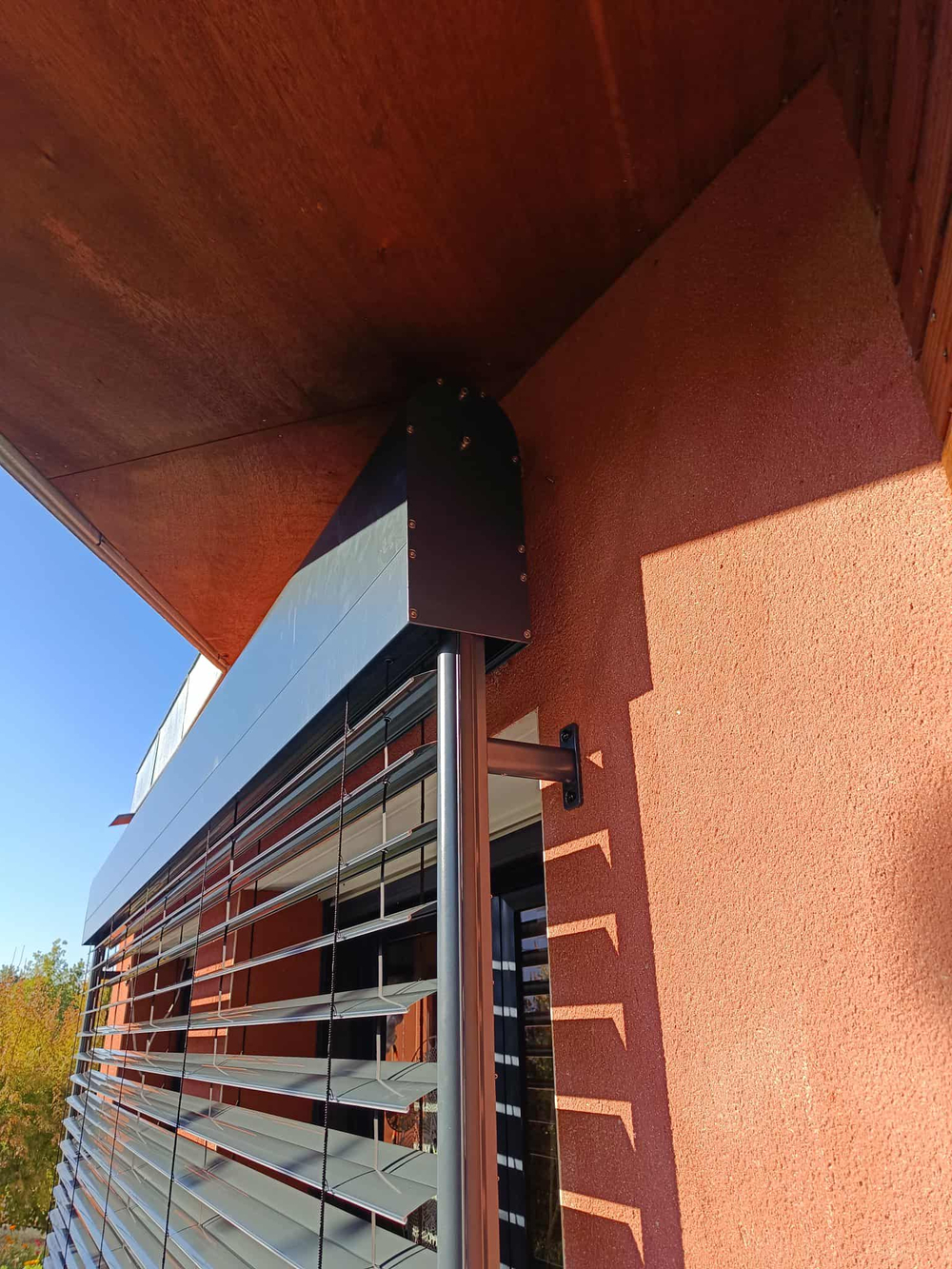

Die Verbindung der Außenjalousien erfolgt über eine Doppelführung, die an einem Stahlrohr oder einer Flachstange befestigt ist. Dieses Rohr oder diese Flachstange ist im Boden und im Inneren des Gehäuses verankert. Sie können dieses Rohr oder diese Flachstange bei Lacentrale-eco beziehen. Rechnen Sie mit Kosten von etwa einhundert Euro pro Rohr, inklusive Lackierung und Behandlung.
