Chauffe eau solaire autovidangeable à l'eau - 300L - CESI HELIOFRANCE

2739€84
3424€80
Prix (HT) = 2283€20

4 semaines

Validation, suivi et assistance
Paiement en 4x sans frais avec Paypal
Mode de livraison

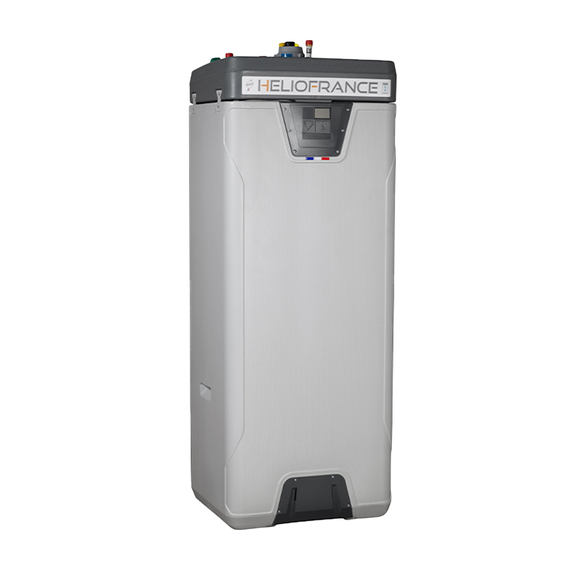

Cumulus solaire de 300L de stockage

De 2,7 à 5,4 m² de capteurs

Plug and play = Facile à installer

SANS GLYCOL, SANS PRESSION

Voir la description complète
FabricantHelioFrance OrigineFrance TechnologieAuto-vidangeable AppointElectrique, PAC, Chaudière, Poêle à bois hydraulique Installation des capteursSur-imposition toiture, Toiture plate, Ardoises, Tuiles mécaniques Volume du ballon300L
  • Revenir en haut
  • Description
  • Notice
  • Vidéo
  • Détails des options
  • Caractéristiques
  • Avis clients

Chauffe eau solaire HELIOFRANCE auto vidangeable à l'eau

Les avantages du chauffe eau solaire auto-vidangeable à l'eau Heliofrance

  • Comme tout chauffe eau solaire autovidangeable, l'avantage principal de ce système est d'éviter la surchauffe du fluide caloporteur en été dans les capteurs,
  • Le système autovidangeable à l'eau est le plus simple qui soit. Le ballon est livré prémonté avec une régulation et un circulateur, il suffit pour l'installation de raccorder les capteurs au ballon avec une liaison solaire en cuivre bitube 10/12,
  • C'est une solution écologique sans utilisation de glycol et simple d'entretien,
  • Le ballon est en polypropylène donc insensible à la corrosion et avec isolation renforcée - Garantie 30 ans
  • C'est un système peu technologique, facilement réparable.



Les contraintes du chauffe eau solaire auto-vidangeable à l'eau Heliofrance

Le risque principale d'un chauffe eau solaire vidangeable à l'eau est la prise en gel du ou des capteurs. Pour limiter ce risque, plusieurs règles sont à respecter :

  • L'inclinaison doit être au moins de 17° (30.6%) pour une installation avec 1 capteur et de 25° (46.6%) pour une installation avec 2 capteurs,
  • Les capteurs doivent être installés parfaitement de niveau,
  • La liaison solaire qui relie le bas des capteurs au haut du ballon doit avoir une pente continue d'au moins 5% sans aucune contre pente.

SI ces règles sont difficile à respecter, il vaut mieux opter pour un système solaire autovidangeable glycolé ou un système solaire sous pression.



Le kit solaire autovidangeable Heliofrance est composé de :

  • 1 Ballon de 300L équipé d'un échangeur d'eau chaude sanitaire
  • 1 Résistance électrique et/ou d'un échangeur hydraulique d'appoint
  • 1 ou 2 capteurs solaires thermiques (à eau chaude) avec accessoires de fixation en sur toiture ou sur châssis
  • Eléments de régulation nécessaires au fonctionnement et à l'optimisation de la production d'eau chaude solaire prémontés et précablés.







Principe de fonctionnement

L'eau stockée dans le ballon est toujours la même. Elle sert au stockage des calories, elle est qualifiée d' "eau morte". L'appoint annuel (voire bi-annuel) en eau constitue l'essentiel de l'entretien de l'installation.

Lorsqu'il y a un soutirage d'eau chaude sanitaire, l'eau froide qui entre dans le ballon passe dans un échangeur noyé dans l'eau chaude de stockage, elle est réchauffée et envoyée au point de soutirage.

Le volume d'eau chaude sanitaire stockée (uniquement celle présente dans l'échangeur) est donc très faible et sa qualité n'est pas dégradée comme elle pourrait l'être après un stockage trop long.

Le ballon se met en charge de calories solaires lorsque la sonde de température située sur les capteurs indique une température suffisante et supérieure à la température de l'eau de stockage du bas du ballon.

Le circulateur se met en route et envoie l'eau de stockage du ballon dans les capteurs et l'eau se réchauffe.

Lorsque la température de ballon atteint sa valeur maximale ou lorsqu'elle devient supérieure à la température des capteurs, la pompe se coupe et l'eau de stockage redescent par gravité dans le ballon.

Ainsi lorsque le ballon est suffisamment chaud ou lorsque les capteurs sont plus froids que le ballon ou lorsqu'il y a du gel ou une coupure de courant, la circulateur ne fonctionne pas, les capteurs sont vides d'eau et le système est sécurisé.

Kit solaire autovideangeable drainage gravitaire Helio

Le volume de ballon de 300L qui inclus une réserve d'environ 200L d'eau chauffée par l'appoint hydraulique ou électrique lorsque cela nécessaire est bien adapté à une famille de 4 à 5 personnes.

La surface de capteurs de 2,7 m² à 5,2 m² permet de couvrir 40 à 60% des besoins en eau chaude sanitaire du foyer en fonction du profil de consommation, de l'orientation et de l'inclinaison des capteurs, de la zone géographique, des masques solaires éventuels...

Bien choisir son chauffe-eau solaire

Pour être accompagné dans le choix de votre installation, notre équipe est à votre côté pour réussir votre projet.

Nous vous invitons à remplir le formulaire de contact. Sous 24 heures maximum, nous vous revenons vers vous.



Caractéristiques techniques de l'accumulateur CALYSSÉE 300 L

Caractéristiques techniques des capteurs Copernic

H 232

Dimensions hors tout (mm) 1870 x 1241 x 90
Surface brute 2,32 m²
Surfaces optique / absorbeur 2,20 m²
Poids à vide 41 kg
Contenance fluide 1,8 litre
Performance absorbeur ** 0,848 ; 3,298 ; 0,037

V 232

Dimensions hors tout (mm) 1241 x 1870 x 90
Surface brute 2,32 m²
Surfaces optique / absorbeur 2,20 m²
Poids à vide 40 kg
Contenance fluide 1,4 litre
Performance absorbeur ** 0,817 ; 4,989 ; 0,0048

H 272

Dimensions hors tout (mm) 2192 x 1241 x 90
Surface brute 2,72 m²
Surfaces optique / absorbeur 2,60 m²
Poids à vide 47 kg
Contenance fluide 2,10 litres
Performance absorbeur ** 0,848 ; 3,298 ; 0,037

V 272

Dimensions hors tout (mm) 1241 x 2192 x 90
Surface brute 2,72 m²
Surfaces optique / absorbeur 2,60 m²
Poids à vide 46 kg
Contenance fluide 1,6 litre
Performance absorbeur ** 0,817 ; 4,989 ; 0,0048

 ** η0 ; a1 (Wm‾ ² K‾ ¹); a2 (Wm‾ ² K‾ ²)

Caractéristiques communes

Inclinaison mini - maxi de 20° à 90° en vidange gravitaire, de 0° à 90° sous pression
Pression de service max. 4 bar
Pression d'épreuve 300 bar
Température de stagnation 189 °C
Vitrage Trempé - ép. 4mm, antireflet, transparence 96%
Coefficient d'absorption 95%
Coefficient d'émissivité IR 5%
Raccords hydrauliques Latéraux réversibles à raccord bi-cône laiton, diam ext. 12 mm renforcés
Caisson du capteur Profil en aluminium soudé aux angles
Garantie 10 ans

Installation du kit solaire autovidangeable Heliofrance:

Le ballon :

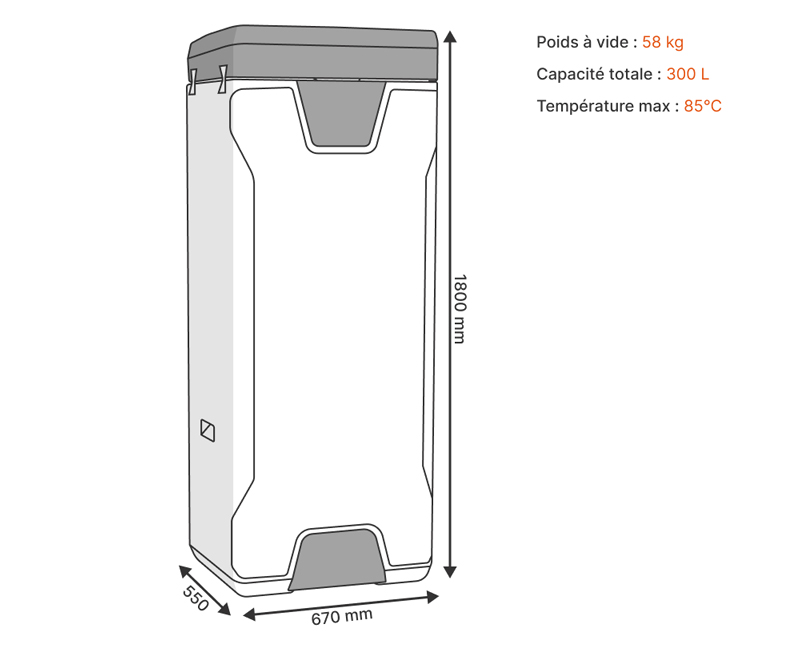

Le ballon est compact (Largeur 67cm x Profondeur 55cm x Hauteur 180cm). Les raccordements sont faits sur le dessus du ballon qui est le format le plus pratique d'installation. Cela demande d'anticiper un emplacement de ballon pour faire les raccordements hydrauliques par le dessus tout en permettant à la liaison solaire qui relie les capteurs au ballon de respecter une pente d'au minimum 4% sans faire de contre-pente.

Le ballon est livré pré-équipé et prêt à raccorder.



Les capteurs :

Les capteurs sont spécifiques au système auto-vidangeable car ils permettent d'évacuer la totalité de l'eau par gravité. Les capteurs sont livrés avec les accessoires de montage sur toiture ou avec châssis à 45°.



La liaison solaire :

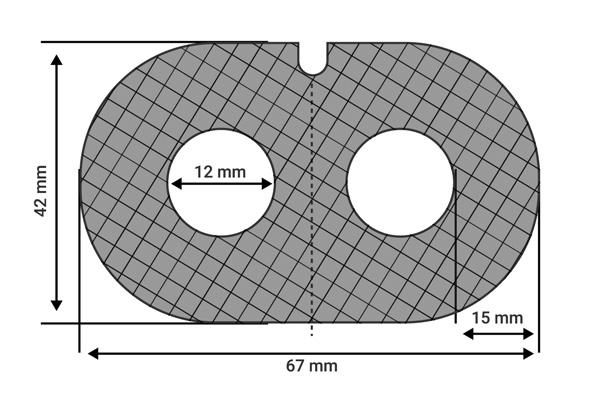

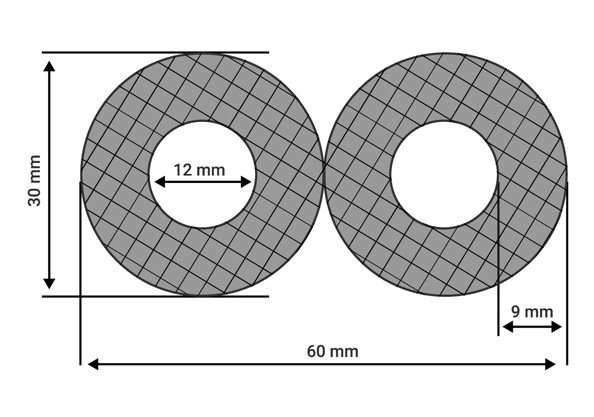

La liaison solaire est fournie en option avec le kit. En effet, la coordination de chantier impose souvent de faire passer la liaison solaire avant d'installer le ballon et le(s) capteur(s). Cette liaison solaire doit être composée de 2 tubes cuivre ou inox isolés en diamètre 12 mm et installées de sorte d'avoir une pente de minimum 4%.  Ne présentez pas de contre-pente pour avoir un écoulement de l'eau des capteurs par gravité.

La longueur de liaison maximale à prévoir est de 15 m pour être en adéquation avec la puissance du circulateur (pour toute autre configuration, nous consulter). Il est conseillé de passer le câble électrique de sonde et la terre avec la liaison solaire. De même, il est préférable de travailler avec de la barre de cuivre ou à défaut d'utiliser un support droit dans le cas d'une liaison en cuivre recuit ou en inox annelé.

Heliofrance : un fabricant français spécialisé dans le solaire thermique

Heliofrance est situé à Berat près de Toulouse. C'est une PME Française qui s'est spécialisée dans la production de solution solaire thermique depuis 2008.

C'est une entreprise à taille humaine, proche de ses clients et utilisateurs. Cela leur apporte des solutions rapides et qualitatives pour leur plus grande satisfaction.

Heliofrance conçoit et fabrique sa gamme de capteurs solaires thermiques, ses accumulateurs synthétiques et ses régulateurs. L'entreprise est détentrice de ses outils de production (Découpe, assemblage, cintrage, soudure, collage, moussage) et assure à tous ses produits des performances et des garanties maximales.

Pensez-y, lacentrale-eco, c'est un stock permanent de chauffe eau solaire Heliofrance à Lyon

Notice

Détails des options

Ref 450000
1/ Choisissez le ballon souhaité
1 Ballon CALYSSE de 300L sans appoint - Echangeur ECS 5 m² (< 2 SDB) - Prêt à raccorder (Ref 450000)

En savoir plus

1 résistance électrique 2.5kW (Ref 628201)
Appoint électrique
1 résistance électrique 2.5kW (Ref 628201)

Résistance électrique pour chauffer l'eau chaude sanitaire en l'absence de soleil et d'appoint hydraulique.

Caractéristiques
Fabricant
HelioFrance
Origine
France
ECS
Technologie
  • Auto-vidangeable
Appoint
  • Electrique ,
  • PAC ,
  • Chaudière ,
  • Poêle à bois hydraulique
Installation des capteurs
  • Sur-imposition toiture ,
  • Toiture plate ,
  • Ardoises ,
  • Tuiles mécaniques
Volume du ballon
  • 300L
