  • BSO lame alu Z90 autoportant
  • Pose en façade
  • Motorisation Somfy ou filaire Geiger
  • Caisson en aluminium extrudé
Voir la description complète
FabricantPartenaire Lacentrale-eco OrigineEurope Type de TôleBSO dans caisson alu pour une pose en façade Type de lameZ90 Largeur maximum (L)4500 Hauteur maximum (H)5000
  • Revenir en haut
  • Description
  • Notice
  • Vidéo
  • Détails des options
  • Caractéristiques
  • Avis clients

Brise soleil orientable autoporté pour une pose en façade

brise soleil autoporté



Avec un BSO, vous évitez la surchauffe l'été tout en gardant une lumière naturelle et douce dans votre intérieur. Le brise soleil orientable est la parfaite protection solaire extérieure qui réunit design et esthétisme.

Le caisson est autoporté sur les coulisses, qui assurent le guidage des lames orientables. Ces dernières sont fixées au mur avec des pattes d'écartement.

Cette structure autoportante facilite la pose : protégez-vous de la chaleur avec des aménagements simples autour de vos fenêtres. Par ailleurs, à la différence d'un volet roulant, les lames orientables permettent de piloter la luminosité.



Bien choisir son BSO

Pour être accompagné gratuitement dans le choix de votre installation, notre équipe est à votre côté.

Réalisez votre demande en quelques clics et sous 24 heures maximum, nous vous recontactons.

Je veux être recontacté



Le bso est fixé directement sur le mur

L'installation de stores brise soleil est une réponse à la Réglementation Thermique 2012 et surtout au besoin d'apport solaire gratuit en hiver tout en se protégeant des rayons verticaux du soleil l'été.

Les protections solaires sont fortement conseillées si vous n'avez pas de "casquettes solaires" au-dessus de vos menuiseries.

bso autoporté caisson alu

Le même brise soleil autoportant, remonté dans le caisson.
On aperçoit bien les pattes d'écartement dans le mur

Selon l'orientation des lames, le brise soleil peut laisser passer jusqu'à 90% de la lumière extérieure. En position fermée, un brise-soleil orientable n'est pas un système totalement occultant.



fixation brise soleil dans le mur

Détail des supports à fixer sur votre facade

BSO CUBE

Garantie

La structure et le moteur sont garantis 2 ans. Plus de 150 clients par an ont choisi ce volet extérieur et nous font part de leur satisfaction.



Couleur de votre brise-soleil

Nous proposons une large gamme de couleurs en standard. Pour un RAL spécifique, merci de nous consulter.

Brise Soleil Orientable autoportant en applique couleurs

La lame Z90

  • Les lamelles sont réalisées en aluminium profilé d'une épaisseur de 0,42 mm et d'une largeur de 92,5 mm.
    Possibilité de fermer quasi complètement les stores contrairement aux stores dotés de lamelles de forme traditionnelle.
  • Les lamelles orientables sont équipées d'un joint insonorisant pour réduire le bruit lorsqu'elles sont entièrement fermées.
  • Les lames sont recouvertes d'un revêtement laqué garantissant la résistance aux intempéries.
  • Lames sont maintenues par des fibres polyester doublement renforcées avec de l'aramide (utilisées notamment dans la fabrication de gilets pare-balles) utilisés pour les rubans textiles qui supportent les lamelles.
  • Ces matériaux sont très résistants à l'étirage et aux rayures, stabilisés par un procédé thermique et résistent aux rayons UV et aux autres conditions atmosphériques.
    Le textile est plus résistant que les systèmes de câbles qui se corrodent dans le temps !



La barre de charge qui est la dernière lame est pleine pour un meilleur maintien statique de l'ensemble.



Profile de lame Z90 du brise soleil

L'orientation des lames se fait quelle que soit la hauteur.
Lorsque que le store descend, les lames se mettent à la verticale, et lorsqu'il remonte les lames sont à l'horizontal.



Dimension maximale

Vous pouvez aller jusqu'à 4500 mm, aussi bien pour la largeur que la longueur.



Moteur électrique radio ou filaire

Moteur radio SOMFY RTS 1 :

Livré avec une télécommande Telis 1 MODULIS compatible avec toute la gamme Somfy RTS. Cliquez sur le menu déroulant de la motorisation pour voir apparaître la télécommande Somfy.



Moteur filaire GEIGER :

Livré avec interrupteur SMOOVE UNO de chez Somfy. Réglage des fins de courses de façon mécanique (réglage manuel très simple à faire). De fabrication allemande, les moteurs Geiger sont de très bonne qualité.

Le caisson Cube

fig. en haut à droite :
coulisse carrée autoportante simple ou double

fig. en bas à gauche :
bouchon du guide CUBE

fig. en bas à droite :
support élastique fixé dans le caisson

La largeur de commande doit être égale à la largeur de votre ouverture + 100 mm.

Si votre ouverture fait 1 000 mm, nous vous conseillons une largeur de commande de 1 100 mm. Ainsi, le BSO va dépasser de chaque côté de votre ouverture de 50 mm.

Le point de fixation sera à 30 mm du bord de votre ouverture, donc si le crépi fait 15 mm d'épaisseur, vous êtes sûr de vous fixer dans le mur.

Coupe du caisson CUBE avec la fixation de la coulisse
quand celle-ci est placée à l'intérieur du caisson.



BSO fixation coulisses autoportées

Dimensions maximales :

largeur 4 500 mm

hauteur 4 000 mm

L - largeur totale du brise-soleil

H - hauteur totale du brise-soleil

Coulisses des BSO

Le caisson Ovale

(les dimensions et caractéristiques sont identiques à celles du Cube)

fig. 1 : montage du support au guide
fig. 2 : montage du support à la cassette ovale
fig. 3 : cassette
fig. 4 : joue de la cassette

Voici les supports de guide que nous vous proposons.

Nous vous conseillons le support autoportant pour une pose plus facile, si vous souhaitez coller votre coffre à la façade, et si la largeur du BSO < 3 m.

Le support de guide rond permet d'écarter le coffre de la façade.



support de guide du BSO Z90

Dimensions support du guide rectangulaire

Les prix indiqués comprennent tous les supports de fixation. Une confirmation téléphonique sera faite à la commande pour valider votre montage.

La hauteur que vous indiquerez dans le champ de la fiche produit correspond
à la hauteur totale du BSO = hauteur d'ouverture + hauteur de cassette.

En dessous d'une ouverture de 1 760 mm, il sera ajouté 240 mm à votre hauteur d'ouverture

Pour une ouverture comprise entre 1760 et 3 070, il sera ajouté 330 mm à votre hauteur d'ouverture

Au-delà et jusqu'à 3 610 d'ouverture, il sera ajouté 390 mm

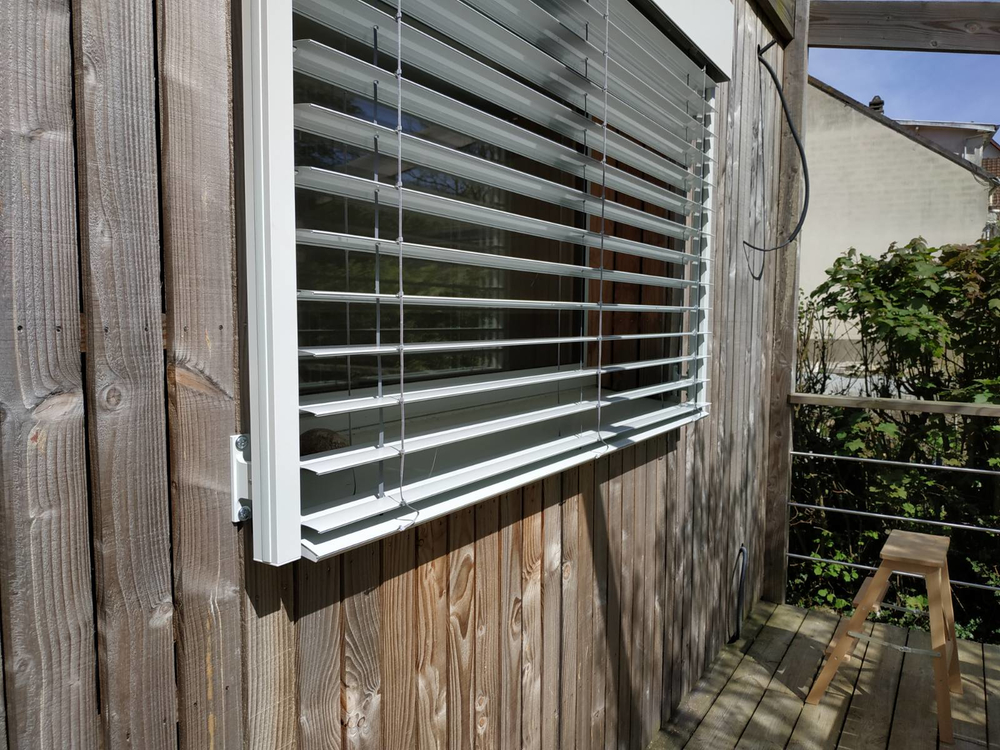

Voici les photos d'installation de votre futur Brise soleil orientable avec un caisson aluminium extrudé pour une pose en façade.
Les photos montrent le support de guide rond, mais nous vous conseillons l'autoportant (option gratuite à sélectionner).
Le montage des coulisses sur les photos est le montage des coulisses à l'extérieur, mais vous avez aussi la possibilité de mettre les coulisses à l'intérieur du caisson comme sur les premières photos de cette description. (option gratuite à sélectionner).

Montage BSO Z90 Cube avec caisson alu

Montage BSO Z90 Cube avec caisson alu

Montage BSO Z90 Cube avec caisson alu

LES ÉTAPES DE MONTAGE DU BRISE-SOLEIL AUTOPORTÉ

  1. Retournez le coffre alu au sol et vissez les étriers dans le fond dans les petites plaques qui coulissent
  2. Démontez les joues et retirez la face avant du coffre si le caisson fait de plus de 240 mm de haut
  3. Dévissez les étriers au maximum et écartez les mâchoires
  4. Percez l'arrière du coffre et passez votre câble si cela est possible
  5. Retournez le paquet de lames avec le moteur et glissez-le dans le coffre, jusqu'à ce que l'étrier se referme sur le rail du moteur
  6. Prenez un chiffon et protégez les lames, avant de visser l'étrier dans le fond du coffre, avec un grand tournevis
  7. Faites cela pour chaque étrier
  8. Remettez la face avant et les joues
  9. Fixez la patte de maintien des coulisses de chaque côté dans le coffre
  10. Toujours avec le coffre retourné au sol, placez les coulisses de chaque côté dans le coffre. (découpez le joint noir au dos de la coulisse sur la hauteur du coffre)
  11. Mettez votre store extérieur debout et repérez les emplacements des pattes de fixation au mur.
  12. Percez le mur, fixez les pattes au mur, puis à la coulisse. Le BSO est donc debout, fixé au mur
  13. Finaliser le raccordement électrique
  14. Si vous avez moteur somfy radio, faites la procédure de réinitialisation complète du moteur (dernière procédure) pour appairer ensuite la télécommande.

Bien choisir son BSO

Pour être accompagné gratuitement dans le choix de votre installation,
notre équipe est à votre côté.

Complétez votre demande en quelques clics et sous 24 heures maximum,
nous vous revenons vers vous.

Je souhaite être recontacté

Notice

Détails des options

moteur GEIGER
Motorisation
Filaire GEIGER + interrupteur Smoove Uno WT 5P

Référence produit : 229025 -

Le moteur Geiger est un moteur filaire de grande qualité aux fins de courses mécaniques.

Il est livré avec l'interrupteur Smoove Uno WT 5P qui permet de faire monter et descendre le BSO.

En appuyant sur la touche du bas, le BSO descend les lames fermées à la verticale jusqu'en bas. En appuyant sur la touche du haut, le BSO remonte les lames à l'horizontal jusqu'en haut.

En faisant des petits appuis sur les boutons vous orientez les lames comme vous voulez, à n'importe quelle hauteur que vous voulez.



Le moteur Geiger est un moteur filaire de grande qualité aux fins de courses mécaniques.

Notice Geiger (télécharger)

Notice Smoove Uno WT (télécharger)

Télécommande Situo 1 Variation IO pure II
Motorisation
Radio IO + télécommande Situo VAR Pure II

Moteur radio IO SOMFY avec télécommande Situo 1 IO Pure

Démarrage rapide - Notice moteur Somfy IO J4 (télécharger)

Notice moteur Somfy IO J4 (télécharger)

Notice Situo var Pure II (télécharger)

Kit vent geiger
Motorisation
Filaire GEIGER + interrupteur Smoove Uno IB+ anémomètre Soliris Sensor WT

Interrupteur Smoove IB+ vendu avec le capteur de vent et de luminoisté Somfy fillaire Soliris Sensor IB

Notice moteur Geiger (télécharger)

Notice Smoove Uno IB+ (télécharger)

Eolis WireFree Somfy
Capteurs et télécommandes supplémentaires
Capteur de vent Eolis WireFree IO- à deux sens pour façade (sur batterie)

L'Eolis WireFree Io est un anémomètre (capteur de vent tout simplement). Grâce à lui, sécuriser vos brises soleil en les remontant automatiquement quand la vitesse du vent dépasse une certaine vitesse.

Brise Soleil Orientable autoportant en applique, Type de caisson et coulisse: Cube avec coulisses carrées
Type de caisson et coulisse
Cube avec coulisses carrées

Brise Soleil Orientable autoportant en applique, Type de caisson et coulisse: Ovale avec coulisses carrées
Type de caisson et coulisse
Ovale avec coulisses carrées

Brise Soleil Orientable autoportant en applique, Type de caisson et coulisse: Ovale avec coulisses rondes
Type de caisson et coulisse
Ovale avec coulisses rondes

Brise Soleil Orientable autoportant en applique, Emplacement des coulisses: À l'intérieur du caisson
Emplacement des coulisses
À l'intérieur du caisson

La coulisse est fixée dans le caisson (photo principale du début de la description)
La largeur du caisson aluminium sera égale à la largeur de commande.



Nouveauté !
Pour les bso qui ne dépassent pas 3000 mm de haut et 2500 mm de large le montage autoportant se simplifie.

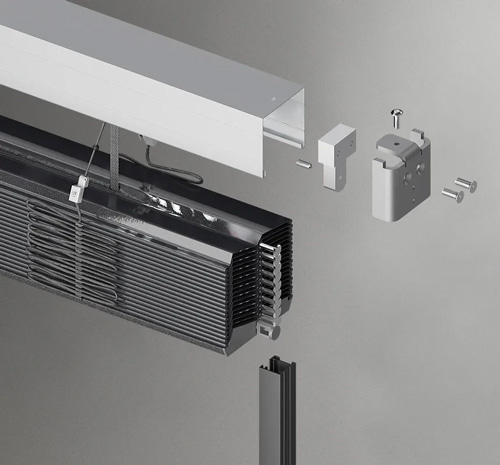

Nouveau support de montage autoportant

Brise Soleil Orientable autoportant en applique, Emplacement des coulisses: À l'extérieur du caisson
Emplacement des coulisses
À l'extérieur du caisson

La coulisse est fixée à l'extérieur, sur la joue du caisson. (voir les photos du montage tout en bas de la description)
La largeur du caisson aluminium sera égale à la largeur de commande moins 2 x 40 mm donc moins 80 mm.

Support de guide autoportant (si inférieur à 3 m)
Support de coulisse
Support de guide autoportant (si inférieur à 3 m)

Support de guide rond  (si supérieur à 3 m)
Support de coulisse
Support de guide rond (si supérieur à 3 m)

Support de guide rectangulaire 50 - 70 mm
Support de coulisse
Support de guide rectangulaire 50 - 70 mm

dimensions

Le support doit être monté à 10 cm sous le bord inférieur de l'ouverture / du coffre dans lequel le système est installé.

Un support réglable en trois intervales :
- 50 à 70 mm



Un nombre de paires en fonction de la hauteur :
- entre 0 et 1600 mm = 2 paires soit 4 supports
- entre 1601 et 2200 mm = 3 paires soit 6 supports
- entre 2201 et 3000 mm = 4 paires soit 8 supports

Support de guide rectangulaire 100 - 150 mm
Support de coulisse
Support de guide rectangulaire 70 - 100 mm

dimensions

Le support doit être monté à 10 cm sous le bord inférieur de l'ouverture / du coffre dans lequel le système est installé.

Un support réglable en trois intervales :
- 70 à 100 mm



Un nombre de paires en fonction de la hauteur :
- entre 0 et 1600 mm = 2 paires soit 4 supports
- entre 1601 et 2200 mm = 3 paires soit 6 supports
- entre 2201 et 3000 mm = 4 paires soit 8 supports

Brise Soleil Orientable autoportant en applique, Support de coulisse: Support de guide rectangulaire 100 - 150 mm
Support de coulisse
Support de guide rectangulaire 100 - 150 mm

dimensions

Le support doit être monté à 10 cm sous le bord inférieur de l'ouverture / du coffre dans lequel le système est installé.

Un support réglable en trois intervales :
- 100 à 150 mm (attention ne pas dépasser les 150 mm de la longueur lors du blocage du support !)



Un nombre de paires en fonction de la hauteur :
- entre 0 et 1600 mm = 2 paires soit 4 supports
- entre 1601 et 2200 mm = 3 paires soit 6 supports
- entre 2201 et 3000 mm = 4 paires soit 8 supports

Caractéristiques
Fabricant
Partenaire Lacentrale-eco
Origine
Europe
Résistance au vent
  • Classe 1 - 30 km / h ,
  • Classe 2 - 40 km / h ,
  • Classe 3 - 45 km / h ,
  • Classe 4 - 60 km / h
Garantie
  • Garantie 2 ans : moteur
Largeur maximum (L)
4500
Hauteur maximum (H)
5000
Motorisation (volet)
  • Moteur filaire GIEGER ,
  • Radio SOMFY IO
Stores et BSO
Fixation
  • Fixé
Pose
En façade
Type de Tôle
BSO dans caisson alu pour une pose en façade
Type de lame
  • Z90
Trouver un produit similaire
Avis
4.6 sur 5
Avis clients
Etoiles
64%
Etoiles
30%
Etoiles
3%
Etoiles
3%
Etoiles
0%
Anonymes
Avantages
livraison de BSO sur mesures pour des dimensions particulières , grand choix de couleurs possible.
Commenter
livraison et emballage parfaitement réalisé, le produits est conforme à la demande , même si le montage des BSO n'a pas posé de problème , mériterais un petit tutos
alain
Avantages
produit costaud correspondant a la commande
Inconvénients
mise en pose pas simple, notice pas trés lisible et pas trés élaborée, il faut etre deux personnes pour la pose du moteur et rideau
Commenter
une amélioration au niveau des notices serait la bienvenue
Anonymes
Avantages
Qualité du Conseil et accompagnement.
Commenter
Bravo pour les produits et votre écoute
Anonymes
Avantages
Prix attractif, livraison à domicile.
Inconvénients
Être sur des cotes, autonomie.
Vous devriez mettre les instructions de montage sur une page à part sur le site internet pour simplifier les choses.
Commenter
Contents dans l ensemble
Réponse du vendeur
Merci pour votre avis complet. nous allons voir comment simplifier la page en tenant compte de votre remarque
Gael Ducos
Achat vérifié
Avantages
Qualité
Facilité de la pose
Commenter

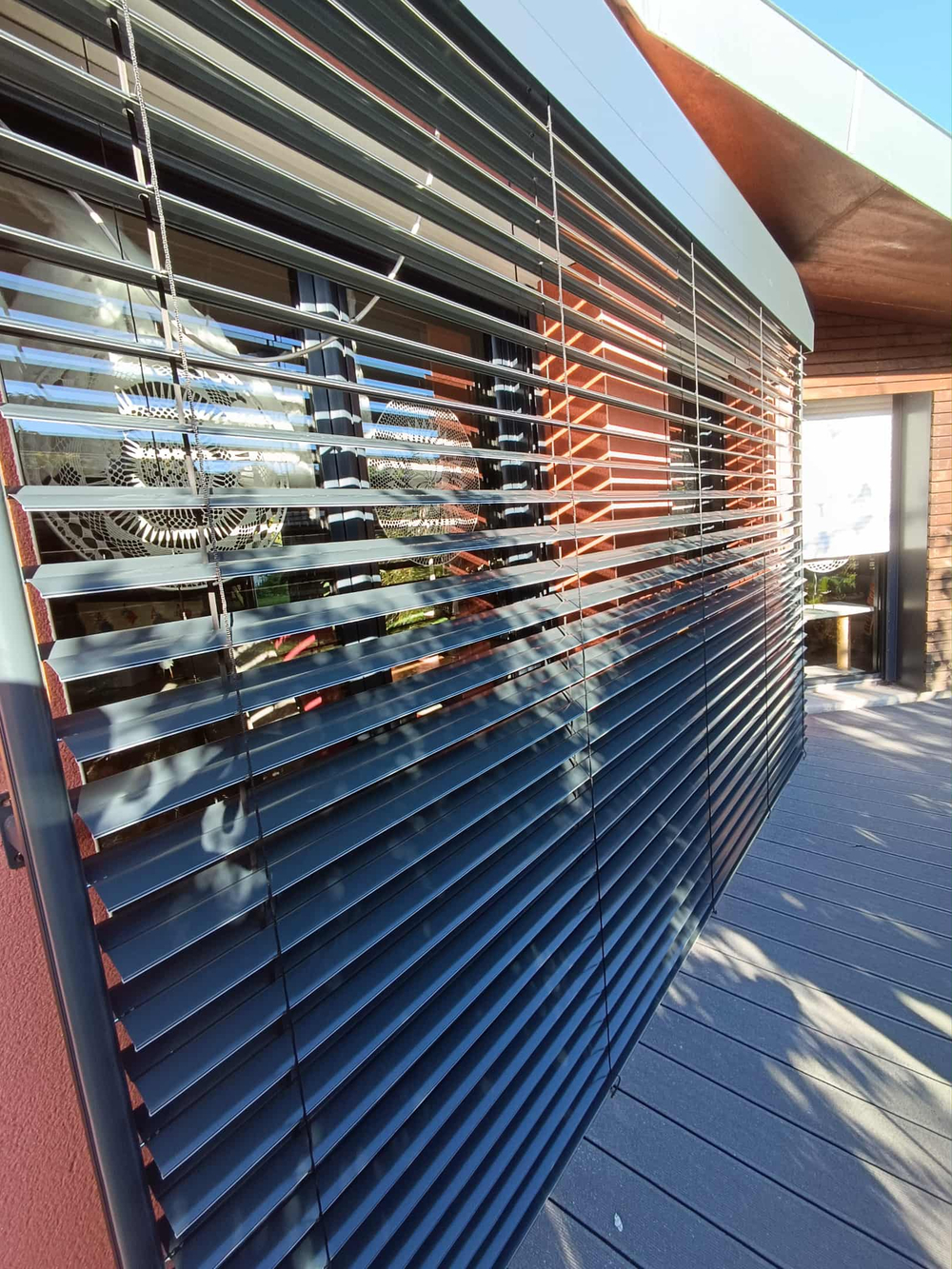

BSO d'excellente qualité et pose facile grâce au système de fixation très bien conçu.
Richard Dieu
Commenter
Tres bon produit facile à installer
Jean-Pierre Baranger
Commenter
Le produit BSO est juste parfait ! Les cotes bien respectées
La communication avec La centrale est parfaite , on a facilement un interlocuteur au téléphone pour les détails de livraison.
l'installation est assez simple pour un bricoleur .
La notice de montage pourrait être plus explicite et l'emballage des produits plus solide pour une 5eme étoile.
J'ai installé des interrupteurs connectés ce qui me donne des BSO manœuvrable à souhaits.
Jf Huzen
Commenter
Bon produit. Delais de livraison un peu long. Un contact téléphonique est nécessaire pour une première installation. Une fois installé, il marche.

---> Merci pour votre retour. Effectivement avec une usine qui ferme 3 semaines à Noel, ça rallonge fortement le délai. Au plaisir.
Pierre M***
Commenter

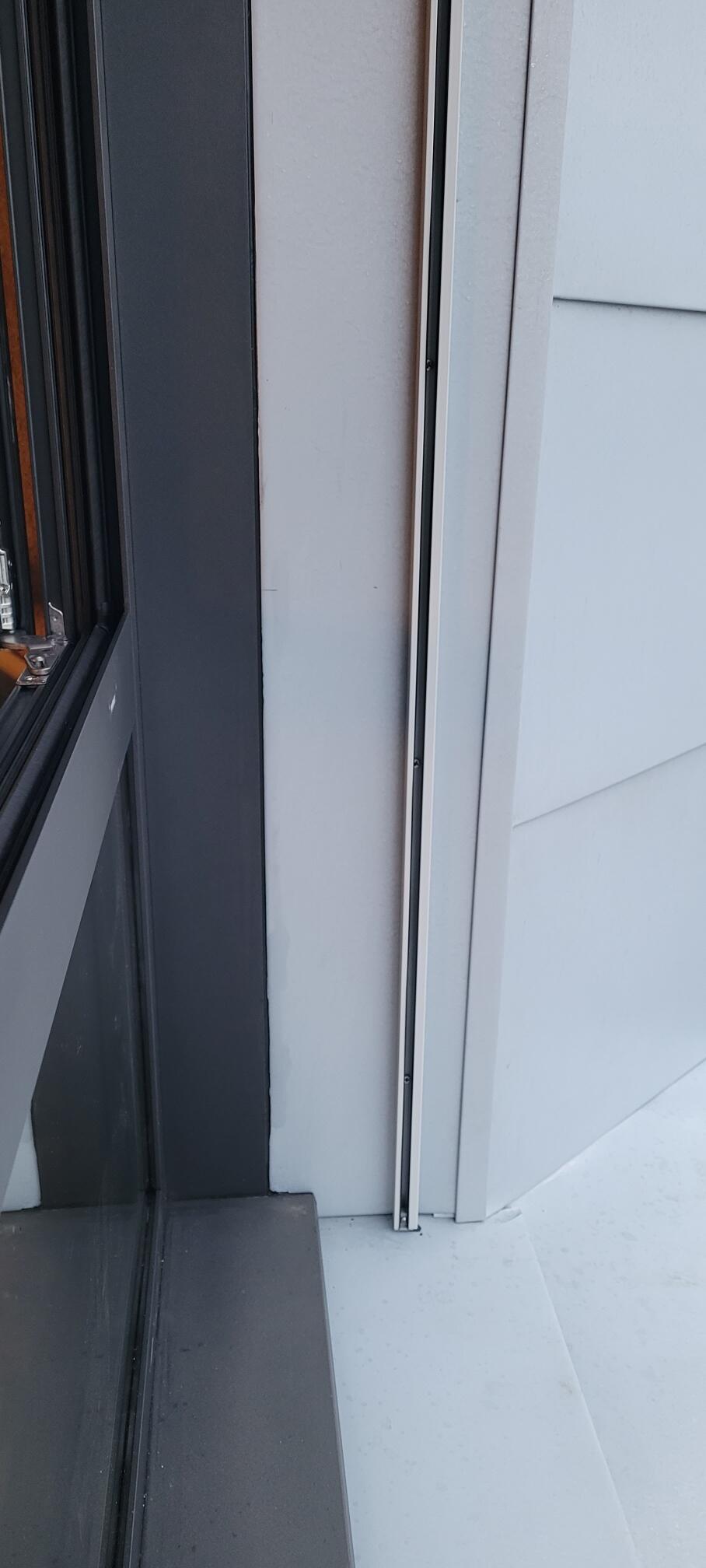

Ci-joint quelques photos de la ré-hausse du coffre de mon volet roulant: j'ai remonté sa face inférieur avec un tasseau de 60 (photos avant-après)
Le vide de maçonnerie dépassait un peu de part et d'autre de la fenêtre: j'en ai profité pour y glisser le rail du BSO afin de décaler la manivelle pour qu'elle ne gêne pas l'ouverture de la fenêtre. Ensuite, il suffit de percer le tasseau et la plaque de fermeture du caisson dans l'axe...
A noter que le mécanisme d'ouverture manuel dépasse un peu du rail du BSO: la hauteur de 60 est un minimum pour pourvoir le glisser; j'ai eu de la chance !.
Cordialement,
Pierre M***
Commenter
Mon store est bien installé et bien horizontal. j'ai plutôt joué sur la longueur des fils d'orientation des lames pour redresser. Il rentre parfaitement entre ma fenêtre et mon volet roulant; j'espère que cela m'épargnera de recevoir une lettre de mon syndic...

Le montage s'est globalement bien passé et le plus compliqué était finalement de remonter un peu le bas du caisson de mon volet roulant pour limiter l'emprise sur la fenêtre: je suis très content du résultat. A noter que j'ai dû quand même re-régler la butée haute qui donnait une hauteur de paquet un peu trop importante
Un petit reproche concernant la longueur de la tige de manoeuvre manuelle qui est un peu courte pour une fenêtre. Ca va pour moi, je suis grand.

----> Merci pour ces photos et votre retour. C'est la première fois qu'un client intègre son store derrière un volet roulant ! Donc bravo pour cette intégration réussie dans votre coffre. Sachez que les butées sont toujours à régler. Pour le réglage des cordons c'est parfait si vous avez pu les ajuster. Pour la tige, elle fait toujours les 2/3 de la hauteur totale du BSO, donc effectivement ça peut être un peu court avec une allège à 1000mm comme vous.
Question

Vous avez une question ?





519€94
Prix (HT) = 433€28

5 semaines
