Description
La pergola bioclimatique adossée est la solution idéale pour protéger votre terrasse en limitant l'emprise au sol : avec seulement deux poteaux, elle vous laisse le maximum de possibilité pour profiter de votre extérieur.
Elle s'appuie directement sur votre façade, ce qui permet de limiter les travaux. Cela permet de réduire le prix de votre pergola.
Cette pergola embellira votre extérieur et mettra en valeur votre terrasse comme votre habitation, pour lui conférer une allure des plus contemporaines.
Retrouvez l'ensemble de nos pergolas pour les autres types de montages (pergola autoportée, kit lame orientable, etc)
Pergola adossée en aluminium : créez votre pergola sur-mesure
Caractéristiques de la pergola bioclimatique adossée
- Construction aluminium extrudé et des composants en acier inoxydable
- Lames orientables et motorisées
- Système de drainage de l'eau
- Dimensions maximales d'un module: largeur 4 m, projection 7 m
- Dimensions minimales d'un module: largeur 1.2 m, projection 1.2 m
Une protection solaire pour profitez de votre extérieur
- Système pare-soleil et pare-pluie
- Utilisation de capteur météorologique possible
- Couleur de construction standard en Blanc (RAL 9016MAT) en anthracite pailleté structuré (FSM 71319)
- Laquage de la construction ainsi que de la toiture possible avec toutes les couleurs RAL (en option)

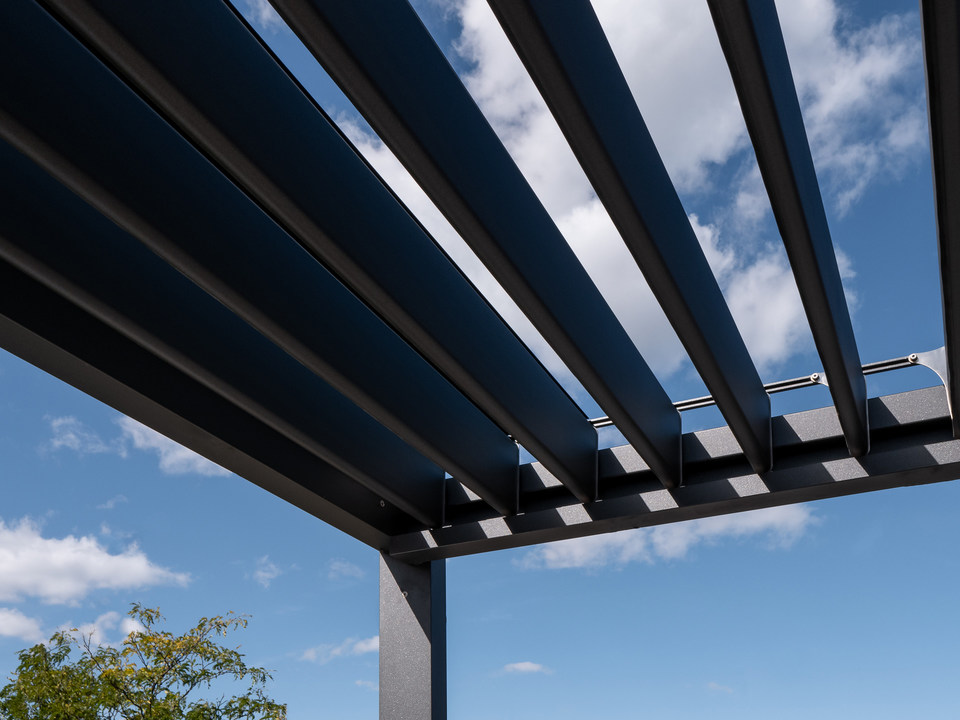

- Toiture faite en lames avec une possibilité de varier l'angle d'inclinaison, de 0 à 90°
- Fixation au mur et nombre de poteaux modulable
Pilotez facilement vos lames, sans effort
- Motorisation électrique Elero
- Orientation facile avec votre télécommande sans fil
- Mouvement de 0 à 90°
- Moteur invisible de profil grâce à l'ajout d'un section de poutre de 150mm sur le côté
- Degré de protection de l'enveloppe IP 65: totalement protégé contre les poussières + Protégé contre les jets d'eau de toutes directions à la lance (buse de 6,3 mm, distance 2,5 à 3 m, débit 12,5 l/min ±5 %)
Quelle est la motorisation ELERO ?
Le moteur livré est un moteur filaire ELERO sur lequel nous venons mettre un adapateur RTS slim pour le transformer en moteur radio. ELERO est un fabricant allemand de moteur. La société a été créée en 1964.
Le Picolo XL-P est un moteur électrique linéaire mince et élégant qui tient compte non seulement de l'angle technique et fonctionnel mais aussi des aspects esthétiques.
Il est particulièrement résistant aux intempéries grâce à son boîtier en acier inoxydable.
Le Picolo XL dispose également d'un entraînement 230V AC qui permet une vitesse constante avec des charges fluctuantes.
Il est donc possible de réaliser des avantages dans la construction de façades. Les interrupteurs de fin de course facilement réglables permettent une adaptation individuelle aux spécificités de votre maison.
Coupe de la gouttière pour récupérer l'eau de pluie de la pergola
La gouttière doit être placée de chaque côté au bout des lames. Vous pouvez sinon incliner votre système pour ne mettre qu'une seule gouttière.
Il faudrait normalement une pente de 1%, soit 1cm tous les mètres, pour que l'eau s'écoule.
Cependant si votre pergola fait 6m de long, cela ferait 6cm d'écart entre un côté et l'autre, ce qui serait pas très joli.
Nous vous conseillons donc de décaler de 1 ou 2cm entre l'avant et l'arrière pour que cette pente ne soit pas perceptible à l'oeil vu d'en dessous.
Compte tenu de la quantité d'eau importante qui sera récupérée, elle s'écoulera de toute façon même avec cette faible pente.
Quelle est la résistance au vent de cette pergola ?
Cette pergola est dans da classe de résistance au vent 6 (400 Pa ~ 41 kg/m2).
Possilbilité de livraison en Suisse et en Belgique
Nous pouvons vous livrer votre pergola bioclimatique en Belgique ou en Suisse.
Pensez simplement à indiquer le bon pays de livraison lors du passage de la commande. Pour la Belgique, le transport est toujours gratuit. Seule la TVA va changer pour la Belgique (passage à 21%).
1. Vue d'ensemble d'une pergola autoportée :
2. Comment fonctionne la rotation des lames ?

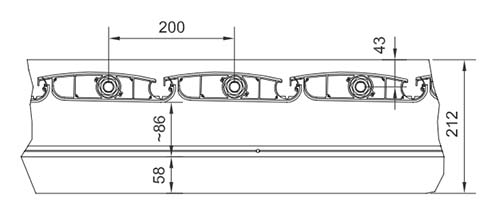

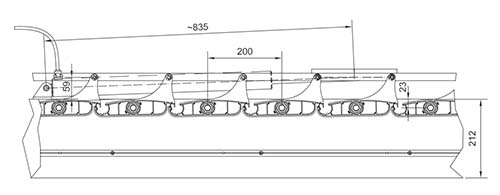

a. Lames fermées
Côté de l'entraînement
Côté de palier
b. Lames avec la hauteur maximale de l'entraînement du moteur
Côté de l'entraînement
Côté de palier

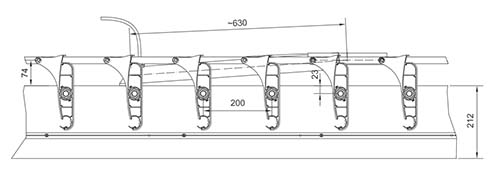

c. Lames ouvertes
Côté de l'entraînement
Côté de palier
d. Mécanisme de rotation des lames
Côté de l'entraînement
3. Comment monter une pergola adossée ?
Type de fixation
Fixation murale longitudinale
Fixation murale transversale
Support mural ancien modèle
Type Long
Type court
Support mural universel
Type de montage
1. Avec distance
Montage possible universel
Montage impossible universel
2. Sans distance
Montage possible universel
Montage impossible universel
4. Comment fixer le moteur ?
Unité d'entraînement, plage de rotation des lames
Signification :
1 - moteur linéaire Elero puissance 1200N
2 - support du moteur
3 - support du guidage
4 - tige
5 - brin 8 x 20 mm
6 - embout de la lame (propulsif)
Unité d'entraînement des lames
Signification :
1 - moteur linéaire Elero puissance 1200N
2 - support du moteur
3 - support du guidage
4 - tige
5 - brin 8 x 20 mm
6 - embout de la lame (propulsif)
7- barre de masquage
|
|
|
|
Support du moteur pour pergola simple |
Support du moteur pour pergola avec cache moteur |
|
|
|
|
Fixation du moteur pour pergola simple |
Fixation du moteur pour pergola avec cache moteur |
5. Comment fonctionne la gouttière ?
Désignation des détails du drainage de l'eau :
1. Écoulement par la gouttière de la lame
2. Écoulement des lames à la gouttière commune
3A. Lame de matage arrière
3B. Lame de matage avant
4. Gouttières supplémentaires latérales (en cas de la la dérivation de l'eau à côté ou dans la version murale)
5. Trop-pleins entre les gouttières (longitudinale et transversale)
6. Dérivation de la gouttière commune aux barres et profil du poteau
7. Dérivation du poteau
Deux poteaux avec la dérivation de l'eau sont exigés.
Détail 1
Écoulement avec la gouttière des lames
(pente longitudinale stable de 20 mm)
Diamètre de la gouttière 36 mm
Détail 2
Écoulement avec la gouttière commune
(pente transversale, sans pente longitudinale)
Coupe interne 87 x 48 mm
Détail 3a
Écoulement de la lame arrière à la lame de matage arrière (gouttière pliée).
La gouttière sans pente. L'écoulement des fins de la gouttière à la gouttière commune.
REMARQUE : La gouttière liée de deux segments avec le plot au milieu.
Détail 3b
Écoulement de la lame avant à la lame de matage avant (gouttière pliée) la gouttière sans pente.
L'écoulement des fins de la gouttière à la gouttière commune.
Dans le cas de dérivation sur les côtés, la gouttière commune est au-dessous (transversale).
REMARQUE : La gouttière liée de deux segments avec le plot au milieu
Détail 4
Gouttière transversale (à une pente transversale, pas de pente détestable).
Coupe interne 87 x 47 mm.
La gouttière est connectée la barre longitudinale avec les trop-pleins
ovales latéraux avec la dérivation angulaire - coupe interne mm.
Détail 5
Trou de trop-plein en forme de haricot 144 x 483
Profil de la dérivation droit (dans la barre) 34 x 44 mm
6. Coupe des pièces :
Coupe de la barre (85x212)
Materiel : EN AW6060 T66
Caracteristiques statiques :
Masse 6,48 kg/m
Surface = 24,01 cm2
J1 = 291,31 cm4
J2 = 1216,58 cm4
Coupe du poteau (85x150)
Materiel : EN AW6060 T66
Caracteristiques statiques :
Masse 4,83 kg/m
Surface = 17,89 cm2
J1 = 215,9 cm4
J2 = 564,44 cm4
Pieds sans dérivation
Pieds avec la dérivation
Pieds en tôle d'aluminium EN AW-5754 d'épaisseur 8 mm laqués en poudre.
Coupe de la gouttière
(91.6x75)
Matériel : EN AW6060 T66
Masse 2,08 kg/m
Coupe de la lame complémentaire avant
Matériel : tôle EN AW5754
Masse 0,24 kg/m
Coupe de la lame complémentaire arrière
Matériel : tôle EN AW5754
Masse 0,27 kg/m
Coupe transversale simple
Coupe transversale pour pergola avec cache moteur
Détail de fixation de barre de masquage
Coupe longitudinale
7. Où se situe l'éclairage LED ?
Signification :
1 - Bandeau LED avec une plinthe à côté de la gouttière
2 - Bandeau LED avec une plinthe à côté de la barre
3 - Embout avec rainure fraisée
4 - Contrôleur de l'éclairage
5 - Alimentation 24 V avec le cintre
REMARQUE :
Si le circuit total LED > 12 m l'alimentation doit être partagée en 2 sections.
(au point de sortie du câble )
a. Détail de l'alimentation des bandeaux LED
b. Localisation de l'alimenteur LED
Barre longitudinale
Barre transversale
Questions fréquentes
Quel est le prix de cette pergola ?
Pour connaitre le tarif, c'est très simple. Remplissez les différents éléments (longueur, largeur, éclairage LED et autres options) pour obtenir votre devis personnalisé.
La livraison est offerte en France.
Combien de couleurs sont disponibles pour les lames ?
Au total, 26 RAL sont disponibles sans supplément, avec les couleurs classiques comme l'anthracite ou le blanc. Si ce panel de coloris ne suffisait pas, il est possible de sélectionner une couleur personnalisée (supplément de prix à prévoir).
Quel est le délai de fabrication ?
Prévoyez 6 à 8 semaines pour la production puis environ 1 semaine pour expédier les produits à votre domicile.
Est-il possible de livrer en Europe ?
Nous pouvons vous livrer votre pergola bioclimatique dans de nombreux pays d'Europe, mais également en Suisse.
Pour savoir si on peut vous livrer, vous consultez la liste des pays disponibles en mettant le produit dans le panier puis en sélectionnant l'option « Calculer le coût d'expédition ». Pensez simplement à indiquer le bon pays de livraison lors du passage de la commande.
Orientation des lames de pergola
Détails des options
Type de pose
Côté de la profondeur (Longitudinale)
La pergola est fixée du côté de la profondeur.

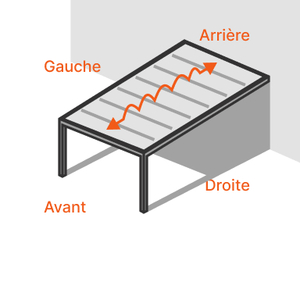

Type de pose
Côté de la largeur (Transversale)
La pergola est fixée du côté de la largeur.
![Pergola bioclimatique adossée - Sur-Mesure, Type de support de fixation: Universel [125x85]](https://lacentrale-eco.com/images/thumbnails/300/300/variant_image/25/support_universel_pergola1.jpg "Pergola bioclimatique adossée - Sur-Mesure, Type de support de fixation: Universel [125x85]")
Type de support de fixation
Universel [125x85]
Le support universel peut être fixé pour une pose contre le mur ou avec un écart de 40,5 mm en fonction du côté du support fixé au mur.
Côté long fixé au mur = Pergola collée au mur
Une seule possibilité de fixation est alors envisageable : pergola sous le support de fixation.
Côté court fixé au mur = Pergola à 40.5 mm du mur
Deux possibilités de fixation sont alors envisageables mais toujours avec la partie la plus longue vers le bas.
Détail de la pièce :
Motorisation des lames
Moteur Elero avec récepteur radio Somfy RTS SLIM + Telis 1 RTS Pure
Moteur Elero avec commande Situo 1 RTS pure de chez Somfy
Motorisation des lames
Moteur filaire Elero + récepteur radio IO S SLIM + télécommande Situo 5 Pure
Moteur Elero Picolo XL 230V + récepteur radio SLIM IO + Télécommande radio Situo 5 IO
Motorisation des lames
Moteur filaire Elero avec récepteur IO + télécommande IO + Capteur de pluie IO Ondeis
Moteur Elero avec commande Situo 1 IO pure et Capteur de pluie Ondeis de chez Somfy
Ouverture des lames
Dans le sens des aiguilles d'une montre vue gauche de la pergola
La rotation des lames se fera dans le sens des aiguilles d'une montre lorsque l'on se place à l'extérieur de la pergola, et que l'on regarde le côté gauche.
Donc si la façade de votre batiment se situe vers l'arrière, vos lames s'ouvrent de l'arrière vers l'avant.
Avec les lames à 45°, les rayons du soleil seront bloqués par les lames.
Cette orientation est idéale pour les pergolas situées dans les régions au sud de Lyon, où les apports solaires l'hiver ne sont pas forcément nécessaires pour réchauffer votre pièce principale.
Ouverture des lames
Dans le sens inverse des aiguilles d'une montre vue gauche de la pergola
La rotation des lames se fera dans le sens inverse des aiguilles d'une montre lorsque l'on se place à l'extérieur de la pergola, et que l'on regarde le côté gauche.
Donc si la façade de votre bâtiment se situe à l'arrière, vos lames s'ouvrent de l'avant vers l'arrière.
Avec les lames à 45°, les rayons du soleil pourront passer au travers en mi-saison et ainsi rentrer dans votre logement si votre pergola est plein sud, et si vos lames sont parralèles à la façade.
Cette orientation est idéale pour les pergolas situées dans les régions au nord de Lyon, où les apports solaires l'hiver sont nécessaires/souhaités pour réchauffer votre pièce principale.
Cache du moteur
Moteur apparent
Une poutre standard mesure 212 mm de haut pour 85 mm d'épaisseur, et ne cache pas le moteur qui se pose dessus.
Cache du moteur
Moteur Caché
Ajout de la poutre supérieur de 150mm au desus de la structure normale pour cacher le moteur.
Éclairage led pergola bioclimatique
Ruban LED périphérique
Prix unique
REMARQUE :
Si le circuit total LED > 12 m l'alimentation doit être partagée en 2 sections.
(au point de sortie du câble )
Barre longitudinale
Barre transversale
a. Détail de l'alimentation des bandeaux LED
b. Localisation de l'alimenteur LED
Éclairage led pergola bioclimatique
Spot LED dans lames
Entre 1400 et 2500 mm de large :
- 4 spots entre 1400 et 3400 mm de projection
- 6 spots entre 3600 et 5200 mm de projection
- 8 spots entre 5400 et 7000 mm de projection
Entre 2750 et 5000 mm de large :
- 6 spots entre 1400 et 3400 mm de projection
- 9 spots entre 3600 et 5200 mm de projection
- 12 spots entre 5400 et 7000 mm de projection
