048-BSO-Z90-encastre-ST

Brise Soleil Orientable encastré

A partir de:
328€67
469€52
Prix (HT) = 273€89

5 semaines

brise soleil à encastrer
Encastré
✓ Selected
volet roulant bso somfy
Sous linteau avec une tôle
Sélectionner
BSO autopoté en façade
En façade
Sélectionner
BSO Carre de biais
Monobloc sous linteau ou en façade
Sélectionner
BSO rond et carré vue de face
Monobloc avec moustiquaire sous linteau ou en façade
Sélectionner

Validation, suivi et assistance
Livraison gratuite en France à partir de 2400€ ttc
Paiement en 4x sans frais avec Paypal
Mode de livraison
  • Livré sans tôle de fermeture
  • Pose facile et économique
  • A encastrer dans un caisson de maçonnerie, un lambrequin ou dans une isolation par l'extérieur
Voir la description complète
FabricantPartenaire Lacentrale-eco OrigineEurope Type de TôleBSO sans une tôle de fermeture Type de lameZ90 Largeur maximum (L)4500 Hauteur maximum (H)4500
  • Revenir en haut
  • Description
  • Notice
  • Vidéo
  • Détails des options
  • Caractéristiques
  • Avis clients

Le brise-soleil qui s'intègre parfaitement à votre façade

brise soleil orientable encastré



Brise-soleil orientable destiné à être encastré dans un caisson de maçonnerie, un caisson menuisé, un lambrequin ou dans une isolation par l'extérieur.

Ce modèle est livré sans tôle de fermeture.



C'est le modèle le plus simple de la gamme qui est livré avec une équerre pour une fixation murale ou dans le linteau directement. Il bénéficie d'un excellent rapport qualité prix pour un bso.

Très simple de pose et très économique. Brise-Soleil Orientable (BSO) avec motorisation filaire ou radio Somfy RTS compatible avec système domotique.

600 mm < Largeur < 4 500 mm

500 mm < Hauteur < 4 500 mm

Brise-soleils intégrés à la façade du bâtiment

Appelé aussi store vénitien, le brise-soleil oriente ses lames de 90 mm pour arrêter le rayonnement du soleil l'été tout en conservant une luminosité adéquate

Avec un BSO encastrable, vous évitez la surchauffe d'été tout en gardant une lumière naturelle et douce dans votre intérieur.
Le brise-soleil orientable est la parfaite protection solaire extérieure qui réunit design et esthétisme.

Faites des économies d'énergie en évitant de passer par une climatisation énergivore. Votre brise-soleil vous permet de maitriser les rayons du soleil !

Le bso intégré, robuste et design

Lame BSO Z90 avec joint insonorisant

  • Les lamelles sont réalisées en aluminium profilé d'une épaisseur de 0,42 mm et d'une largeur de 92,5 mm. Possibilité de fermer quasi complètement les stores contrairement aux stores dotés de lamelles de forme traditionnelle. Les lamelles sont équipées d'un joint insonorisant pour réduire le bruit lorsqu'elles sont complètement fermées.
  • Lames recouvertes d'un revêtement laqué garantissant la résistance aux intempéries.
  • Lames maintenues par le Système Hagofix ®- fibres polyester doublement renforcées avec de l'aramide (utilisées notamment dans la fabrication de gilets pare-balles) utilisés pour les rubans textiles qui supportent les lamelles. Ces matériaux sont très résistants à l'étirage et aux rayures, stabilisés par un procédé thermique et résistent aux rayons UV et aux autres conditions atmosphériques.
  • Le textile est plus résistant que les systèmes de câbles qui se corrodent dans le temps !

La lame de 90 mm vous protège du soleil et sa dernière lame lestée assure le maintien statique de l'ensemble



Profile  lame brise soleil orientable Z90 du brise soleil

Les lames du BSO s'orientent comme vous le souhaitez, à n'importe quelle hauteur

L'installation de stores brise-soleil est une réponse à la Réglementation Thermique 2012 et 2020 et surtout au besoin d'apport solaire gratuit en hiver tout en se protégeant des rayons verticaux du soleil l'été.

Les protections solaires sont fortement conseillées si vous ne possédez pas de "casquettes solaires" au-dessus de vos menuiseries.

Selon l'orientation des lames, le brise-soleil peut laisser passer jusqu'à 90 % de la lumière extérieure.

En position fermée, un store n'est pas un système occultant pour avoir le noir complet dans la pièce. Le BSO proposé ne peut être considéré comme un système de fermeture sécurisée pour une assurance, car il est possible de soulever à la main les lames.

Ce défaut est une qualité car le fonctionnement du store reste simple et durable, sans risque de se bloquer.

Voici la hauteur du paquet et de la tôle de fermeture qui sera livrée, en fonction de la hauteur totale que vous aurez indiquée dans le champ "hauteur":



hauteur store plié BSO

La hauteur que vous indiquez sera la hauteur de fabrication, donc la hauteur totale du store.

coupe d'intégration d'un BSO encastré

Choix des motorisations de BSO

Vous pouvez choisir le moteur filaire GEIGER (marque allemande réputée) qui est livré avec l'interrupteur Uno Smoove de chez Somfy. Avec le moteur filaire, les fins de course sont déjà réglées (possibilité de les réajuster).

Vous pouvez aussi choisir aussi le moteur radio SOMFY RTS ou IO, qui sera livré avec une télécommande Telis 1 MODULIS. La molette centrale de la télécommande est un vrai confort pour faire varier l'orientation des lames du bout du pouce.

Nous conseillons le moteur radio pour les grandes dimensions afin de coupler votre BSO avec un capteur de vent et ainsi faire remonter automatiquement le store en votre absence. Le produit est robuste, mais pour des largeurs de 3 à 4 mètres, il est préférable d'être prudent.

La palette de couleurs répond à toutes vos envies

Voici la palette de couleurs disponibles, à laquelle s'ajoute désormais le RAL 9005 (nouveau noir à la mode qui remplace de plus en plus le gris anthracite RAL 7016). Pour un RAL spécifique, merci de nous consulter, mais la plus-value est importante, donc à éviter.

Voici les deux façons de fixer vos coulisses : directement dans le mur ou déportées avec la fixation sur le dormant de votre fenêtre

fixation coulisses BSO

Le montage sur le cadre de la fenêtre via la patte de liaison doit être utilisé si vous ne pouvez pas percer le mur. Nous sommes toujours disponibles si vous souhaitez des infos sur la pose de ces stores vénitiens.

Fixez simplement le paquet de lames avec les équerres de fixation pour un montage rapide :

Fixez la tôle avec des rivets à cette équerre avant de venir fixer l'équerre et le support élastique dans le linteau directement. Puis, vous venez fixer le rail contenant le moteur dans le support élastique.



Cliquez ici pour regarder la vidéo de fixation du paquet de lames dans l'équerre

Equerre de support du moteur du brise soleil orientiable BSO Z90

Comment poser le brise-soleil dans une isolation thermique par l'extérieur

Pour ce type de pose, vous devez choisir le brise soleil sans tôle de fermeture, car normalement votre BSO sera caché dans l'épaisseur de l'isolant s'il fait au moins 160 mm. Attention, cela va forcément engendrer un pont thermique. Vous pouvez sinon mettre 20 mm d'isolant entre l'équerre et le mur, et prendre un BSO avec une tôle de fermeture.

Pour une pose en façade dans une isolation thermique par l'extérieur, l'équerre qui tient le paquet de lames sera fixée à la façade au-dessus de votre cadre de fenêtre.

  • La hauteur totale de votre brise-soleil orientable à la commande sera égale à la hauteur de votre cadre/tableau/trou de fenêtre fini auxquelles ajoute la "Hauteur du caisson" (voir l'image du dessus).
    Parce que la hauteur totale du BSO à commander est bien égale à la partie apparente + la partie cachée dans l'ITE.
    Dans cette configuration, il vous faudra au minimum une épaisseur d'isolant de 160 mm. (140 mm d'équerre + au minimum 20 mm d'isolant devant sur lequel vous mettrez l'enduit).

  • Avec le "Guide de montage au mur" : La largeur de votre brise-soleil orientable sera égale à largeur de votre tableau fini moins 5 mm.
    Le "Guide de montage au mur" doit-être utilisé, mais attention à bien choisir la cheville adaptée qui recevra la vis.
    Vous devrez poser votre BSO après avoir refait votre enduit.

Comment poser un brise-soleil orientable motorisé pour une baie coulissante de 6 m de large ?

Pour ce type de pose, vous devez choisir le brise soleil sans tôle de fermeture, car normalement votre BSO sera encastré dans un coffre à fond carré.

Généralement, une telle coulissante est en aluminium et sera composée de 3 ou 4 vantaux égaux. Le but est d'éviter d'avoir une coulisse centrale. Voyons déjà comment organiser les BSO sur une telle coulissante :

  • Pour une coulissante (3 rails) de 6 m de large en 3 vantaux, vous allez avoir 3 baies de 2 m. Vous pouvez alors faire :

    • en 2 BSO en juxtaposant un de 4 m et un de 2 m
    • en 3 BSO en juxtaposant trois BSO de 2 m
  • Pour une coulissante (2 rails) de 6 m de large en 4 vantaux de 1,5 m, vous ouvrirez par le milieu.
    Ainsi, nous vous conseillons par conséquent de mettre un BSO de chaque côté de 1,5 m et un grand central de 3 m.
    Ce qui fera trois brises soleil pour votre baie coulissante.

Avec une motorisation radio Somfy, vous aurez une télécommande par brise soleil. Nous vous conseillons de prendre aussi une 4 canaux pour piloter les trois ou quatre stores simultanément. La jonction entre les BSO se fera à l'aide du guide double, maintenu sur un tube d'acier ou un plat, fixé au sol et dans le caisson. Ce tube ou plat peut-être fourni par Lacentrale-eco.

Comptez une centaine d'euros par pièce par tube, peinture et traitement compris. Et ainsi, vous avez une installation de qualité comme nous les réalisons quand nous vendons nos BSO avec de la pose en Rhône-Alpes.

Notice

Détails des options

Manivelle
Motorisation
Sans moteur avec tringle (max 9m²)

Voici le système de tringle qu'il faudra fixer au dos de votre BSO sur l'équerre ou le lambrequin.

Vous pouvez aussi faire passer le carré du treuil au travers de votre fenêtre ou du mur. Dimensions à indiquer après la commande.

BSO avec manivelle décrochable



BSO manuel avec tringle extérieure



BSO manuel avec tringle intérieure vue de dessus

moteur GEIGER
Motorisation
Filaire GEIGER + interrupteur Smoove Uno WT 5P

Référence produit : 229025 -

Le moteur Geiger est un moteur filaire de grande qualité aux fins de courses mécaniques.

Il est livré avec l'interrupteur Smoove Uno WT 5P qui permet de faire monter et descendre le BSO.

En appuyant sur la touche du bas, le BSO descend les lames fermées à la verticale jusqu'en bas. En appuyant sur la touche du haut, le BSO remonte les lames à l'horizontal jusqu'en haut.

En faisant des petits appuis sur les boutons vous orientez les lames comme vous voulez, à n'importe quelle hauteur que vous voulez.



Le moteur Geiger est un moteur filaire de grande qualité aux fins de courses mécaniques.

Notice Geiger (télécharger)

Notice Smoove Uno WT (télécharger)

Télécommande Situo 1 Variation IO pure II
Motorisation
Radio IO + télécommande Situo VAR Pure II

Moteur radio IO SOMFY avec télécommande Situo 1 IO Pure

Démarrage rapide - Notice moteur Somfy IO J4 (télécharger)

Notice moteur Somfy IO J4 (télécharger)

Notice Situo var Pure II (télécharger)

Brise Soleil Orientable encastré, : Radio ELERO SOLAIRE
Motorisation
Radio ELERO SOLAIRE

Ce set est composé de :

  • moteur JA04 Soft DC 4Nm à 8m²
  • récepteur Combio-868 JA DC 10Nm
  • Unité énergétique DC Solar
  • Quickconnect, IP65
  • télécommande SoloTel2 (1 chaine)

Récepteur Radio COMBIO-868 Elero (télécharger)

Télécommande SoloTel2 (EN) (télécharger)

Kit vent geiger
Motorisation
Filaire GEIGER + interrupteur Smoove Uno IB+ anémomètre Soliris Sensor WT

Interrupteur Smoove IB+ vendu avec le capteur de vent et de luminoisté Somfy fillaire Soliris Sensor IB

Notice moteur Geiger (télécharger)

Notice Smoove Uno IB+ (télécharger)

Eolis WireFree Somfy
Capteurs et télécommandes supplémentaires
Capteur de vent Eolis WireFree IO- à deux sens pour façade (sur batterie)

L'Eolis WireFree Io est un anémomètre (capteur de vent tout simplement). Grâce à lui, sécuriser vos brises soleil en les remontant automatiquement quand la vitesse du vent dépasse une certaine vitesse.

Brise Soleil Orientable encastré, : Coulisses 20x20 mm fixées au mur
Support de coulisse
Coulisses 20x20 mm fixées au mur

(X Si L=3,3m, et si 4,6 ALORS = 0)

Brise Soleil Orientable encastré, : Coulisses 20x20 mm fixées déportées de (50-70 mm)
Support de coulisse
Coulisses 20x20 mm fixées déportées de (50-70 mm)

Brise Soleil Orientable encastré, : Coulisses 20x20 mm dans enduit
Support de coulisse
Coulisses 20x20 mm dans enduit

(X Si L=3,3m, et si 4,6 ALORS = 0)

Brise Soleil Orientable encastré, : BSO AUTOPORTÉ avec coulisses (39,1x20 mm)
Support de coulisse
BSO AUTOPORTÉ avec coulisses (39,1x20 mm)

Avec ce type de coulisse, la hauteur de fabrication donnée à l'industriel sera 1,5 cm plus petite que la hauteur sous linteau, car il faut tenir compte de l'encombrement du système dans la hauteur totale de fabrication.

En déduisant ce 1,5 cm à la hauteur totale sous linteau, votre store fera en hauteur hors tout la hauteur totale indiquée - 5 mm.

coulisse autoporté coupe

coulisse autoportée

Caractéristiques
Fabricant
Partenaire Lacentrale-eco
Origine
Europe
Résistance au vent
  • Classe 1 - 30 km / h ,
  • Classe 2 - 40 km / h ,
  • Classe 3 - 45 km / h ,
  • Classe 4 - 60 km / h
Garantie
  • Garantie 2 ans : moteur
Largeur maximum (L)
4500
Hauteur maximum (H)
4500
Motorisation (volet)
  • Moteur filaire GIEGER ,
  • Radio SOMFY IO
Stores et BSO
Fixation
  • Fixé
Pose
Encastré
Type de Tôle
BSO sans une tôle de fermeture
Type de lame
  • Z90
Trouver un produit similaire
Avis
4.6 sur 5
Avis clients
Etoiles
64%
Etoiles
30%
Etoiles
3%
Etoiles
3%
Etoiles
0%
Anonymes
Avantages
livraison de BSO sur mesures pour des dimensions particulières , grand choix de couleurs possible.
Commenter
livraison et emballage parfaitement réalisé, le produits est conforme à la demande , même si le montage des BSO n'a pas posé de problème , mériterais un petit tutos
alain
Avantages
produit costaud correspondant a la commande
Inconvénients
mise en pose pas simple, notice pas trés lisible et pas trés élaborée, il faut etre deux personnes pour la pose du moteur et rideau
Commenter
une amélioration au niveau des notices serait la bienvenue
Anonymes
Avantages
Qualité du Conseil et accompagnement.
Commenter
Bravo pour les produits et votre écoute
Anonymes
Avantages
Prix attractif, livraison à domicile.
Inconvénients
Être sur des cotes, autonomie.
Vous devriez mettre les instructions de montage sur une page à part sur le site internet pour simplifier les choses.
Commenter
Contents dans l ensemble
Réponse du vendeur
Merci pour votre avis complet. nous allons voir comment simplifier la page en tenant compte de votre remarque
Gael Ducos
Achat vérifié
Avantages
Qualité
Facilité de la pose
Commenter
BSO d'excellente qualité et pose facile grâce au système de fixation très bien conçu.
Richard Dieu
Commenter
Tres bon produit facile à installer
Jean-Pierre Baranger
Commenter
Le produit BSO est juste parfait ! Les cotes bien respectées
La communication avec La centrale est parfaite , on a facilement un interlocuteur au téléphone pour les détails de livraison.
l'installation est assez simple pour un bricoleur .
La notice de montage pourrait être plus explicite et l'emballage des produits plus solide pour une 5eme étoile.
J'ai installé des interrupteurs connectés ce qui me donne des BSO manœuvrable à souhaits.
Jf Huzen
Commenter
Bon produit. Delais de livraison un peu long. Un contact téléphonique est nécessaire pour une première installation. Une fois installé, il marche.

---> Merci pour votre retour. Effectivement avec une usine qui ferme 3 semaines à Noel, ça rallonge fortement le délai. Au plaisir.
Pierre M***
Commenter

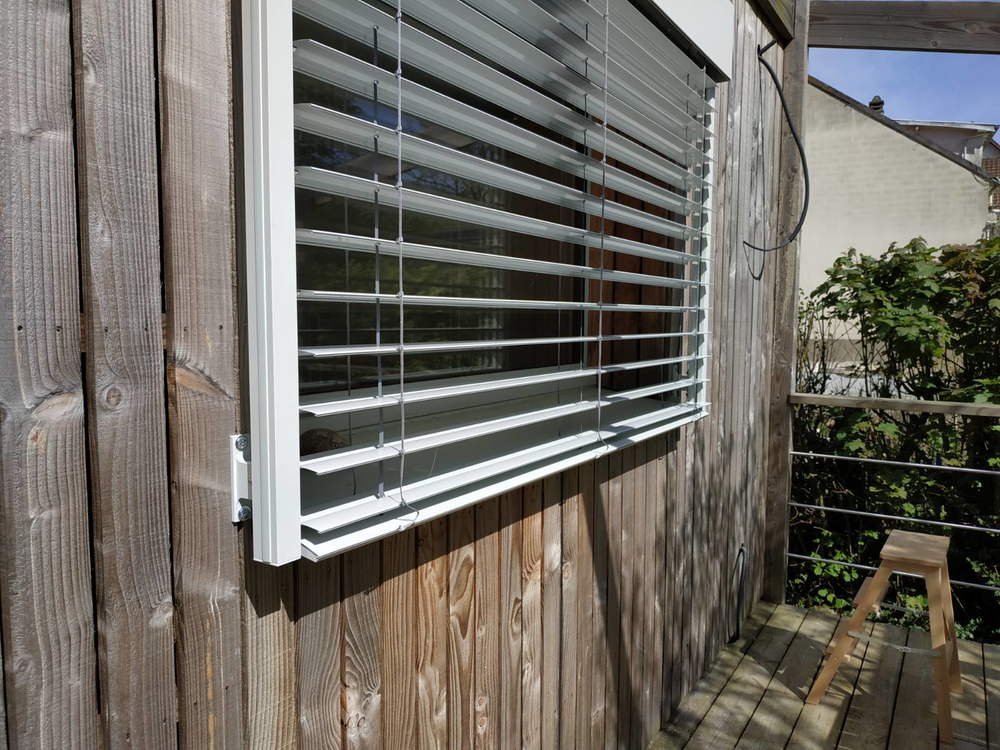

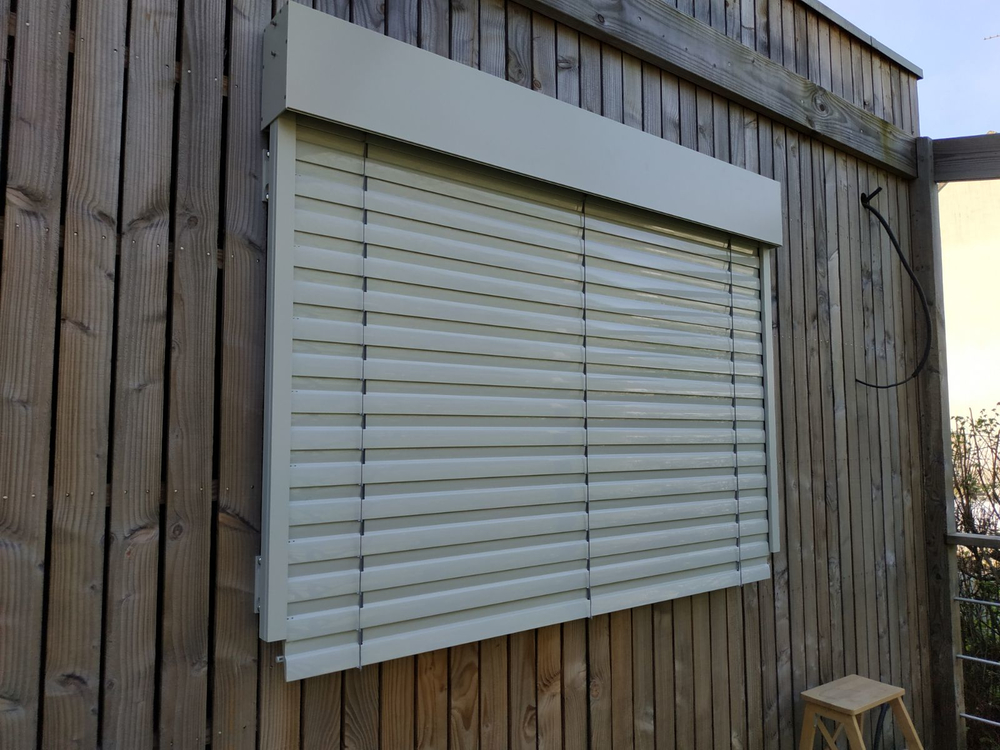

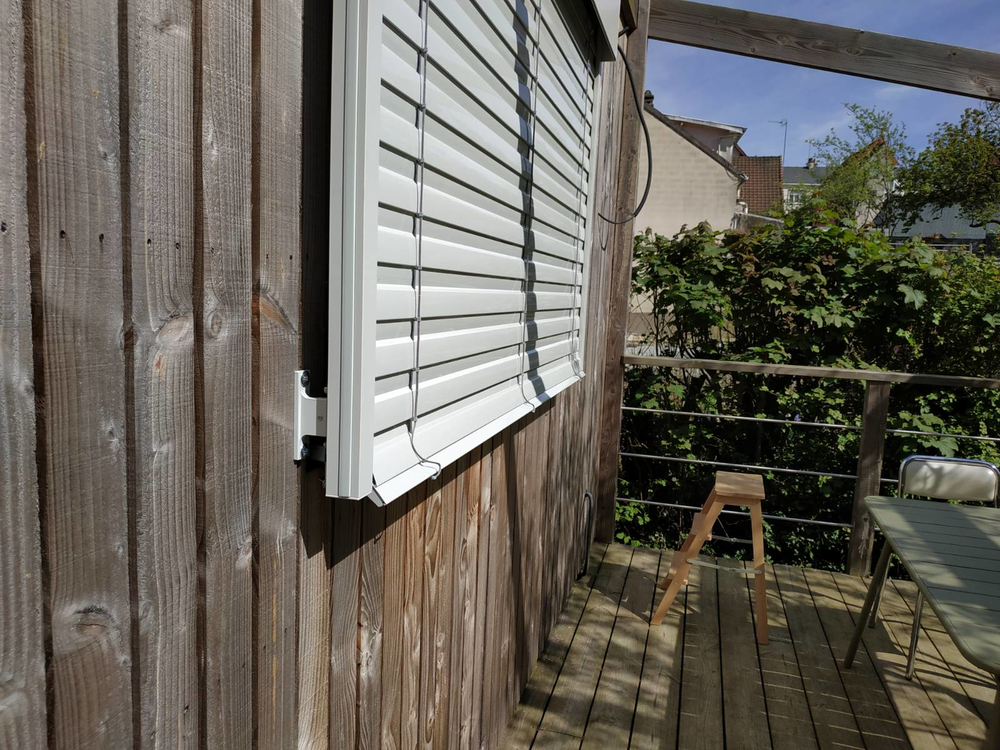

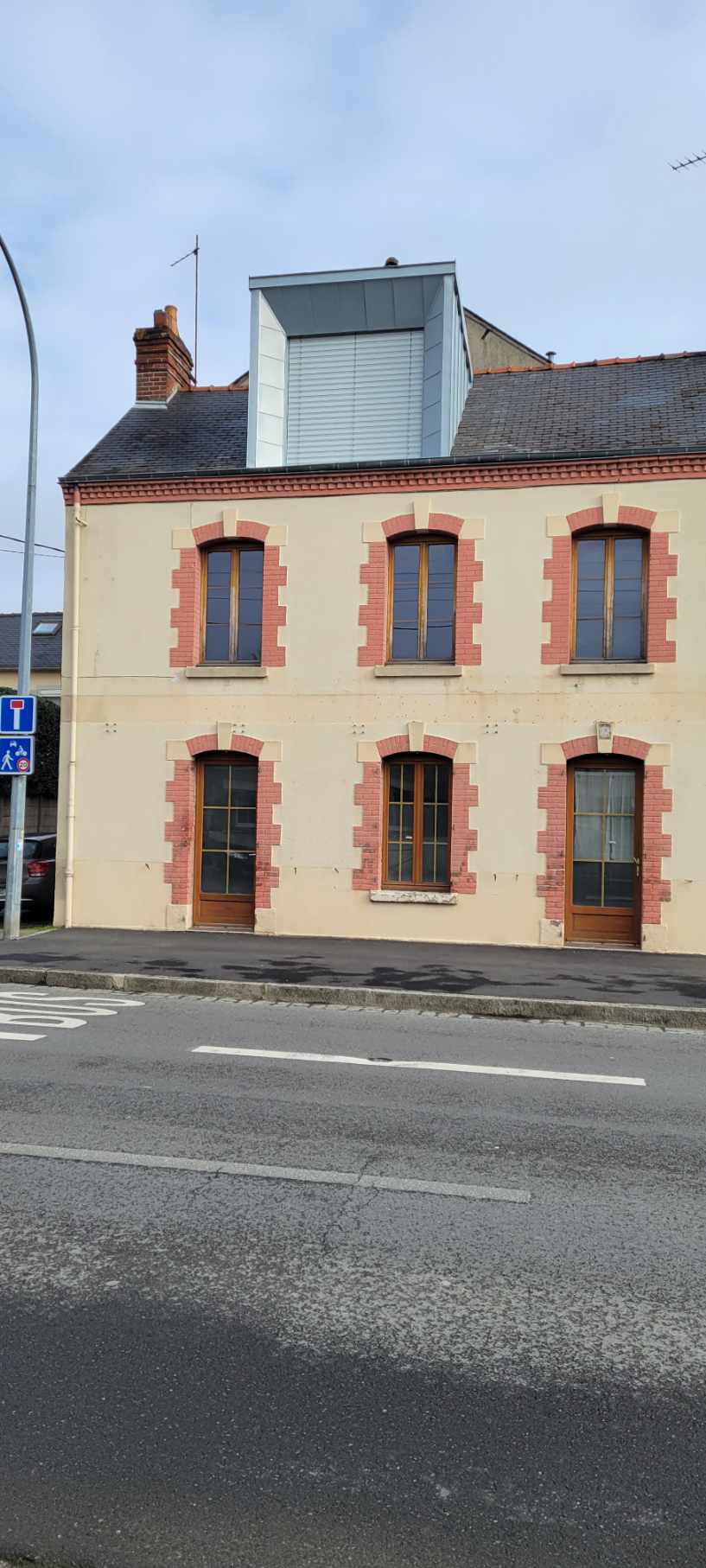

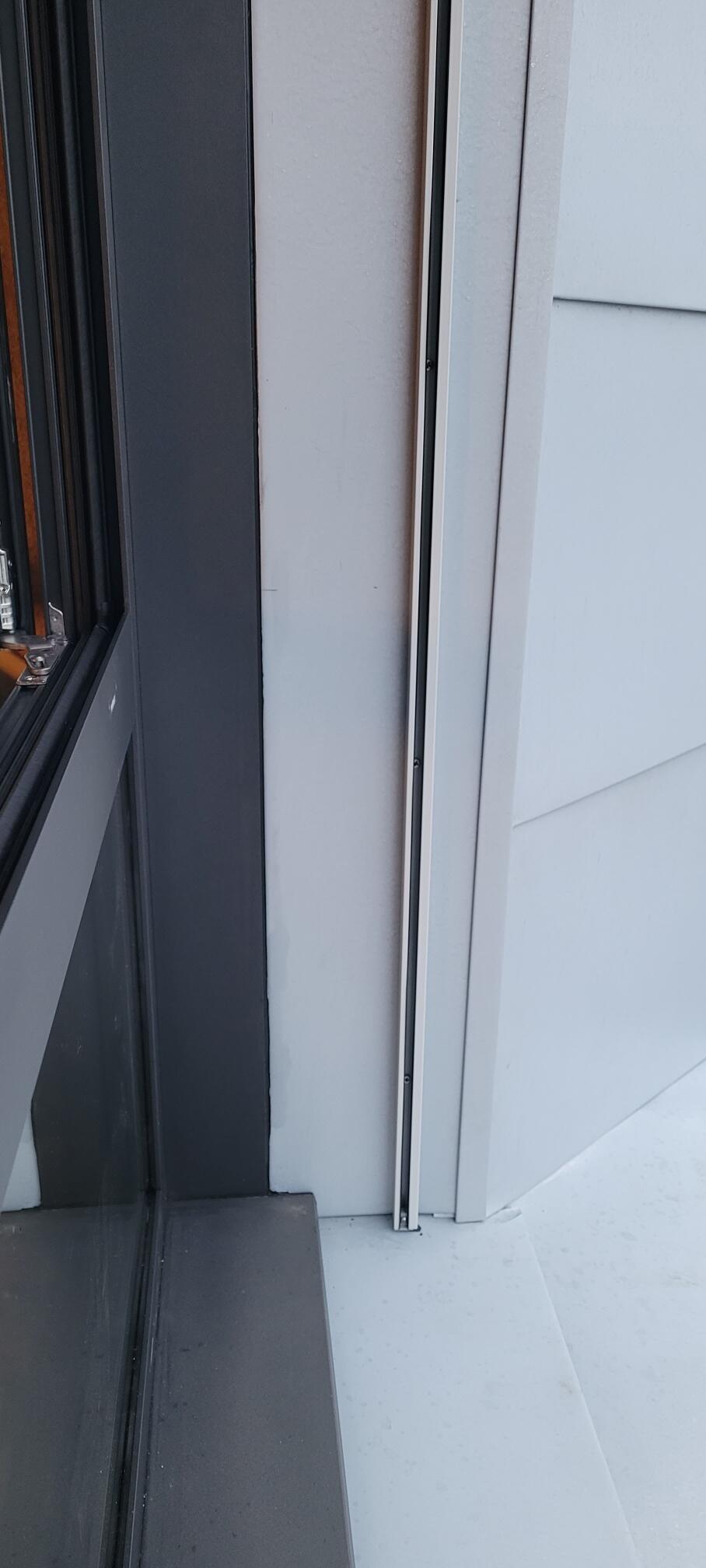

Ci-joint quelques photos de la ré-hausse du coffre de mon volet roulant: j'ai remonté sa face inférieur avec un tasseau de 60 (photos avant-après)
Le vide de maçonnerie dépassait un peu de part et d'autre de la fenêtre: j'en ai profité pour y glisser le rail du BSO afin de décaler la manivelle pour qu'elle ne gêne pas l'ouverture de la fenêtre. Ensuite, il suffit de percer le tasseau et la plaque de fermeture du caisson dans l'axe...
A noter que le mécanisme d'ouverture manuel dépasse un peu du rail du BSO: la hauteur de 60 est un minimum pour pourvoir le glisser; j'ai eu de la chance !.
Cordialement,
Pierre M***
Commenter
Mon store est bien installé et bien horizontal. j'ai plutôt joué sur la longueur des fils d'orientation des lames pour redresser. Il rentre parfaitement entre ma fenêtre et mon volet roulant; j'espère que cela m'épargnera de recevoir une lettre de mon syndic...

Le montage s'est globalement bien passé et le plus compliqué était finalement de remonter un peu le bas du caisson de mon volet roulant pour limiter l'emprise sur la fenêtre: je suis très content du résultat. A noter que j'ai dû quand même re-régler la butée haute qui donnait une hauteur de paquet un peu trop importante
Un petit reproche concernant la longueur de la tige de manoeuvre manuelle qui est un peu courte pour une fenêtre. Ca va pour moi, je suis grand.

----> Merci pour ces photos et votre retour. C'est la première fois qu'un client intègre son store derrière un volet roulant ! Donc bravo pour cette intégration réussie dans votre coffre. Sachez que les butées sont toujours à régler. Pour le réglage des cordons c'est parfait si vous avez pu les ajuster. Pour la tige, elle fait toujours les 2/3 de la hauteur totale du BSO, donc effectivement ça peut être un peu court avec une allège à 1000mm comme vous.
